| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-0126-B077 |
部品番号: A06B-0126-B077
シリーズ: ALPHA ACサーボモーター
モデル: aC6 / 2000
ステータス: メーカー製造中止 — 改良品・中古在庫あり
状態: 改良品 / 交換品 / 中古
ファナック A06B-0126-B077は、コンパクトなALPHAシリーズACサーボモーターで、モデルはaC6/2000です。小型から中型のCNC工作機械の軽量軸駆動および補助位置決め機能向けに設計されています。定格出力0.6kW、ストールトルク6Nm、最高速度2,000RPM、連続電流3.6Aで、ALPHAミッドレンジファミリーの中でも軽量級のモーターです。生のパワーでは劣るものの、精密さと信頼性の高い日常的な動作でそれを補っています。これは、二次軸、インデキシング機構、コンパクトな位置決め駆動など、通常このモーターが取り付けられていた用途で最も重要な特性です。
重量13kgで、ALPHAシリーズのテーパー軸とI64インクリメンタルパルスコーダーを備えたaC6/2000は、その世代の工作機械でよく見られました。

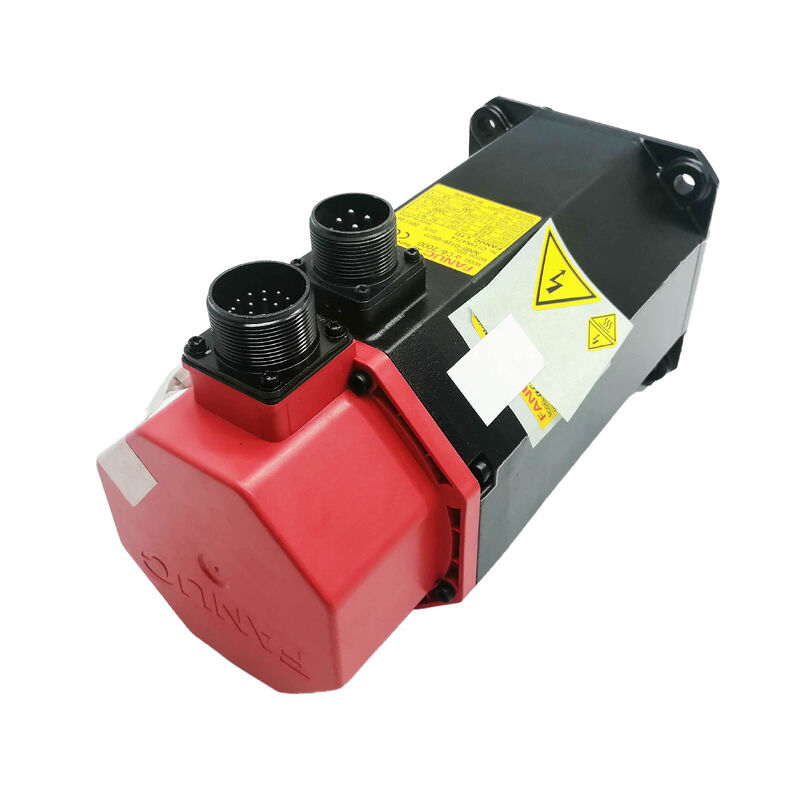

赤いエンドキャップはALPHAシリーズであることを示しています。この製品世代は、それを駆動するモーターがファナックの現行カタログから外れた後も、稼働し続ける実績のある機械が設置されている工場や生産施設で現役です。このモーターは製造中止ですが、交換需要は続いており、A06B-0126-B077の改良品および中古市場は、その継続的な現実を反映しています。
主な仕様
| 値 | 定格出力 |
|---|---|
| 0.6 kW | ストールトルク |
| 6 Nm | 定格電流 |
| 3.6 A (RMS) | 最高速度 |
| 2,000 RPM | エンコーダー |
| I64インクリメンタルパルスコーダー (64,000 ppr) | 軸タイプ |
| テーパー軸 | ブレーキ |
| なし | 重量 |
| 13 kg | シリーズ |
| ALPHA — aC6/2000 | メーカー ステータス |
| 製造中止 | 0.6 kW、6 Nmストールトルク — aC6/2000の文脈 |
これらのバリアント間で異なるのは、速度上限と関連する電気的特性です。aC6/2000は、より高速なバリアントよりも低い動作電圧と電流で2,000RPMまで動作し、同じストールトルクで異なる連続電力定格を生み出します。
これは妥協ではなく、設計上の選択です。
6Nmのストールトルクで2,000RPM上限の0.6kWモーターは、低速から中速で一定かつ適度な負荷で動作する軸に適しています。
このモーターを駆動するサーボアンプは、より低い電流要求を処理し、モーターは定格電流に対してより多くの熱的余裕を持って動作し、アプリケーション負荷がモーターの能力に合致していれば、全体的な軸駆動システムはストレスなく定格内で動作します。
aC6/2000が搭載されていた小型マシニングセンタ、ドリルマシン、多軸旋盤では、このモーターは二次軸（4軸ロータリーポジショニング、テールストック駆動、ツールマガジン機構、サブ軸機能）を処理していました。ここで、2,000RPMの速度と6Nmのトルクの組み合わせは、関連する機械的負荷とサイクルレートに適切な仕様でした。
テーパー軸 — コンパクトなパッケージでの精密接続
円錐形の軸プロファイルは、駆動されるコンポーネント（カップリングハブ、プーリー、またはギアボックス入力）を軸の中心に同心円状にセルフセンタリングします。これにより生じる干渉フィットは、プレーンなクランプのみのストレート軸配置よりも、長期間の使用でより一貫性があり、偏心を蓄積しにくくなっています。
0.6kWおよび6Nmでは、トルクを処理するためにテーパー軸は必要ありません。クランプカップリングは低トルクを容易に処理できます。
その存在は、このモーターがサービスを提供していた軸アプリケーションの精密要件を反映しています。軸の振れが位置決め繰り返し精度に影響を与えるコンパクトな位置決め軸であり、テーパーのセルフセンタリングジオメトリは、サービス介入ごとに慎重な調整が必要となる変数を排除します。
B077ファミリー内のサブバリアント接尾辞システムは、異なるサブ仕様を示します。#7000はプレーンテーパー軸であり、#7075接尾辞は同じモーターの密閉型IP67バージョンで、同じテーパー軸です。交換品を入手する前に、どちらのサブバリアントが取り付けられているかを確認することで、カップリングインターフェースでの機械的な不一致を防ぐことができます。
I64パルスコーダー
2,000RPMで、エンコーダーは毎秒213万パルスを生成し、ALPHAサーボアンプの速度および位置制御ループに、動作速度範囲全体で正確な送り速度調整とタイトな位置エンドポイント制御に必要な解像度を提供します。
インクリメンタル動作とは、機械が各起動時にホミングシーケンスを通じて絶対軸位置を確立することを意味します。
aC6/2000を使用したコンパクトな機械タイプでは、ホミングは通常迅速です。二次軸上の基準位置への短い移動は数秒で完了し、数分はかかりません。これは起動シーケンスの通常のプロセスであり、エンコーダーとリミットスイッチの両方が良好な状態であれば問題なく動作します。
長期間使用された中古モーターでは、エンコーダーコネクタとそのケーブル出口が最も劣化しやすい部品です。
13kgという重量はシリーズの多くのモーターよりも軽量ですが、エンコーダーが動作環境（湿度、温度サイクル、メンテナンス中の偶発的な接触）にさらされることは、大型モーターと同様の故障パターンに従います。コネクタの点検と信号検証は、取り付け前の優先的なチェック事項です。
ドライブと制御の互換性
軸動作前に、サーボアンプのモータータイプパラメータをaC6/2000の正しいコードに設定する必要があります。
この電流クラスでは、不適切に設定されたモータータイプパラメータは、大型モーターと同様の結果をもたらします。速度ループのチューニング不良、電流制限設定の間違い、速度スケーリングエラーなどです。ただし、パワーレベルが低いため、障害はそれほど劇的ではないかもしれませんが、同様に存在します。
製造中止ステータスと改良品のメリット
ALPHAシリーズモーターに精通した修理コミュニティは、aC6/2000を日常的に扱っています。13kgという重量は、ショップでの取り扱いが容易なALPHAシリーズモーターの1つであり、一般的な故障モード（ベアリング、エンコーダーコネクタ、クーラント暴露後の巻線絶縁）はよく理解されており、対処可能です。
aC6/2000を搭載した機械を保守している施設にとって、改良品交換パスは通常、生産復帰への最も迅速で費用対効果の高い方法です。
専門のサーボ修理ショップによる適切に改良されたユニット（ベアリング交換、巻線テスト、エンコーダー検証、ランナップテストの記録付き）は、世代を超えたモーターの代替品が必要とする機械改造なしに、軸を元の仕様に戻す直接的なドロップイン交換品です。
よくある質問
どちらのモーターもストールトルク6Nmとテーパー軸を備え、どちらも2,000RPMまで動作します。A06B-0126-B077は連続0.6kW定格で3.6Aを消費します。A06B-0127-B077は1.0kW定格で4.6Aを消費します。
B077/0127のより高い連続電力は、同じストールトルクを維持しながら定格速度でより多くの電力を供給する異なる巻線設計を反映しています。これらは相互に交換可能ではありません。モータータイプパラメータとサーボアンプの定格電流が異なります。交換品を入手する前に、機械のネームプレートで正確な部品番号を確認してください。
Q2: A06B-0126-B077と互換性のあるサーボアンプモジュールは何ですか？
このモーターは、20クラスの電流を持つFanuc ALPHAシリーズSVMモジュール（SVM2-12/20、SVM2-20/20、SVM3-12/12/20、SVM3-20/20/20、および関連構成）と互換性があります。アンプは、aC6/2000のモータータイプコードでパラメータ設定する必要があります。
機械の年式を考慮すると、交換用モーターを取り付ける前に、設置されているアンプのエンコーダーインターフェースがI64インクリメンタルパルスコーダーをサポートしていることを確認してください。互換性のないエンコーダーインターフェース構成は、起動時にエンコーダーアラームコードを生成します。
Q3: このモーターは製造中止ですが、Alpha iまたはBeta iシリーズからの世代を超えた代替は現実的ですか？
技術的には可能ですが、簡単ではありません。同じトルククラスの現行世代モーターは、異なるコネクタピン配置、異なるエンコーダープロトコルを使用し、異なるサーボアンプタイプが必要です。
世代を超えた代替には、機械的な取り付け確認、新しい配線、および通常はモーターと同時にドライブアンプのアップグレードが必要です。
正常に機能している機械で単一のモーターが故障した場合、改良品のA06B-0126-B077を入手することが、最も手間のかからない方法であり、追加のエンジニアリング作業なしに軸を機械の元の仕様に戻します。
Q4: 標準の#7000と比較して、#7075サブバリアントの重要性は何ですか？
#7000は、モーターのデフォルトのシーリング仕様を備えた標準のテーパー軸構成です。#7075は、モーターの密閉型バリアントであり、モーター位置でのクーラント暴露が懸念される設置向けにIP67の防塵防水保護を備えています。
電気的および機械的には同一です。違いはハウジングのシーリングです。設置されているモーターが#7075の場合、その軸位置での環境保護を維持するために、交換品も一致させる必要があります。
Q5: 中古のA06B-0126-B077を評価する際に確認すべきことは何ですか？
テーパー軸の表面から始めてください。不適切な以前の取り外しによる傷、擦れ、または衝撃による損傷を点検してください。テーパー表面の損傷は、干渉フィットを損ない、現場では修理できません。腐食したピンがないかI64エンコーダーコネクタを確認し、ケーブル出口に損傷がないか確認してください。
3相巻線抵抗を測定して位相バランスを確認し、アースに対する絶縁抵抗を測定してください。13kgなので、点検中の取り扱いは容易です。
ベアリングの状態を確認するために、手でシャフトを回転させてください。このモーターが生産サービスに戻る前に、Fanuc ALPHAアンプでエンコーダー信号検証を行い、2,000RPMまでベンチランナップすることが正しい標準です。
