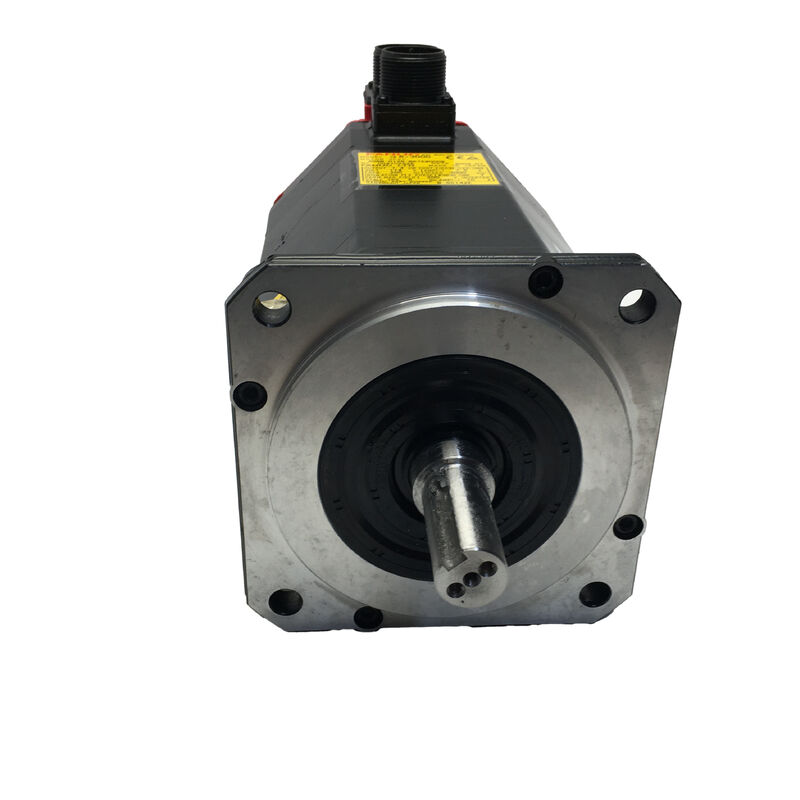

Fanuc A06B-0123-B077 | ALPHAシリーズ ACサーボモーター a3/3000 — 0.9kW、テーパー軸、aI64Kエンコーダ、IP65

部品番号: A06B-0123-B077

シリーズ: ALPHA ACサーボモーター

モデル: a3 / 3000

構成: キー溝付きテーパー軸、aI64Kインクリメンタルエンコーダ、ブレーキなし、IP65

状態: 新品 / 中古再生品 / 交換品あり

概要

Fanuc A06B-0123-B077 は、コンパクトで高速なALPHAシリーズACサーボモーターで、a3/3000ファミリーに属します。このモーターは、CNC工作機械業界で一貫性と耐久性を提供してきた「レッドキャップ」世代の製品です。連続出力0.9kW、ストールトルク3Nm、最高速度3,000RPMという仕様で、ALPHAミッドレンジの中では軽量な部類に入りますが、同等のトルクレベルでは高速な部類に入ります。定格周波数200Hz（127V三相）、電流4.6Aという仕様は、小型から中型のCNC工作機械におけるコンパクトで高サイクルな位置決めドライブのアプリケーション範囲に合致しています。キー溝付きテーパー軸とaI64Kインクリメンタルエンコーダは、このバリアントの機械的および電気的な特徴です。CNC軸精度の基盤となる、精密で再現性の高いカップリング接続と信頼性の高いインクリメンタルフィードバックのために構成されています。

フランジ取り付けでIP65保護等級を備えたA06B-0123-B077は、取り付けが容易で、機械の狭い駆動位置にも収まるコンパクトさ、そして生産加工フロアの動作環境に耐えるように設計されています。

このモーターは、中古再生品および余剰市場で入手可能であり、a3/3000モーターファミリーとその保守要件に精通した修理コミュニティが確立されています。

主な仕様

パラメータ

値

3Nmのストールトルククラスは、この世代のモーターの中では比較的軽量なトルクモーターの一つです。a6、aC6、aC12、aC22ファミリーよりも軽量で、これらは徐々に重い軸負荷を処理していました。a3/3000がこの控えめなトルククラスにもたらすのは、3,000 RPMの最高速度であり、このフレームサイズと電力レベルでは、持続的な出力よりも速度と精度が重要な用途の範囲を広げます。

このモーターが搭載されていた小型から中型のCNC工作機械では、a3/3000は通常、二次軸、ツールマガジンインデックス、ロータリーテーブル位置決め、および機械的負荷は小さいが動作サイクルレートが高く、位置決め精度が一貫している必要があるコンパクトな送り機構などを担当していました。

200Hzの動作周波数は、同トルククラスの2,000 RPMバリアントの133Hzと比較して、より高速な設計と、3,000 RPMが要求する異なるアンプ動作条件を反映しています。

0.9kWの連続定格は、3,000 RPMで3Nmを供給した結果です。この組み合わせの物理法則は、サーボアンプの電流供給要件と軸駆動システムの熱管理を決定する特定の出力をもたらします。

定格電流4.6Aでは、この軸を担当するアンプモジュールは軽量クラスに属し、これは多軸機械のドライブキャビネットと配線のサイジングにも影響します。

キー溝付きテーパー軸 — 精密さと確実な嵌合

A06B-0123-B077のテーパー軸は、キー溝を備えた精密な円錐形状に加工されています。

テーパー角度は、カップリングハブまたは駆動部品が軸に引き込まれた際に、セルフセンタリングする干渉嵌合を形成します。ハブは、クランプのみのストレート軸接続で時折必要とされる試行錯誤による位置合わせなしに、同心的に着座します。

キー溝はこのテーパーを貫通しており、確実な回転ロックを提供します。CNC位置決めサイクルの繰り返し加速・減速の逆転下でも、ハブは軸上で回転滑りしません。

3Nmモーターの場合、テーパー干渉とキー溝嵌合の組み合わせは、トルク負荷だけでは機械的な過剰仕様です。ストレート軸に高品質のサーボカップリングを使用しても、3Nmはリスクなく処理できます。

このモーターが使用される機械は、組み立て時にカップリングハブが常に同じ位置に着座することに依存する位置決め再現性を要求し、キー溝は長年の動作逆転後でもハブが回転方向に移動しないことを保証するため、テーパー軸が存在します。

交換時の結果は、ALPHAファミリーの他のテーパー軸モーターと同様です。駆動部品は、インパクトツールで無理に外すのではなく、適切なテーパー破壊プーラーを使用して取り外す必要があります。

取り外し時にテーパー表面に傷がつくと、干渉嵌合が悪化し、再取り付け後の位置決め精度に影響する軸振れが発生します。

General Servo社の再生ドキュメントは、再構築プロセス中にテーパー軸が検査され、Fanuc仕様に適合していることを確認しています。これは、現場での保守の決定が最も長期的な影響を与える項目の一つです。

aI64Kエンコーダ — 64,000 pprインクリメンタルフィードバック

aI64Kは、Fanucの64,000パルス/回転インクリメンタルエンコーダであり、ALPHAシリーズサーボモーターの標準フィードバックデバイスです。

3,000 RPMでは、エンコーダは毎秒320万パルスを生成し、ALPHAサーボアンプの制御ループは、低解像度エンコーダが引き起こす可能性のある速度リップルなしに、モーターの全速度範囲での速度と位置を管理するために必要な分解能を得ます。

インクリメンタル動作では、絶対軸位置を確立するために、各機械起動時にホーニングシーケンスが必要です。

CNCは軸を基準位置に駆動し、エンコーダのマーカーパルスを読み取り、その基準から位置カウンタを設定します。a3/3000が通常担当する二次軸および補助軸機能では、ホーニングは機械起動時の短いルーチンステップです。通常、基準までの移動距離が短いため、大型の主軸よりも高速です。

中古モーターでは、取り付け前にエンコーダコネクタの完全性が最優先事項です。

aI64Kコネクタはモーターの後部にあり、動作環境にさらされています。

湿度によるピンの腐食、以前のメンテナンス時のケーブル取り扱いによる損傷、異物の侵入は、この世代のモーターで最も一般的なエンコーダ側の故障モードです。これらは、エンコーダが原因であることが確認される前に、サーボドライブで位置エラーまたはエンコーダアラームコードとして誤解される可能性があります。

IP65シーリングと環境適合性

標準のA06B-0123-B077はIP65シーリングを備えており、完全に防塵で、あらゆる角度からの水噴流に耐性があります。このモータークラスの典型的な二次軸および補助軸の位置では、IP65は生産加工環境での通常のクーラントミスト、偶発的な飛沫、圧縮空気洗浄への暴露を、追加のシーリング対策なしにカバーします。

より高いクーラント暴露位置向けのシーリングバリアント（#7075サフィックス）は、一時的な浸漬保護のためのIP67定格を備えています。モーターの取り付け位置が直接的なクーラントジェット暴露を受ける場合、または攻撃的なクーラント供給を備えた機械の場合、#7075が適切な仕様です。

標準のB077は、このモータークラスのほとんどの取り付け位置に適しており、IP65で十分であり、IP67の追加シーリングの複雑さは実質的な利点をもたらしません。

ドライブと制御の互換性

A06B-0123-B077は、Fanuc ALPHAシリーズSVMサーボアンプモジュールと互換性があり、ALPHAシリーズの製造期間中に現行であったFanuc CNC制御プラットフォーム（シリーズ0、0i、15、16、18、21）と統合されます。

サーボアンプは、軸動作前にa3/3000のモータータイプコードでパラメータ設定する必要があります。

混合ALPHAモータータイプを備えた多軸機械では、この軸に割り当てられたアンプモジュールがa3/3000用に特別に構成されていることを確認してください。これは、サービス期間中にモーターが交換または再構成された機械で一般的なパラメータ設定の誤りであり、a3/3000のような軽量モーターで不適切なモータータイプコードを使用すると、大型モーターと同様の速度ループおよび電流制限の問題が発生します。

FAQ

Q1: 同じ速度クラスのa3/3000とa6/3000を比較するとどうですか？

どちらのモーターも3,000 RPM（200Hz、127V）まで動作し、どちらもテーパー軸とI64エンコーダを使用しています。a6/3000は、7.5Aの定格電流で6Nmのストールトルクを提供します。これは、a3/3000のトルクの2倍で、より高い電流を引き込みます。

a3/3000は、3Nmと4.6Aで、より軽量な軸負荷に適しており、より低い電流引き込みはアンプモジュールのサイジングに有利です。これらは相互に交換可能ではありません。モータータイプパラメータとアンプの電流クラスが異なります。常に機械に取り付けられているモーターの部品番号と一致させてください。

Q2: A06B-0123-B077と互換性のあるサーボアンプは何ですか？

a3/3000は、4.6A連続動作に適した電流クラスのFanuc ALPHAシリーズSVMおよびSVUサーボアンプモジュールと互換性があります。機械の元のドライブ構成で割り当てられた特定のSVMモジュールが互換性を決定します。軸が動作する前に、モータータイプパラメータをa3/3000コードに設定する必要があります。

アンプが元のビルド以降に交換またはアップグレードされた機械では、新しいアンプがaI64Kインクリメンタルエンコーダインターフェースをサポートしていることを確認してください。

Q3: a3/3000ファミリーのB077とB175バリアントの違いは何ですか？

B077には統合ブレーキがありません。静止時の位置保持は、サーボドライブがアクティブトルク保持を維持することに依存します。B175はスプリング適用電磁保持ブレーキを追加しており、サーボ無効時、非常停止時、または電源喪失時に機械的な位置保証が必要な垂直軸または重力負荷機構に適しています。

どちらも同じ0.9kW出力、3Nmストールトルク、127V/200Hz/4.6Aの電気仕様、テーパー軸、IP65シーリングを共有しています。ブレーキが唯一の機能的な違いです。

Q4: 中古のa3/3000が入手できない場合、このモーターを現行世代のFanucモーターに交換できますか？

Alpha iまたはBeta iモーターへの世代間置換は原理的には可能ですが、エンジニアリング評価が必要です。取り付け寸法、コネクタピン配置、エンコーダプロトコル、および必要なサーボアンプタイプは、ALPHAと現行世代のモーターで異なります。

機能している機械で単一のモーターが故障した場合、世代間置換の混乱とコストは、通常、中古のa3/3000を入手するよりも大きくなります。中古ユニットはサーボモーター市場で引き続き入手可能であり、a3/3000のよく理解されている故障モードは、専門的なショップでの再生に適しています。

Q5: 中古のA06B-0123-B077で最も重要な検査手順は何ですか？

テーパー軸表面から始めます。以前の不適切な取り外しによるフレッティング、傷、または衝撃痕を検査します。テーパー表面の損傷は、干渉嵌合の幾何学的形状を損ない、現場では修正できません。

キーの接触面でのフレッティングのためにキー溝をチェックします。腐食または曲がったピンがないかaI64Kエンコーダコネクタを検査し、ケーブル出口のストレインリリーフでの擦れや損傷を検査します。三相巻線抵抗を測定して相バランスを確認し、アースへの絶縁抵抗をチェックします。

軸を手で回転させて、ベアリングの粗さや抵抗を感じます。Fanuc ALPHAドライブでエンコーダ信号検証を行いながら3,000 RPMまでベンチランアップすることが、モーターを生産サービスに戻す前の正しい最終チェックです。
