A06B-0121-B077 Fanuc ACサーボモーター A06B0121B077 AO6B-OI2I-BO77

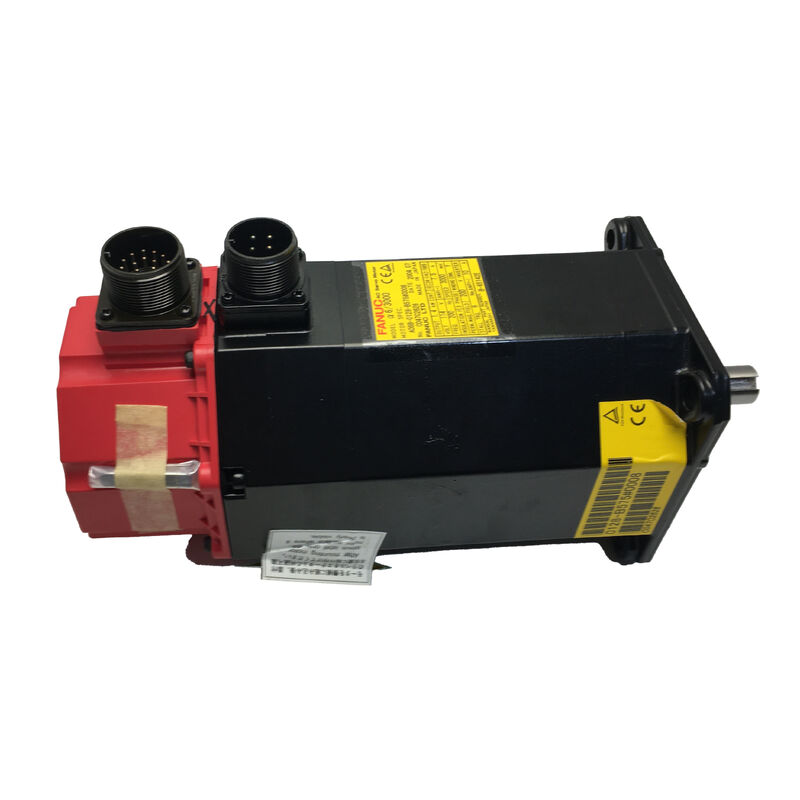

ファナック A06B-0121-B077 | ACサーボモーター AC3/2000 — テーパーシャフト、I64パルスコーダー

部品番号: A06B-0121-B077

モデル: AC3 / 2000

エンコーダー: I64パルスコーダー

シャフト: テーパーシャフト

ステータス: メーカー生産終了 — オーバーホール済み・中古在庫あり

状態: オーバーホール済み / 交換 / 中古

概要

ファナック A06B-0121-B077 は、ファナックの初期のACサーボ世代のACサーボモーターで、モデルAC3/2000、最大2,000 RPMで動作し、クローズドループフィードバック用のI64パルスコーダーと精密な機械的カップリング用のテーパーシャフト出力を備えています。このモーターは、その後に続いたALPHAおよびBETAシリーズファミリーよりも前のモデルであり、ファナックが数十年にわたってCNC工作機械ドライブを定義することになるACサーボアーキテクチャを確立していた時期に属します。ファナックはこのモデルを生産終了しましたが、それが搭載されていた機械が廃止されるわけではありません。

AC3/2000を中心に構築されたCNC機器は、 proven machine を維持する経済性が、完全な再装備のコストと混乱を上回るショップや施設で生産性を維持しています。これらの運用にとって、サービス可能なA06B-0121-B077ユニットの信頼できる供給源は利便性ではなく、メンテナンスの必要不可欠なものです。

テーパーシャフトとI64パルスコーダーは、このモーターを汎用品ではなく特定の品目にしている2つの特徴です。

どちらもモーターが機械と行う機械的および電気的インターフェースを定義しており、交換品を入手する際にはどちらも正確に一致する必要があります。それぞれの機能と、それがなぜ重要なのかを理解することは、現場でこのモーターを扱う人にとって実用的な出発点です。

主な仕様

パラメータ

値

最高速度2,000 RPMのAC3/2000は、中程度の速度と制御されたトルク出力が優先される軸に適用されました。これは、生産CNC作業が要求する、安定した送り速度性能と再現可能な位置決めのようなものです。

これらのモーターは、同世代のファナックACサーボドライブシステムと組み合わされ、生産期間中に最新であったファナックCNC制御プラットフォームと統合されていました。後続の標準から見ると、エレクトロニクスは古いですが、基本的なモーター構造は耐久性があり、適切に保守および保管されたユニットは、元の用途で信頼性の高いパフォーマンスを発揮し続けています。

AC3/2000は、この期間中にファナックサーボシステムを標準化した複数のOEMブランドにわたる、さまざまな小型および中型CNC工作機械に搭載されていました。

設置ベースは十分に広いため、モーターの故障モード、サービス要件、およびパフォーマンス特性は、専門のサーボ修理コミュニティ内でよく理解されています。

テーパーシャフト — 設計による精密カップリング

A06B-0121-B077のテーパーシャフトは、機械加工された円錐形のプロファイルであり、対応するテーパーにボーリングされたプーリー、カップリングハブ、またはダイレクトドライブエレメントなどの、対応するドライブコンポーネントとセルフセンタリングの干渉フィットを生成します。

この設計は、キー溝やシャフトクランプだけに頼ることなく、同心でバックラッシュのない機械的接続を生成し、適切な取り外し手順に従っていれば、駆動コンポーネントを取り外して再取り付けする際に毎回再現可能なエンゲージメントを可能にします。

テーパーシャフトモーターを中心に設計された機械では、駆動コンポーネント（プーリー、ハブ、モーターに接続されるものすべて）は、この特定のテーパー形状に合わせてボーリングされています。ストレートシャフトモーターに交換するには、これらのコンポーネントも変更する必要があり、モーター交換を大幅に大きな機械的作業に変えてしまいます。

これが、交換品を注文する前にシャフトタイプを確認することがオプションではない理由です。間違ったシャフト構成で現場に到着すると、修理が遅れ、回避できたはずのコストが増加します。

テーパーシャフトからドライブコンポーネントを検査または取り外す際には、インパクトツールでコンポーネントを叩き出すのではなく、適切なプーラーまたはテーパー破壊方法を使用して、テーパーを正しく破壊する必要があります。

不適切な取り外しはテーパー表面を傷つけ、再取り付け時の干渉フィットを低下させ、動作中の振動や位置決めエラーを引き起こすランアウトを発生させる可能性があります。

I64パルスコーダー

I64はパルスコーダーです。ファナックの用語で、モーターハウジングの後部に統合されたインクリメンタルエンコーダーを指し、ACサーボドライブに位置および速度フィードバック信号を提供します。

マーカーチャンネルを参照した位置パルスを生成し、機械のホーミングシーケンスが起動ごとに絶対軸基準を設定します。これは、このモーターがペアになっていたCNCプラットフォームの標準的なフィードバックアーキテクチャです。

I64名称の「64」は、エンコーダーのパルス数特性を指し、サーボドライブで利用可能な位置フィードバックの解像度を決定します。

この解像度は、モーターとドライブシステムの間で一致する必要があります。サーボドライブのパラメータを更新せずに異なるパルスコーダー仕様のモーターを取り付けると、位置スケーリングエラーが発生し、軸の動作を妨げるエンコーダーフォルトアラームが発生する可能性があります。

パルスコーダーの状態は、中古のAC3/2000モーターで最初に評価すべきことの1つです。長期間使用されたユニットや冷却剤の暴露の兆候があるユニットでは、パルスコーダーハウジングとそのコネクタが一般的な故障箇所です。

損傷したコネクタ、腐食したピン、パルスコーダーハウジング内部の汚染はすべて、断続的または劣化されたフィードバック信号を生成し、軸の位置エラーやドライブでの暴走状態として現れます。多くの場合、パルスコーダーが原因として特定される前に、ドライブフォルトとして誤診されます。

生産終了ステータスとその意味

ファナックは、製品ラインが進化し、新しい世代のモーターに置き換えられたため、A06B-0121-B077の生産を終了しました。このモーターはもはや製造されておらず、新品の工場在庫は標準チャネルからは入手できません。

それに依存する機械を稼働させている施設では、専門のサーボモーター会社から調達したオーバーホール済みのオリジナル品、入手可能な場合は検証済みの新古品、および故障したコアと引き換えに同等のオーバーホール済みユニットを提供する交換プログラムが選択肢となります。

適切に実施されたAC3/2000モーターのオーバーホールには、巻線検査とテスト、ベアリング交換、パルスコーダーの評価と必要に応じた交換または修理、テーパーシャフト検査、およびユニットが在庫に戻される前の完全なランアップテストが含まれます。

これが重要な基準です。目視検査だけをパスしたモーターは、負荷下でテストされ、すべての主要パラメータが検証されたモーターと同じではありません。

高稼働率の施設にとって、検証済みのスペアA06B-0121-B077を棚に保管しておくことは、単純なリスク軽減策です。

生産終了したモーターでは、市場は変動し、可用性は保証されません。機械がダウンした瞬間に、サービス可能なユニットが不足していることがわかるのは、その事実を発見するのに最悪のタイミングです。

よくある質問

Q1: A06B-0121-B077は生産終了していますが、オーバーホール済みのユニットは生産用途で信頼できますか？

はい、目視検査だけでなく、文書化されたテストを実施する評判の良いサーボ修理施設から入手できる限り。

適切にオーバーホールされたAC3/2000は、販売前にベアリングが交換され、巻線が抵抗バランスと絶縁完全性のためにテストされ、パルスコーダーが評価され、完全な無負荷ランアップが完了しています。オーバーホールの品質はサプライヤーによって大きく異なります。生産に不可欠な軸のユニットを注文する前に、テストドキュメントを要求してください。

Q2: A06B-0121-B077を新しいファナックALPHAまたはBETAシリーズモーターにアップグレードできますか？

原理的には世代アップグレードは可能ですが、簡単な交換ではありません。テーパーシャフト、取り付け寸法、コネクタピン配置、およびフィードバックインターフェースはすべて、AC3世代と後続のALPHAまたはBETAシリーズモーターで異なります。

通常、モーター交換と同時にサーボドライブのアップグレードが必要であり、CNC制御は新しいモーターとエンコーダータイプをサポートする必要があります。すでにドライブ全体のアップグレードが計画されている機械では、これは理にかなっています。単純なモーター交換の場合、同等のAC3/2000ユニットははるかにリスクと混乱が少なくなります。

Q3: I64パルスコーダーが損傷した場合、モーターはまだ使用できますか？

クローズドループサーボ動作には使用できません。パルスコーダーは、サーボドライブが制御ループを閉じるために必要とする位置および速度フィードバックソースです。故障または劣化しているパルスコーダーは、位置エラー、軸のドリフト、またはエンコーダーフォルトアラームを発生させ、通常の動作を妨げます。

場合によっては、パルスコーダーは専門のサーボ修理施設によって個別のユニットとして交換できることがあります。これが実行可能かどうかは、損傷の程度とモーターのエンコーダー取り付けインターフェースの状態によって異なります。

Q4: このモーターの保守時に、正しいテーパーシャフトの取り外しはどの程度重要ですか？

非常に重要です。テーパーシャフトは、モーターシャフトのテーパーと対応するドライブコンポーネントとの間の精密な干渉フィットに依存しています。プーリーまたはカップリングハブが適切なテーパー破壊プーラーではなくインパクトツールで強制的に取り外された場合、テーパー表面が傷つきます。

傷ついたテーパーは、再取り付け時に不完全な干渉フィットを生じさせ、シャフトランアウトを引き起こします。軸ドライブでのランアウトは、振動、位置エラー、およびベアリングの早期摩耗として現れます。テーパーシャフトモーターでは、正しい取り外し手順はオプションではありません。

Q5: この年代のAC3/2000で最も一般的な故障モードは何ですか？

長期間使用されたモーターで最も頻繁に見られるのはベアリングの摩耗です。症状は、シャフトの粗さ、動作中の異音、そして最終的には軸精度に影響を与える振動です。

冷却剤の汚染やコネクタの劣化によるパルスコーダーの故障は2番目に一般的な問題であり、通常は位置フィードバックエラーまたは軸アラームとして現れます。持続的な過負荷または冷却剤の浸入による巻線絶縁の劣化はまれですが、より深刻です。モーターをサービスに戻すには巻き直しが必要です。これら3つすべては、再取り付け前に適切なベンチテストで特定できます。
