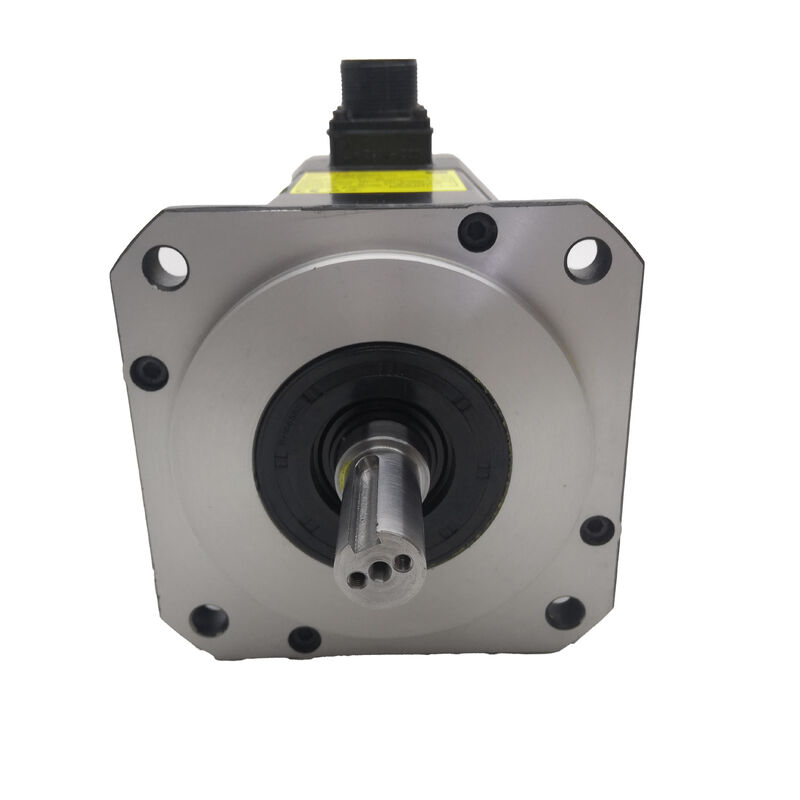

部品番号: A06B-0075-B203
シリーズ: Beta iS (BiS) ACサーボモーター
モデル: BiS 8 / 3000
状態:新品 / 中古再生品 / 交換対応可能
ファナック A06B-0075-B203 は、ファナックのBeta iSシリーズのコンパクトで高速なACサーボモーターです。BiS 8/3000は、精密な位置決め、高速な動的応答、そして小さな設置面積がすべて重要となるCNC軸アプリケーション向けに構築された軽量フレームモーターです。連続出力1.2 kW、ストールトルク7 Nm、最高速度3,000 RPMを誇るこのモーターは、軸駆動スペクトルの軽量エンド向けに調整されています。二次軸、サブ軸位置決めドライブ、そしてコンパクトで統合されたサーボが静かに、そして確実に長寿命にわたってその役割を果たす補助CNC機能などに適しています。BiSファミリーは、機械工具メーカーに、Alpha iSシリーズのオーバーヘッドコストをすべての軸にかけずに、一貫したパフォーマンスを発揮する最新のデジタル統合サーボモーターをどのように提供できるかという、実際の業界の問いに対するファナックの実用的な回答でした。
BiS 8/3000のトルクと速度範囲が適切に適合する軽量軸の場合、その答えは明確です。このモーターは、幅広いCNC旋盤、小型立形マシニングセンタ、および駆動要求が明確で設置スペースが限られている多軸生産機械に採用されています。
主な仕様
パラメータ
| 出力 | 1.2 kW (連続) |
|---|---|
| ストールトルク | 7 Nm |
| 定格電圧 | 153 V |
| 定格電流 | 4.9 A |
| 電源入力 | 200 – 230 VAC、50/60 Hz |
| 定格周波数 | 133 Hz |
| 最高速度 | 3,000 RPM |
| 相数 | 3相 |
| シリーズ | Beta iS (BiS) |
| モデル | BiS 8 / 3000 |
| コンパクトフレーム、十分な出力 | BiS 8/3000モデル名の「8」は、このモーターがBeta iSトルク範囲の軽量エンドに位置することを示しています。これは制限ではなく、仕様です。負荷に合ったモーターは、定格出力よりはるかに低い状態で動作する過剰なユニットよりも効率的に動作し、熱の発生を抑え、長持ちします。 |
定格周波数133 Hzで、ドライブシステムはモーターがクリーンなトルク供給でその3,000 RPMの天井に到達するために必要な電気的条件を生成します。
この周波数は、200–230 VACの電源入力からサーボアンプによって内部的に生成されます。主電源接続は標準的な産業用電圧であり、ドライブは周波数変換を透過的に処理します。
定格電流4.9 Aは、より大きなBiSフレームサイズと比較して控えめです。これは、アンプモジュールの電流要件がそれに応じて軽量であることを意味します。これは、ドライブキャビネットのスペースや電気インフラが考慮事項である場合に実用的なポイントです。
このモーターが使用される場所
A06B-0075-B203は、小型CNC旋盤、コンパクトな立形マシニングセンタ、座標穴あけ機、ワイヤーEDM装置の軽量軸駆動に最も頻繁に見られます。これらの装置では、軸負荷は一貫しており、モーターの連続定格内に十分に収まっています。
BiSシリーズは、ファナックのデジタルサーボアンプ範囲および複数のCNC制御世代との広範な互換性があるため、このモーターは、完全な制御交換なしに古い軸駆動を現在のフィードバックおよび駆動標準に引き上げるためのレトロフィットプロジェクトにも見られます。
BiS 8/3000は、軸負荷が範囲内にある場合に、これらのシナリオで実用的な選択肢となります。
ドライブと制御の互換性
A06B-0075-B203は、ファナックBetaシリーズデジタルサーボアンプモジュールと互換性があり、Series 0i-Mate、0i、16i、18i、21iを含む幅広いファナックCNC制御プラットフォームと統合されます。
オリジナルのビルド以降に制御またはドライブのアップグレードが行われた機械では、既存のサーボアンプがBiSシリーズエンコーダインターフェイスをサポートしていることを確認してください。初期のアナログドライブ世代は直接互換性がない場合があり、モーターと同時にインターフェイスの変更が必要になる場合があります。
エンコーダとフィードバック
B203サフィックスは、このバリアントがファナックBiA 128シリーズエンコーダを使用していることを示しています。これは、高解像度の位置フィードバックをサポートする、シリアル絶対値対応エンコーダです。
すべてのサーボモーター交換と同様に、交換ユニットのエンコーダ仕様はオリジナルと一致する必要があります。同じBiSフレームクラス内であっても、異なるエンコーダタイプのモーターを取り付けると、絶対位置保持動作、ホームシーケンスに影響を与える可能性があり、場合によってはドライブが起動時にモーターを正しく認識する能力に影響を与える可能性があります。
調達と状態に関する注意
A06B-0075-B203は、中古再生品および余剰サーボモーター市場で活発に取引されています。中古ユニットを評価する際は、エンコーダコネクタを注意深く検査してください。これは、長期間使用されたBiSシリーズモーターで統計的に最も一般的な故障箇所であり、コネクタピンの腐食やケーブルの出口での損傷は、視覚的に見過ごしやすいですが、機械上で診断するのが厄介な間欠的な位置エラーを引き起こします。
よくある質問
Q1: A06B-0075-B203はどのサーボドライブとCNC制御で動作しますか？
不適切なモータータイプコードは、モーター交換後の軸不安定性の最も一般的な原因の1つであり、最初の軸移動前に常に確認する必要があります。
Q2: 7 Nmのストールトルク値は、軸選択において何を意味しますか？
ストールトルクは、モーターのゼロ速度での最大トルク出力です。静止状態からの軸の加速、および加えられた負荷に対して位置を保持するために利用可能なピークフォースです。これは、持続的な動作の熱的限界を示す連続定格トルクとは異なります。
軸のモーターを選択する際、ストールトルクは、モーターが要求されるサイクルタイム内に軸の結合された機械的慣性を加速できるかどうかを決定する値です。BiS 8/3000が適切に適合する軸の場合、7 Nmで十分です。より重い負荷の場合は、より大きなフレームのBiSまたはAlpha iSモーターを評価する必要があります。
Q3: 1.2 kWは、主要なCNC加工軸には十分ですか？
機械と軸によります。移動質量が軽く、切削力が中程度であるコンパクトなCNC旋盤や小型立形マシニングセンタでは、1.2 kWは主要なX軸およびZ軸駆動に完全に適しています。
より重いサドル、ワークテーブル、またはアグレッシブな切削要件を持つ大型機械では、より高出力のモーターが適切な仕様となります。利用可能な最大のモーターを単純に使用するのではなく、実際の軸負荷にモーターを合わせることが正しいエンジニアリングアプローチです。
Q4: A06B-0075-B203とA06B-0075シリーズの他のバリアントとの違いは何ですか？
A06B-0075ファミリーは、バリアント間で同じBiS 8モーターフレームと基本仕様を共有しています。サフィックス（B103、B203、B303など）は、通常、エンコーダタイプ、ブレーキ構成、またはシャフト仕様の違いを示します。
B203バリアントは特定のエンコーダタイプを使用し、統合ブレーキはありません。別のサフィックスと相互参照する前に、エンコーダタイプ、シャフト構成、およびブレーキの状態がすべて機械の要件と一致していることを確認してください。サフィックスバリアント間の機能的な違いは、検証なしに代用すると互換性の問題を引き起こす可能性があります。
Q5: 中古のA06B-0075-B203で最も重要な検査手順は何ですか？
エンコーダコネクタとケーブル出口を優先してください。ここでの汚染や腐食は、中古BiSシリーズモーターの位置フィードバック障害の最も一般的な原因です。その後、3相巻線抵抗を測定してすべての相間でバランスを確認し、対地絶縁抵抗をチェックしてください（健全なモーターは1 MΩをはるかに超える値を示します）。
シャフトを手で回転させてベアリングの状態を評価してください。粗さや抵抗はベアリングの摩耗を示します。サービス履歴が不明なユニットについては、エンコーダ信号の検証と3,000 RPMまでの無負荷運転を含む完全なベンチテストが、生産機械に再設置する前の適切な基準となります。
