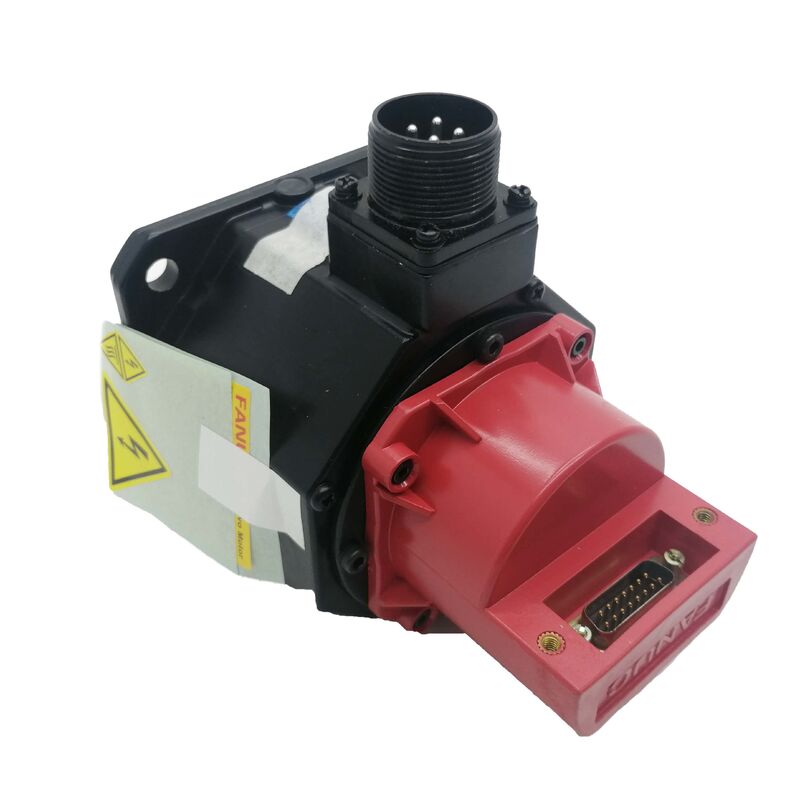

A06B-0033-B077 Fanuc ACサーボモーター A06B0033B077 AO6B-OO33-BO77

Fanuc A06B-0033-B077 BシリーズACサーボモーターB3/3000 直軸,I32Bエンコーダー

部品番号:A06B-0033-B077

シリーズ:BシリーズACサーボモーター

モデル:B3 / 3000

状態:リニューアル / 交換 / 余剰

概要

についてFanuc A06B-0033-B077これはコンパクトなBシリーズのACサーボモーター モデルB3/3000 であり,FanucがALPHAとBiSファミリーを引き継ぐ前の初期のサーボモーター世代のより強力なユニットの一つです.

0.5 kW連続出力,5.3 A,191 Vで,最大3000 RPMで動作し,統合されたI32Bインクリメンタルエンコーダーによって信頼性の高い閉ループ軸性能を提供します.

直径の軸とクリーンなモータープロフィールにより 当時のCNC機械の 駆動装置に簡単に組み込めることができ その機械の多くは 今日も使われています

B3/3000はBシリーズトーク階層でB2/3000より一歩上です.

このモーターフレームの大きさの増幅は,B2の相対的なトルク出力の控えめな,しかし有意義な増加をもたらします. 軽いモーターを理想よりも強く押した軸に問題を持つのに十分です. 0.5 kWB3のフレームが少し大きいことは,B2がより暖かい状態で動作する持続的な作業サイクル下でより一貫した熱性能を意味します.

このモーターは 長年にわたる 生産現場でのサービスによって 評判を得ました 印象的な表紙番号によってではありません

設計されたマシンでは 割り当てられた軸を信頼的に操作し 長時間使用間隔を蓄積し維持しやすいことが証明されましたその実績のおかげで 稼働可能なA06B-0033-B077機はまだ市場が活発です

基本規格

ファヌック の 自動車 歴史 に おける B シリーズ

BシリーズのACサーボモーターは,Fanucのサーボ開発の初期の章に属し,ALPHAレッドキャップモーターと後のBiS絶対エンコーダーシリーズの前の世代です.

このモーターはCNC機械工業が DCサーボ駆動からACサーボ技術に移行している時に 設計され製造されました

機械は古いものですが 工場や 整備施設や試験済みマシンを稼働させる経済性が交換コストを上回る場合.

B3/3000の場合は,特に 3,000 RPM の速度評価は B シリーズの範囲の真ん中に位置しました 軽い端にあるコンパクトの最高速度ユニットではなく,より重いトルクモーターは家族より上です.

配属された軸に適した汎用サーボであり 191 V / 5 でしたその世代のファヌックのサーボアンプは,継続的に処理するように設計された.

I32Bエンコーダーと閉ループ制御

I32Bはモーターの後部に搭載されたインクリメンタルエンコーダーで,精密な軸制御のために必要な位置と速度フィードバック信号を供給する.

漸進的なエンコーダーは,参照マーカーパルスに対して位置データを生成する. つまり,機械は各起動時にホームリングシーケンスを通じて絶対軸位置を確立する.このモーターが配列された 制御は,通常の動作の配列の一部としてホームリングを管理します.

I32Bのパルス出力は直接サーボアンプのフィードバック入力に供給され,速度と位置制御ループを閉じる.

B3/3000が設計された機械の位置位置付けの精度要求に適しています. any replacement motor sourced for this application must carry the same I32B encoder specification — fitting a motor with a different encoder type or resolution without corresponding servo drive parameter changes will produce position scaling errors and may trigger encoder fault alarms during axis operation.

使用済み装置では,エンコーダは,しばしば最も精査に値する部品です.冷却液の侵入による汚染,コネクタの腐食,Bシリーズモーターで最も一般的なエンコーダー故障モードは,長い使用履歴.

A motor with a faulty encoder will typically present as an axis position error or runaway condition at the drive — not always immediately obvious as an encoder fault until proper diagnostics are applied.

直軸と機械的統合

A06B-0033-B077の平直軸は,精密サーボコップルで使用するように設計されています. 軸直径に圧縮力をかけることでトルクを伝達します.これは,B3/3000が搭載された機械のクラスで,サーボ結合ボールスクリュー軸の標準配置です.

鍵通路なしでは,軸の設置は,適切なクランプ・クランプ・トルクに依存し,これを仮定するのではなく,再設置中に確認すべきである.

自動車のコンパクトな物理尺寸は,B3フレームクラスのBシリーズ規格に従っている.

組み立てボルトのパターン,軸の寸法,接続器の位置がシリーズ内では一貫しています交換の供給を簡素化する 正確に指定された類似型ユニットは,既存の機械の組み立てに変更なしに適合する必要があります.

入手可能 と 実践 的 な 調達

A06B-0033-B077は 生産は終了しました専門のサーボ修理会社によって運営される交換プログラム.

このモーターに依存する機械を運転する施設では,通常,リニューアルされたオリジナルユニットと全軸駆動アップグレードのどちらかを選択し,多くの古いマシンでは,コスト・ベネティ・アナリストは,使用可能なモーターが供給できる限り,元の仕様を維持することを好みます..

改装されたA06B-0033-B077を評価する際は,視覚検査のみではなく,文書化された試験結果にこだわる.

視覚検査を通過したモーターは,まだ巻き込み隔離,限界ベアリング状態,または負荷下でのみ表示される劣化エンコーダー出力がある可能性があります.

信頼性の高いサーボ修理施設のリニューアルされたユニットは 販売前にこれらのパラメータをテストし,この年齢のモーターで,その検証が重要です.

よくある質問

Q1:A06B-0033-B077と互換性のある Fanuc サーボドライブと CNC コントロールは?

B3/3000は,モーターと同じ世代のFanuc Bシリーズ対応のサーボアンプと使用するように設計されています.このモーターの生産期間中に現在の古いFanuc CNC制御プラットフォームと統合.

改装または修理のシナリオでモーターを使用する場合,サーボアンプがI32Bエンコーダーインターフェースをサポートし,モータータイプパラメータがB3/3000仕様に対応していることを確認します.駆動の互換性を検証せずにモーター世代を混合することは,運用上の問題の一般的な原因です.

Q2: A06B-0033-B077はまだ Fanucから新品で入手できますか?

いや このモーターは生産中じゃない 改造されたオリジナルと 確認された新品と 交換プログラム

このモーターに頼る機械では信頼性の高いリニューアルサプライヤーとの関係を築くか チェックされたスペアを棚に置くか 計画外のダウンタイムに対する最も実践的な予期せぬ事態です.

Q3:同じシリーズB3/3000とB2/3000の違いは何ですか?

両方のモーターは3,000RPMで動作し,同じI32Bエンコーダーと直軸配置を共有している.B3はB2よりも少し大きなフレームを占めています.継続的な出力トルクのわずかな増加と持続的な作業下で熱頭空間の改善を提供します..

電気評価は相応に異なる.それらは直接交換できない. 座標の寸法,軸の大きさ,およびサーボ駆動のパラメータはすべて,インストールされたモーター仕様に一致する必要があります.

Q4: このモーターの I32B エンコーダの故障をどうやって識別しますか?

B3/3000のエンコーダの故障は,通常軸位置誤差,不規則な速度動作,またはサーボ駆動のエンコーダ故障アラームとして表れます.一般的な原因は,エンコーダーハウジング内の冷却液汚染を含む蓄積された振動による信号の劣化.

Confirming encoder failure specifically requires checking the encoder signal output with an oscilloscope or servo test unit — a clean quadrature signal at the correct pulse count rules out the encoder as the fault source.

Q5: 設置前に使ったA06B-0033-B077の検査は?

3相の巻き込み抵抗をすべての相間でバランスを確認し,巻き込みから地面への隔離抵抗を測定します. 両方とも巻き込み状態を示す.手で軸を回転する 軸承の荒さや牽引を感じる.

コーダーコネクタが腐食し,ケーブル出口が損傷または摩擦しているかを確認します.シャフトが直直し,コップリングコンタクトエリアに可視的な流出または損傷がないことを確認します.未知のサービスバックグラウンドを持つすべてのユニット, 負荷なしの起動とエンコーダー信号の検証を含む完全なベンチ試験は,生産運用に戻す前に最低基準です.
