A06B-0032-B577 Fanuc ACサーボモーター A06B0032B577 AO6B-OO32-B577

ファナック A06B-0032-B577 | BETAシリーズ ACサーボモーター B2/3000 — テーパー軸、オイルシール付き

部品番号: A06B-0032-B577

シリーズ: BETA ACサーボモーター

モデル: B2 / 3000

状態: 新品 / 中古再生品 / 交換品あり

概要

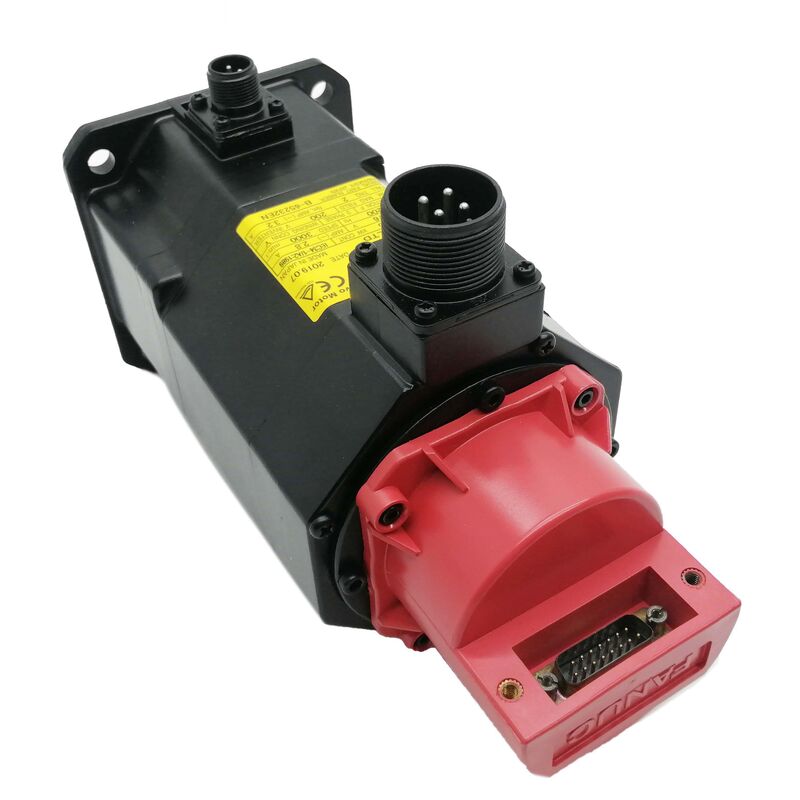

ファナック A06B-0032-B577 は、コンパクトなBETAシリーズACサーボモーター — モデルB2/3000 — で、小型CNC工作機械の軽量軸駆動要件のために特別に設計されています。定格出力0.5kW、3相176V、200Hzで3,000RPMまで稼働するこのモーターは、その役割を熟知しています。重いサドルを押し出したり、過酷な切削力に耐えたりするために設計されたものではありません。その役割は、機械的負荷が控えめで、設置スペースが狭く、軸がシフトごとに確実に作業を行う必要があるコンパクト旋盤、小型ドリル盤、専用単機能CNC機器で、正確で再現性の高い軸運動を提供することでした。赤いエンドキャップは、このBETA世代の視覚的な目印であり、A06B-0032-B577を他のB2/3000バリアントと区別する2つの特徴があります。それはテーパー出力軸と標準オイルシールです。

どちらも特定の駆動系構成と動作環境に固有であり、交換品の仕様または調達時にはどちらも重要です。どちらかを間違えると、元の故障を解決するのではなく、設置を遅らせる機械的な不一致が生じます。

主要仕様

パラメータ

値

3,000 RPMでの0.5kWの出力は、コンパクトCNCプラットフォームに見られるボールねじ駆動、位置決め機構、および軽量フィード軸に適しています。定格周波数200Hzでは、サーボアンプはモーターがその全速度範囲をクリーンに到達するために必要な駆動条件を生成します。

これはドライブシステム内で完全に処理されます — 機械の電源接続は標準的な産業用電圧であり、200Hzという数値は内部動作パラメータであり、電源要件ではありません。

B2指定は、BETAトルク階層の軽量側に位置します。このモーターが取り付けられていた機械のクラスでは、それはまさに正しいです。負荷に適切に適合したモーターは、より低温で稼働し、より少ない電流を引き出し、同じ作業を行う大きすぎるユニットよりも一般的に長持ちします。

テーパー軸 — 実践における意味

テーパー軸はA06B-0032-B577の決定的な機械的特徴であり、情報不足の交換注文で最も間違いやすい特徴です。

ストレート軸 — 平軸またはキー溝付き — とは異なり、テーパー軸は精密研磨された円錐形状を使用して、相手部品との自己センタリング、高摩擦の干渉嵌合を作成します。この軸タイプ用に設計されたプーリー、カップリング、駆動要素は、キー溝やクランプカラーだけに頼らず同心に配置され、テーパー嵌合が正しく解除されれば、きれいに取り外して再取り付けできます。

同心度と最小限の軸振れが重要なスピンドルおよび精密位置決めアプリケーションでは、テーパー軸は単なるバリアントの利便性ではなく、意図的なエンジニアリングの選択です。この軸タイプを中心に設計された機械には、テーパー角度に合わせて加工された部品 — プーリー、カップリングハブ、コレット式アダプター — があります。

その位置にストレート軸モーターを取り付けるには、これらの部品を交換する必要があります。これにより、モーター交換が大幅に大きな作業になります。交換品を注文する前に、必ず取り付けられているモーターの軸タイプを確認してください。

オイルシールと環境保護

A06B-0032-B577に取り付けられている標準オイルシールは、CNC加工環境で日常的に発生する空気中の汚染物質、クーラントミスト、微細粒子からモーターのベアリングキャビティと内部コンポーネントを保護します。

このコンパクトなモーターでは、ベアリングの汚染が早期故障の主な原因の1つです — ベアリングキャビティは小さく、微細な研磨剤やクーラントのわずかな侵入でも潤滑が急速に劣化します。

標準オイルシールは、このモーターが設計された小型工作機械の動作条件をカバーしています。高圧クーラントジェットへの暴露や連続浸漬には対応していません — これらの条件のアプリケーションでは、より高い定格の侵入保護レベルが必要になります。

コンパクトCNC旋盤またはドリル盤の典型的な設置環境では、オイルシールの仕様は適切であり、これらのアプリケーションでのB2/3000の長いサービス履歴を通じて十分であることが証明されています。

中古品のシール状態は確認する価値があります。硬化、ひび割れ、または摩耗した軸シールは、モーターが機械から取り外されている間に簡単なメンテナンス項目です。再生中にこれを対処することで、明白な即時症状なしにモーターの寿命を縮めるような遅いベアリング汚染を防ぐことができます。

ドライブと制御の互換性

A06B-0032-B577は、ファナックBETAシリーズサーボアンプモジュールと互換性があり、この世代の生産期間中にBETAシリーズモーターとペアになっていたファナックCNC制御プラットフォーム — シリーズ0、0i、および小型工作機械で使用されていた関連制御を含む — と統合されます。

軸がコミッショニングされる前に、サーボアンプのパラメータは正しいモータータイプコードでB2/3000用に設定する必要があります。0.5kWおよびB2フレームの控えめな電流引き込みでは、アンプモジュールの要件は軽量ですが、モータータイプパラメータは、取り付けられている実際のモーターを反映する必要があります。

パラメータを異なるモーター用に設定したままにすると、設定がB2/3000仕様からどれだけずれているかによって、わずかに鈍い応答から完全に不安定な範囲の速度ループ動作が発生します。

調達と検査

A06B-0032-B577は、再生および中古サーボモーター市場で入手可能です。中古品を検査する際には、テーパー軸に特に注意を払う必要があります — テーパー表面にフリッティングマーク、傷、または相手部品が不適切に取り外された証拠（通常は適切なテーパーブレーカーを使用せずにハンマーで叩いた場合）がないか確認してください。

テーパーのフリッティングは、相手のプーリーまたはカップリングハブとの干渉嵌合を損ない、設置後に振動または軸位置決めエラーとして現れる振れを生じる可能性があります。

長期間保管されていたモーターによく見られる、リップの硬化やひび割れがないかオイルシールを確認してください。

3相巻線抵抗を測定してバランスを確認し、絶縁抵抗を大地に対して検証してください。軸を手で回転させて、ベアリングのドラッグや粗さを感じてください。

エンコーダコネクタとケーブル出口は清潔で損傷がないはずです。生産機械に戻すユニットの適切な検証基準は、定格速度までの無負荷運転を含むベンチテストです。

FAQ

Q1: このモーターはなぜストレート軸ではなくテーパー軸なのですか？

テーパー軸は、ストレート軸クランプでは同心度と保持信頼性の点で常に一致しない、相手のプーリーやカップリングハブとの自己センタリング、高摩擦の干渉嵌合を提供します。

軸振れを最小限に抑える必要があるアプリケーションや、駆動部品の取り外しと再取り付けが予測可能な嵌合で行われる必要があるアプリケーションで使用されます。この軸タイプを中心に構築された機械には、対応するテーパーに合わせて加工された部品があります — ストレート軸モーターを取り付けるには、これらの部品を交換する必要があります。そのため、交換品を注文する前に軸タイプの確認が不可欠です。

Q2: A06B-0032-B577はどのCNC制御およびドライブと互換性がありますか？

B2/3000 BETAモーターは、ファナックBETAシリーズサーボアンプモジュールとの使用のために設計されており、小型CNC工作機械で使用されるシリーズ0、0i、および関連世代を含むファナックCNC制御プラットフォームと互換性があります。

サーボドライブモータータイプパラメータは、軸が操作される前にB2/3000仕様に合わせて正しく設定する必要があります。他のBETAシリーズモーターと同様に、特に機械が元のビルド以降に制御またはドライブのアップグレードを受けている場合は、設置前にアンプの互換性を確認してください。

Q3: 「標準オイルシール」とは、IP定格モーター保護と比較してどういう意味ですか？

標準オイルシールは、通常の加工環境条件下で、空気中の汚染物質、クーラントミスト、微細粒子がベアリングキャビティに侵入するのを防ぎます。これらは、指向性水ジェットや一時的な浸漬に対する文書化された保護を提供する、正式に定格されたIP65またはIP67の密閉モーターハウジングとは異なります。

このモーターが設計された小型工作機械用途では、標準オイルシールは適切です。モーターの設置場所が大量のクーラントスプレーに直接さらされる場合は、追加のシールドまたはより高い侵入定格のモーターバリアントを検討する必要があります。

Q4: CNC軸駆動に0.5kWの出力は十分ですか？

このモーターが設計された機械クラス — コンパクトCNC旋盤、小型ドリルおよびタッピングマシン、軽量機械負荷を持つ専用単機能CNC機器 — にとって、0.5kWは適切に指定されており、妥協ではありません。

軸負荷に対して適切にサイズ設定されたモーターは、同じ作業を行う大きすぎるモーターよりも効率的に、より良い熱余裕で稼働します。アプリケーションに、より重い軸負荷、より長いトラベル、またはより速いトラバース要件が含まれる場合は、BETAまたはALPHAシリーズの次のフレームサイズを評価するのが正しい仕様になります。

Q5: 再設置する前に、中古のA06B-0032-B577をどのように検査しますか？

テーパー軸表面から始めてください — 不適切な取り外しによるフリッティング、傷、または衝撃による損傷を確認してください。これらの欠陥は、相手部品との干渉嵌合を損ない、専門的な機械加工なしでは修正が困難です。リップの硬化またはひび割れがないかオイルシールを確認してください。

3相巻線抵抗を測定してすべての相間でバランスを確認し、絶縁抵抗を大地に対して検証してください。

軸を手で回転させて、ベアリングの状態を評価してください。エンコーダコネクタのピンの腐食とケーブル出口の損傷を検査してください。サービス履歴が不明なモーターについては、生産機械に戻す前に、3,000 RPMまでの無負荷ベンチ運転とエンコーダ信号検証が正しい基準です。
