A06B-0032-B077 Fanuc ACサーボモーター A06B0032B077 AO6B-OO32-BO77

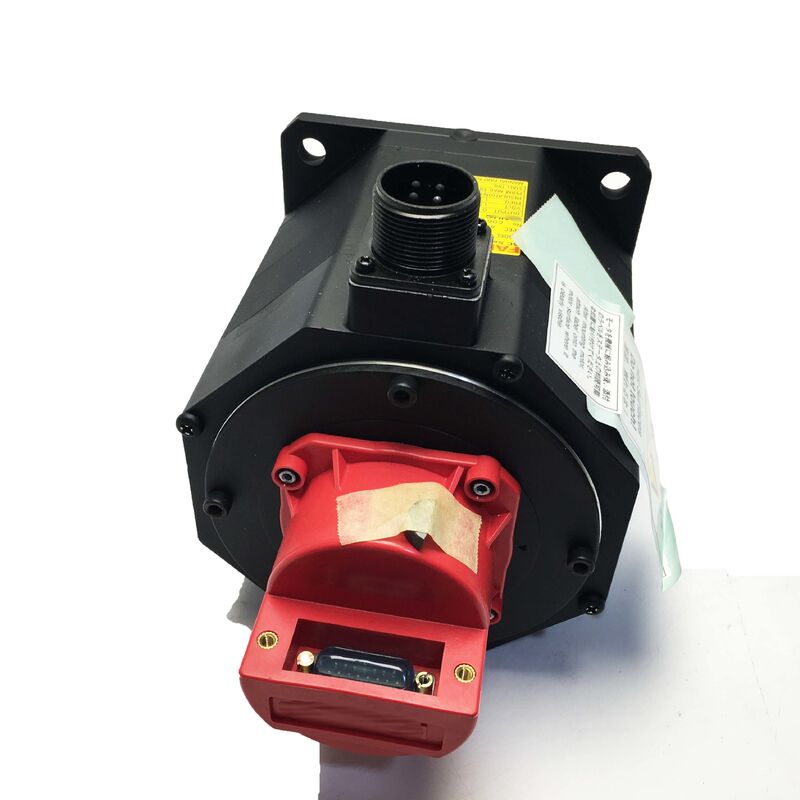

ファナック A06B-0032-B077は、ファナックのBシリーズ、モデルB2/3000のコンパクトなACサーボモーターです。この信頼性の高いユニットは、メーカーによって製造中止となる前に、CNC工作機械で広く使用されていました。

現在生産されていませんが、このモーターは、稼働中の機械をサポートするために、産業用MRO市場で活発に取引されています。B2/3000は、ストレート軸とI32Bインクリメンタルエンコーダーを備え、3,000 RPMで動作する小型設計で、正確なクローズドループの位置および速度フィードバックを提供します。

そのコンパクトな寸法とクリーンな軸構成は、スペースの制約と中程度の負荷要求が主な考慮事項であった、二次軸、補助位置決めドライブ、サブ軸機能を含む、軽量のCNC軸アプリケーションに最適でした。

Bシリーズモーターは、ALPHAおよびBETAシリーズに先行する、ファナックのサーボモーター開発における初期世代を表します。これらのモーターは、当時のCNC機械で信頼性の高い正確な軸運動を提供するために設計され、主要な工作機械メーカーの標準装備であったファナックサーボドライブシステムと統合されていました。

B2という指定は、このモーターがBシリーズのトルク範囲の小さい方に位置することを示しています。3,000 RPMで動作し、最大トルク出力よりも中程度の速度とコンパクトなサイズが優先されるアプリケーションに展開されました。

一般的な用途には、旋盤、小型立形マシニングセンタ、および専用のドリル・タップ盤が含まれ、通常はコンパクトな旋盤のX軸またはZ軸のような軽量軸や、補助的な位置決め機能を扱いました。

I32Bインクリメンタルエンコーダーは、マーカーチャンネルを参照した位置および速度パルスを生成し、CNCホームシーケンスが起動時に絶対軸基準を確立します。このエンコーダーは、Bシリーズモーター範囲内で標準であり、この世代のファナックサーボドライブシステムとシームレスに統合されます。

中古のA06B-0032-B077ユニットを評価する際には、エンコーダーを慎重に評価する必要があります。一般的な故障モードには、汚染、コネクタの損傷、または振動による損傷が含まれます。エンコーダーが故障したモーターは、適切な機器なしでは診断が困難な位置エラーまたはドライブアラームを発生させます。

交換用モーターは、同一のI32Bエンコーダー仕様を維持する必要があります。サーボドライブパラメータを更新せずに、異なるエンコーダータイプまたはパルス解像度のモーターを取り付けると、位置スケーリングエラーが発生し、軸の動作が完全に妨げられる可能性があります。

ファナックによるA06B-0032-B077の製造中止により、新品の工場在庫は標準的な供給チャネルでは入手できなくなりました。現在の選択肢は以下の通りです。

• 信頼できるサプライヤーからの再生品
• 検証済みの余剰新品在庫品
• 専門のサーボモーター修理会社による交換プログラム

品質の高い再生品は、巻線検査、ベアリング交換、エンコーダー検証、および完全な動作テストを含む包括的なテストを受けます。ダウンタイムコストの高い機械の場合、予備のモーターを手元に置いておくことは、最も信頼性の高い緊急時対応計画を提供します。

A06B-0032-B077は、その製造時代のファナックサーボドライブシステムとペアになるように設計されていました。特定のドライブモジュールおよびCNC制御世代との互換性は、アンプタイプと制御システムに設定されたモーターパラメータ設定に依存します。

交換設置中に、サーボドライブパラメータのモータータイプコードがB2/3000仕様と一致していることを確認してください。この重要なステップは、速度ループの不安定性または永続的なドライブ障害を防ぎます。

オリジナルの製造以降に制御またはドライブのアップグレードが行われた機械の場合、I32Bエンコーダーを備えた交換用モーターが更新されたシステムによって正しく認識され続けることを確認してください。一部のレトロフィットシナリオでは、追加のインターフェースアダプターまたはパラメータ変更が必要になる場合があります。
