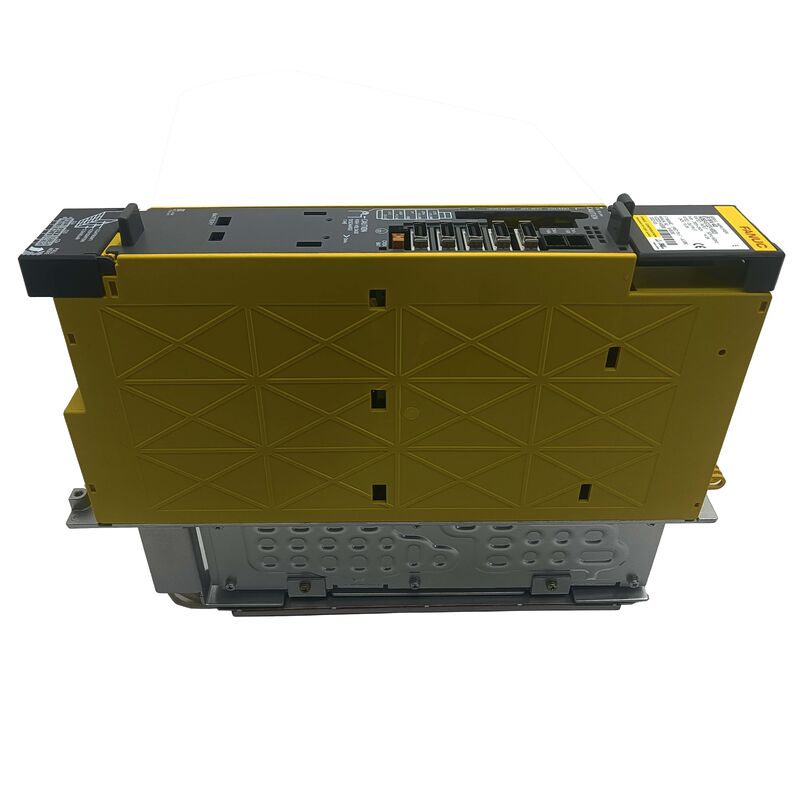

FANUC A06B-6132-H003 ACサーボアンプユニット — Beta iシリーズ biSV-40 I/Oリンクインターフェース付き

すべてのFANUCサーボアンプが同じように動作するわけではありません。 A06B-6132-H003 — 正式名称 BSVM1-40i (biSV-40) — は、内蔵電源を備えたシングル軸ベータシリーズサーボドライブであり、標準的なFSSBベースのアンプとは根本的に異なる制御アーキテクチャを備えています。お使いの機械がこのユニットを使用している場合、その独自性を理解することは、実際に在庫があるサプライヤーを見つけることと同じくらい重要です。

このモデルは、新品および中古（点検済み）の状態で取り扱っており、0〜3営業日以内に発送可能です。

biSV-40を際立たせるもの：I/Oリンクアーキテクチャ

ベータおよびアルファファミリーのほとんどのFANUCサーボアンプは、FSSB（FANUCのシリアルサーボバス）を介してCNCコントローラーと通信します。A06B-6132-H003は異なる経路をたどります。

このユニットは、PMM（Power Motion Manager）または互換性のあるI/Oリンクマスターを経由してルーティングされるI/Oリンクインターフェースを介してFANUCコントロールに接続します。このアーキテクチャにより、biSV-40はFSSBベースのドライブにはない位置的な独立性を備えています。工作機械メーカーは、中央モジュールに高速サーボフィードバックラインを戻す必要なく、このアンプをメインドライブキャビネットから離れた場所に配置できます。この柔軟性により、パレットチェンジャー、ドアアクチュエーター、ツールマガジンドライブ、およびサーボ軸がメインマシンコントローラーから物理的に離れているその他の補助モーション機能などのアプリケーションで人気がありました。

また、6132-H003はFANUC CNCシステムだけでなく、I/Oリンクプロトコルをサポートする互換性のあるPLCやロボットコントローラーともインターフェースできることを意味します。これにより、純粋なCNC環境を超えてアプリケーション範囲が広がります。

主な技術データ

このモデルの在庫は変動します。ご注文前に現在の在庫をご確認いただくため、直接お問い合わせください。

購入者のための実用的な考慮事項

H003は低出力バリアントです。モーターのマッチングが重要です。6132シリーズの中で、H003は定格出力13.6Aを処理し、小型のベータサーボモーター向けです。この定格を超えるモーターとペアリングすると、過電流フォルトが発生したり、ドライブが早期に故障したりします。注文する前に、モーターの定格電流がこの範囲内にあることを確認してください。

ユニットが動作するには、パラメータをロードする必要があります。これは、一部の購入者が不意を突かれる重要なポイントです。他のサーボドライブとは異なり、biSV-40は、設置後にドライブが機能するようになる前に、CNCコントローラーまたは同等のプログラミングツールからサーボパラメータをロードする必要があります。供給された交換ユニットは、箱から出してすぐに動作しません。コミッショニングプロセスの一部として、機械のパラメータバックアップまたはFANUCパラメータ設定手順が必要です。

I/Oリンクインターフェースには正しいアドレス指定が必要です。I/Oリンクネットワーク上の各biSV-40には、一意のノードアドレスを割り当てる必要があります。交換時には、新しいユニットのノードアドレスが機械が期待する構成と一致するように設定されていることを確認してください。アドレス指定が間違っていると、ドライブとCNCの間で通信エラーが発生します。

内蔵の漏電検出およびアラーム機能が標準で含まれており、メンテナンスチームが深刻な障害にエスカレートする前に、接続されたモーターやケーブルの障害を特定するのに役立つ診断フィードバックを提供します。

他の6132バリアントとの比較

検索中に複数の6132部品番号に遭遇する可能性のある購入者のために、H003がファミリー内でどのように位置づけられているかを以下に示します。

H002はH003よりも低出力のバリアントで、さらに小型のモーターに適しています。H003（このユニット）は、13.6Aの中低電力範囲をカバーします。H004はより高い出力容量にステップアップします。これらは相互に交換可能ではありません。定格電流の違いは、どのサーボモーターを安全に駆動できるかに直接影響します。交換品を入手する際は、常に元の部品番号を正確に一致させてください。配送、支払い、注文注文はDHLおよびFedExで世界中に発送され、通常は確認された支払い後0〜3営業日以内です。複数品目の注文の場合は、同梱発送が可能です。

支払い方法:

銀行振込 (T/T) — すべての注文金額に対してPayPal — $500以下の注文に対してWestern Union — すべての注文金額に対して

輸入関税、通関税、その他の仕向国での料金は購入者の責任です。特定の国への送料の見積もりが必要な場合は、注文前にご連絡ください。

• 保証と返品
• 状態
• 保証

新品 / 未使用

12ヶ月

よくある質問Q1: 私の機械は補助軸（パレットチェンジャーなど）にA06B-6132-H003を使用していますが、なぜメインサーボ軸とは異なるインターフェースを使用しているのですか？ それが設計意図です。biSV-40は、アンプをメインサーボキャビネットから離れた場所に配置することが機械的に便利な補助およびリモート軸アプリケーション向けに特別に構築されました。FSSBではなくI/Oリンクインターフェースを使用することで、ドライブはCNCのI/Oリンクマスターネットワークに接続されます。これは、I/Oモジュールや周辺機器に使用されるのと同じインフラストラクチャであり、高速FSSBサーボバス配線よりもケーブル配線要件がはるかに少なく済みます。これにより、パレットチェンジャー、回転テーブル、ツールマガジンインデクサーなどの軸に実用的なソリューションとなります。

Q2: 故障したA06B-6132-H003を交換する前に、パラメータをバックアップする必要がありますか？

はい、強く推奨します。軸の動作を定義するサーボパラメータ（チューニング値、モータータイプ設定、I/Oリンクノードアドレス）は、アンプ自体ではなくCNCコントローラーに格納されています。しかし、交換プロセスを開始する前に確認済みのバックアップを用意しておくと、データ損失のリスクを防ぎ、コミッショニングプロセスを迅速化できます。CNCにパラメータバックアップ機能がある場合（ほとんどの最新のFANUCコントローラーにはあります）、交換を開始する前に実行してください。故障したドライブがバックアップを妨げるコントローラー障害の原因である場合は、続行する前にFANUCサポートリソースに連絡してください。

Q3: A06B-6132-H003は、FANUC以外のオートメーションシステムに接続できますか？

このドライブが使用するI/OリンクプロトコルはFANUC独自のプロトコルですが、I/Oリンクマスター機能を持つ一部のFANUC以外のPLCやロボットコントローラーでサポートされています。特定のFANUC以外のシステムがこのドライブと通信できるかどうかは、そのシステムのI/Oリンクの実装と互換性によって異なります。実際には、A06B-6132-H003ユニットの大多数はFANUC CNC環境で使用されています。FANUC以外のシステムとの統合を評価している場合は、このドライブをコミットする前に、システムのドキュメントでプロトコル互換性を確認してください。

Q4: biSV-40の一般的な故障モードは何ですか？また、ドライブを交換する前に何をチェックすべきですか？

一般的な故障症状には、軸通信の喪失（I/Oリンク通信アラーム）、過電流フォルト、および有効化の失敗が含まれます。アンプを交換する前に、I/Oリンクケーブルの接続を確認し、モーターが短絡していないか、または機械的に固着していないかを確認する価値があります。これらはどちらもドライブの出力段を損傷し、同じ症状を引き起こす可能性があります。ドライブ自体の内蔵アラームディスプレイにはフォルトコードが表示されます。交換品を注文する前に、FANUCのアラームリファレンスでそのコードを調べることで、アンプが根本原因であるか、または下流のフォルトの症状であるかを確認できます。

Q5: 提供される中古ユニットは、実際のI/Oリンクテストセットアップでテストされていますか、それとも目視検査のみですか？

 中古ユニットは、リストされる前に機能検査を受けています。特にI/Oリンクベータシリーズアンプ（FSSBドライブよりも複雑なコミッショニング要件があります）については、発送前にユニットが動作することを確認しています。中古ユニットは、受領日から3ヶ月の保証が付いています。保証期間内にユニットが既存の故障により故障した場合、このページに記載されている条件に従って返品および交換を処理します。
