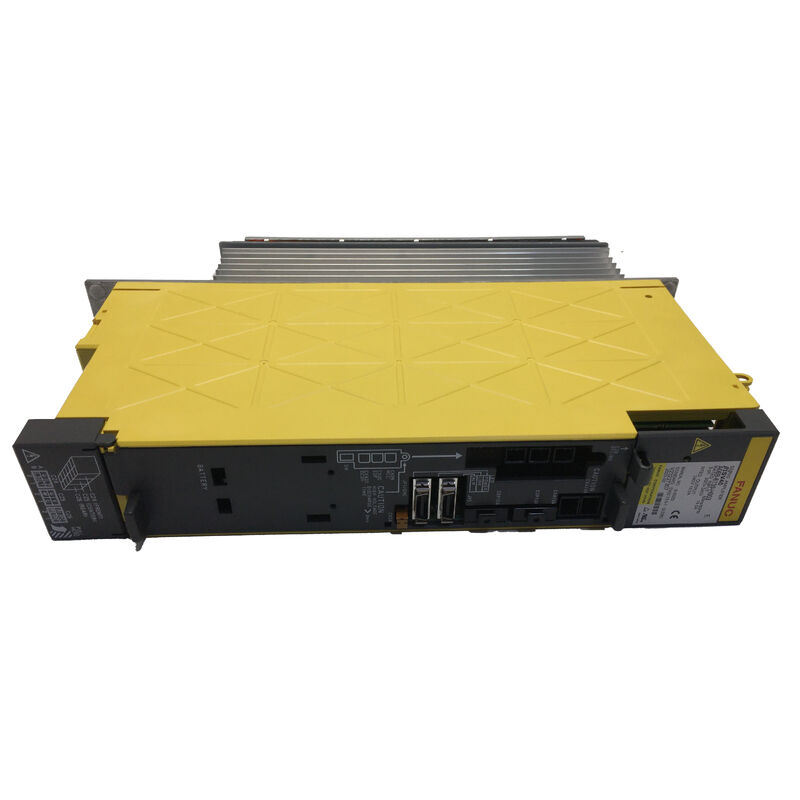

FANUC A06B-6130-H003 ACサーボアンプユニット — FSSB光ファイバーインターフェース搭載 Beta i SVM1-40i

注文、支払い、発送は、FANUCのサーボアンプの歴史において、特定かつ重要な位置を占めています。公式にはSVM1-40i (biSV-40)と指定されており、FANUCのベータiサーボユニットの第一世代であり、工作機械メーカーがCNCマシニングセンタ、ターニングマシン、産業用ロボットの小型軸アプリケーションで信頼を寄せるようになったコンパクトでスタンドアロンのベータアンプアーキテクチャを確立した画期的な製品でした。数十年後も、これらの機械は稼働し続けています。そして、このアンプが故障した場合、迅速に純正の交換品を見つけることが最も重要です。

当社では、A06B-6130-H003を

新品および中古（点検済み）の状態で在庫しており、世界中に0～3営業日以内に発送可能です。画期的な設計：最初のベータiユニット

6130シリーズが際立つ理由を理解するには、発売当時の新しさから認識を始めることが重要です。A06B-6130-H003は、ベータiプラットフォームを定義するいくつかの設計原則を導入しました。

スタンドアロン内蔵電源。

複数の駆動軸で共有される別個の電源モジュールを必要とするアルファモジュラーシリーズとは異なり、biSV-40は独自の内部電源ステージを備えています。この独立性により、ユニットは機械の任意の場所に設置できます。駆動する軸の近くに設置できます。集中型電源モジュールに戻る必要はありません。工作機械メーカーにとって、この自由度は、特にATC（自動工具交換装置）、タレット、ロータリーテーブルなど、メイン駆動キャビネットから離れた場所にある軸の、よりクリーンな機械設計を可能にしました。FSSB光ファイバー通信。

6130-H003は、FANUCの高速FSSB（Fanuc Serial Servo Bus）光ファイバーインターフェースを介してCNCコントローラーに接続されます。光ファイバー伝送は、本質的に電磁干渉に強く、電気的にノイズの多い機械環境では非常に重要です。また、タイトなサーボループ閉鎖に必要な低遅延の位置フィードバックを提供します。これはアルファシリーズで使用されているものと同じ通信バックボーンであり、ベータiに、よりコンパクトなパッケージで本格的なサーボシステムの精密なパフォーマンスを提供します。技術仕様

パラメータ

ユニット内部：入手できるもの

A06B-6130-H003には、3つの主要な内部アセンブリが含まれています：

50Aトランジスタ電源モジュール、配線基板（A16B-3200-0512）、および制御/インターフェースカード（A20B-2101-005x）。これらの基板は単独では入手できません。ユニットは統合アセンブリとして出荷および保守されます。個別に利用可能なスペアコンポーネントには、交換用トランジスタ、内部ヒューズ、およびドライブの冷却ファンが含まれます。長期的な保守計画を検討している購入者にとって、消耗品のスペアパーツとともに、既知の良好なアンプユニットを棚に置いておくことは、このドライブを実行している機械の将来のダウンタイムを最小限に抑えるための最も実用的なアプローチです。

ユニットには、内蔵の漏電検出機能とアラーム出力機能も含まれており、メンテナンスチームが下流のモーターまたはケーブルの障害を、より広範な損傷にエスカレートする前に特定するのに役立つ早期警告機能を提供します。

6130と他のベータシリーズドライブの比較

ベータシリーズアンプを探している購入者は、複数の6130バリアントや隣接するシリーズ番号に遭遇することがあります。簡単な概要です。

6130シリーズ内

では、H003は第一世代ベータiラインの中出力バリアントです。H002（biSV-20）は小型モーター向けに低出力電流で動作し、H004は高電流範囲を処理します。これらは相互に交換可能ではありません。常に完全な部品番号を一致させてください。6132シリーズ（H003およびH004など）は、後世代のベータアンプラインを表します。6132シリーズにはFSSBとI/Oリンクの両方のバリアントが含まれますが、6130シリーズは排他的にFSSBです。お使いの機械のドキュメントでA06B-6130-H003を指定している場合、6132シリーズユニットは有効な代替品ではありません。

注文、支払い、発送DHLおよびFedExによる世界発送。ほとんどの注文は、支払い確認後0～3営業日

以内に発送されます。複数商品の注文は、同梱発送の対象となります。

支払い方法：銀行振込（T/T）— すべての注文金額で受け付けますPayPal — 500ドルまでの注文の場合

ウェスタンユニオン — すべての注文金額で受け付けます

• 宛先での関税および輸入税は購入者の責任です。送料の見積もりが必要ですか？注文前にご連絡いただければ、お住まいの国に関する詳細を確認いたします。
• 保証と返品
• 状態

保証期間

新品 / 未使用

不適切な設置、モーター構成の不一致、または納品後の物理的な損傷による故障は、保証の対象外となります。これが機械に適したユニットであるかどうかわからない場合は、注文前にご連絡ください。よくある質問Q1: 6130-H003と6132-H003は似ていますが、互換性がありますか？

いいえ。いくつかの視覚的な類似性を共有し、どちらもベータサーボファミリーに属していますが、6130シリーズと6132シリーズは相互に交換できません。最も重要な違いは制御インターフェースです。6130-H003はFSSB（光ファイバーシリアルサーボバス）を使用しますが、6132-H003はPMM経由でI/Oリンクを使用します。コネクタ構成、内部ファームウェア、通信プロトコルが異なります。6130用に設計された機械に6132ユニットを代用すると、ドライブとCNC間の通信エラーが発生します。常に正確な部品番号の一致で交換してください。

Q2: 私の機械はATCまたはタレットにA06B-6130-H003を使用していますが、それは一般的な用途ですか？

はい、非常に一般的です。biSV-40のスタンドアロン電源設計は、工作機械メーカーがドライブをリモート軸に物理的に近接して配置する柔軟性を提供するために特別に意図されていました。自動工具交換装置、タレットインデクサ、パレット機構は、まさにこのユニットが設計されたアプリケーションのタイプです。機械的にメインサーボキャビネットから離れた場所に配置されていますが、FSSBベースのクローズドループ制御の精度を必要とする軸です。CNCに戻る光ファイバーケーブルは、信号劣化なしに銅ベースのサーボフィードバックよりも長い距離を配線できるため、これらのリモート配置に適しています。

Q3: A06B-6130-H003はどのFANUC CNCコントローラーと互換性がありますか？

biSV-40は、主にFANUCの0i-Cおよび0i-DシリーズCNCコントローラー、および3x-iシリーズとの使用のために設計されました。互換性は、最終的には特定のCNC内のソフトウェア構成と軸割り当てに依存します。直接交換シナリオでは、お使いの機械の元のユニットがA06B-6130-H003であった場合、交換品は定義上、同じコントローラーと互換性があります。このアンプを異なる機械またはコントローラー構成に統合する場合は、システムのドキュメントでFSSB軸マッピングを確認してください。

Q4: A06B-6130-H003の故障を示す最も一般的な障害症状は何ですか？

最も頻繁な故障の兆候には、モーターの動きがないCNCでの軸サーボアラーム、モーターまたはケーブルに一致する障害がないアンプのLEDアラーム状態表示、影響を受ける軸でのFSSB通信の喪失、および目視検査でのヒューズ切れまたは過熱したトランジスタの証拠が含まれます。biSV-40は、一部のドライブとは異なり、数値表示がないLEDアラーム表示を使用します。そのため、LEDパターンとCNCのアラーム履歴を照合して、モーターまたはフィードバック障害からドライブ障害を区別する必要があります。CNCがこの軸に特に関連付けられたハードウェアアラームを報告し、モーター巻線が正常にテストされた場合、アンプが通常は原因となります。

Q5: A06B-6130-H003のスペアユニットを在庫しておく価値はありますか、それとも必要に応じて調達する方が良いですか？

このアンプが生産に不可欠な軸にある機械を稼働させている施設では、少なくとも1つのスペアを保持することは、一般的に投資する価値があります。6130シリーズは古い世代のドライブであり、在庫はありますが、リードタイムは予測不可能になる可能性があります。特に新品の場合です。交換品の到着を待っている間の1日あたりの生産ダウンタイムのコストは、通常、スペア自体のコストをはるかに上回ります。機械が第2または第3シフトで稼働している場合、またはこの軸が生産フローのクリティカルパスにある場合、スペアユニットを反応購入ではなく保守資産として扱うことをお勧めします。
