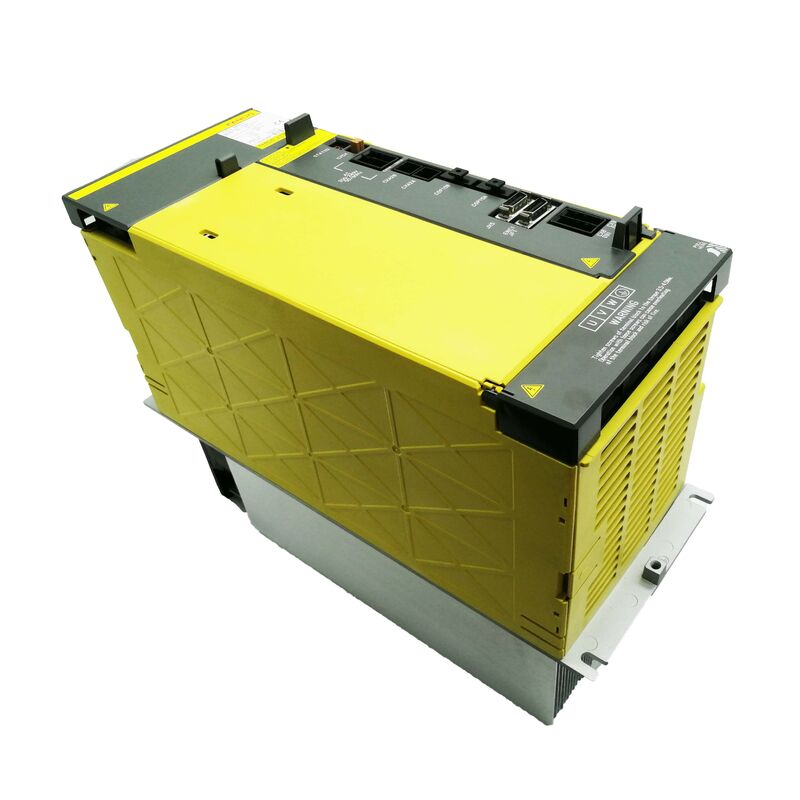

FANUC A06B-6127-H202 アルファiサーボアンプモジュール — 400V CNCシステム用デュアル軸AiSV-10/10HV

このアンプの仕様で、何よりも重要な詳細があります。「HV」はその名称のマイナーなバリアントラベルではありません。これは、このドライブが属する電気的な世界のすべてを定義します — 400V AC、三相入力、FANUCのAlpha iサーボプラットフォームの高電圧クラスであり、ヨーロッパ規格および産業用電源インフラストラクチャで動作する大型CNC工作機械のためにゼロから設計されています。

お使いの機械が400V供給で動作し、CNCコントロールがFANUC 30i、31i、32i、または35iシリーズの場合、A06B-6127-H202 が必要なユニットです。200V入力のサーボモジュールをここに代用することはできません。電源アーキテクチャが異なり、その違いは根本的です。

A06B-6127-H202 は新品および中古（点検済み）の状態で在庫しており、世界中に0～3営業日で発送可能です。

6127シリーズ：第一世代Alpha i高電圧プラットフォーム

A06B-6127シリーズは、FANUCのオリジナルのAlpha i HVサーボアンプモジュールファミリー — 400V CNC環境向けに専用設計されたドライブの第一世代を表します。200V Alpha iモジュール（6096および6117シリーズなど）が標準電圧のマシニングセンターに対応するのに対し、6127シリーズは異なるクラスの機械向けに設計されました。ヨーロッパ、日本、および400V三相がグリッド標準である高仕様の産業施設でよく見られる、大型マシニングセンター、ヘビーデューティ旋盤、精密システムです。

H202 は、このファミリー内のデュアル軸範囲のエントリに位置します。「SVM2」の名称は、単一のモジュールハウジング内で2つの独立したサーボ軸を同時に — L軸とM軸 — ドライブすることを保証します。両方のチャンネルは10A定格であり、30i/31i制御システム内の二次軸または精密軸に使用される小型のalphaサーボモーターに適しています。

同じ役割の後継モデル — A06B-6290シリーズなど — は、2011年頃から6127の置き換えを開始しました。この世代交代は、依然として6127 HVモジュールで稼働している機械の相当な設置ベースを意味し、H202の交換需要は安定しています。

技術仕様

このドライブでHRVが重要な理由

6127シリーズの側面で、メンテナンスまたは調達エンジニアが理解しておくべき点があります：HRV — 高応答ベクトル制御 — は、FANUC CNCがこれらのアンプモジュールと通信して、タイトな位置および速度ループクロージャを実現する方法を制御するサーボアルゴリズムです。

A06B-6127-H202 は、HRV2とHRV3の両方をサポートしています。特にHRV3は、CNCがより高いサンプリング周波数でサーボループを実行できるようにし、低速フィードレートで顕著にスムーズな動きと複雑な輪郭加工中のよりタイトな位置精度を実現します。表面仕上げ品質が重要な機械 — 精密金型加工、航空宇宙部品、高公差ダイ作業 — では、ドライブのHRV機能は電流定格と同じくらい重要です。

これはドライブ世代間で交換可能な機能ではありません。H202を交換する場合、入荷したユニットは機械のCNCが使用するように設定されているのと同じHRVレベルをサポートする必要があります。HRV3パラメータを使用する機械に低いHRVサポートを持つドライブをインストールすると、パラメータ調整が必要になるか、起動時にアラームが発生します。

H202の文脈：デュアル軸HVファミリー

6127シリーズ内では、部品番号の接尾辞が軸数と出力電流の両方をエンコードします。「H2xx」の「2」はデュアル軸（1つのモジュールに2つのチャンネル）を意味します。それに続く数字は電流範囲を示します：10/10AのH202は最小のデュアル軸HVバリアントであり、シリーズはH203（20/20）、H205（20/40）、H206（40/40）、H207（40/80）、H209（80/80）へとスケールアップします。シングル軸HVモジュールはH1xxの名称を持ちます。3軸モジュールはH3xxです。

これは実質的に重要です：お使いの機械がH203またはH205を使用している場合、H202は代用できません — インターフェースの違いのためではなく、出力電流定格が機械のモーターと一致しないためです。注文する前に必ず完全な部品番号を確認してください。

利用可能な状態の説明

新品は、オリジナルのFANUC在庫として調達され、未使用で、当社の倉庫から12ヶ月の保証が付いています。ダウンタイム許容度が低い施設や高稼働環境で稼働する機械の場合、新品のユニットは以前のサービス履歴に関する不確実性を排除します。

中古（点検済み）は、検査済みで3ヶ月の保証が付いています。これらは、MRO予算を管理する施設、またはH202が主要な交換品ではなく二次スペアとして必要な場合に実用的な選択肢となります。どちらのオプションもオリジナル梱包で発送されます。

注文、支払い、発送

DHLおよびFedExによる世界発送。ほとんどの注文は、支払い確認後0～3営業日以内に発送されます。複数商品の注文には、同梱発送が可能です。

支払い方法：

• 銀行振込（T/T） — すべての注文金額で受け付けます
• PayPal — 500ドルまでの注文
• ウェスタンユニオン — すべての注文金額で受け付けます

輸入関税および現地の税金は購入者の責任となります。注文前に、お住まいの国への送料見積もりが必要な場合は、お問い合わせください。迅速に確認いたします。

保証と返品

商品が破損、不完全、または説明と異なる状態で到着した場合 — または受領後4日以内に機能しないことが判明した場合に返品を受け付けます。返品送料は購入者の責任となります。商品は、保証ラベルが貼られたままのオリジナル状態で返品する必要があります。

設置エラー、不適切なパラメータ設定、またはHV電源接続の不一致による故障は、保証の対象外となります。特定の機械構成との互換性について不明な点がある場合は、購入前にご連絡ください。

よくある質問

Q1：私の機械は200Vのサーボシステムを使用しています — 電源をアップグレードすれば、A06B-6127-H202を交換品として使用できますか？

いいえ。6127 HVシリーズは、200Vドライブの電圧選択可能なバージョンではありません。これは、異なるパワーステージコンポーネント、異なる電源モジュール要件（HVシリーズaiPS-HV電源ユニット）、および異なる配線構成を持つ、独立したハードウェアプラットフォームです。両システムは互換性がなく、一方を他方に置き換えることを試みるには、電源交換以上のものが必要です — 通常、機械キャビネットのサーボセクション全体に変更が伴います。現在のシステムが200Vで稼働している場合、正しい交換品は6127 HVではなく、200V Alpha iシリーズに属します。

Q2：A06B-6127-H202とA06B-6290-H202の違いは何ですか？

6290-H202は、2011年頃に導入された6127-H202の第2世代交換品です。どちらもデュアル軸AiSV-10/10HVドライブですが、6290シリーズは最新の制御電子機器を搭載しており、31i-Bおよび関連プラットフォームだけでなく、0i-MDおよび0i-TDを含む新しいFANUC CNC世代と互換性があります。6127-H202は第1世代ユニットであり、主に30i/31i Model Aコントロールと一致します。お使いの機械が元々6127-H202で製造された場合、6290-H202に交換することは一般的に可能ですが、パラメータレビューとCNC互換性の確認が必要です — プラグアンドプレイが保証されているわけではありません。

Q3：H202には2つの軸がありますが、これは両方の軸が同じモジュール上にある必要があることを意味しますか？また、片方の軸のみが故障した場合はどうなりますか？

はい、H202はL軸とM軸の両方を駆動する単一モジュールです。2つのチャンネルは物理的に一緒に収容され、一緒に給電されます。診断で片方の軸チャンネルのみが故障したことが確認された場合でも、H202モジュール全体を交換する必要があります — チャンネルは個別に修理または交換できません。交換品を取り付ける際、両方の軸が新しいモジュールから動作可能になるため、以前機能していた軸も実質的に「新しい」ドライブを取得します。これは、この設計のモジュラーサーボアンプでは標準的な手順です。

Q4：H202はどのバッテリーを使用しますか？また、定期的に交換する必要がありますか？

H202はパナソニック BR-2-3 AGCT4Aリチウムバッテリーを使用しており、主電源がオフのときにメモリバックアップデータ（通常はエンコーダ絶対位置データ）を維持します。バッテリー寿命は使用状況や保管条件によって異なりますが、このドライブを実行している機械の定期メンテナンスの一部として、定期的な交換が推奨されます。バッテリーを交換する際は、パネルの裸の金属部分に触れないことが重要です — 特に、高電圧回路部分との接触を避けてください。電源オフ後も残留高電圧がコンデンサに残っている可能性があります。ドライブキャビネット内で作業する前に、機械のメンテナンスマニュアルに記載されている安全な放電待機期間に従ってください。

Q5：このモジュールは元々ヨーロッパ製のマシニングセンターに搭載されていました。他の地域の電源規格でも動作しますか？

A06B-6127-H202は400V AC三相入力を想定しており、これは標準的なヨーロッパの産業用電源（通常は国によって380～415V）に適合しています。また、日本（産業用400V供給を使用する場合）、アジアの一部、および同等の電圧で稼働するその他の地域の400Vシステムとも互換性があります。昇圧トランスと適切なHV電源モジュールなしでは、200Vまたは240V三相システムには適していません。お使いの施設の供給電圧がこのドライブの要件と一致するかどうか不明な場合は、注文前に電気技師に確認してください — 400Vドライブを互換性のない供給で動作させると、即座に障害状態またはハードウェアの損傷が発生します。
