| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6117-H304 |
3つの軸を1つのモジュールに 組み込み,不対称な電流を配置する正確な部品を注文していることを確認する最速の方法です.

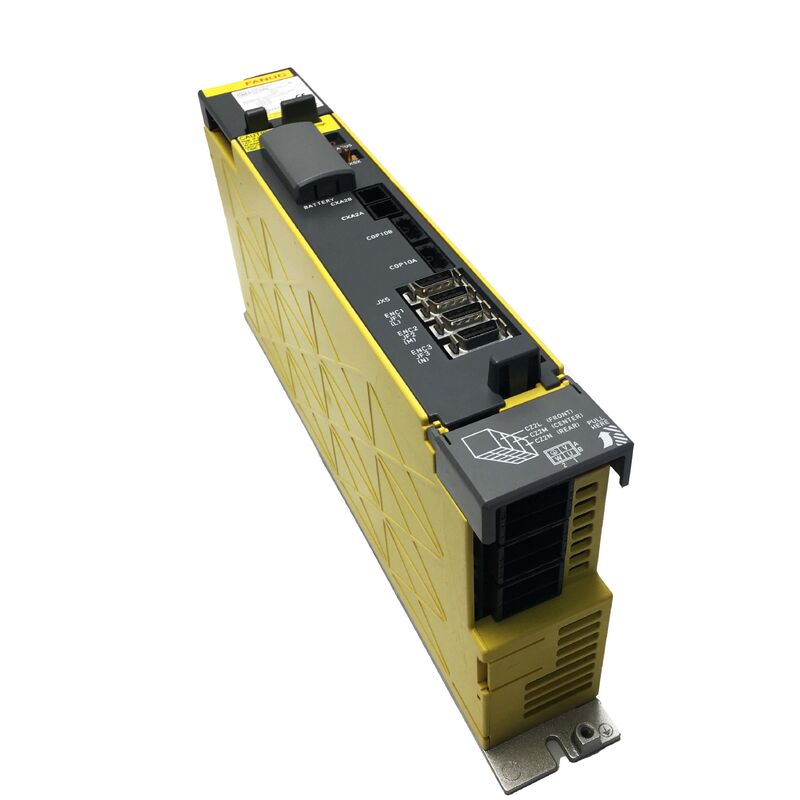

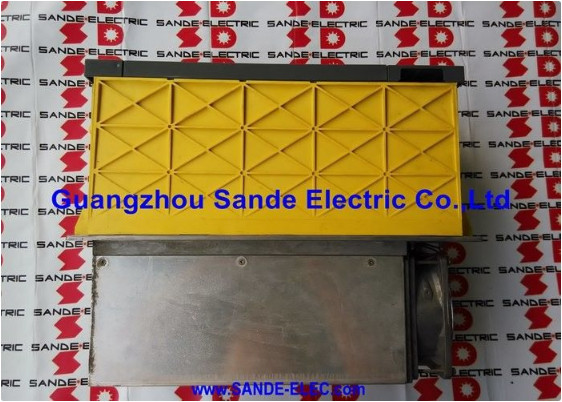

H304は,FANUCの6117 Alpha i伺服増幅器ファミリーの最大の3軸駆動です.
指定されたSVM3-20/20/40i (AiSV-20/20/40)単一のコンパクトユニットから3つのサーボ軸を同時に動かすが,すべてのチャネルが同一の電流を運ぶ対称的な3軸モジュールとは異なり,H304は電力を不均一に分配する.L軸とM軸はそれぞれ6点.5A,N軸は13Aを運んでいる.
機械の位置を決めるのです 機械の位置を決めるのです
Sande ElectricはA06B-6117-H304を新品と使用済み (検査済み) の状態で保管しており 0~3営業日以内に世界中に発送します
The 6117 series represents FANUC's mainstream 200V Alpha i servo generation — the modular drive family that became the backbone of FANUC's CNC systems through the 0i-C/D and 30i/31i control generations.
初期のアルファシリーズ (6090,6096) やベータシリーズ (6130,6132,6134) と異なり,6117アルファiラインアップは,現在の制御アルゴリズムであるHRV2とHRV3を導入しました.外部ヒートシンク構造の60mmより薄いモジュール幅標準として FSSB 光ファイバー通信
これらのモジュールは,aiPS電源モジュールと共に共有DCバスキャビネットに設置され,入力200VACを制御DCバスに変換する.
H304の DC バスの入力電力は 283 〜 325V DC で 9.5 kW 合計です この電源予算は 3 つの軸をすべて供給します
6117ファミリー内では,モジュールは単軸 (H1xx),二軸 (H2xx),三軸 (H3xx) まであります.H304は3軸の範囲の上部に位置し,H303から異なった,不対称な軸の電流配分.
SVM3-20/20/20i (H303) と SVM3-20/20/40i (H304) は同じファミリーの三軸モジュールであり,最初に見るとH304は1つのアップグレードされたチャネルを持つH303のように見える.しかし,設計の選択は,CNC加工センターの実際の軸負荷の違いを反映しています.
典型的な垂直加工センターでは,X軸とY軸がテーブルと列を水平平面に移動します.垂直運動に対して作用しないからですZ軸は違う
重力 に 直接 対立 し て 垂直 に スピンドル 頭 や テーブル を 動かし,しばしば 重い 作業 品 に 押さ れ て いる 時 です.
Z軸の切断は,給餌方向の切断力が高くなる.N軸は,多くのマシン構成でZ軸または同様の負荷を伴う主軸に接続されている..
H304をH303に置き換えるのは簡単ではありません N軸モーターはH304の13Aの出力にマッチされています5Aチャネルは,通常の切断条件下でオーバー電流でアンプを故障させる.
| パラメータ | 詳細 |
|---|---|
| 部分番号 | A06B-6117-H304 |
| また | A06B6117H304 |
| FANUC 指定 | SVM3-20/20/40i / AiSV-20/20/40 |
| シリーズ | FANUC 6117 アルファ i |
| 軸数 | 3軸 (L + M + N) |
| 定数入力 | 283~325V DC 9.5 kW |
| L軸の定位出力電流 | 6.5A |
| M軸の定位出力電流 | 6.5A |
| N軸の定位出力電流 | 13A |
| 定数出力電圧 | 240V AC |
| 制御インターフェース | FSSB (光ファイバーシリアルセルボバス) |
| HRV 支援 | HRV2とHRV3 |
| 内部の配線板 | A16B-2203-0680 について |
| 内部制御PCB | A20B-2101-004x |
| トランジスタ構成 | 2つの600V/50Aモジュール (L,M軸) + 1つの大きなモジュール (N軸) |
| 物理 的 幅 | 60mm |
| 冷却 | 外部ヒートシンク + 内外冷却ファン |
| 互換モーター | ai4/4000 から ai8/3000i アルファ i AC サーボモーター |
| 互換性のあるCNC | FANUC 0i-C/D, 30i, 31i, 32i |
| 要求する | aiPS電源モジュール (200Vシリーズ) |
| 製造者 | FANUC,日本 |
| 認証 | CE |
| 可能な状態 | 新品 / 中古品 (検査済み) |
| MOQ | 1本 |
| 日常 の 供給 | 100個まで |
| 発送 | 確定した支払から3営業日 |
| パッケージ | 元のパッケージ |
2つのモジュールはほぼ同じに見えます. 同じシリーズ,同じ物理的な幅,同じFSSBインターフェイス,同じキャビネットフィット. 部品番号の終わりの番号コードは,唯一の違いです.:
A06B-6117-H303= SVM3-20/20/20i 全3軸で 6.5A の定量出力機械の3軸すべてに類似した電流要求がある場合に使用されます. Z軸の負荷がX/Yよりも著しく重くない小さな加工センターや機械でしばしば見られます..
A06B-6117-H304= SVM3-20/20/40i LとM軸は6.5A,N軸は13A. 3番目の軸がより重い機械負荷を持ち,より高い連続電流容量を必要とする場合に使用される.
H303を装着する場合は,システムが正常に初期化しているように見えますが,意味のある切削負荷下でN軸に故障します. fitting an H304 in place of an H303 is generally feasible from a hardware perspective if the aiPS power supply budget supports it — but this should always be confirmed against your machine's original electrical documentation before installation.
新しいユニット3軸の故障が機械の完全停止を意味する装置では,新しいユニットはサービス履歴の不確実性を排除します.
使用された (検査された) ユニット3ヶ月保証があり,新しいユニット注文のリードタイムなしで棚に作業するスペアが必要なメンテナンスエンジニアのための実用的なストッキングオプションです.6117は成熟したプラットフォームです 質の高い使用ユニットは一般的に信頼性の高い作業用部品です.
注文する前に,現在の在庫の可用性を確認するために私達に連絡してください. 条件特有の可用性は変動します.
世界中にDHLとFedExで送料0~3 営業日複数の商品の注文では 組合せ送料が可能です
受け入れられる支払い方法:
輸入税と地方税は購入者の責任です.チェックアウト前に送料の見積もりが必要な場合は,当社に連絡してください.
| 条件 | 保証 |
|---|---|
| 新品 / 未使用 | 12ヶ月 |
| 使用済み/検査 | 3ヶ月 |
ユニットが損傷,不完全,説明通りでない,または機能していないことが証明された場合,リターンは受け入れられます受け取ってから4日. ユニットは,保証ラベルを完結した元の状態でなければなりません. 返品は購入者の費用です. 誤った配線,不一致な軸モーター接続による故障,保証の対象外である.
Q1: H304には3つの軸があります 失敗した軸の1つのチャネルを隔離して 他の2つのチャネルを隔離して 機械を動かすことができますか?
A06B-6117-H304は1つのDCバス接続と1つのFSSB通信リンクをCNCと共有する単一の統合モジュールです.1軸のチャネルが故障を発生した場合,L軸のIPMアラームかN軸の過剰電流である場合,モジュール全体が故障状態に入り,3つの軸も停止します..
これは3つの別々の単軸モジュールで構成されたキャビネットとは根本的に異なります. 一つのドライブが故障すると,他の2つが動作します.3軸のコンパクトな形状の要因の一つです機材の配置が小さく 単一の装置が故障すると 3つの軸が同時に壊れます
スピンドル稼働時間が重要な機械では,試験されたスペアH304を棚に置いておくことは検討に値します.
Q2:H304のLEDディスプレイのアラームコードは何を意味し,どうやって読み取るのか?
H304は7つのセグメントのLEDディスプレイを1つ搭載し,軸特有のアラームコードを回転させます.単位数字のコードはモジュール全体に適用されます.コード1は内部冷却扇が停止したことを示します.コード5はDCリンク低電圧アラームで,コードFは外部冷却扇が停止したことを意味します.
軸特有の故障が発生した場合,ディスプレイには,故障タイプと軸の両方を識別する文字または数字が表示されます.コード 8,9,AはそれぞれL,M,N軸の過剰電流を表示します.同じ文字から始まるコードが違う順序で同じ軸のIPM (インテリジェント・パワー・モジュール) 障害を表示する.
複合コード (b,C,d,E) は多軸の同時故障をカバーする.モジュールを取り除く前にどの特定のアラームコードが表示されるかを確認することは重要です FSSB通信エラー (コードLまたはU) は光ファイバーケーブルまたはCNCカードを指しますドライブのハードウェア自体ではありません
Q3: 私のマシンはこのモジュールに N 軸の IPM アラームを表示しています.それはモジュールが故障していることを意味しますか? それともモーターが原因なのでしょうか?
N軸 (高電流チャンネル) のIPMアラームは,駆動ハードウェアまたはモーターとそのケーブルから発生する.
駆動装置のIPMは過剰な電流を検知し,自らを保護するためにシャットダウンします. しかし,その過剰な電流の原因は,短回線モーターの巻き込みかもしれません.断熱機能が故障した損傷したモーター電源ケーブルドライブのハードウェアが故障した
モジュールを非難する前に500V DCメガオムメーターで各モーターフェーズとモーターフレームとの間の隔熱抵抗を測定する価値があります 1 MΩ以下の読み取りは,モーターまたはケーブルが欠陥の源であることを示唆します.
モーターとケーブルがきれいに確認され 動きが指示されなくても リセット後すぐにアラームが戻ります
Q4: A06B-6117-H304 は FANUC 0i と 30i/31i のコントローラと互換性があるか?
6117 アルファiシリーズは 両世代とも対応します
FANUC 0i-C または 0i-D システムでは,H304 は FSSB を介して CNC のサーボカードに接続し,そのコントローラーのパラメータセットで動作します.同じモジュールは,ハードウェアが設計された完全なHRV3の電流制御アルゴリズムをサポートする異なる,より能力のあるパラメータ環境で動作します..
物理的なハードウェアは同じで,制御性能はCNCが設定されているものに依存します.
交換モジュールに変更なしで適用されます. 交換モジュールは,交換部品番号が同じで,モータータイプとエンコーダー構成が変わっていない場合.
Q5: モジュールには2つの冷却ファンがあります どれだけの保守が必要ですか? 扇風機の故障は機械にどのように影響しますか?
H304には内部扇風機 (モジュール内側) と外部の扇風機がヒートシンクフィンに搭載されている.
内部扇風機はモジュール内の電源装置を通って空気を循環させ,外部の扇風機はヒートシンクからの散熱を支援する.
扇風機の故障は,特定のアラームを誘発します. 内部扇風機停止のコード1,外部の扇風機停止のコードF.両方のファンもモジュール全体を交換することなく交換可能である. ファン寿命は通常10の範囲で評価されます.周りの温度によって3万時間稼働するので,毎日2~3シフトで動く機械では,5~7年周期で換気扇を入れ替えるのが合理的な予防的な保守です.
扇風機の故障は すぐに壊滅的な損害を 引き起こさないしかし,熱保護システムは,内部温度がトリップの限界を超えるとモジュールを故障します. これは暖かいキャビネットで負荷下ですぐに起こる可能性があります.キャビネットの内部をきれいにして 障害のない状態に保ち,定期的な検査中に扇風機のアラームコードを監視することで,モジュールの寿命が大幅に延長されます.
