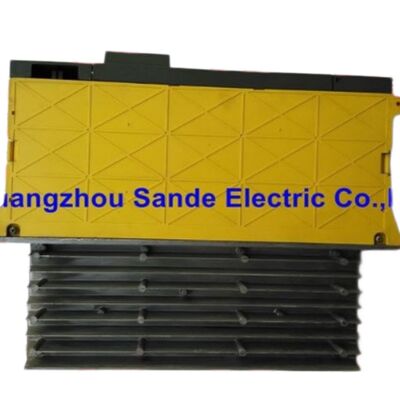

A06B-6117-H206 FANUC AC サーボアンプリーファーのユニット A06B6117H206 AO6B-6II7-H2O6

FANUC A06B-6117-H206 アルファ・i サーボアンプリファーのモジュール AiSV 20/40

製品説明

についてA06B-6117-H206これは2軸のアルファi 伺服増幅器モジュールFANUCはαi SV 20/40この順序の仕様は,FANUCの構成表で,200VAC入力サーボアンプファミリーで,FSSB インターフェースを通した i シリーズ CNC.

これは同じモジュールボディに 1 つの軽量軸と 1 つの大きな容量軸を必要とする機械のための 定義された 2 軸増幅器です

FANUCの仕様表は,FANUCの仕様表に示されている.L軸 6.5 アームで 20 Apeak 名目電流制限生産はM軸は,40Apeak名目電流制限で13アームで評価されています.

この不対称な構造が H206 が 20/20 や 40/40 のバージョンと交換できない理由です20/40のペアリングは製品の核心のアイデンティティです.

FANUCのラインナップと機械的なグループ位置SVM2-20/40iについて幅60mm,外側のフィンフレームカテゴリー,および外部次元セクションは,このモデルをマップします輪郭図 2 / パネル切断 2 / メンテナンスの領域 1リアルなパネルでは重要だ

交換増幅器は,不要な変更を強制せずに既存のキャビネットスペース,冷却経路,マウントプランに適合する場合にのみ有用です.

商業的には H206 は 部品の購入者が 投機的な交換ではなく 正確な交換を 求めるタイプです

サービス状況では,オリジナルの混合軸増幅器の配置を維持することで,パラメータの混乱を避け,再稼働を簡素化します.機械の製造者の原設計に合わせる.

FANUCの正しい名称が重要な理由ですA06B-6117-H206 = αi SV 20/40 = 双軸混合電流サーボアンプ.

テクニカルデータ

よくある質問

Q1:A06B-6117-H206の公式FANUC表記は?
FANUCはこのモデルをαi SV 20/40設計説明書には,現在と同じクラスとSVM2-20/40i.

単純に言うと,両チャンネルが同じ出力クラスではない2軸のサーボアンプです.

この混合構造が モジュールの特徴です

Q2: このアンプの出力値は?
FANUC SVM 仕様表にはL軸 6.5 アーム 20 Apeak 名目電流制限そしてM軸 13Armsで40Apeak名目電流制限これはH206の技術的な特徴です

均衡20/20増幅器でもバランス40/40増幅器でもなく,意図的に2つの異なる電流クラスに分かれています.

Q3:なぜH206は他の2軸αi増幅機と交換できないのか?
なぜなら,FANUC αiファミリーでは,二軸モジュールは特定の電流組み合わせによって組織されているからです.

20/40ユニットは,20/20または40/40ユニットとは異なる方法で選択され,その違いはモーター/増幅器のマッチと軸側電気行動に影響します.

物理的に類似したモジュールを誤った電流クラスから使用すると,単純な交換が稼働問題になります.

Q4: このモデルはどんなキャビネット形式を使用していますか?
FANUCのラインナップは,このクラスを幅60mmのアンプファミリー外側の次元セクションの地図SVM2-20/40iに図面図2 パネル切断2 メンテナンスの領域1.

メンテナンスエンジニアにとって これは便利です 組み立て前に キャビネットのフィット 切断の互換性 必要なサービス クリアランスをチェックするための 基礎的な出発点だからです

Q5: この部品を買う前に確認すべきことは何ですか?
設置されたオーダー仕様をまず確認し,その後に軸配置,インターフェースタイプ,キャビネット形式をチェックする.

FANUCのマニュアルがこのアンプファミリーをiシリーズのFSSB付きCNC機械が同じ制御アーキテクチャを使用していることを確認することが重要です.

模型の正確なマッチングは,この模型のような混合軸モジュールでは特に重要です. ユニットの値は,その特定の20/40組み合わせではなく,その外観にあります.
