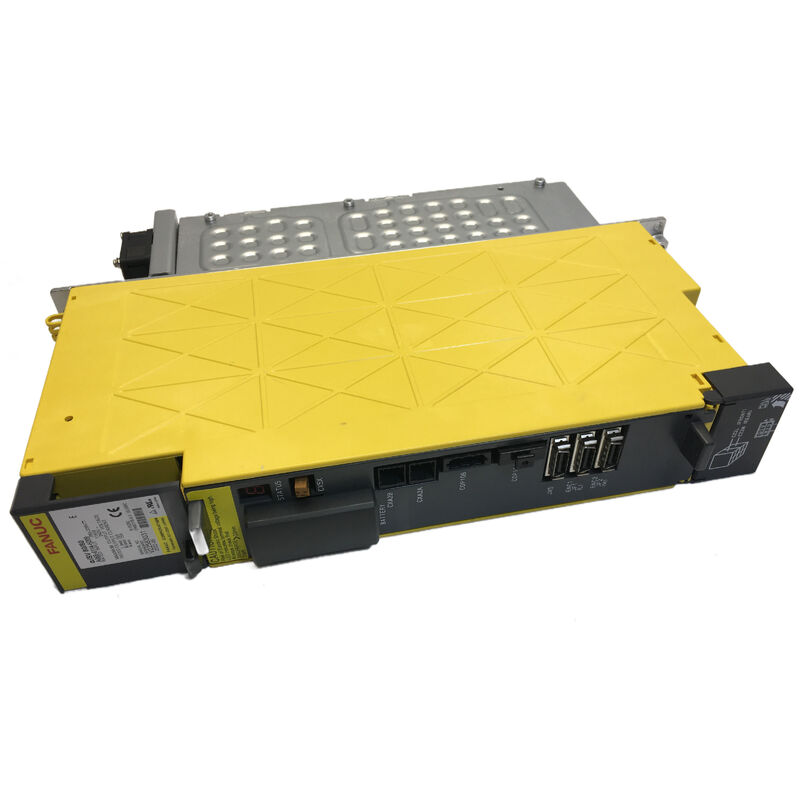

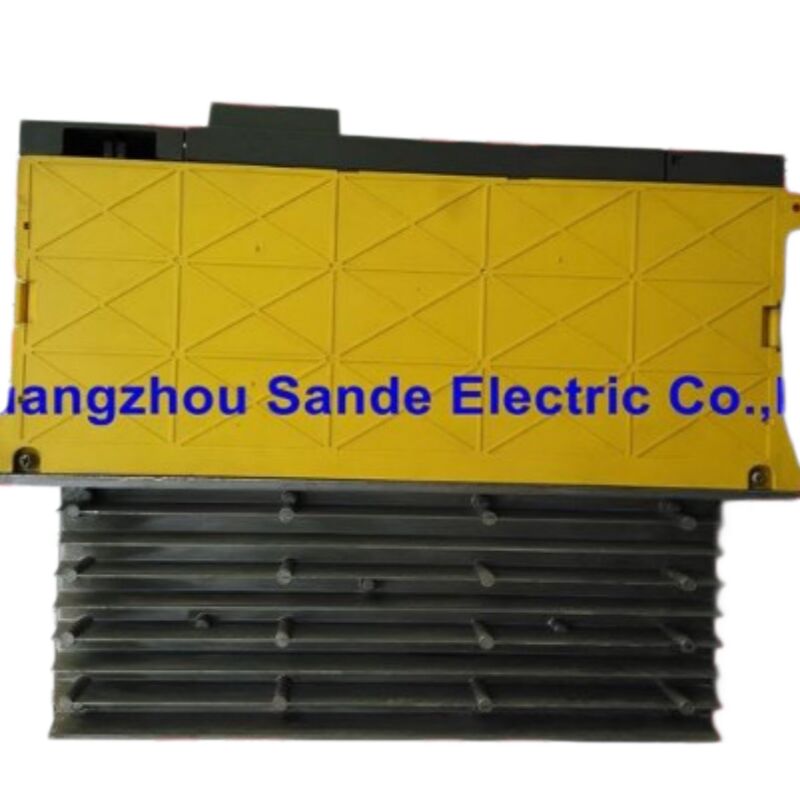

FANUC A06B-6114-H109 — Alpha i SVM1-360i、6114シリーズ最大の単軸モジュール

サーボドライブ交換作業の中には、簡単なものもあります。しかし、SVM1-360iはそうではありません。

A06B-6114-H109は、FANUCの6114 alpha iシリーズの最上位に位置します。定格出力115A、内部に400AのIGBTトランジスタモジュールを3基搭載、150mmのキャビネット幅、そしてSVM1-360iという名称は、alpha i単軸モジュールファミリーにおける360クラスの電流ティアを意味します。これは、大型マシニングセンタの最も負荷の高い主軸用に設計されており、モータ電流要件がミッドレンジドライブでは対応できないような、特大ロータリーテーブル、重量パレット、または大型ミーリングヘッドを駆動するような軸に対応します。

このユニットを正確に調達し、迅速に出荷することが、高価な機械が待機するのではなく、部品を生産し続ける鍵となります。Sande Electricは、A06B-6114-H109を新品および検査済み中古品で在庫しており、0～3営業日以内に世界中に発送します。

Alpha i SVM：Beta SVUとは異なるアーキテクチャ

複数の製品世代にわたるFANUCサーボドライブを調達する方は、基本的な構造上の分割に気づくでしょう。Beta SVUファミリー（当社のカタログの他の場所でカバーされている6093シリーズ）は、スタンドアロンユニットです。それぞれに独自の電源が内蔵されており、入力ACを直接変換し、AC電源が利用可能な場所ならどこにでも独立して取り付けられます。Beta SVUは、独自の電源を搭載しているため、ドライブスタックの他の部分とは反対側に配置することも可能です。

A06B-6114-H109は、全く異なるアーキテクチャです。SVM — サーボモジュール — 電源は内蔵していません。共有のaiPS (Alpha i Power Supply)モジュールからDCバス電源を受け取ります。このモジュールは、入力三相ACを、そのバス上のすべてのSVMモジュールが引き出すDCリンク電圧に変換します。1つのaiPS（または高負荷用途では、並列に2つのaiPSモジュール）がDCバスに電力を供給し、個々のSVMおよびスピンドルモジュールがそのバスから出力電力を引き出します。

このアーキテクチャには、直接的な結果が2つあります。第一に、A06B-6114-H109は、互換性のあるaiPSを含むドライブキャビネットに取り付ける必要があります。通常、バス上の総負荷に対して十分な連続電力定格を持つA06B-6110またはA06B-6111シリーズの電源モジュールです。第二に、aiPSの故障は、そのバス上のすべてのSVMを同時にオフラインにします。一方、Beta SVUシステムでは、スタンドアロンユニットの電源故障は、その軸のみに影響します。どちらのアーキテクチャにも正当な用途がありますが、SVMバスアーキテクチャは、複数の高出力軸がグループ化されており、電源効率と集中型回生処理が、スタンドアロンユニットの配置の柔軟性を上回る場合に選択されます。

SVM1-360iが6114 Alpha iモジュールレンジのどこに位置するか

6114シリーズは、同じFSSB光ファイバインターフェースと基本的なアーキテクチャを共有する、幅広い電流クラスをカバーしています。単軸モジュールは、徐々に大きな電流ティアへとステップアップしていきます。

• SVM1-20i (H101) — 定格6A、幅60mm、最も軽量なalpha iモータ
• SVM1-40i (H102/H103) — 定格11A、幅60mm
• SVM1-80i (H105) — 定格19A、幅60mm、100A IGBTモジュール1基
• SVM1-160i (H106) — より大型のIGBT、中～高クラス
• SVM1-360i (H109) — 定格115A、幅150mm、400A IGBTモジュール3基 — ファミリー内で最も高い単軸モジュール

H106からH109へのジャンプは大きいです。SVM1-360iは幅150mmで、最小の60mmモジュールの2.5倍の幅があり、それぞれ400A定格の3つのIGBTトランジスタモジュールを内蔵し、並列構成で配置されて115Aの連続出力能力を実現しています。このモジュールは、単軸alpha i SVMレンジの物理的および電気的な頂点です。これは、FANUCの最大のalpha iサーボモータ、すなわち、大型フォーマットのマシニング機器の最も負荷の高い主軸に搭載されるα50i/3000およびαC50クラスのモータに対応します。

技術仕様

3つのIGBTアーキテクチャとその保守への影響

小電流クラスのほとんどのalpha i SVMモジュールは、単一のIGBTトランジスタモジュールを使用しています。SVM1-80i (H105)は100Aトランジスタを1基使用し、中クラスモジュールは徐々に大きな単一デバイスを使用します。SVM1-360iは異なります。3つの個別の400A IGBTモジュールが内部に搭載され、並列動作して合計出力電流能力を実現します。

この3つのトランジスタ構成には、いくつかの影響があります。L軸の過電流フォルト（LED表示8）または同じ軸のIPMフォルト（LED表示にドットが付いた数字、例：8.）は、3つのトランジスタのいずれかから発生する可能性があります。3つのうち1つのトランジスタが故障しても、必ずしも即座に完全な出力故障が発生するわけではありません。ユニットが完全に故障する前に、高負荷条件下で断続的な過電流トリップとして現れる可能性があります。このパターンを早期に認識することで、予期せぬハードストップを回避できます。

内部冷却ファンとヒートシンク上の外部ファンの両方が重要な機能を果たします。定格入力電力26kWでは、高電流負荷での持続的な動作はかなりの熱を発生させます。外部ヒートシンクファンは、IGBTモジュールにとって主要な熱管理コンポーネントです。その故障は、熱損傷が発生する前に、通常、前面LEDにアラームコードF（外部冷却ファン停止）をトリガーします。定期的なメンテナンス中に両方のファンをチェックし、ファンアセンブリを消耗品スペアとして用意しておくことは、SVM1-360iを主軸の高デューティサイクル軸で稼働させているあらゆる機械で良い習慣です。

ソフトウェアバリアント：#J006および#N

A06B-6114-H109は、ベース構成と少なくとも2つの文書化されたソフトウェアバリアント、すなわち#J006および#Nで利用可能です。これらの接尾辞は、制御カードにインストールされている工場出荷時のソフトウェアオプションを示しており、通常、高解像度フィードバック処理、特定のHRVアルゴリズムバージョン、または特定のモータと工作機械のペアリングのためのアプリケーション固有のパラメータセットなどの機能を示します。

既存の機械の同等品交換の場合、バリアントは可能な限り元のユニットのラベルと一致する必要があります。ほとんどの場合、ベースのH109を#J006または#Nバリアントに置き換えても（またはその逆でも）、即座にハードウェアフォルトが発生することはありませんが、CNCがバリアントの機能セット用に特別に構成されていた場合は、パラメータ調整が必要になる可能性があります。

元のユニットのラベルがまだ読める場合は、注文する前に接尾辞を含む完全な部品番号をメモしてください。接尾辞が不明な場合、または元のユニットラベルが破損している場合は、CNCモデルとモータタイプを添えてお問い合わせください。お客様の用途に最適なバリアントについてアドバイスいたします。

状態オプションと在庫

新品のA06B-6114-H109ユニットは、オリジナルの梱包に入った純正FANUC製品で、一度も取り付けられていません。これらは12ヶ月の倉庫保証が付いており、継続的な高生産環境にある機械にとって、リスクが最も低いオプションです。主軸の115Aドライブで、予期せぬダウンタイムが高価な場合、新品在庫はそのプレミアムに見合う価値があります。

中古検査済みユニットは、廃止された機械から調達され、両軸およびFSSB通信の機能を検証するためにテストされ、3ヶ月の保証が付いています。注文前にどちらの状態でも在庫を確認するためにお問い合わせください。高電流alpha iモジュールはすぐに在庫がなくなります。

注文、支払い、発送

DHLおよびFedExによる世界中への発送。支払い確認後0～3営業日以内。複数品目の注文には、同梱発送が可能です。

支払い方法：

• 銀行振込 (T/T) — 全ての注文金額
• PayPal — $500までの注文
• ウェスタンユニオン — 全ての注文金額

輸入関税および地方税は、購入者の責任で目的地で支払われます。

保証と返品

返品は、受領後4日以内に破損、不完全、説明と異なる、または機能しないことが確認されたユニットに対して受け付けられます。ユニットは、保証ラベルを貼ったまま元の状態で返品する必要があります。返品送料は購入者の責任です。保証は、不適切な取り付け、電源の不一致、または納品後の物理的な損傷による損害には適用されません。

よくある質問

Q1: A06B-6114-H109はSVMと表示されていますが、それは別途電源モジュールが必要であることを意味しますか？互換性のあるものは何ですか？

A: はい。電源内蔵のFANUC beta SVUユニットとは異なり、SVM1-360iはバス接続モジュールであり、共有aiPS (Alpha i Power Supply)から主DC電源を受け取ります。aiPSモジュールは、入力三相ACを整流し、そのバス上のすべてのSVMおよびスピンドルアンプモジュールが引き出すDCバスを維持します。単一のSVM1-360iの場合、互換性のあるaiPSが同じドライブキャビネットに存在し、このモジュール（26kW定格入力）および同じバスを共有する他のモジュールの合計負荷をカバーするのに十分な連続電力定格を持っている必要があります。A06B-6110およびA06B-6111シリーズは、6114 SVMモジュールで一般的に使用されるaiPSファミリーです。aiPSがすでにキャビネットに取り付けられて機能している場合、SVM1-360iのみの交換は、DCバスコネクタでの直接交換です。

Q2: H109は、6114レンジの他の単軸モジュール、特にH106とどう区別されますか？また、自分の機械がどちらを使用しているかを確認するにはどうすればよいですか？

A: H109はSVM1-360iで、定格出力115A、内部IGBTモジュール3基、幅150mmです。H106は、同じ6114ファミリーの低電流単軸モジュールですが、IGBT構成が小さく、キャビネット幅も狭いです。最も簡単な確認方法は、取り付けられているユニットのラベルです。FANUC部品番号とSVM名称（H109の場合はSVM1-360i）がモジュールラベルに直接印刷されています。ユニットが取り外されていてラベルが破損している場合は、機械の電気キャビネットのドキュメントまたはCNCパラメータ画面を確認してください。FSSBを備えたFANUC CNCコントローラは、サーボメンテナンス画面で接続されているアンプモデル識別子を表示できます。物理的には、幅150mmと2つのファン冷却構成（内部ファンと外部ヒートシンクファン）がH109の特徴であり、同じシリーズのより狭いモジュールと区別されます。

Q3: 交換用H109を取り付けた後、CNCで軸有効化時にすぐにサーボアラーム8（L軸過電流）が表示されます。最初に何をチェックすべきですか？

A: Alpha iモジュールのLEDに表示されるアラーム8は、ドライブハードウェアによって検出されたL軸過電流状態を示します。最初のチェックはモータ配線です。モジュールからモータへのU、V、W電源ケーブルに、相間または相とアース間の短絡がないか点検してください。これは、特にモジュール交換中にモータケーブルの近くで作業を行った場合、起動時の即時過電流の一般的な原因です。次に、各モータ端子とアース間のモータ巻線絶縁を500Vメガオームメータで確認してください。1MΩ未満の読み取り値は、ドライブの状態に関係なく過電流をトリガーするモータ絶縁劣化を示唆します。第三に、軸のCNCサーボパラメータ、特にモータコード（パラメータ2020）が、H109に接続されているモータタイプを正しく識別していることを確認してください。不適切なモータコードは、ドライブが実際のモータに適さない電流制限を設定し、通常の加速負荷で早期の過電流検出をトリガーする可能性があります。

Q4: A06B-6114-H109は、標準のαiモータ範囲だけでなく、αCシリーズのalpha iモータも駆動できますか？

A: はい。αC (alpha core)モータシリーズと標準のαiシリーズは、同じFANUCサーボフィードバックと電源インターフェースを使用しており、SVM1-360iは50クラスの大型αCモータに適したサイズです。重要な要件は、動作負荷と速度範囲におけるモータの最大電流要求が、H109の115A連続出力能力の範囲内であることです。CNCのモータコードパラメータは、使用中の特定のαCモータモデルに設定する必要があります。CNCはこれを使用して、電流制限、加速プロファイル、およびフォルトしきい値を計算します。FANUCは、αiモータと同じパラメータマニュアルセクションでαCモータのモータコード割り当てを文書化しています。別個のパラメータセットは必要ありません。機械が元々特定のαCモータでコミッショニングされていた場合、元のH109ユニット（またはCNCの保存されたパラメータ）のパラメータセットには、すでに正しいモータコードが含まれています。

Q5: A06B-6114-H109のソフトウェアバリアント接尾辞#J006および#Nは何を示し、交換にはバリアントを正確に一致させる必要がありますか？

A: FANUCサーボアンプモジュールにおけるソフトウェアバリアントは、通常、制御カードのファームウェアに工場出荷時にインストールされたオプションをエンコードします。一般的な例としては、特定のHRV（高応答ベクトル）アルゴリズムバージョン、高解像度エンコーダインターフェース設定、およびアプリケーション固有のモータサポートの追加が含まれます。#J006接尾辞は、通常、特定の工作機械OEMアプリケーション向けに有効化されたサーボソフトウェア機能の特定の組み合わせを示します。#N接尾辞は、複数のFANUC製品ライン全体で使用される標準のソフトウェアバリアント表記です。交換の場合、正確なバリアントの一致が最も安全なアプローチです。これにより、CNCパラメータの調整を必要とせずに、新しいユニットのファームウェア動作がオリジナルと同一であることが保証されます。実際には、同じH109ベース部品番号内で1つのバリアントを別のバリアントに置き換えても、ハードウェアは同一であり、バリアントの違いは主にパラメータのデフォルトまたは利用可能な機能にあり、基本的な動作ロジックではありません。しかし、一致しないバリアントの置き換え後にCNCがサーボ初期化警告を表示した場合、または軸が最初に有効になったときに予期しない動作をした場合は、CNCのサーボメンテナンス画面に表示されるアンプソフトウェアバージョンを機械のコミッショニング記録と比較し、影響を受けるパラメータを調整してください。注文前にバリアントの入手可能性を確認する必要がある場合は、お問い合わせください。
