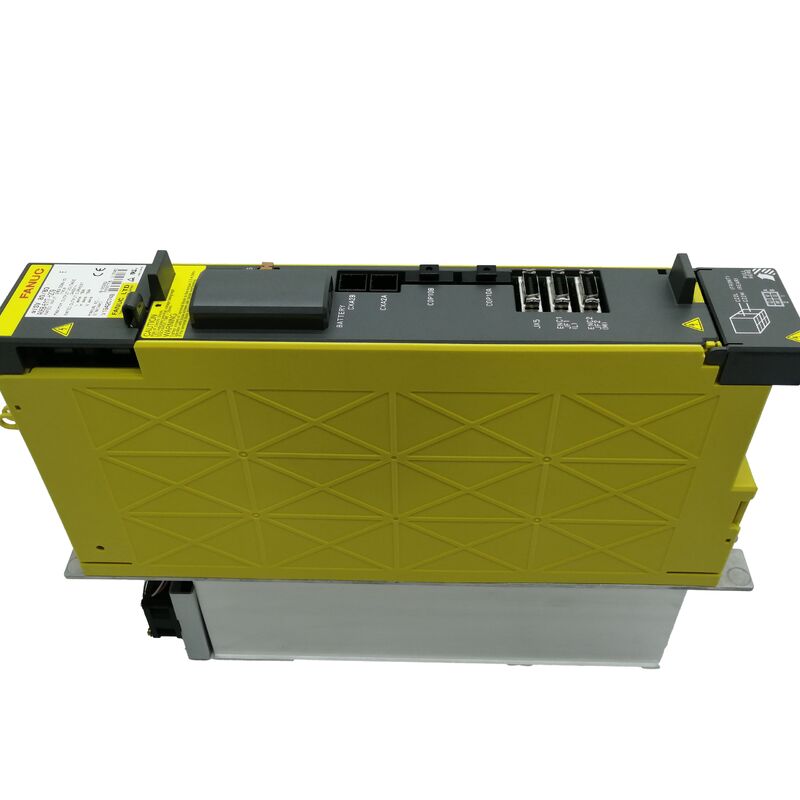

A06B-6117-H103 FANUC AC サーボアンプリーファーユニット A06B6117H103 A06B-6117-H103

FANUC A06B-6117-H103 アルファ・i サーボアンプリフォームモジュール AiSV 20

製品説明

についてA06B-6117-H103これは単軸アルファi伺服増幅機モジュールFANUCが確認した■SV 20FANUCのメンテナンスマニュアルには,この注文仕様が記載されています.200VAC入力単軸増幅器グループと,共通のSVM仕様が家族を結びつけるFSSB インターフェースを持つ i シリーズ CNC (B モデル).

これは,機械が複合多軸モジュールではなく専用1軸のサーボチャネルを必要とする場合に使用される増幅器のタイプである.

技術的な買い手にとって 重要な仕様は 現在のクラスです

FANUCの仕様表は6.5 武器の定位出力そして20 最大名目電流制限についてSVM1-20i, が表される同じ現在のクラスである■SV 20設定表に

FANUCは,SVMの制御方法として,トランジスタ (IGBT) ブリッジによるシナス波PWM制御この増幅器ファミリーがCNC伺服器アプリケーションで予測可能な振る舞いをしている部分です

機械的に,αiラインナップは20iクラスで幅60mm,外側のフィンのないグループ,および外側の次元セクションマップSVM1-20iに輪郭図 1 / パネル切断 1 / メンテナンスエリア 1.

H103はよりコンパクトな αi サーボアンプ形式の1つになります空間が限られているキャビネットで便利で,元のパネルのデザインは狭い単軸モジュールの周りに構築されました.

製品ページの観点から H103 は,搭載されている FANUC αi 伺服システムのモデル特有の代替として最も適しています.

幅広く"多くのマシンに合致する"アンプではなく,明確に定義されたアンプです単軸20級FSSBセルボアンプ.

機械の再構築業者,MROの購入者,サービス部門にとって その明瞭さが 正確に部品を有用なものにします

元のアーキテクチャを変更することなく安定したサーボ制御を復元する作業の場合,適切な1軸 αiモデルは時間を節約し,回避可能な起動問題を軽減します.

テクニカルデータ

よくある質問

Q1: FANUCの公式モデル名付けでは A06B-6117-H103 は何ですか?
FANUCは,その部品を■SV 20添付説明書には,対応する20級単軸増幅器が,SVM1-20i同じ電流クラスで

この手動入力で H103 は単軸アルファi20級サーボアンプ.

Q2: このアンプはどの出力クラスに属していますか?
FANUC SVM 仕様表で割り当てられる6.5 武器の定位出力そして20 最大名目電流制限についてSVM1-20iクラスは

買い手や技術者にとっては H103 の基本的な電気的アイデンティティです 20 級の単軸増幅器に属し 40 級以上の容量を持つバージョンには属しません

Q3:このモデルファミリーにはどんなCNCインターフェースが関連しているのですか?
FANUCは,このサーボアンプファミリーがFSSB インターフェースを持つ i シリーズ CNC (B モデル).

正確な置き換えは 現在のクラスだけでは決まっていないからです

増幅器は,CNCが使用する通信方法と,その周りの駆動システムに一致しなければなりません.

Q4:H103はコンパクトキャビネットモデルですか?
はい,αiラインナップでは,外のフィンのない60mmのクラス単軸のモデル20iを輪郭図 1 / パネル切断 1 / メンテナンスエリア 1.

実用的なパネルでは,よりコンパクトなαi増幅器体の中に位置し,より狭い単軸モジュールのために設計されたキャビネット内で作業する際に役立ちます.

Q5:A06B-6117-H103を交換する前に何を確認すべきですか?
サービスチームは,設置されたアンプの正確な注文仕様を確認し,機械のFSSBベースのαiアーキテクチャを確認する必要があります.代替品は,元の1軸20クラスの要件に一致する確認.

パネルのフィットと周辺の冷却状態を確認することも賢明です.

FANUCの伺服システムでは,アンプの正確なクラスに一致することは,設置後に延長された稼働作業を避ける最も安全な方法の一つです.
