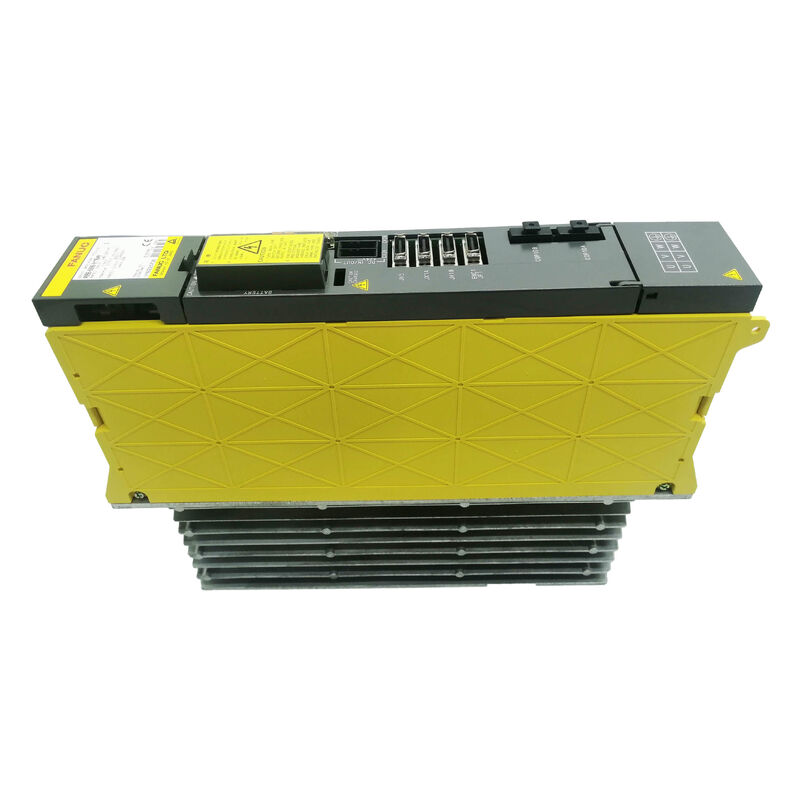

A06B-6096-H206 FANUC ACサーボアンプユニット A06B6096H206 A06B-6096-H206

FANUC A06B-6096-H206 ◎ アルファ SVM2-40/40 双軸サーボモジュール 12.5A / 12.5A / FSSB / シリーズ 16i / 18i / 21i

部品番号:A06B-6096-H206

製造者:FANUC株式会社 (日本)

製品タイプ:双軸交流サーボアンプリフォームモジュール

SVM2-40/40 平等の電流クラスで2つの軸

A06B-6096-H206は,SVM2-40/40です. L軸とM軸の両方が同一の12.5A定位出力で,対称的な二軸アルファ伺服モジュールです.40/40の指定は,両チャネルが同じ電流クラスのモーターを同等の能力で動かすことを意味します.これは,両軸が同等の負荷プロファイルを持つ機械工具の構成である. 双軸は,キャビネット内の単一の増幅器スロットを共有する.

A06B-6096シリーズは,CNCと駆動モジュールの間のFSSB光ファイバー通信を使用しています.これは以前の6090と6066Alpha Cシリーズの主要な違いです.パラレル PWM インターフェースのワイヤリングを使用した6096 SVMは,従来の6090 SVUCシリーズのように自律調節するAC入力ではなく,従属のPSM (電源モジュール) によって供給される共有DCバスから汲み取られている.これらの2つの変更は,FSSB通信と共有DCバスが,6096をAlpha SVM世代として定義し,シリーズ16i/18i/21i iシリーズCNCシステムにマッチしました..

A06B-6096 双軸範囲のH206

この後尾は,チャンネルごとに電流クラスをコードする.H206は,チャンネルあたり12.5Aで,SVM2ファミリー内の高容量変種である.SVM2の変種より小さい電流を必要とする軸駆動モーターのために提供, H206 は正しい仕様です.不対称なモーターペア (L軸とM軸が異なるサイズモーターを動かす場合),異なるチャネル単位電流評価を持つ不対称なSVM2変種が指定される.H206はマッチしたペアです

設置されたモジュールの部品番号を,そのラベルから確認します. SVM2ファミリーの隣接するサフィックスが現在のクラスで異なります.物理的な形は似ていますが 電気仕様は違います.

基本規格

よくある質問

Q1:A06B-6096-H206とH204 (SVM2-20/20) の違いは何ですか?

両者はFSSBインターフェースを持つ二軸アルファSVMモジュールである.H206はチャンネル1回あたり12.5Aを提供し,H204はチャンネル1回あたりより低い定位電流を提供します.正確な変異は,接続されたサーボモーターの名電流によって決定されます.高い電流を要するモーターでH204をH206に置き換えると,過電流の故障が発生します.

Q2:A06B-6096-H206は外部PSM電源が必要ですか?

はい.6096 SVMは,同伴Alpha PSM (A06B-6087またはA06B-6088シリーズ) によって供給される共有DCバスから抽出されます.PSMは,受信する三相交流電流を直線し,すべての接続されたSVMおよびSPMモジュールにDCバス電圧を提供します.接続されたモジュールの合計負荷をカバーします.

Q3: L軸とM軸の両方が同時に 警鐘を鳴らした.これはモジュール欠陥ですか?

SVM2モジュールの両軸の同時アラームは,モジュールレベルの故障 (共有DCバス損失または制御電源故障) または上流状態 (PSM故障,FSSB通信障害) を示すことができる.まずPSMの状態を確認し,このモジュールへのFSSBケーブル接続を確認PSMの故障は,すべてのSVMとSPMモジュールを同時にオフラインにすると,すべての軸で同時にアラームを生成します.

Q4:A06B-6096-H206の交換にはCNCパラメータの変更が必要ですか?

類似したSVM2-40/40の交換には,通常,CNCパラメータ変更は必要ありません. 軸パラメータは,CNCのSRAMに保存され,アンプ交換の影響を受けません. インストール後,FSSBの軸配列をCNCで確認し,モジュールの物理位置と駆動キャビネットに一致する.

Q5:A06B-6096-H206はどこから来たの?

FANUC CNC アフターマーケットを通じて 専門のアルファアンプディーラーと CNC 修理会社は交換と余剰ストックを持っています.両方のチャネルにおける実際のモーター負荷下での機能試験は,最も信頼性の高い受容確認です..
