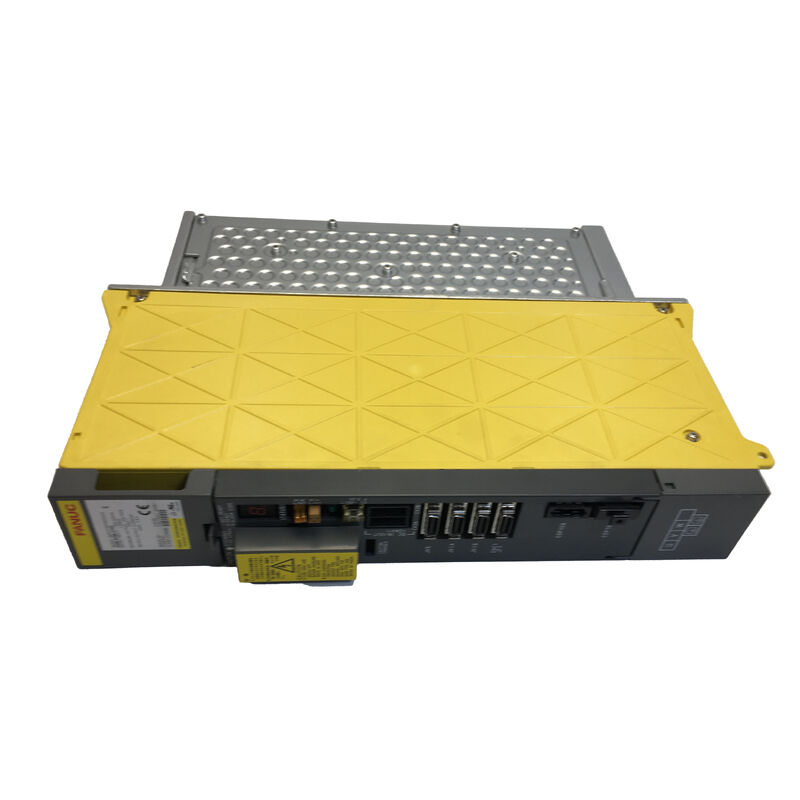

A06B-6096-H201 FANUC ACサーボアンプユニット A06B6096H201

FANUC A06B-6096-H201 ◎ Alpha SVM2-12/12 双軸セルボモジュール 3A / 3A / 283 ◎ 325V / FSSB

SVM2-12/12 低電流端のコンパクトダブル軸

A06B-6096-H201は,FANUCのAlpha FSSB SVMファミリーの最低電流の二軸モジュールであるSVM2-12/12であり,LとMチャンネルの両方で3.0アームを持っています.それはアルファSVM2範囲の小さな端で単一のモジュールから2つのサーボ軸を扱う, making it the correct unit for compact CNC machine configurations where two light-duty axes share an amplifier without requiring the current capacity of the 40/40 or 80/80 variants that fill the same cabinet slot at higher cost.

A06B-6096シリーズのすべてのモジュールと同様に,H201は,同伴Alpha PSM (電源供給モジュール) によって供給される共有DCバスを利用し,FSSB光ファイバーケーブルでCNCと通信する.FSSB軸割り当ては,CNCの軸パラメータで定義されています. 各LとMチャネルは,ドライブチェーンの独自のFSSBアドレスを取得します..

SVM2-12/12の指定は,このモジュールを同じファミリーの高電流二軸変種と区別する.各チャネル電流評価は主要な選択基準である:モーターの連続スタンド電流は,アンプチャチャネルの 3 の範囲内にある必要があります..0 腕の指定.これを超えると過電流障害や熱過負荷が発生する.設置された機械が軸あたり3.0 腕以上を必要とするモーターを使用した場合,高電流クラスを持つ SVM2 バリアントが正しい仕様です.

基本規格

SVM2 ファミリーコンテキスト

SVM2は,A06B-6096シリーズのすべての二軸モジュールをカバーする.H201は3.0A/3.0Aで最小です.隣接した変種には,より大きなスタンド電流需要を持つモーターの1チャネルあたり電流の評価値が高くなります.物理形式とFSSB通信アーキテクチャはSVM2ファミリー全体で共有されていますが,異なる電流評価を持つモジュールは異なる内部電源コンポーネントを持っています.異なる名値熱性能異なるモーターパラメータの構成は 互換性がない

H201 を交換する際には,設置されたモジュールのラベルから完全な部品番号を確認します. An adjacent SVM2 number in the cabinet may have a higher current rating and a different motor type mapping — fitting it against an H201's motor load risks parameter mismatch or amplifier undersizing in the other direction.

よくある質問

Q1: FANUCの SVM2 ラインナップの A06B-6096-H201 は何ですか?

これはAlpha FSSB SVMシリーズの中で最も低電流の二軸モジュールであるSVM2-12/12です. LとMチャンネルの両方が3.0Arms連続で評価されています.それはアルファSVM2の電流範囲の小さな端で1つのモジュールから2つのサーボ軸を駆動軽量軸モーターを搭載したコンパクトなCNC機械の構成用に

Q2:A06B-6096-H201は別々のPSM電源が必要ですか?

A06B-6096 SVMシリーズは,Alpha PSM (A06B-6087またはA06B-6088シリーズ) によって供給される共有DCバスから得ています.PSMは,すべての接続されたSVMとSPMモジュールの総電流需要を満たすように格付けされなければならない.H201は,自前のAC入力を自己修正しない.

Q3:H201は高流のSVM2変種に置き換えられるか?

物理的には同じキャビネットスロットに収まるかもしれないが,直接的な交換ではない.より高い電流のバリエーションには異なるモーターパラメータ配置と異なる熱評価がある. The CNC's axis parameters must be set for the motor type actually connected — fitting a higher-current module against a low-current motor without correct parameter configuration produces motor type mismatch alarms or incorrect velocity scaling.

Q4: L軸とM軸の両方が同時に 警鐘を鳴らした.これはH201モジュール欠陥ですか?

SVM2モジュールの両軸の同時アラームは,モジュールレベルの故障 (モジュール内のDCバス損失または制御電源障害) または上流PSM故障を示すことができる.PSMの状態を確認し,まず FSSBケーブル接続を確認します. PSMの故障により,バスのSVMモジュールは同時にオフラインになります.単軸のアラームは,モーターやエンコーダの故障のほうが多い.

Q5:A06B-6096-H201はどこから来たの?

FANUC Alpha FSSB モジュールの後付け市場を通じて CNC 修理専門家や Alpha アンプディーラーディーラーは交換および余剰ストックを持っています.確認 H201 (SVM2-12/12) 具体的には,SVM2 バリエントの物理形式は,電気仕様が異なる間,キャビネットで類似して見えます交換ユニットを受け入れる前に,LとMの両方のチャネルで機能テストを要求します.
