| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6093-H171 |

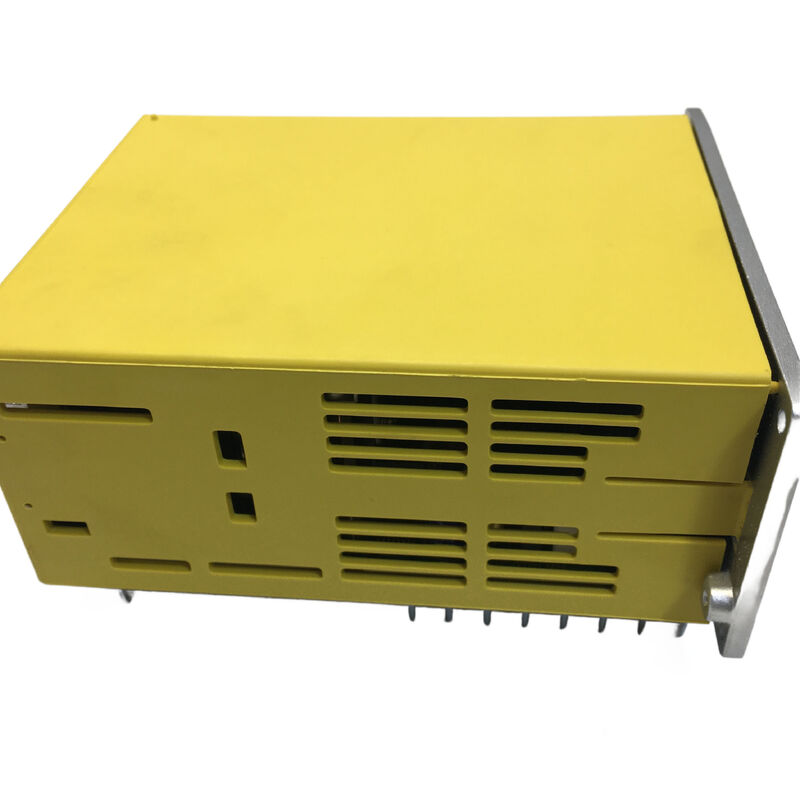

FANUC A06B-6093-H171 ベータ サーボドライブ 2代目のスタンドアロンユニット
メンテナンスのエンジニアがこの部品を探しているとき,彼らは通常,どのマシンがそれを必要としているか既に知っています.A06B-6093-H171は,他の何かと間違えるのは簡単ではありません.インターフェースは独特です元のユニットが使い切れるまで 機械は十分に動いています 重要なのは 適切な代替品を 迅速に手に入れるだけです
H171はSVU-12FANUC の 6093 Beta サーボ ファミリー: 組み込み電源を備えた単軸の独立駆動装置で,CNC を介して通信するI/Oリンク6093ライン内の第2世代のI/O Link変種 (H15xサブファミリーが最初であった).ユニットはFANUCによって廃止されている.この機械を生産的に維持する人にとって 主要な調達ルートになります.
Sande Electricは A06B-6093-H171を新品と使用済み (検査済み) の状態で保管しており 0~3営業日以内に世界中に発送する準備ができています
FANUCのCNCキャビネットエコシステム内のほとんどのサーボアンプはSVM セルボモジュールSVMユニットは,共有された電源モジュール (aiPSまたはalpha PS) からDCバス電力を抽出し,共通のドライブキャビネットに組み立てます.電源が故障した場合,,このバスの SVM モジュールは全て一緒にダウンします. モジュールはマシン内の別の場所に移動する必要がある場合, DC バスの導体路由が制約になります.
A06B-6093-H171は,SVU セルボユニットこのユニットでは,電源が組み込まれています. このユニットは,電源を入力したACを直接,内部で必要なDCに変換します.サーボ駆動の電源は外部電源モジュールに依存しないこの構造的独立性こそが,FANUCが補助軸を設計した理由である.中央キャビネットから離れた機械ツールのセクションに組み込まれているパレットチェンジャー.
機械製造業者にとって SVUは 軸がどこに位置しても ドライブを設置できるということです完全自給自足のユニットを交換するということですDCバスのサイズはありません.
6093シリーズは,FANUCのオリジナルのベータサーボユニット世代を代表する.ベータドライブは,補助軸市場を支えるために導入されました.ATCメカニズムや回転ツールステーションなどの軽い負荷 完全アルファシリーズは過度に指定され過大価格でした.
FANUCは6093のI/OLinkユニットの中で2世代を生産した.最初の世代はH15x部品番号 (SVU-12のH152,SVU-20のH153など) を搭載した.H17xサブファミリー (H171がSVU-12メンバーである) は2世代I/O リンク通信インターフェースを保持しながら,内部ボードを更新しました.
SVU-12は,Standalone beta I/O Linkの最小評価ユニットで,最小のβサーボモーターにマッチされた3.2Aの評価出力があります. SVU-20 (H172),SVU-40 (H173),およびSVU-80 (H174),それぞれが徐々に大きなベータモーターにマッチした.
6093 I/O Link シリーズは最終的に 6132 シリーズ (beta i I/O Link) によって置き換えられ,ハードウェア更新とともに beta i モーター世代をもたらした.6093台を搭載した機械の設置基地は,引き続きアクティブである, PMM接続,I/Oリンクノードアドレッシングは6093世代に特有の特性です.機械の配線とCNC構成の変更なしに直接置き換えない.
| パラメータ | 詳細 |
|---|---|
| 部分番号 | A06B-6093-H171 |
| また | A06B6093H171 |
| FANUC 指定 | SVU-12 (ベータ・セルボ・ユニット,I/Oリンク) |
| シリーズ | FANUC 6093 ベータ 2代目のI/Oリンク |
| ユニットタイプ | SVU (スタンドアロン,内蔵電源) |
| 軸数 | 単軸 |
| 定数入力 | 5.1A (単相) /3.2A (三相) |
| 定数出力電流 | 3.2A |
| 制御インターフェース | I/Oリンク (PMM経由) |
| 内部の配線板 | A20B-2100-0132 について |
| 内部制御PCB | A20B-2100-0186 について |
| モジュール幅 | 60mm |
| 互換モーター | FANUC ベータ b1/3000,b2/3000 サーボモーター |
| 互換性のあるCNC | FANUC 15, 16, 18, 20, 21 シリーズ |
| 典型的な応用 | ATCメカニズム,ターレインデッサー,パレット交換機 |
| 製造者の地位 | FANUCから廃止 |
| 製造者 | FANUC,日本 |
| 認証 | CE |
| 可能な状態 | 新品 / 中古品 (検査済み) |
| MOQ | 1本 |
| 日給供給能力 | 100個まで |
| 発送 | 確定した支払から3営業日 |
| パッケージ | 元のパッケージ |
FANUCはA06B-6093-H171を現在の生産ラインナップから廃止しました. For machines still running this unit — many of which are lathes and machining centers built in the late 1990s and 2000s — sourcing options have narrowed to new-old-stock units from authorized and independent distributors信頼性の高いサプライヤーから
新旧庫存は,適切な保管条件下で保管された,使用されていない正規のFANUC製品です.これは工場新品の代替品に最も近いもので 倉庫から12ヶ月保証があります.
使用済み検査されたユニットは,実用的な代替品です. 使い捨てられた機械から調達され,機能を確認するためにテストされ,3ヶ月保証されています. The SVU-12 typically drives low-duty-cycle auxiliary axes — the current demands on an ATC or turret motor are brief and intermittent rather than continuous — so well-maintained used units from machines with normal service histories are a reliable working spare.
生産停止されたユニットの在庫が有限であるため,注文する前に,両条件での可用性を確認するために私たちと連絡してください.
世界中にDHLとFedExで送料0~3 営業日複数の商品の注文では 組合せ送料が可能です
支払方法:
輸入関税と税金は,目的地での購入者の責任です.
| 条件 | 保証期間 |
|---|---|
| 新品 / 未使用 | 12ヶ月 |
| 使用済み/検査 | 3ヶ月 |
ユニットが損傷,不完全,説明通りでない,または受け取ってから4日. ユニットは,保証ラベルを完結した元の状態でなければなりません. 返品は購入者の費用です. 間違ったインストール,間違ったモーターペアリングによる障害,保証の対象外です..
Q1: I/O Link は何ですか?A06B-6093-H171 は FANUC CNC にどのように接続されていますか?
I/O Linkは,FANUCやその他の日本の自動化機器で広く使用されているシリアル通信プロトコルである.このSVU-12ドライブを含む周辺デバイスを,CNCのPMM (Power Mate Manager) または直接CNCのI/O Linkインターフェースに接続することができます.物理的な接続はJD1A/JD1Bコネクタ (通常は小さなリボンまたはプラグコネクタ) による.I/Oリンクチェーンでそれを識別するために使用するノードアドレスが割り当てられます1つのI/Oリンクチェーンは複数のデバイスを搭載できます.このアーキテクチャは,SVUが物理的に機械のどこにでも位置することができる理由です. I/Oリンク信号ケーブルと独自のAC電源入力のみが必要です.FSSB セルボモジュールの DC バス インフラではなく
Q2: H171は2代目の装置です. 同じマシンで H15x (1代目) の装置を入れ替えるでしょうか?
H171 (2代目) は同じ I/O リンクインターフェイス 同じ物理接続位置 同じ SVU-12 電流H15x 1世代と同じモーター互換性内部ボードは異なる (H17xはA20B-2100-0132とA20B-2100-0186を使用し,H15xは以前のボード修正を使用した),しかし機械とCNCの機能インターフェースは同じです.実用化H171 は,H152 と他の 1 代単位の代替として日常的に使用されています. The key check before substituting is to verify the CNC's I/O Link node address assignment and confirm no specific software parameter references the exact unit version in a way that would cause a configuration mismatch on power-up機械の大部分では,これはクリーンな代替です.
Q3: 私の機器はATCアラームを表示し,ターレットはもはやインデックスしません. SVU-12が欠陥なのか,それとも別の問題なのか,どのように判断できますか?
SVU-12は前面に7つのセグメントのLEDディスプレイがあり,CNCとは独立して独自の状態を示します.このディスプレイをチェックしてください. 固定番号または文字コードが表示されている場合,ベータ・サーボ・ユニットアラーム参照の意味を探します.DCリンク低電圧,IPM障害,またはドライブハードウェアまたはモーター/ケーブルへの過剰電流のポイントを示すコードです.LEDが正常に表示されている場合 (故障コードがない場合) しかし軸はまだ動かない場合,問題はより上流にある可能性が高い: I/O Link ノードアドレスの設定,I/O Linkケーブル接続,またはATCシーケンスのためのCNCのPMM梯子をチェックします. A common misdiagnosis is condemning the drive when the I/O Link cable has developed a poor connection at one of the connectors — these cables flex with machine motion and can develop intermittent open circuits at the connector crimp points.
Q4: A06B-6093-H171は,恒久的なアップグレードとして 6132シリーズベータi I/Oリンクユニットに置き換えられるか?
6132シリーズのbeta i SVUユニットも I/O Link を使用し,スタンドアロン PSUを持っていますが,beta i モーターシリーズ (biSV モーター) 向けに設計されています.H171がマッチしているb1/3000やb2/3000のようなオリジナルのβBシリーズモーターではありません接続器,パラメータ構造,およびサーボチューニングは,各世代のモーターに特異的です.直接交換するには,モーターとドライブの両方を交換する必要があります.新しいモータータイプと駆動モデルのためのCNCパラメータセットの更新機械のATCや塔のシーケンスプログラムが,新しい駆動の応答のタイミングの違いと互換性があるかを確認する.これは,計画された保守の文脈で実行可能なアップグレードの経路です.機械を元の動作状態に戻すだけという目標であれば,正しいH171の供給はよりシンプルで速い方法です.
Q5: このユニットを交換するには,I/Oリンクノードアドレスの再構成が必要ですか?
SVU-12のI/Oリンクノードアドレスは,通常,ユニット自体にあるDIPスイッチまたはロータースイッチで設定されます.または,機械の構成に応じて,CNCのPMMパラメータで定義されることがあります.. H171 を別の H171 で置き換える場合,新しいユニットのノード アドレスは,元のユニットが実行していたアドレスと一致するように設定する必要があります.オリジナルユニットが物理的に存在し,電源が供給されている場合元のユニットが既に削除された場合,またはその設定が読み取れない場合,アドレスは機械の電気文書に記録されているか,CNCのI/Oリンクデバイスリストから決定することができます.,すべての接続されたノードとそのアドレスを表示します. 間違ったノードアドレスを設定することは,SVUの交換後に"ドライブが見つかりませんでした"エラーの最も一般的な原因の一つです.新しいユニットを起動する前にこれを確認すると,不必要なトラブルシューティング時間を節約します.
