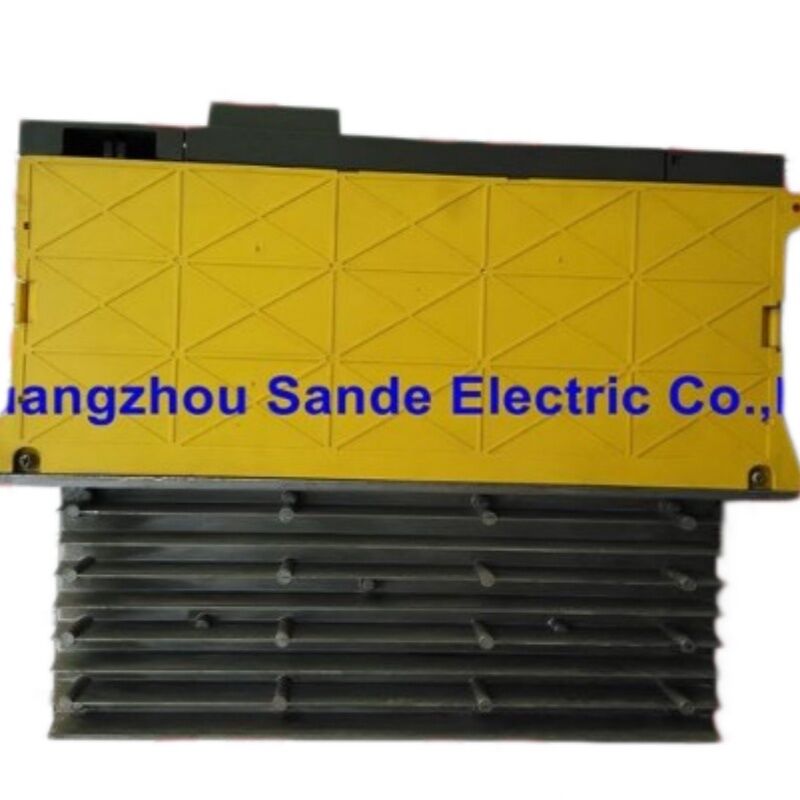

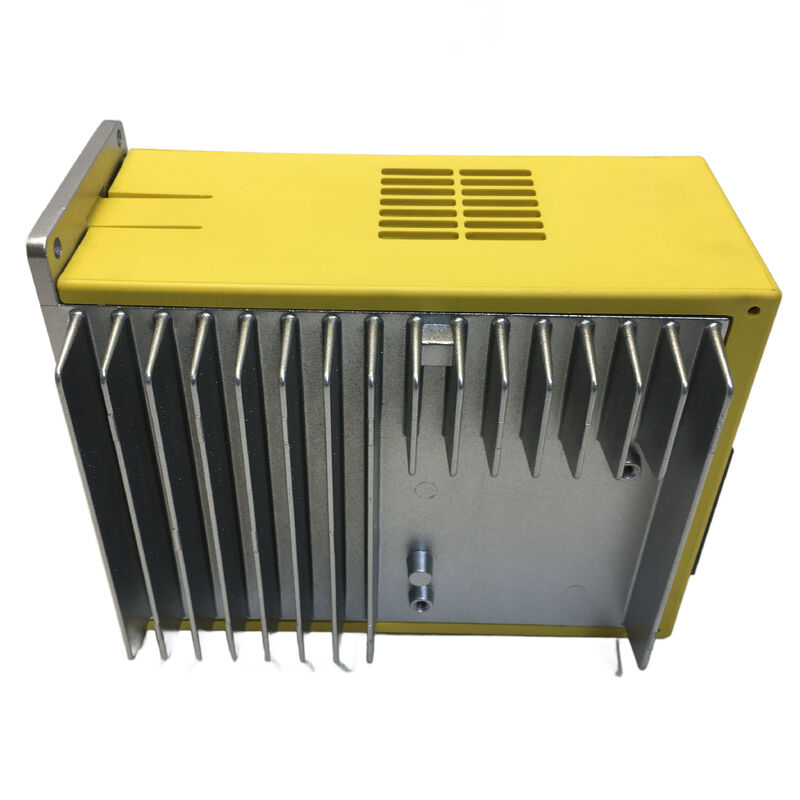

FANUC A06B-6093-H113 — Beta SVU-40、FSSBインターフェイス単軸サーボドライブ

ベータサーボユニットが故障した場合、保守技術者が尋ねる質問は2つあります。「インターフェイスは何か？」そして「定格電流は何か？」のどちらかを間違えると、どれだけ早く発送されても交換ユニットは機能しません。A06B-6093-H113の場合、その答えはFSSBと40クラス（定格出力12.5A）であり、これらの詳細はいずれもこのユニットが何であるか、どのように通信するか、そしてどのモーターを駆動できるかに現実的な影響を与えます。

Sande Electricは、新品および検査済み中古品のA06B-6093-H113を在庫しており、世界中に0～3営業日で発送します。

このユニットの違いは何ですか：スタンドアロンSVUにおけるFSSB

FANUCエコシステムにおけるA06B-6093-H113の位置を理解するには、ベータサーボドライブの2つのバリエーション軸、つまり電源アーキテクチャと通信インターフェイスについて考えるのが役立ちます。

電源側では、FANUCベータサーボユニット（SVU）はスタンドアロンであり、各ユニットは独自の内部電源を備えており、入力ACをドライブ出力に必要なDCに変換します。これは、ベータSVUとアルファSVMモジュールの間の決定的な構造的違いです。アルファSVMモジュールは、同じドライブバスに取り付けられた共有電源モジュールからDC電力を引き出します。その電源が故障すると、バス上のすべてのモジュールが同時にダウンします。SVUは独自の電源を搭載しているため、機械のどこでもAC電源にアクセスできる場所に独立して取り付けることができます。これが、ベータSVUが、自動工具交換装置、ロータリー工具ステーション、または大型工作機械の二次位置決め軸など、メインドライブキャビネットから物理的に離れた場所にある軸の標準的な選択肢である理由です。

通信側では、FANUCは6093 SVUシリーズ内で2つの異なるインターフェイスオプションを提供しています。H15xおよびH17xサブファミリーはI/Oリンクを使用し、PMMおよび電気シリアルケーブルを介してCNCに接続します。H11xサブファミリー（このH113を含む）はFSSBを使用します。これは、FANUCのアルファシリーズサーボモジュールで使用されているのと同じ高速光インターフェイスであるファイバーオプティックシリアルサーボバスです。物理的な接続は、電気データケーブルではなく、TOCP200光ファイバーを介して行われます。

したがって、A06B-6093-H113は、常に一緒に現れるとは限らない2つの特性の交差点です。スタンドアロンSVUの位置的自由度と、FSSBサーボ通信の高速光ファイバー精度です。FSSBベースのCNCシステムを実行している工作機械メーカーが、メインドライブスタックから離れた位置に軸を配置する必要があった場合、このSVU-40がそのソリューションでした。

6093 FSSB電流範囲のSVU-40

6093シリーズのH11x FSSBサブファミリー内では、FANUCは4つの電流定格を製造しました：

• H111 — SVU-4（最小、最も軽いベータモーター用）
• H112 — SVU-12（中低域）
• H113 — SVU-40（中高域、定格出力12.5A）
• H114 — SVU-80（最高電流、定格出力15A）

H113 SVU-40は中上位に位置し、40クラスのベータモーター向けにサイズ設定されています。b4/3000、b8/2000、およびより重い補助軸に見られる同様のモーター（大型ロータリーテーブル、より重いATC機構、および大型工作機械の二次位置決め軸）向けです。また、混合モーター構成で40クラス範囲のアルファモーター（α4/4000i、α8/3000i）とも互換性があると記載されており、使用される機械の範囲が広がります。

FANUCの番号付けにおける接尾辞H113は、次の規則に従っています。Hの後の最初の数字はインターフェイス世代を示し、それに続く数字は電流クラスを示します。H113は、H11x FSSB SVUファミリーの3番目のユニットを意味します。これはSVU-40出力ティアに対応します。

技術仕様

H113 vs. H173：6093シリーズにおけるFSSBとI/Oリンクの分割

6093シリーズでよくある注文ミスは、FSSBバリアント（H11x）とI/Oリンクバリアント（H17x）を混同することです。どちらもSVU-40クラスのユニットで、内蔵電源を備えています。物理的なサイズも似ています。違いは通信ボードとコネクタです。

H113はFSSB光ファイバーを介してCNCに接続します。H173はI/Oリンク（電気シリアル、PMM経由）を介して接続します。これらは互換性がありません。CNCは一方のインターフェイスタイプ用に構成する必要があり、機械の配線は対応するケーブルをドライブの場所まで配線します。お使いの機械にドライブの取り付け位置までFSSB光ファイバーケーブルが配線されている場合、交換品はH113（または互換性のあるFSSBユニット）である必要があります。その位置にI/Oリンクユニットを取り付けると、他のすべてのパラメータが正しくても、電源投入直後に通信エラーが発生します。

注文する前に、既存または取り外したユニットのドライブラベルを確認するか、コネクタに光ファイバー接続があるかを確認してください。これによりFSSBが確認され、H113が正しい仕様であることが確認されます。

新品および中古在庫：実用的なガイダンス

新品のA06B-6093-H113ユニットは、正規のFANUC製品で、未使用で、適切に保管されています。これらは当社の倉庫から12ヶ月の保証が付いています。信頼性のマージンが重要な高生産環境の機械の場合、新品在庫はリスクを最小限に抑えます。

中古検査済みユニットは、廃止またはアップグレードされた機械から調達され、販売前に機能テストが行われています。SVU-40は単軸ユニットで、通常は低デューティの補助軸を駆動します。大型ロータリーテーブルやATC機構は、連続的ではなく断続的にサイクルするため、古い機械のユニットでもドライブの電源部品は良好な状態であることがよくあります。中古在庫には3ヶ月の保証が付いており、コストに敏感な修理やバックアップ在庫の実用的な選択肢となります。

両方の状態の現在の在庫状況を確認するには、注文前に当社にご連絡ください。

注文、支払い、発送

DHLおよびFedExによる世界中への発送は、支払い確認後0～3営業日以内に行われます。複数商品の同梱発送も可能です。支払い方法：銀行振込（T/T） — すべての注文金額

PayPal — 500ドルまでの注文

• ウェスタンユニオン — すべての注文金額
• 購入者は、仕向国の輸入関税および税金に責任を負います。
• 保証と返品

状態

保証期間

Q1：A06B-6093-H113がH173のようなI/Oリンクバリアントではなく、私の機械に正しいユニットであることをどのように確認できますか？ CNCインターフェイスケーブルの既存ドライブの物理的な接続を見てください。FSSB接続は光ファイバーを使用します。これは、TOCP200スタイルのコネクタで終端する細いプラスチックまたはガラスファイバーケーブルです。I/Oリンクは従来の電気ケーブルを使用し、通常はより小さなプラグコネクタを備えています。ドライブのJD1Aまたは同等のファイバーポートに光ファイバーが入っているのが見える場合、そのドライブはFSSBであり、H113が正しいファミリーです。さらに、既存ユニットのラベルを直接確認してください。SVU-40 FSSBまたは同等の表記があり、部品番号H113が表示されているはずです。元のユニットがすでに取り外されており、ドキュメントがない場合は、問題のサーボ軸の機械の電気回路図を確認してください。配線図でインターフェイスタイプが特定されます。Q2：H113はSVU-40としてリストされていますが、定格出力は12.5Aにすぎません。なぜ「40」と呼ばれるのですか？

SVU-40の「40」は、常に絶対的なアンペア数ではなく、FANUCの内部モーター電流クラス指定を指します。6093シリーズでは、SVU-40はb8/2000やアルファ相当の40Aクラスモーターなどのモーターを含む、FANUCの40クラスカテゴリのモーターを駆動するように定格されています。12.5Aという数値は、通常の動作条件下での連続RMS出力電流です。加速中のピーク電流は、連続定格よりも大幅に高くなる可能性があり、これはモーターのマッチングに関連する数値です。「40」の分類は、そのクラスのモーターのピーク電流能力をカバーしています。SVU-80（H114、連続15A）へのステップアップは、より重い80クラスのモーターを処理します。連続電流だけでなく、クラス指定によってドライブをモーターに合わせることが正しいアプローチです。

Q3：交換用H113を取り付けた後、CNCは起動時にFSSB関連のアラーム5134または460を表示します。考えられる原因は何ですか？

これらのアラームは、CNCとアンプ間のFSSB通信が正しく確立されていないことを示しています。最も一般的な原因は頻度の順に次のとおりです。まず、新しいユニットのコネクタに光ファイバーケーブルが完全に挿入されていないこと。TOCP200コネクタは、しっかりと挿入するためにカチッという音がする必要があります。部分的に挿入されたファイバーは、断続的または完全な信号損失を引き起こします。次に、設置中にファイバーケーブル自体に曲げ半径違反があり、光信号が信頼性の高い通信のしきい値を下回る減衰を引き起こしていること。3番目に、アンプの+24V DC制御電源が存在しないか、しきい値を下回っていること。ファイバーリンクを疑う前に、ユニットへの24V供給が仕様内にあることを確認してください。アラーム5136（アンプ数が少ない）は、CNCが構成で予期されるよりも少ないアンプをFSSBチェーンで認識していることを示しており、通常は新しいユニットがまったく応答していないことを意味します。これはファイバー接続または制御電源の問題を示唆しています。

Q4：A06B-6093-H113は、ベータモーターだけでなく、アルファシリーズモーターにも使用できますか？

 はい、適切なモーターパラメータ設定で可能です。H113 SVU-40は、CNCサーボパラメータがこれらのモータータイプ用に構成されている場合、α4/4000iおよびα8/3000iを含む40クラス範囲のアルファモーターと互換性があると文書化されています。実際には、6093 SVUシリーズは、ベータSVUが補助軸のアルファモーターを駆動する混合構成で工作機械メーカーによって使用されていました。これは、アルファモーターが歴史的な理由で機械にすでにインストールされていたが、機械の補助軸アーキテクチャがスタンドアロンSVUドライブを必要とした場合に特に一般的でした。重要な要件は、モーターの最大電流需要がドライブの出力クラスと一致することです。より重いモーターを定格の低いドライブに（またはその逆に）不一致にすると、過電流エラーまたはパフォーマンス不足が発生します。

Q5：A06B-6093-H113の直接の代替品はありますか、それとも完全に廃止されて新しい同等品はありませんか？

6093シリーズはFANUCによって現行生産品としては廃止されています。同じフォームファクタ、コネクタ、およびパラメータセットを使用するドロップインの新しい同等品はありません。後継世代の6114シリーズ（FSSB付きSVM1-40i）は、物理的な形式が異なり、スタンドアロンSVUとして動作するのではなく、共有電源への接続が必要です。6093 SVUアーキテクチャを中心に設計された機械の場合、同等品への復元には適切な6093ユニットの調達が実用的な方法です。6114世代へのアップグレードには、その軸の電源供給アーキテクチャの交換、ドライブの取り付け配置の変更、およびCNCサーボパラメータの更新が必要になります。これは大規模なプロジェクトです。ほとんどの保守シナリオでは、テスト済みの中古または新品のA06B-6093-H113が、より迅速で、よりコスト効率が高く、より破壊性の低いソリューションとなります。
