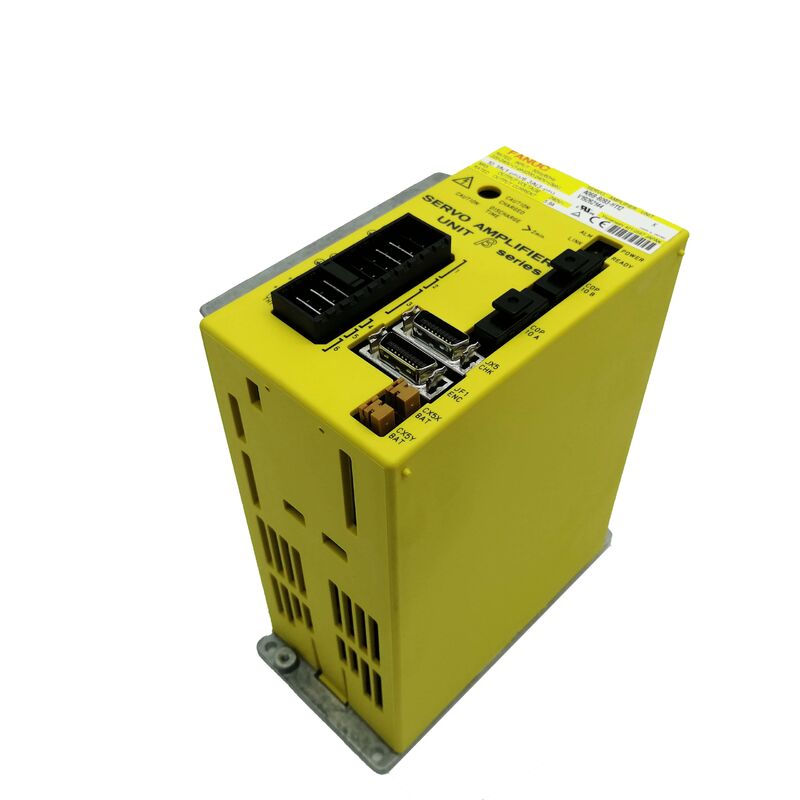

FANUC A06B-6093-H112 — Beta SVU-20 FSSB、オンボードパラメータストレージを備えたミッドレンジスタンドアロンドライブ

現在のクラスを間違って選択することは、6093シリーズで最も回避可能な調達ミスです。SVU-20とSVU-40は物理的に類似しており、同じ場所にマウントされ、同じFSSB光ファイバーインターフェイスで動作しますが、駆動するモーターは異なり、電流ヘッドルームは互換性がありません。A06B-6093-H112はSVU-20ユニットです。定格出力5.9A、6093 FSSB範囲の中間点であり、適合するベータモータークラスに最適です。

このユニットには、すべての交換作業に影響を与える2番目のものがあり、見落としやすいです。6093ベータシリーズのパラメータは、CNCではなく、ドライブ自体に保存されます。このユニットが故障して交換が必要になった場合、パラメータが事前に保存されていない限り、サーボパラメータは古いユニットと一緒に持ち出されます。注文前にこれを理解することは、部品番号を確認することと同じくらい重要です。サンデエレクトリックは、新品および検査済み中古品のA06B-6093-H112を在庫しており、世界中に0〜3営業日で発送します。

6093 FSSB電流ラダーのSVU-20

6093シリーズのH11x FSSBサブファミリーは、4つの出力ティアをカバーしており、それぞれが異なるクラスのベータ（および小型アルファ）サーボモーターに適合しています。

H111 — SVU-4

— 最も小型で、最小負荷アプリケーションの最も軽量なベータモーター用H112 — SVU-20
— ミッドローレンジ、定格5.9A、20クラスのベータモーター用H113 — SVU-40
— ミッドハイレンジ、定格12.5A、40クラスのベータモーター用H114 — SVU-80
— 最も高い電流、定格15A、最も重いベータモーター用H112 SVU-20は、特にミッドロークラスのFANUCベータモーターに適合しています。b2/3000、b3/3000、および軽量負荷の補助軸に見られる類似のモーターです。これらは通常、小型のロータリーインデクサ、軽量のATC機構、またはコンパクトな工作機械の二次位置決め軸であり、トルクと慣性の要件が40クラスにステップアップするほどではない軸です。

H112の代わりにH113（SVU-40）を使用しても、ほとんどの場合何も損傷しませんが、これは過剰仕様です。H111（SVU-4）を使用すると、仕様不足となり、過電流アラームが発生します。H112は、軸駆動位置がSVU-20電流容量を中心に設計された機械に最適なユニットです。

「ドライブに保存されたパラメータ」とは、実際には何を意味するか

ほとんどのFANUCサーボシステム経験は、サーボパラメータがCNCのパラメータメモリに格納されているアルファSVMシリーズに関連しています。失敗したSVMモジュールを交換すると、パラメータはCNCに残ります。新しいモジュールは、最初の初期化時にそれらを取得します。

6093ベータSVUシリーズは異なる動作をします。これらのユニットでは、サーボ軸パラメータはドライブ自体に保持されます。古いドライブを取り外すと、パラメータセットも一緒に持ち出されます。パラメータを事前に保存せずに新しいH112をインストールすると、パラメータセットが新しいユニットに書き戻されるまで、軸は正しく動作しません。

バックアップと復元手順は、CNCシリーズによって異なります。16i、18i、21i、20i、およびPowerMate-iD/iHファミリーのコントローラーの場合、パラメータはCNCのメニューにあるPower Mate CNC Manager（PMM）機能を使用して保存および復元されます。このプロセスを制御する主要なPMMパラメータには、パラメータ960.0（SLV — 表示されるスレーブ数）、960.1および960.2（MD1/MD2 — パラメータ入力/出力の宛先）、および960.3（PMN — PMM有効/無効ステータス）が含まれます。元のH112を取り外す前に、MD1/MD2設定に応じて、パラメータバックアップをCNCの部品プログラムストレージまたはメモリカードのいずれかに書き込む必要があります。

これはH112に固有のものではなく、すべての6093ベータSVUユニットに適用されます。しかし、アルファSVMモジュールの交換に慣れており、同じルールが適用されると想定しているエンジニアが最もよくスキップするステップであるため、明確に述べる価値があります。

H112 vs H102: SVU-20インターフェイス分割

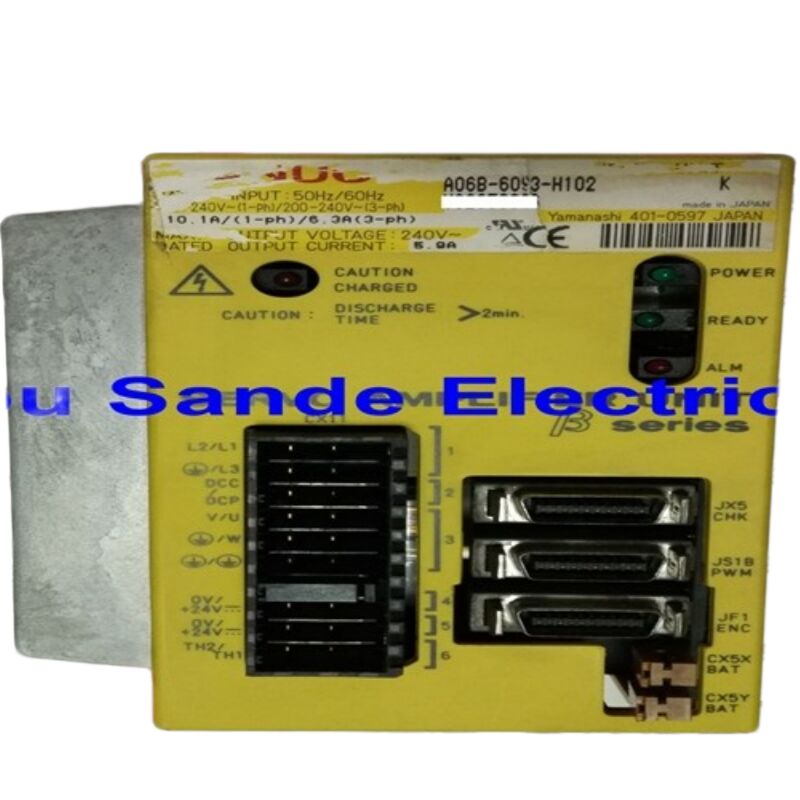

SVU-20電流クラスは6093シリーズに2回出現し、インターフェイスタイプによって分割されます。H112はFSSBを使用します。これはFANUCのアルファシリーズで使用されているのと同じ光ファイバーサーボバスです。H102はタイプBを使用します。これは、一部のFANUCドキュメントではPWMインターフェイスとも呼ばれる異なるインターフェイスプロトコルです。

どちらも単軸スタンドアロンSVU-20ユニットで、同じ電流定格と内蔵電源アーキテクチャを備えています。物理的な寸法も類似しています。しかし、通信ケーブルは異なり、コネクタの配置も異なり、CNC構成はインストールされているユニットのインターフェイスタイプと一致する必要があります。

機械のサーボケーブルが光ファイバー（TOCP200タイプ）の場合、交換はH112である必要があります。タイプBの電気インターフェイスケーブルの場合は、ユニットはH102です。間違ったインターフェイスタイプをインストールすると、電源投入時にすぐに通信障害が発生し、軸は動作しません。注文する前に、ドライブ接続ポイントでケーブルタイプを確認してください。

技術仕様

パラメータ

SVU-20は、軽量の補助軸を駆動します。これらは、連続的ではなく断続的にサイクルする軸です。部品サイクルごとに1回移動するロータリーインデクサ、または各工具交換時に数秒間作動するATCは、一日中フルサイクルで稼働する主要な加工軸よりもはるかに少ない稼働時間を蓄積します。この使用パターンは、廃止された機械から調達された中古ユニットが、電源部品の摩耗が少ない状態で良好な状態であることが多いことを意味します。

新品のH112ユニットは、本物の未使用FANUC製品であり、12か月の倉庫保証が付いています。最大の信頼性マージンまたは今後の長いメンテナンス間隔が優先される場合に最適です。

検査済み中古ユニットには3か月の保証が付いており、コストに敏感な修理、バックアップ在庫、または機械の計画寿命が新品のプレミアムを正当化しない状況に実用的な選択肢を提供します。

注文前に両方の状態の現在の在庫状況を確認するために私たちに連絡してください。

注文、支払い、発送

支払い確認後0〜3営業日でDHLおよびFedExによる世界中への発送

0〜3営業日複数アイテムの同梱発送が可能です。支払い:

銀行振込（T/T） — すべての注文金額

• PayPal — 500ドルまでの注文
• ウェスタンユニオン — すべての注文金額
• 輸入関税および地方税は、購入者の責任で目的地で支払われます。

保証と返品

状態

ユニットは、保証ラベルを貼ったまま元の状態で返品する必要があります。返品送料は購入者の負担となります。保証は、不適切な設置、間違ったモーターのペアリング、または納品後の物理的な損傷による損害には適用されません。よくある質問Q1: H112とH102はどちらもSVU-20定格ですが、一方を他方の代わりに使えますか？

いいえ。SVU-20電流クラスと定格出力電流5.9Aは同じですが、H112とH102は根本的に異なる通信インターフェイスを使用しています。H112はFSSB光ファイバー経由でCNCに接続します。H102はタイプBインターフェイス（電気シリアル接続）を使用します。これらのインターフェイスは、異なるコネクタ、異なるケーブルタイプ、および異なるCNC構成パラメータを使用します。FSSB用に配線された位置にH102をインストールした場合、またはその逆の場合、すぐに通信障害が発生します。CNCはドライブを認識しません。注文する前に、ドライブマウント位置のケーブルタイプを物理的に特定してください。光ファイバーはH112を意味します。電気タイプBケーブルはH102を意味します。元の故障したユニットのラベルがまだ見える場合は、インターフェイスタイプも記載されています。

Q2: ベータSVUドライブはパラメータを内部に保存すると聞きました。交換作業では具体的に何を意味しますか？ それは、軸サーボパラメータ（ドライブが特定のモーターでどのように動作するかを指示するチューニングデータ）が、H112ユニット自体の不揮発性メモリに格納されており、CNCコントローラーには格納されていないことを意味します。元のドライブが取り外されると、事前にバックアップされていない限り、それらのパラメータも一緒に持ち出されます。パラメータを保存するには、ドライブがまだ動作中（または少なくとも電源が入っている）状態でCNCを接続し、CNCメニューのPower Mate CNC Manager機能を通じてバックアップを実行する必要があります。バックアップは、パラメータ宛先設定に応じて、CNCの部品プログラムストレージまたはメモリカードに保存できます。新しいH112がインストールされ、電源が入ったら、同じPMMインターフェイスを通じて新しいユニットに保存されたパラメータが書き戻されます。このバックアップ手順をスキップすると、軸は正しく初期化されないか、スワップ後に不適切なチューニングで実行され、機械のドキュメントから手動で再パラメータ化する必要があります。

Q3: 交換用のH112をインストールした後、軸は正しくホームしますが、以前よりも振動が多くて動作します。原因は何ですか？ ほとんどの場合、これはサーボパラメータが新しいユニットに正常に転送されなかったか、または古いバックアップから復元されたことを示しています。H112は、機械の軸の特定のモーター、負荷慣性、および機械的特性に一致しない可能性のあるデフォルトパラメータで工場出荷時にチューニングされています。サーボループゲイン、特に速度ループゲインと位置ループゲインは、軸がスムーズに動作するために元のチューニング値と一致する必要があります。現在アクティブなパラメータを保存されたバックアップと比較して確認してください。速度ループ比例ゲイン（パラメータ2021）、積分ゲイン（2022）、および位置ループゲイン（一般的な16i/18iシステムではパラメータ2084）の不一致は、交換後の振動の最も一般的な原因です。パラメータバックアップが存在しない場合は、機械のドキュメントのパラメータリストを参照するか、トレーニングを受けたFANUCサービスエンジニアが軸をゼロから再チューニングできます。

Q4: 私の機械は16i CNCを使用しています。パラメータ復元後、PMM画面には軸が表示されますが、「スレーブパラメータが一致しません」という警告が表示されます。ドライブは故障していますか？ 必ずしもそうではありません。この警告は通常、新しくインストールされたドライブの一部のパラメータが、CNCが最後に知られているドライブ状態の独自の保存記録に基づいて期待するものと一致しないことを意味します。これは、バックアップがドライブが最後にチューニングされた時点とは異なる時点で取得された場合、交換用ドライブのファームウェアリビジョンがわずかに異なり、特定のパラメータ範囲が変更された場合、または復元プロセスが部分的にしか完了しなかった場合に発生する可能性があります。最初のステップは、完全なパラメータセットが新しいユニットに書き込まれたことを確認することです。PMM復元プロセスを再度実行し、各パラメータグループがエラーメッセージなしで受け入れられたことを確認してください。特定のパラメータで不一致が続く場合は、警告に表示されている値を機械の元のコミッショニングドキュメントと比較して手動で修正してください。この種の不一致は、パラメータ修正によって解決され、新しいユニットのハードウェア障害を示すものではありません。

Q5: H112の位置の代わりに、正しいH112がすぐに利用できない場合に、より高定格のFSSBユニット（たとえば、H113（SVU-40））を一時的なスタンバイとして使用することは可能ですか？ 電気的には、H113は20クラスのベータモーターを損傷することなく駆動できます。ドライブはモーターが要求するよりも多くの電流ヘッドルームを持っており、モーターはドライブが供給できる能力に関係なく、自身の設計限界を超えて電流を引き出すことはありません。しかし、CNCのサーボアンプ識別システムは、初期化中にFSSB経由でドライブのIDデータを読み取ります。ドライブの最大電流仕様が、CNC軸が設定された構成と一致しない場合、アラーム466（モーター/アンプの組み合わせエラー）がトリガーされ、軸が有効にならない可能性があります。これが起こるかどうかは、特定のCNCバージョンがモーターアンプの組み合わせチェックをどれだけ厳密に強制するかによって異なります。実際には、一時的な代替が基本的な位置決めテストで機能することがありますが、認定された互換性のあるスワップではなく、恒久的なソリューションとして扱われるべきではありません。試行する前にCNCパラメータで確認してください。アラーム466が表示された場合は、正しく定格されたH112がインストールされるまで軸は有効になりません。
