| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6090-H244 |

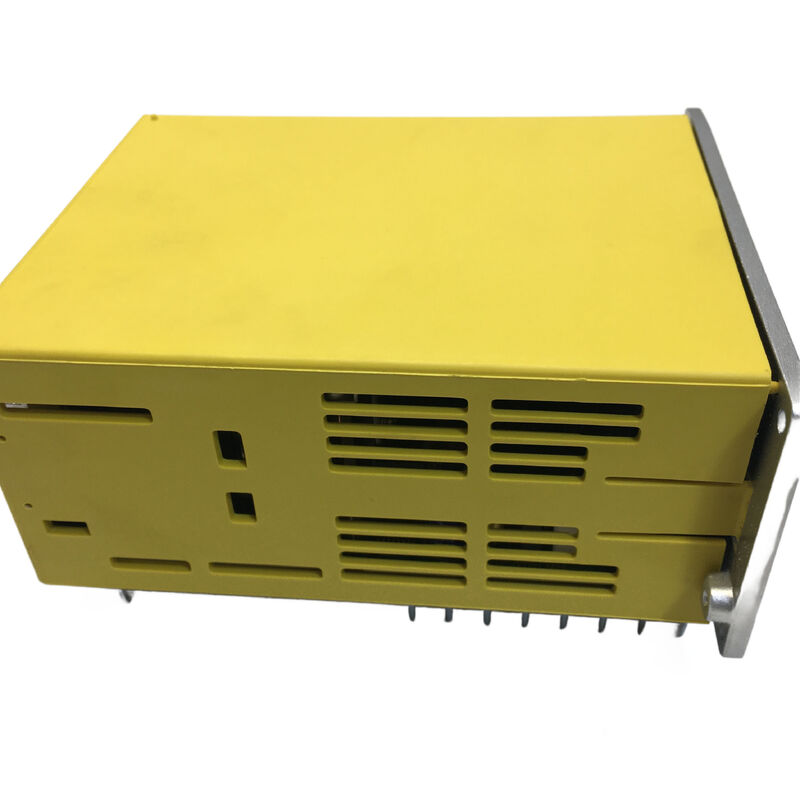

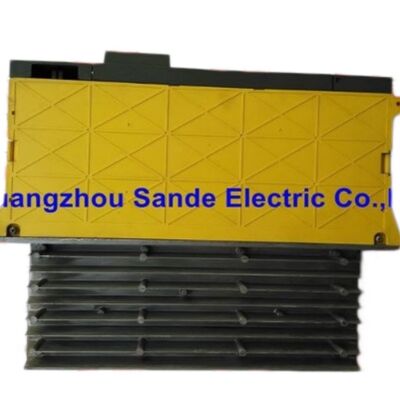

2つの軸に同時に同じ要求をします 双列加工センター 双パレット水平工場X軸とY軸が負荷プロファイルを共有する同期双スピンドルターン機械メーカーが同じサイズの2つのモーターを単一のアンプに並べてキャビネットスペースを節約し,配線を簡素化するための構成ですA06B-6090-H244は,その配置のために正確に設計されました.
FANUCのアルファC増幅器シリーズで SVUC2-40/40と指定されているこのユニットは,各チャンネルで同じ8.7Aの出力で2つの軸を動かす. 両方のチャンネルは等しい.不対称性はありません.軽い副軸と並べた"重"な主軸がない40/40の指定は,両出力に対して同じ電流クラス,同じ駆動能力を直接表しています.並列アプリケーションで動作するマッチされたα12サーボモーターの周りに構築された機械の場合,このドライブが正しい 元の機器の選択です
Sande Electricは A06B-6090-H244を 新品と中古品で 世界中に0~3営業日以内に 配送します
A06B-6090-H244を理解するには,その文脈に置く必要があります. FANUCのサーボアンプの進化は,それぞれ異なるインターフェースアーキテクチャを持ついくつかの異なる世代を経て行われました:
について6066シリーズアルファCは80年代後半に導入され,90年代初頭まで使用されたオリジナルのアルファC世代でした.6090シリーズH244 を含んでいる.これは6066 の直接の後継者である.A型PWMインターフェース両世代とも"SVUC"の名称と外見上類似したキャビネットサイズを共有しているが,インターフェースのピノートと信号プロトコルは両シリーズで異なる.A6090ユニットは,インターフェース検証なしで同じCNCの6066ユニットのプラグイン交換ではありません..
6090の後には,FSSB 線維光学連動サーボバス への移行が続いた.これは6096,6114,6117,6130,そして後にアルファiシリーズを定義した.FSSBは,単一の光ファイバーチェーンで平行PWM配線を置き換えました6090シリーズはPWM時代のものです.最も初期のアナログドライブよりも能力があり,すでにモーター制御がデジタルで,現代のFANUC CNC装置を支配している光ファイバー建築を先行している.
FSSB移行前のCNCシステムで動作している機械では,特に15シリーズ,16シリーズ,18シリーズ,21シリーズ以外のバージョンでは,6090はしばしば正しい部品です.6096と6114のモジュールは,これらの古い制御装置の6090ユニットと交換できません..
6090 アルファ C シリーズ内では,後尾構造は特定の情報を持ちます.
について"2"SVUC で2-40/40は,これは2軸モジュール L と M チャンネル出力の両方が存在し,アクティブです.同じファミリーの単軸バージョンは異なる名称を持っています."40/40"各軸の電流クラスを記述する.L軸とM軸の両方が40クラスで動作する.これは1チャンネルあたり8.7Aの定数連続出力に対応する.
比較のために,H246はSVUC2-40/80H266 は SVUC2 で,M 軸は 8.7A に留まり,M 軸はより高い電流クラスに上昇し,両軸が異なるサイズモーターを駆動する機械に適しています.80/80 両軸は,より大きな電流クラスです. H244は,両軸の範囲で最も対称な構成です:両軸は同一で,両軸はマッチングモーターを供給します.両方の電源が同じ 17A の入力線から 3 段階線を抽出する.
| パラメータ | 詳細 |
|---|---|
| 部分番号 | A06B-6090-H244 |
| また | A06B6090H244 |
| FANUC 指定 | SVUC2-40/40 (Alpha C サーボユニット,2軸) |
| シリーズ | FANUC 6090 アルファ C |
| インターフェースタイプ | PWM タイプA |
| 軸数 | 2軸 (LとM) |
| 指定入力電圧 | 200~230V AC,3相 50/60Hz |
| 定数入力電流 | 17A (200Vで) |
| 定数出力電流 | L軸: 8.7A / M軸: 8.7A |
| 最大出力電圧 | 230V AC |
| 定数電源 | 9.5kW |
| コントロールカード (上) | A20B-2002-0032 について |
| パワーカード (ベース) | A20B-2002-0157 について |
| 互換モーター | FANUC α12/2000 (L軸とM軸,マッチしたペア典型) |
| 互換性のあるCNC | FANUCシリーズ 15,16,18,21 (および型Aによるiシリーズ対応) |
| 前身ユニット | A06B-6066-H244 (B型インターフェース 直接交換できない) |
| ステータス | 生産中止 6090シリーズ FANUC 生産終了 |
| 製造者 | FANUC,日本 |
| 認証 | CE |
| 可能な状態 | 新品 / 中古品 (検査済み) |
| MOQ | 1本 |
| 日給供給能力 | 100個まで |
| 発送 | 確定した支払から3営業日 |
| パッケージ | 元のパッケージ |
機械製造者は,2つの理由から 双軸増幅機モジュールを選択しました キャビネットスペースとケーブルルーティング効率です単一のSVUC2-40/40は,駆動キャビネットに1つのスロットを占め,単軸インターフェイスを通じてCNCに接続2つの独立した単軸ユニットに対して 2つの出力チャネルはそれぞれそれぞれのモーターに別々の電源ケーブルを走らせますこれは制御側インターフェイス接続の数を半分に減らし,サーボセクションのキャビネット足跡を減らす.
H244では L軸の欠陥がアンプをオフにすると M軸もオフラインになります 両方のチャンネルは同じDCリンク,同じ制御電源を共有します同じフロントパネルのLEDディスプレイ装置を交換する前に,アラームがLチャネル,Mチャネル,または共有された内部コンポーネントから発生したかどうかを判断することが重要です.
SVUC2のフロントLEDディスプレイは,アラームコードと正常運転時の動作状態の両方を表示するために7つのセグメント形式を使用します.障害トリガーの瞬間にLEDを監視する CNCアラームスクリーン更新の前に 往々にして最も正確な最初の指示を与える チャンネルまたは内部回路が関与している.
| LEDコード | アラーム | 記述 |
|---|---|---|
| 1 | HV | 超電圧 |
| 2 | LV | 低制御電源電圧 |
| 3 | LVDC | 低DC接続電圧 |
| 4 | DCSW | 再生制御回路の故障 |
| 5 | DCOH | 過剰な再生放出 |
| 7 | DBRLY | ダイナミックブレーキ回路障害 |
| 8 | HCL | 電流に対するL軸 |
| 9 | HCM | M軸上電流 |
| 8ポイント | IPML | L軸のIPMアラーム |
| 9ポイント | IPMM | M軸のIPMアラーム |
| b | ほら | L&M軸の電流 (同時) |
| b. (点) | ほら | L&M軸のIPMアラーム (同時に) |
十進数点 (8.,9) を表示したアラームコード8と9は,単純な過電状態ではなく,IPM (インテリジェント・パワー・モジュール) アラームを示します.IPMアラームは,通常,デバイスレベルでの異常な熱または電流状態を検出する内部トランジスタモジュールを含みます.外部の電流センサーを起動するワイヤリングまたはモーターの障害とは異なります.この区別は診断に重要です:HCL または HCM (点なし) は,まずモーターのワイヤリングやモーターの隔離をチェックする方向のスタートポイントで;IPMアラーム (点のコード) はトランジスタモジュールとその熱経路の検査を保証します.
A06B-6090-H244は,機能と電流クラスの点でA06B-6066-H244のドキュメント化された代替機である.どちらもSVUC2-40/40双軸ユニットで,チャネルあたり8.7Aでマッチされたα12モーターを駆動する.重要な警告はインターフェース互換性です.
使用された6066シリーズB型制御コネクタにPWMインターフェースのワイヤリング.6090シリーズは,タイプA. On CNC controllers that were originally built for the 6066 Type B interface — predominantly early-production Series 15 and 16 machines from the late 1980s and early 1990s — the 6090 cannot simply be substituted without confirming that the CNC's servo amplifier interface matches Type A pinoutFANUCは,この接続器の互換性のために,この2つのシリーズ間の公式の交換を提供しませんでした.
すでに6090 H244を駆動し,直接交換する必要がある機械では,この区別は議論の余地があります. 交換ユニットは同一に接続されます.6090をアップグレードまたはオリジナルの 6066のインストールに代用しようとすると,.
新品 A06B-6090-H244は FANUCの正規品で オリジナルのパッケージで 設置されていません継続的な動作を維持しなければならないマシンにとって,新しいストックが好ましい選択肢です新しいユニットには12ヶ月の倉庫保証があります.
使用済み検査されたユニットは,L軸とM軸の両方の機能が確認され,3ヶ月保証されている退役機械から調達されます.修理記録で見られる使用済み6090シリーズユニットの一般的な故障モードには,コンデンサータの劣化が含まれます制御カードの漏れのある電解液や出力トランジスタの故障は 15~30年間使用されているユニットから予測可能な年齢関連の故障です.機械の運用要件が要求されている場合,注文する前に私たちと検査基準を確認.
世界中にDHLとFedExで送料0~3 営業日複数の商品の注文では 組合せ送料が可能です
支払い方法:
輸入税と地方税は,目的地での購入者の責任です.
| 条件 | 保証期間 |
|---|---|
| 新品 / 未使用 | 12ヶ月 |
| 使用済み/検査 | 3ヶ月 |
損傷,不完全,説明に合わない,または確認された機能不全で到着したユニットの返品は,受け取ってから4日. ユニットは,保証ラベルを完結させずに元の状態で返品する必要があります. 返品は購入者の責任です. 間違った注文または考えを変える場合は返品できません.
Q1:A06B-6090-H244は,A06B-6066-H244を置き換えるようにリストされています.オリジナルの6066を実行するどのマシンでも交換可能ですか?
A: 2つのユニットはSVUC2-40/40電流クラスを共有し,同じモーターを動かすが,制御インターフェースのワイヤリングは異なる. 6066はB型PWMインターフェース,6090はA型を使用する.機械は,6066と最初に構築され,CNCからアンプへのタイプBインターフェースコネクタを持っていますインターフェースの配線を検証したり調整したりせずに 6090 を接続することはできません. 6090 H244 を実行しているマシンでは,このヴィンテージのほとんどの生き残ったマシンが何らかの時点で更新されたので 6090シリーズと同じ代替H244は,任意のインターフェース変更なしで直接接続します.
Q2: 私のマシンのL軸とM軸の両方が同時に停止し,LEDはアラーム"b"を表示します.それは何を示し,どこでトラブルシューティングを始めるべきですか?
A: 7セグメントのLEDのアラーム"b"は,L軸とM軸の両方に同時に過剰電流を表示します.双軸モジュールでは,通常は2つの独立したチャネル障害ではなく,共通の欠陥を指します.DCバスが負荷下で崩壊している場合,アラーム3 (LVDC) またはアラーム1 (HV) の状態が"b"アラームを先行または伴います.DC 接続が正常である場合, 両方のモーター電源ケーブルが共通の地面欠陥を持っているか,または共有キャビネット配線に短路があるかどうかを確認します. that indicates an IPM-level alarm on both channels simultaneously — in that case the IGBT modules inside the unit are the more likely failure point and the unit typically requires repair or replacement.
Q3:A06B-6090-H244は, 6114 alpha i SVMがaiPSで使うように,別々の電源モジュールが必要ですか?
A: いいえ.6090 SVUCシリーズは自立ユニットです. 内部で直流リンクの電圧を生成します.これは6093ベータSVUシリーズと同じアーキテクチャです: ドライブが直接三相交流入力に接続され,外部共有電源バスに依存しません.3相交流電源とモーターケーブルが主要な接続です制御インターフェースと CNC. The only external accessory sometimes used with 6090 units is a separate regenerative discharge unit when the machine's duty cycle generates more regenerative energy than the drive's internal regeneration circuit can absorb.
Q4: 私の機械は両軸にα12モーターを使用しています.H244は正しいユニットですか?それともH246 (SVUC2-40/80) を考慮すべきですか?
A: H244 は L 軸と M 軸の両方でマッチされた α12 モーターにとって正しい選択です. α12 モーターは40クラスの電流範囲に属し,H244 は 8 に等しい電流を提供します.2つのチャネルで指定された出力 7 そのモーターペアリングに正確に適したH246 (SVUC2-40/80) は,両軸が異なるサイズモーターを使用する場合のみ,正しい選択である.L軸の40級モーターとM軸の80級電流を必要とするより大きなモーター.両軸が同一のα12モーターを動かす場合機械の配線文書からモーターのモデル番号を確認してください 注文する前に
Q5: 6090 シリーズは廃止されます.このユニットが数年後にもう一度失敗した場合,現実的な長期的選択肢は何ですか?
H244 を動かす機械の継続的なメンテナンスには,現実的な3つの方法があります.生産に不可欠な機械では,これは最もシンプルで最も一般的なアプローチです.2つ目は,CNCシステム自体がアップグレードまたは交換されている場合,同じプロジェクトでサーボドライブアーキテクチャを更新することができます.より新しいCNCと駆動ファミリーは,6090部品の可用性によって制限されていないので,第3に some specialist repair services can rebuild failed 6090 units by replacing failed capacitors and IGBT modules — the known failure components — extending the unit's service life without requiring a full replacement株式の現存についてご連絡ください.これらのユニットの年齢を考えると,株式のポジションは急速に変化します.
