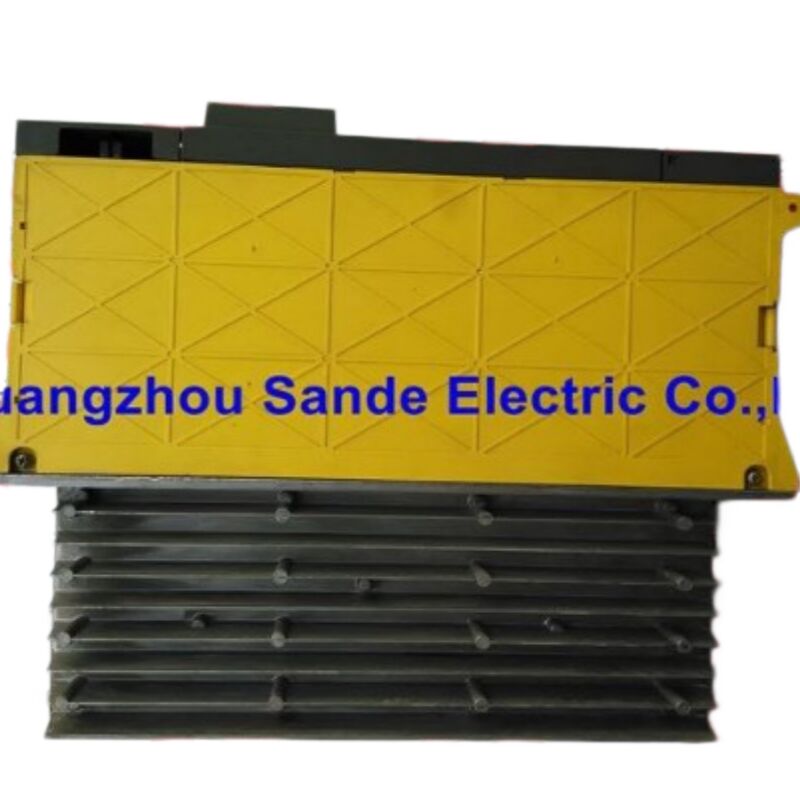

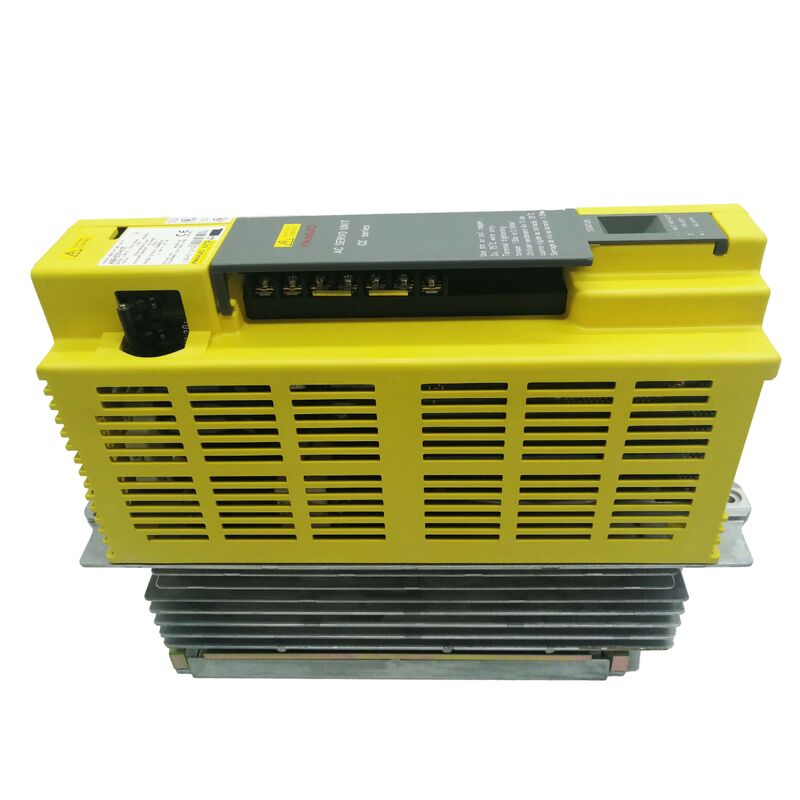

FANUC A06B-6089-H322 — Alpha SVU3-12/12/20：3軸、2つの電流ティア、1つの自己完結型ユニット

工作機械のすべての軸が同じ負荷を引くわけではありません。重いスピンドルヘッドで重力と戦う立形マシニングセンタのZ軸は、空のテーブルを移動する軽量のX軸よりも多くの電流を必要とします。ワークピースの下で回転するB軸をインデックスする形削り盤の回転B軸は、ラピッドトラバースでサイクルする2つのリニア軸とは異なるトルク要件を持っています。これを理解していた工作機械メーカは、それに応じてドライブ選択を行いました。そして、A06B-6089-H322はまさにその考え方を反映しています。

SVU3-12/12/20と指定されたこのユニットは、FANUCのalpha SVUファミリの非対称3軸ユニットです。L軸とM軸はそれぞれ3A出力（12クラス）で定格されており、低負荷用途に対応する軽量のalphaサーボモータに適しています。N軸は5.9A（20クラス）にステップアップし、大幅に高いトルク要求を持つモータに対応します。3軸すべてが1つのハウジング、1つの電源、1組の電源入力端子を共有します。キャビネットのフットプリントはコンパクトなままです。軸電流の割り当ては、実際の機械負荷プロファイルに一致します。

Sande Electricは、新品および中古品のA06B-6089-H322を在庫しており、世界中に0～3営業日で発送します。

Alpha SVUの理解：自己完結型アーキテクチャ

FANUCのalphaシリーズにおける「SVU」という指定は、サーボアンプユニット（Servo amplifier Unit）を表します。この命名規則には、重要な技術的意味合いが1つあります。それは、ユニットに独自のレクティファイアとDCバスが内蔵されていることです。3相AC電源に直接接続され、内部で変換します。外部電源モジュールは不要で、このユニットが動作する前にドライブキャビネットに共有DCバスを事前に確立する必要もありません。

これは、6089 SVUファミリを、6079および6080 alpha SVM（サーボモジュール）ファミリから根本的に区別するものです。これらのシリーズのSVMモジュール（SVM3 3軸モジュールなど）は、共有DCバス電圧を供給する別個に設置された電源モジュールとペアにする必要があります。SVUはそうではありません。スタンドアロンの設置です。AC電源を接続し、モータケーブルとエンコーダフィードバックを接続し、PWMインターフェースをCNCに配線すれば、軸は準備完了です。

このアーキテクチャにより、6089 SVUは、集中型キャビネットではなく、軸ごとの個別のドライブ配置が望ましい機械にとって実用的な選択肢となります。また、障害の切り分けも簡素化されます。SVUの障害は、そのユニットで駆動される軸のみに影響しますが、SVM電源の障害は、そのバスを共有するすべてのモジュールを停止させます。

H322の文脈：6089 3軸レンジの読み方

6089シリーズは、3軸SVUラインナップに論理的な番号付け規則を使用しています。接尾辞は、L、M、Nチャネル間の電流の組み合わせをエンコードします。

H322は、完全に対称なオール12クラスのH321と、1つの12クラス/2つの20クラスのH323の間に位置します。その特定の組み合わせ（2つの軽量軸と1つのミッドレンジ軸）は、2つの軸が同様のデューティの直線運動を行い、3番目の軸がより重いものを駆動する機械に自然に適合します。5.9AのN軸は「ヘビー」ドライブではありません。これは、β2/3000からα4/4000の範囲のalphaモータに対応し、大型フォーマットのミーリングヘッドではなく、中規模のプライマリ軸と一致します。

非対称電流構成の1つの結果として注目すべき点：N軸は、L軸とM軸よりも負荷下での熱放散が大きくなります。N軸のデューティサイクルが高い機械では、ユニットの熱管理（出力段周りの空冷）は、他の2つよりもNチャネルにとって重要です。N軸が連続して定格電流5.9Aで動作するか、それに近い場合、良好なキャビネット換気とユニット周りの十分なクリアランスが重要です。

技術仕様

未使用軸の provision：3つのチャネルすべてがアクティブでない場合の対処法

3軸SVUユニットは、そのユニットを通じて3軸未満を実際に使用する機械に設置されることがあります。再構成された機械、軸が廃止された機械、または余裕を持って選択されたSVUなど、これらの状況では1つ以上のチャネルがアイドル状態になる可能性があります。

FANUCの6089 SVUファミリのドキュメントでは、この問題に直接対処しています。軸がモータに接続されていない場合、その軸のCNCとサーボアンプユニット間のケーブルを取り外し、「ダミーコネクタ」を代わりに挿入する必要があります。ダミーコネクタにはピン8と10をショートさせる必要があります。これにより、未使用チャネルの軸緊急停止回路が満たされていることをドライブに信号で伝えます。未使用軸にダミーコネクタがない場合、オープンな緊急停止ループが障害として解釈されるため、SVUは起動中または動作中にそのチャネルにアラーム状態を表示する可能性があります。これは、6089 SVUが容量よりも少ないアクティブ軸で設置されている場合に、混乱を招くアラームの一般的な原因です。6089対6090：兄弟シリーズ、異なるモータ世代6089 alpha SVUと6090 SVUCシリーズ（このカタログで別途説明）は、どちらも内蔵電源とPWMインターフェースを備えたスタンドアロンサーボアンプユニットであり、アーキテクチャ的には概念的に同等です。違いは、それらが設計されたモータ世代にあります。

6090 SVUCシリーズは、1990年代初頭から中盤に製造されたモデルC alphaモータである「alpha C」モータ世代に最適化されています。6089 SVUは、Cモータの前身および重複する、より広範な「alphaシリーズ」モータファミリを対象としています。FANUCドキュメントのモータ互換性テーブルでは、6089は標準のα1からα4クラスのモータで使用されていることを示していますが、6090は特にαC指定のモータを参照しています。実際には、製造年と製造時のOEMのモータ仕様に応じて、どちらか一方を使用していた機械にはかなりの重複があります。

交換品を入手する際は、必ず設置されているユニットの部品番号（6089対6090）と接続されているモータの指定を確認してから交換品を選択してください。6089のPWMタイプAインターフェース用に配線された機械に6090を6089の代わりにsubstitutedする場合、CNCのサーボインターフェースが一致することを確認する必要があります。

状態に関する注記と在庫新品のA06B-6089-H322ユニットは、オリジナル梱包で12ヶ月の倉庫保証が付いています。これらは、計画外のダウンタイムのコストが新品在庫の価格プレミアムを超える、連続生産をサポートする機械にとって推奨される選択肢です。中古点検済みユニットは、3軸すべてで機能的に検証されており、3ヶ月の保証が付いています。6089シリーズの製造から25～30年が経過していることを考えると、中古在庫の状態は様々です。検査履歴と在庫状況について話し合うために、注文前にご連絡ください。注文、支払い、発送支払い確認後0～3営業日でDHLおよびFedExによる世界中への発送。複数品注文の場合は同梱発送が可能です。

支払い方法：

銀行振込（T/T） — すべての注文金額

PayPal — 500米ドルまでの注文

ウェスタンユニオン — すべての注文金額

輸入関税および地方税は、購入者の責任で目的地で支払われます。

保証と返品状態保証期間

新品 / 未使用

• 12ヶ月
• 中古 / 点検済み
• 3ヶ月

受領後4日以内に、破損、不完全、説明と異なる、または機能しないことが確認されたユニットは返品を受け付けます。ユニットは、保証ラベルを貼ったまま返却する必要があります。返品送料は購入者の責任です。誤った注文または気分による返品は受け付けません。

よくある質問

Q4：交換用H322を取り付けた後、CNCは軸有効化直後にサーボアラーム9（M軸過電流）を表示します。M軸モータはユニットが故障する前は正常に動作していました。何をチェックすべきですか？A：交換後の最初の有効化時に発生するM軸過電流アラームは、最も一般的に次の3つの原因のいずれかです。まず、SVU出力端子でのM軸モータ電源ケーブルの接続を確認してください。位相端子が正しく装着されていない、または締めすぎで割れた端子は、位相間短絡を引き起こし、過電流保護を即座にトリップさせる可能性があります。次に、M軸エンコーダケーブルが新しいSVUのM軸フィードバック入力に接続されており、L軸またはN軸と入れ替わっていないことを確認してください。エンコーダフィードバックの不一致は、電流ループが位置参照を失い、軸有効化中に過剰な電流をコマンドする原因となります。3番目に、CNCのM軸のサーボパラメータ（モータコード、パラメータ2020）をモータのネームプレートと比較して確認してください。モータコードが接続されているモータモデルと一致しない場合、ドライブの電流制限設定が、初期加速時にモータが実際に引き出す電流よりも低く設定されている可能性があり、誤った過電流を引き起こします。モータコードを修正し、軸を再度有効化してから、交換ユニットに障害があると結論付けてください。Q5：6089シリーズは生産終了しています。現代のFANUCの同等品はありますか？また、同等品に交換するのではなくアップグレードするには何が必要ですか？

A：直接的な現代の同等品はありません。6089 SVUアーキテクチャ（自己完結型PWMスタンドアロンユニット）には、広範なシステム変更なしに代替できる現在のFANUCの後継機はありません。現代のalpha iおよびbeta iドライブファミリはFSSB光ファイバインターフェースを使用しており、SVMモジュールの場合、共有aiPS電源バスが必要です。6089 SVU設置から現代のドライブアーキテクチャへのアップグレードには、CNCのサーボインターフェースボード（またはCNC自体）の交換、ドライブキャビネットの電源構成の交換、SVUを互換性のあるFSSBまたはbeta iドライブに交換すること、そして場合によっては新しいモータ/ドライブの組み合わせのためにCNCの再パラメータ設定が含まれます。Series 15、16、または18 CNCシステムでまだ稼働しているほとんどの機械では、これはコンポーネントの交換ではなく、完全なCNCおよびドライブシステムのオーバーホールとなります。6089ベースの機械を稼働させ続けるためのより実用的な方法は、テスト済みの中古H322ユニットの在庫を維持することです。施設内にこのタイプの機械が複数台ある場合は、在庫状況と大量調達について話し合うためにご連絡ください。
