A06B-0145-B077 Fanuc ACサーボモーター A06B0145B077 AO6B-OI45-BO77

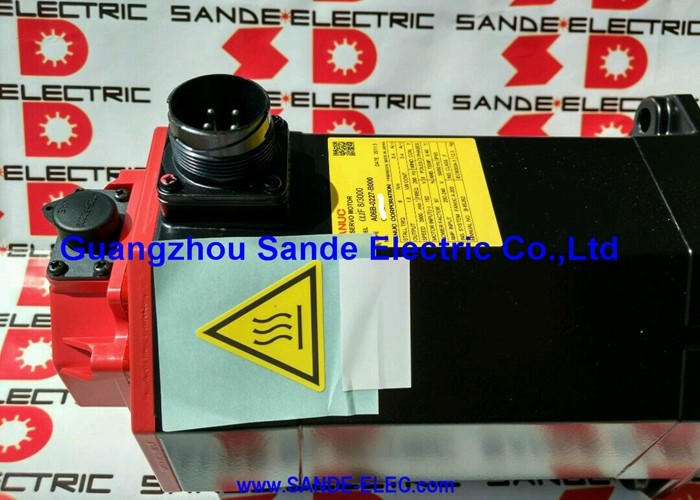

ファナック A06B-0145-B077 | ALPHAシリーズ AC22/1500 サーボモーター

部品番号: A06B-0145-B077

シリーズ: ALPHA ACサーボモーター

モデル: AC22 / 1500

状態:新品 / オーバーホール済み / 交換対応可能

概要

ファナック A06B-0145-B077 は、ALPHAシリーズ ACサーボモーターファミリーに属し、特にAC22/1500モデルです。このモデルは、中小規模のCNC工作機械市場に深く浸透した世代の、より高トルクのユニットの一つです。AC12モーターが軽量な軸負荷をカバーしていたのに対し、AC22は連続トルク定格22 Nm、出力3.8 kWに向上しており、これはより大きなボールねじ軸、重いテーブル駆動、およびコンパクトなサーボでは供給できない持続的な力を必要とする用途に適しています。赤いエンドキャップは、このALPHA世代の視覚的な特徴であり、AC22/1500は、ファナックドライブシステムがメーカー標準であった中級垂直加工センター、横中ぐり盤、および旋盤のX、Y、Z軸でよく見られました。最大1,500 RPMで、これは低速・高トルクモーターであり、軽い負荷で高速回転するのではなく、中程度の速度でハードに動作するように設計されています。

工場出荷時のIP67シーリング、ストレート出力軸、およびブレーキ非搭載が、この特定のバリアントを定義しています。クーラントへの暴露が日常的で、軸駆動要件が一定である環境向けに構築された、シンプルで堅牢なユニットです。

主な仕様

パラメータ

値

重いサドルや大きなワークテーブルを持つ機械では、AC22/1500は、サーボドライブのハンチングや切削負荷中の軸位置精度の低下なしに、完全な切削負荷下で正確な送り速度を維持するために必要な持続的なトルクを提供します。

1,500 RPMの天井は、このモーターの適用方法を形作ります。工作機械の軸における一般的なボールねじリード値を考慮すると、1,500 RPMは、それが設計された機械に適した早送り速度に相当します。高速コンタリングモーターではなく、負荷下での剛性が最大速度よりも重要な軸向けの、堅牢でトルク密度の高い主力モーターです。

定格速度での100 Hzの電気的周波数は、この設計優先順位を反映しています。

定格電流19 Aで動作するAC22/1500は、適切にサイズ設定されたサーボアンプの電流容量が必要です。

このクラスのALPHAファミリーでは、より多くの電流を必要とするモーターの一つであり、交換またはレトロフィット作業中にドライブモジュールの定格を確認する価値があります。

IP67シーリング — 工場標準

このバリアントのIP67定格は、後付けの改造ではありません。工場でモーターに組み込まれています。軸シール、ケーブルエントリーポイント、およびモーターハウジングはすべて、一時的な水没に耐えるように定格されており、工作機械の文脈では、モーターはクーラントの飛沫、ミストの飽和、および稼働中の生産機械の軸駆動領域で発生する避けられない流体の蓄積に対応できます。

高圧クーラントシステムや、軸駆動周辺での流体移動が継続的な懸念事項であるスピンドル内クーラントセットアップを実行しているショップにとって、IP67定格は、より低い保護等級のモーターと比較して、平均故障間隔を直接的に延長します。

クーラントの侵入によるベアリングの汚染や巻線の劣化は、サーボモーターの早期故障の主な原因の一つです。密閉されたハウジングは、両方に対処します。

軸、ブレーキ、および取り付けに関する注意

ブレーキなしのストレート軸は、機械的および電気的な取り付けをクリーンに保ちます。配線およびインターロックするブレーキ回路がないため、コミッショニングが簡単になり、管理する追加の24 VDCブレーキ電源要件がありません。

水平軸や、アクティブなトルク保持によってサーボドライブが位置を保持する用途では、これは完全に適切です。大きな重力負荷を持つ垂直軸では、代わりにブレーキ付きバリアントを検討する必要があります。このモーターはそのバリアントではありません。

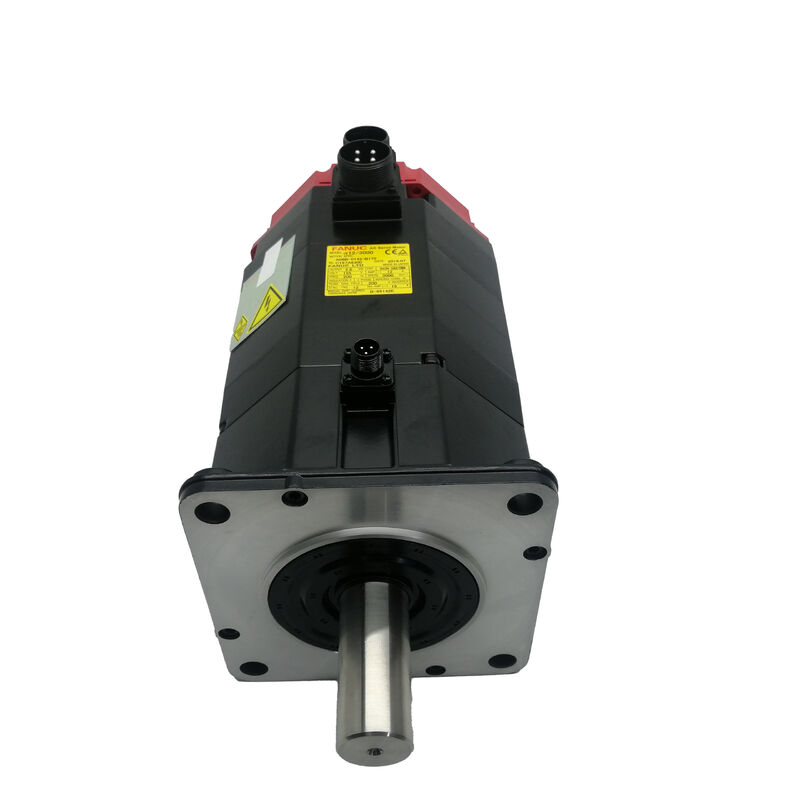

ボールねじ、タイミングベルトドライブ、またはサーボカップリングへのカップリングは、ALPHA AC22フレームサイズの標準的な手順に従います。

ストレート軸の寸法は、このフレームクラスのALPHAシリーズ全体で一貫しており、既存の機械の保守時にカップリングや駆動部品の調達を簡素化します。

ドライブおよび制御の互換性

A06B-0145-B077は、ファナックALPHAシリーズサーボアンプと互換性があり、このモーター世代中に現役だったファナックCNCプラットフォーム（シリーズ0、0i、16、18、21、および関連制御を含む）とペアになります。

サーボアンプのサイジングは、19 Aの定格電流を考慮する必要があります。定格不足のドライブモジュールは、通常の軸負荷条件下で連続過電流フォルトをトリガーします。

すべてのALPHAシリーズモーターと同様に、サーボドライブのパラメータは、特定のモータータイプに合わせて設定する必要があります。

モータータイプコード、最大速度、およびエンコーダ仕様はすべて、取り付けられているモーターと一致する必要があります。特に、以前の修理で非純正の交換品が使用された可能性があるAC12とAC22フレームサイズ間の交換時には重要です。

調達と状態評価

AC22/1500 ALPHAモーターは、オーバーホール済みおよび中古サーボ市場で引き続き入手可能です。中古のA06B-0145-B077を検査する際は、IP67軸シールが硬化、ひび割れ、またはクーラントバイパスの兆候がないか確認してください。劣化した軸シールは、モーターがシール寿命を超えて湿った環境で動作していた最初の兆候であることがよくあります。

3相巻線抵抗を測定してバランスを確認し、絶縁抵抗をアースに対して測定します。軸を手で回転させて、ベアリングの状態を評価します。

巻線の変色、焦げ臭い、またはハウジング内部のクーラント汚染の兆候があるモーターは、再取り付け前に資格のあるサーボ修理店によって評価されるべきです。

FAQ

Q1: Fanuc A06B-0145-B077と互換性のあるサーボアンプは何ですか？

このモーターには、少なくとも19 Aの連続出力電流を処理できる定格のファナックALPHAシリーズサーボアンプ（SVMまたはSVUモジュール）が必要です。

シリーズ0、0i、16、18、21プラットフォームを含むファナックCNC制御と統合されます。サーボドライブは、AC22/1500の正しいモータータイプコードでパラメータ設定する必要があります。AC12モーター用に設定されたドライブが、パラメータ更新なしでこのユニットを正しく実行できると仮定しないでください。

Q2: なぜAC22/1500はAC12シリーズモーターよりも最大速度が低いのですか？

AC22は、中程度の速度での高トルクを中心に設計されています。22 Nmと3.8 kWで、回転速度よりも力の出力を優先します。これはまさに、より大きく、より重い軸駆動が必要とするものです。

1,500 RPMの天井は意図的な設計上のトレードオフです。モーターの電磁ジオメトリを高速動作ではなくトルク密度に最適化することで、中規模工作機械が要求する軸剛性と持続的な切削力を提供します。

Q3: このモーターにはブレーキがありませんが、垂直軸に適していますか？

追加の考慮なしには適しません。A06B-0145-B077には統合ブレーキがないため、静止時に軸の移動を防ぐためにサーボドライブがアクティブな保持トルクを提供する必要があります。

大きなワークピースやテーブルの重量を支える垂直軸の場合、ブレーキ付きバリアントがより安全な工学的選択肢です。重負荷の垂直軸でドライブのみに保持を依存すると、Eストップ、サーボアラーム、または電源喪失イベント中にリスクが生じます。

Q4: 工作機械環境において、IP67は実際には何を意味しますか？

IP67は、モーターが完全に防塵であり、最大1メートルで30分間水中に浸漬されても耐えられることを意味します。機械加工環境では、これは主に、モーターがハウジングへの侵入なしに、連続的なクーラントの飛沫、ミスト、および流体の蓄積に耐えられることを意味します。

高圧ジェット洗浄や恒久的な水没に適しているわけではありませんが、通常の工作機械のクーラント暴露に対しては、IP67はIP54またはIP65定格のモーターよりも実質的なサービス寿命の利点を提供します。

Q5: A06B-0145-B077は、同じ機械軸上のAC12シリーズモーターを直接交換できますか？

いいえ、直接的なドロップイン交換はできません。AC22フレームは物理的に大きく、軸の寸法が異なり、定格電流が高く、サーボドライブのパラメータを再構成する必要があります。

既存の軸でAC12とAC22モーターを交換するには、モーターマウントとカップリングの機械的評価、設置されているアンプがより高い電流を供給できることの確認、およびCNCでの完全なパラメータレビューが必要です。

この検証なしにそれらを交換可能と見なすことは、ドライブフォルトまたは機械的なアライメントの問題を作成する確実な方法です。
