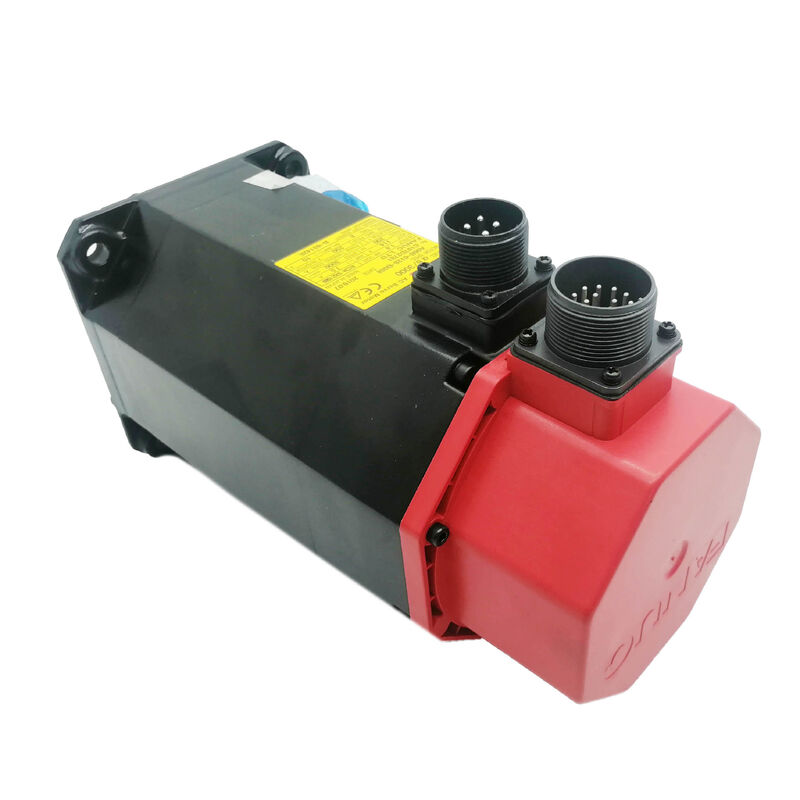

Fanuc A06B-0143-B075 | Alpha Series AC Servo Motor A12/3000 — 2.8kW, 12Nm ストールトルク, 3000rpm, 12A, Alpha A64 アブソリュートエンコーダ, CNC 16i / 18i / 21i

概要

Fanuc A06B-0143-B075 は、Fanuc のオリジナル Alpha モーターシリーズの A12/3000 です。これは 2.8kW、3000rpm のサーボモーターで、10 年以上にわたり中型 CNC マシニングセンタおよびターニングセンタの軸設計の基盤となってきました。16i/18i/21i コントロールを搭載した機械では、中程度の負荷範囲の X、Y、Z 軸にこのモーターが定期的に指定されており、その結果、現在でもメンテナンスサポートが求められる膨大な設置ベースが存在します。Alpha シリーズ自体は、Fanuc の製品履歴において、古い S シリーズモーターと新しい Alpha i 世代の間に位置します。標準フィードバックデバイスとして Alpha A64 アブソリュートエンコーダを導入し、S シリーズのインクリメンタルエンコーダでは実現できなかった、ホーミング不要の起動機能を Fanuc サーボシステムに広く普及させました。1 回転あたり 65,536 カウントの分解能を持つ A64 エンコーダは、ボールねじアセンブリの機械的繰り返し精度を十分に上回る位置決め分解能を提供し、エンコーダが軸精度における制限要因となることを防ぎます。

3000rpm まで 12Nm のストールトルクを発揮する A12/3000 は、中型マシニングセンタが必要とするあらゆる軸の負荷に対応します。3000rpm での早送りは実用的な早送り位置決めには十分な速度であり、12Nm のトルク予算は、サーボアンプが電流制限領域に入ることなく、中程度の切削サイクルを通じてモーターをサポートします。これが、16i/18i 時代の機械メーカーがこのモーターファミリーを広く選択した理由です。より大型のアンプを必要とせずに、運用範囲全体で十分な性能を発揮しました。

主な仕様

パラメータ

値

「64」は 64K、つまりシングルターンアブソリュートエンコーダからの 1 回転あたり 65,536 の絶対位置カウントを意味します。

当時、これは以前の S シリーズモーターで一般的だった 2500P インクリメンタルエンコーダからの大幅な分解能向上であり、リファレンスリターン不要の機械起動をプレミアムオプションではなく実用的な標準にする絶対位置データを提供しました。

完全な部品番号の接尾辞 B075 は、特定のエンコーダと軸タイプをエンコードしています。「B0」（ブレーキなし）、「75」（Alpha A64 エンコーダ、スムース軸）。

このモーターは、B175（A64 エンコーダ、ブレーキ付き）および B077/B084/B088（より新しいエンコーダタイプを備えた同じモーターボディ、新しいアンプ世代との互換性を可能にする）としても利用可能です。

物理的なモーターボディ（フレーム、巻線、軸、ベアリング）はこれらのバリアント間で同一であるため、エンコーダタイプの変換はこのモーターファミリーの確立されたメンテナンスプラクティスとなっています。

Alpha vs Alpha i: レガシーシステムでの運用

A06B-0143-B075 は、オリジナルの Alpha モーター世代に属しており、Alpha i 世代ではありません（B075/B077 の接尾辞の混乱は別として、「075」の部品番号指定は Alpha i 世代の命名よりも前のものです）。

このモーターは、オリジナルの Alpha SVM アンプアーキテクチャを中心に設計されており、A64 エンコーダのシリアルデータプロトコルと A06B-6079 / A06B-6096 SVM ファミリーのアンプインターフェイスを使用しています。

これらのオリジナルの Alpha アンプを備えた 16i/18i/21i コントロールを実行する機械は、A06B-0143-B075 の自然な設置場所です。

この組み合わせは完全に検証されており、長年のフィールド実績があり、これらの機械を生産的にしたモーションコントロール性能を提供し続けています。このシステムで A06B-0143-B075 を交換するのは簡単です。取り付け、パラメータ確認、リファレンスリターン、性能確認。

Alpha 世代モーターのメンテナンスの現実

この仕様の Alpha シリーズモーターは、現在フィールドで 20 年以上経過していることがよくあります。

ベアリングの摩耗が交換またはオーバーホールの最も一般的な理由です。長年の熱サイクル、振動、そして時には不十分な潤滑の組み合わせが、最終的にベアリングの異音、動作温度の上昇、およびサーボループが外乱として読み取る位置ノイズ症状を引き起こします。

完全な分解、清掃、ベアリング交換により、新品のコストなしで機械的に健全なモーターを新品同様の性能に回復させます。

エンコーダの故障は、2 番目に一般的なサービスイベントです。

A64 エンコーダのベアリングと光学システムには寿命があり、エンコーダが故障したモーターは、エンコーダの交換（元の B075 仕様に戻す）またはエンコーダのアップグレード（最新化されたアンプとの互換性のために新しいタイプに変換する）が必要です。どちらのパスも確立されており、Fanuc 専門のサービス会社によって十分にサポートされています。

よくある質問

Q1: A06B-0143-B075 は、起動ごとにリファレンスリターンが必要ですか、それともアブソリュートエンコーダは位置を保持しますか？

Alpha A64 アブソリュートエンコーダは、サーボアンプのバッテリーが健全であれば、電源オフ時でも位置を保持します。バッテリーは、機械の電源オフ中にアンプの SRAM 内のマルチターンカウントを維持します。

健全なバッテリーで電源投入すると、CNC は保存された位置を読み取り、リファレンスリターンなしで軸が動作可能になります。

バッテリーが消耗した場合（BAT アラーム）、位置データは失われ、バッテリー交換後にリファレンスリターンが必要になります。

Q2: A06B-0143-B075 (Alpha) は A06B-6114 (Alpha i) SVM アンプと連携できますか？

Alpha モーターと Alpha i アンプは後方互換性のための規定を備えて設計されていますが、これはプラグアンドプレイの代替ではありません。互換性は、特定の A06B-6114 アンプのリビジョンと、それがサポートするエンコーダ通信プロトコルに依存します。

Fanuc は Alpha i アンプの起動マニュアルに互換性テーブルを公開しています。Alpha モーターと Alpha i アンプをペアリングしようとする前に、これらを参照してください。

CNC のモータータイプとエンコーダタイプのパラメータ設定は、使用される特定の組み合わせと一致する必要があります。

Q3: B075 にはブレーキがありません。B175（ブレーキ付き）が必要となる機械条件は何ですか？

サーボが非通電状態または緊急停止中に軸を静止させる必要があり、重力または機械的な力が軸を動かす可能性がある場合、保持ブレーキが必要です。

最も一般的なケースは、機械的なカウンターバランスがない垂直軸（垂直マシニングセンタの Z 軸、膝型フライス盤、ガントリー）です。

水平軸では、サーボが停止したときに摩擦と機械システムが不要な動きを防ぐため、ブレーキなしの B075 が適切であり、ブレーキバリアントの追加重量と配線複雑さを回避します。

Q4: 12Nm のストールトルクは、実際の切削サイクルにおけるモーターの連続安全動作領域とどのように関係しますか？

ストールトルクは、熱的限界を超えずにゼロ速度で無期限に維持できる連続トルクであり、最悪の熱負荷です。

実際の切削サイクルでは、モーターは高速低トルクの早送りと中速中トルクの切削パスの間で交互に動作し、平均トルクはストール値よりもはるかに低くなります。

モーターの換気が改善され、トルク要件が低下するため、連続安全動作領域は高速で拡大します。

SVM アンプは、電流制限を通じて熱保護を強制し、モーターの実際の動作サイクルで長期間ストールトルクでの連続動作を防ぎます。

Q5: B075 のスムース（キー溝なし）ストレート軸に適した軸カップリングは何ですか？

シュリンクラップフィットボアカップリングまたはクランプタイプのハブ（クランプネジ付きスプリットハブ、クランプボア付きゼロバックラッシュディスクカップリング）が、滑らかな軸に適したアプローチです。

これらのカップリングタイプは、軸表面に対するクランプ力によってのみトルクを伝達します。機械的なキーは関与しません。

カップリングを取り付ける前に、軸表面がきれいで、損傷がなく、バリがないことを確認する必要があります。

機械の元のカップリングにキー用のキー溝が切ってある場合、モーターはキー付きバリアントである必要があります。スムース軸にキー付きカップリングを使用しようとしないでください。キーの接触領域がないため、カップリングは負荷がかかると滑ります。
