ファナック A06B-0141-B075 ACサーボモーター
部品番号: A06B-0141-B075
シリーズ: ALPHA ACサーボモーター
モデル: AC12 / 2000
状態: 新品 / オーバーホール済み / 交換対応可能
製品概要

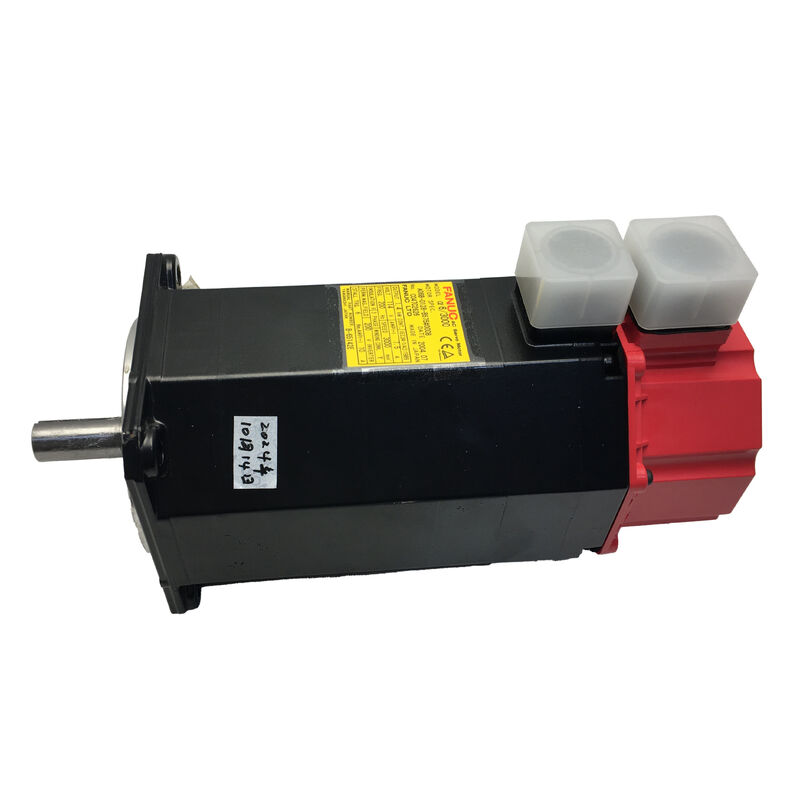

ファナック A06B-0141-B075は、ファナックのALPHAシリーズに属する高性能ACサーボモーターで、特にAC12/2000モデルです。特徴的な赤いエンドキャップで識別され、小型から中型のCNC工作機械に精密なモーションコントロールを提供します。コンパクトな設計と連続トルク出力の最適なバランスを実現しており、一貫した再現性の高い軸性能を必要とするフライス盤、旋盤、マシニングセンタに最適です。
技術仕様
| パラメータ |
値 |
| 定格出力電力 |
2.1 kW |
| 連続トルク |
12 Nm |
| 定格電流 |
8.8 A |
| 相数 |
3相 |
| 定格電圧 |
155 V |
| 定格周波数 |
133 Hz |
| 最大速度 |
2,000 RPM |
| 軸構成 |
ストレート (キー溝なし) |
| ブレーキ |
なし |
| 保護等級 |
IP67 |
| エンドキャップの色 |
赤 (ALPHA世代) |
設計と構造上の特徴
生産現場での信頼性を考慮して設計されたAC12/2000モーターは、最大2,000 RPMの速度で動作し、直結ボールねじ駆動や送り速度が重要なコンタリング軸に適しています。12 Nmの連続トルク定格は、大型の駆動ハードウェアを必要とせずに、負荷下での高い軸剛性を保証します。
工場出荷時に取り付けられたIP67シーリングは、一時的な水没に対する優れた保護を提供し、軸シール、コネクタ接続部、モーターハウジングはすべて過酷な環境に耐えるように定格されています。これにより、標準的なモーターでは早期のベアリング汚染や巻線劣化が見られるような、クーラントが多い用途でのサービス間隔が延長されます。
ブレーキフリー設計は配線を簡素化し、モーター全体の重量を軽減するため、水平軸やサーボドライブがアクティブなトルク制御によって位置を維持する用途に適しています。
互換性と用途
A06B-0141-B075は、ファナックALPHAシリーズサーボドライブ（SVM/SVUモジュール）と組み合わせて使用され、ファナック0、0i、16、18、21、および関連するCNC制御プラットフォームと互換性があります（ドライブ構成によります）。
小型立形マシニングセンタ、ターニングセンタ、ワイヤーEDM機械の軸送り（X、Y、またはZ）に一般的に使用され、このモーターはファナックのRoboDrillプラットフォームやファナック駆動システムを使用するサードパーティ製ビルダーの標準でした。
重要:交換品を入手する際は、フィードバックデバイスの種類（パルスココーダーモデル）とコネクタのピン配置を既存のモーターと比較して確認してください。0141ファミリー内でもバリエーションがあり、異なるエンコーダ仕様を使用している場合があり、ドライブのパラメータ設定に影響を与える可能性があります。
業界における重要性
ファナックALPHAドライブを備えた旧世代のCNC機械は、世界中の製造施設で生産資産として稼働し続けています。A06B-0141-B075は、豊富なドキュメントとサービス履歴を備えており、オーバーホール済みおよび中古品が産業用MRO市場で活発に流通しています。
そのシンプルな構造（ブレーキフリー、IP67シーリング、標準ストレート軸）は、大幅な機械的改造なしに、容易な保守、巻き直し、交換を可能にします。A06B-0141-B075のスペアを保持することは、古いファナック搭載機械を稼働させているショップでの計画外のダウンタイムを最小限に抑えるための実用的な戦略です。
よくある質問
ファナック A06B-0141-B075と互換性のあるサーボドライブは何ですか？
このモーターは、ファナックALPHAシリーズサーボアンプ（SVMまたはSVUモジュール）との使用のために設計されています。互換性は、特定のCNC制御世代によって異なります。通常はファナックシリーズ0、0i、16、18、または21システムです。コミッショニング前に、ドライブのモーターパラメータ設定がAC12/2000の定格と一致していることを常に確認してください。
A06B-0141-B075にはエンコーダが含まれていますか？また、どのような種類ですか？
はい。ALPHAシリーズモーターには、リアに搭載された統合パルスココーダー（エンコーダ）が付属しています。特定のパルスココーダーのバリエーションが、分解能とシリアル/パラレルフィードバックプロトコルを決定します。交換品を注文する前に、モーターのネームプレートにあるパルスココーダーの部品番号を確認して、ドライブとの互換性を確保してください。
このモーターはブレーキなしで垂直軸に使用できますか？
使用できますが、軸が静止しているときにサーボドライブがアクティブな保持トルクを維持する必要があります。垂直軸または重力負荷がかかる軸の場合、安全のため、およびEストップまたは電源喪失イベント中の軸の落下を防ぐために、ブレーキ付きのバリエーション（B076またはB176サフィックスモデルなど）が一般的に推奨されます。
このモーターのIP67定格は、工作機械環境でどのような意味を持ちますか？
IP67は、モーターが防塵であり、水深1メートルで30分間の一時的な水没に耐えられることを示します。CNCの実用的な意味では、モーターはクーラントの飛沫、ミスト、偶発的な液体接触に対して十分に保護されていますが、継続的に水没させたり、追加の保護なしに高圧の直接噴霧にさらしたりしないでください。
中古のA06B-0141-B075がまだ修理可能かどうかをどのように判断しますか？
モーターのネームプレートで正しい部品番号を確認し、軸シールに摩耗や硬化がないか点検してください。3つのすべての相間で巻線抵抗を測定してください。値はバランスが取れており、仕様内である必要があります。軸を手で回して、ベアリングの粗さを感じてください。パルスココーダーにエラーが記録されている場合や、モーターが過負荷になっている場合は、再設置前に資格のあるサーボ修理施設による完全なベンチテストまたは巻き直し評価が推奨されます。
