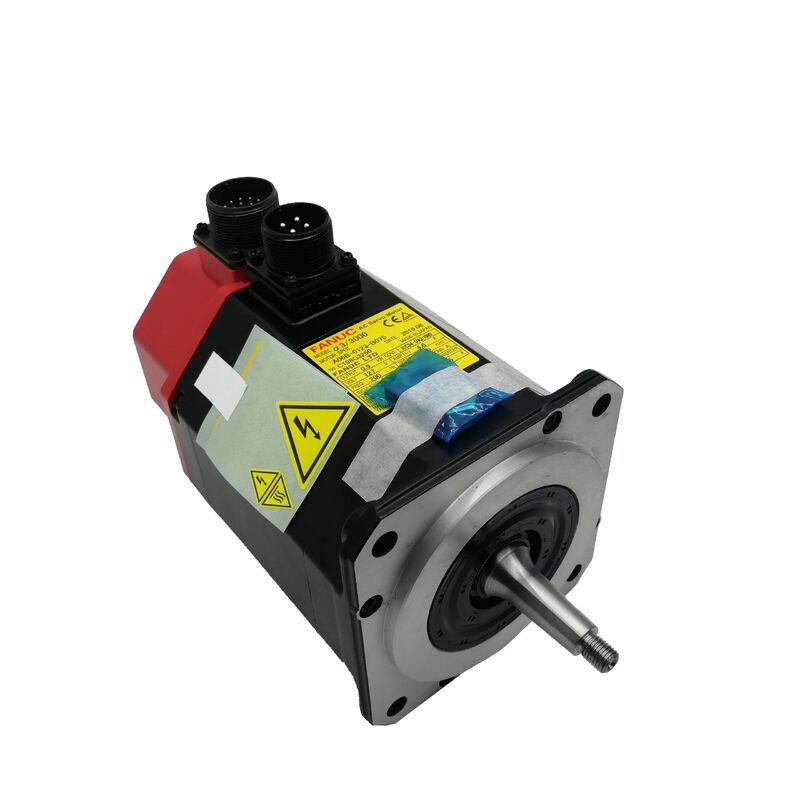

Fanuc A06B-0123-B075 ACサーボモーター
アルファ3/3000,Taper Shaft,A64エンコーダー,ブレーキなし
製品概要
部品番号:A06B-0123-B075
また,以下のように検索しました:A06B0123B075, FANUC A06B-0123-B075, FANUC アルファ 3/3000
モーターモデル:α 3/3000
シリーズ:ファヌック オリジナル アルファシリーズ
分類:Fanuc Alphaシリーズ ACブラシレスサーボモーター -- 3 Nm スタンドトルク, 0.9 kW, 3,000 rpm,Taper シャフト,ブレーキなし,A64 インクリメンタルエンコーダー,IP65
テクニカル仕様
| パラメータ |
価値 |
| 部分番号 |
A06B-0123-B075 |
| モーターモデル |
α 3/3000 |
| 定数出力 |
0.9 kW |
| スタンドトルク |
3 Nm |
| スタンド電流 |
4.6 A |
| 定速 |
31000回転/分 |
| モーター入力電圧 |
127V (3相) |
| エンコーダー |
アルファA64 (増量64,000ppr) |
| シャフトタイプ |
鍵をかける |
| 電磁ブレーキ |
ない |
| 保護評価 |
IP65 |
| 互換性のあるアンプ |
Fanuc オリジナル アルファシリーズ SVU アンプ |
| 互換性のある制御装置 |
Fanucシリーズ 0, 15, 16, 18 (オリジナルアルファ世代) |
| 原産地 |
日本 |
アルファファミリーのアルファ3/3000
Fanucのオリジナルのアルファシリーズは1990年代から2000年代にかけてCNC機械を駆動し,今日も多くの機械が生産されています.これらのモーターが故障した場合に,類似の代替ソリューションを提供します..
と3 Nm のスタンドトルクと 0.9 kW軽量化された付加軸に適した小型から中規模のCNC機械に適しています.コンパクト lathes の X と Z ドライブ を 適用 する機械加工センターの補助軸と二次位置付けメカニズム.
について3定速は000rpm5mmのピッチボールスクリューと組み合わせると,15 m/minの高速横断性能を提供します.127V モーター入力電圧 4.6A スタンド電流オリジナルアルファSVUアンプとの互換性を確認します
角型シャフト設計
精密地面鍵付きの角軸自動中心のコップリングを備えており,重複可能な位置付けを保証します. 円柱形のジオメトリは,設置中に自動的にノブをコンセントリックで記録します.鍵が正トルク伝送を提供する間.
設置注意:引越し中に常にハブ面に適切なギア引引手を適用します.ハブボディにクイーンまたは衝撃を使用しないでください.新しいモーターに再インストールする前に,角型と穴の表面を検査します.
A64 追加エンコーダー互換性
についてアルファA64エンコーダーパラレルインクリメンタルエンコーダーインターフェイスを通じて,回転あたり64,000回数を処理する.主要な運用上の考慮事項:
- すべてのパワーアップでホームリングが必要です.A64は,電源をオフにすることで位置を維持できない
- 世代別互換性:シリアルエンコーダープロトコルを必要とするαiシリーズアンプと互換性がない
- オリジナル Fanuc アルファ SVU 増幅器が必要です適切な操作のために
5mmのピッチボールスクリューで64,000pprで,位置ループ解像度はカウントあたり約78nmである.
ブレーキ配置がない
B075の指定は電磁ブレーキがないことを確認します 静止位置の軸は アルファ SVU 増幅器のサーボロックによって維持されます重力負荷成分のない水平軸に適している.
重要なことメカニカルな保持を必要とする垂直軸や傾斜型フードでは,ブレーキ型を使用するA06B-0123-B175B075は重力に負荷された軸に安全な代替品ではありません.
A06B-0123シリーズ構成参照
| 部分番号 |
シャフト |
ブレーキ |
エンコーダー |
| A06B-0123-B075 |
角型 |
ない |
A64 増量 |
| A06B-0123-B175 |
角型 |
はい (ブレーキ) |
A64 増量 |
| A06B-0123-B075#7076 |
角型 |
ない |
A64 (IP67) |
すべてのバージョンは,α 3/3000モーターボディの仕様を共有している. 交換構成は正常に元のものと一致する.
増幅器とCNC互換性
必要なのはFanuc オリジナル アルファ SVU 増幅器互換性のあるCNCプラットフォームにはFanucシリーズ 0, 15, 16, 18元のアルファ世代では,αiシリーズアンプやβシリーズドライブと互換性がない.
設置後,軸パラメータ (モーター型コード,電流制限,最大速度) が α 3/3000 仕様で正しく設定されていることを確認する.
典型的な用途
- CNC回路のX軸とZ軸- コンパクトのCNCターニングセンターの主要キャレーとクロススライドドライブ
- 小型の機械加工センターの供給軸- コンパクトの垂直加工センターでX,Y,Zドライブ
- 副軸と補助軸- 多軸機械や回転テーブルにおける追加位置付け装置
よく 聞かれる 質問
このモーターは Fanuc αiSV 増幅機と互換性があるか?
A64はオリジナルのアルファプラットフォームの並列エンコーダーインターフェースを使用し,シリアルエンコーダープロトコルを必要とする αiSVアンプと電気的に互換性がない.このモーターは,オリジナルのFanuc アルファ SVU増幅器とペアする必要があります.
なぜ軸はCNCが起動するたびに 戻るのでしょうか?
A64は,電源停止位置保持のないインクリメンタルエンコーダーです. 機械の座標を確立するために,すべての電源アップで参照回帰経路が必要です.これはアルファシリーズのオリジナル機器の通常の動作です.
B075 (ブレーキなし) はB175 (ブレーキ付き) のモーターを入れ替えますか?
重力負荷成分のない確認された水平軸のみ.B175ブレーキは垂直軸と傾斜軸のための安全メカニズムです.増幅器が消電されたとき,セルボロックだけで重力の下で軸を保持することはできません.
モーターの交換中に,角型シャフトハブを正しく取り除くにはどうすればいいですか?
軸末に反応するハブ面に付加されたギア引き取りを使用します.決してクイーンを使用しないでください,ハブボディにキツネ,または衝撃.取り除く後,再設置する前に,角孔とハブ穴の表面の両方を検査する.
A06B-0123-B075は修理可能か 交換可能か?
完全修理可能. 資格のある修理施設は,ベアリング交換,A64エンコーダー交換,ステータルの巻き付け修理,シール交換を含むすべての一般的な故障モードに対応します.複数の機械を管理する施設テストされた交換装置を維持することで ダウンタイムを最小限に抑えることができます
