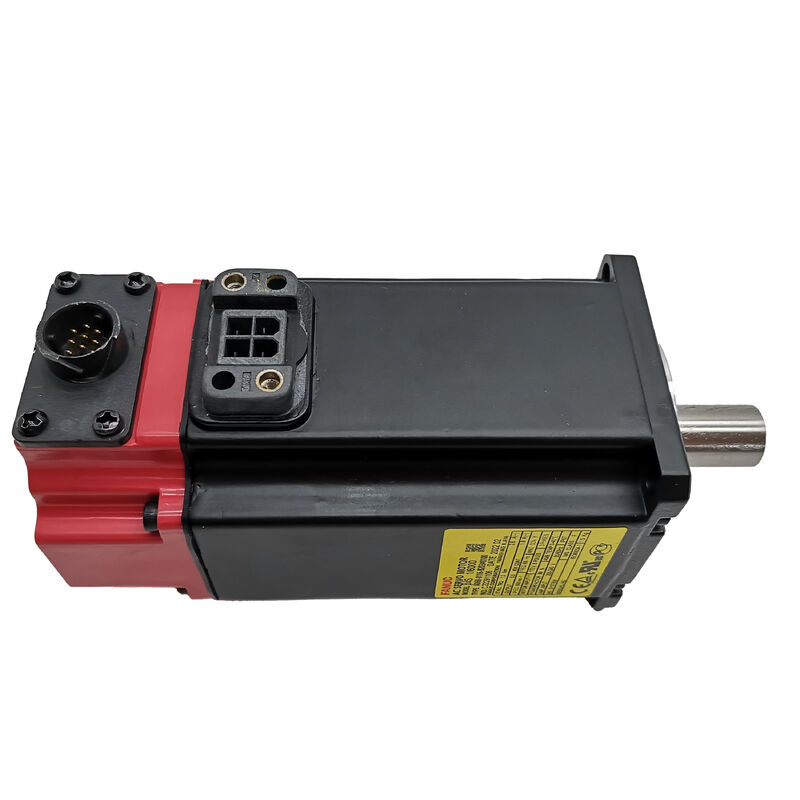

FANUC A06B-0116-B203 ACサーボモーター
βiS 1/6000,6,000 RPM,キーシャフト,B64iA絶対エンコーダー
製品概要
部品番号:A06B-0116-B203
また,以下のように検索しました:A06B0116B203, FANUC A06B-0116-B203, Fanuc Beta iS セルボモーター BIS1/6000
モーターモデル:βiS 1/6000 (ベータ iS 1/6000)
分類:Fanuc Beta iSシリーズ ACブラシレスサーボモーター -- 0.5 kW,6,000 rpm,キーウェイ付き直軸,ブレーキなし,B64iA絶対エンコーダー,IP65
テクニカル仕様
| パラメータ |
価値 |
| 部分番号 |
A06B-0116-B203 |
| モーターモデル |
βiS 1/6000 |
| 定数出力 |
0.5kW |
| 最大速度 |
61000回転/分 |
| モーター入力電圧 |
172V (3相) |
| 流動 |
1.8A (評価) /2.6A (ピーク) |
| 段階 |
3相 |
| エンコーダー |
B64iA (絶対, 64,000 ppr) |
| シャフトタイプ |
キーウェイ (ST,KEY) を使った直線 |
| 電磁ブレーキ |
ない |
| 保護評価 |
IP65 |
| 隔熱クラス |
クラスF |
| 動作温度 |
0°Cから+40°C |
| 互換性のあるアンプ |
Fanuc βiシリーズセルボアンプ (βiSV) |
| 互換性のある制御装置 |
FANUCシリーズ 0i, 16i, 18i, 21i, 30i, 31i, 32i |
| 原産地 |
日本 |
パフォーマンス・アドバンテージ
半キロワットで6000RPM
について61000 rpm の上限軽い負荷で軸を素早く位置づけることができる.直結した5mmピッチボールスクリューで,これは,より大きなアルファシリーズモーターの高速横断能力に匹敵する 30 m/min の線形横断を供給し,1 をのみ描画します.定数条件では0.8アンパール
について0定位出力は0.5 kWこのモーターは,二次位置付け軸,ATCメカニズム,コンパクトターンフィード,およびアルミと非鉄材を切る小さな加工センター軸のために正しくサイズされています.比較可能なFanuc αiF 1/5000モーターの最大回転数軸の交差時間によってサイクル性能が制限されるアプリケーションでは生産性が向上します.
ポジティブなトルク伝送のためのキーシャフト
キーウェイ付きの直軸は,トルク伝送にポジティブな機械的な関わりを提供し,高逆転アプリケーションではマイクロスライドを防止します.これはシフト毎に方向転換何千もの上で一貫した位置付け精度を保証このモーターを交換する際には,コップリングハブにマッチングキーの穴があることを確認してください.
B64iA 絶対エンコーダ
についてB64iA 絶対エンコーダー電源を入れると,自動運転が可能になる.電源を入れると,自動運転が可能になる.5mmのピッチボールスクリューで,1回転あたり000回数,位置ループはカウント毎に約78ナノメートルで閉まる.ドリルタップの位置付け,ギャングツールのスライド位置付け,そしてコンパクトなVMC供給軸制御のための十分な解像度.
横軸のブレーキ配置がない
ブレーキなしの配置は,βiSV増幅器のサーボロックによって静止状態が維持される水平軸では正しい.これは,ブレーキ回路の複雑さを排除しながら,ブレーキ型よりもモーターをコンパクトで軽くします垂直軸の適用については,ブレーキ付きの変数を指定する.A06B-0116-B576.
IP65 密封 制御環境
スタンダードIP65 保護直接冷却液に曝されるアプリケーションでは,冷却液は,冷却液に直接曝されるA06B-0116-B203#0100同様の性能仕様を持つIP67密封の変種アップグレード
シリーズ比較
βiSシリーズは,αiFシリーズと比較してコスト最適化されたパフォーマンスを提供しています.αiF 1/5000はより高解像度のA1000エンコーダー (1,000この2つのファミリーは,異なるエンコーダープロトコル,アンプファミリー,パラメータセットにより互換性がない.
互換性に関する情報
操作するFanuc βiシリーズセルボアンプ (βiSV)特定にこの0.5kWのパワークラスのためのβiSV 4です.互換性のあるCNCプラットフォームには,Fanucシリーズ0i-D,0i-F,16i,18i,21i,30i-A,30i-B,31i-A,31i-B,および32iが含まれます..
典型的な用途
- コンパクトなCNC加工センターとドリル・タップ・フィード・アックス- X,Y,Zドライブは,小さなフォーマットVMCとドリルタップセンターで
- バングツールのCNC回転軸- XとZのスライドドライブ ギャングツールターニングマシン
- CNC研削機械の配送軸- 小型のCNC研削機のインフィード・トラバースドライブ
- ATCメカニズムとツールマガジンドライブ- ツールマガジンインデックスとATCアーム位置ドライブ
よく 聞かれる 質問
標準B203とB203#0100密封型の違いは何ですか?
ベースB203は,塵や水噴出からIP65の保護を備えている.#0100はIP67にアップグレードされ,一時的な冷却液浸入や直接の洪水露出に対する耐性を追加している.すべての性能仕様は同じままです.
モーターは絶対的なエンコーダーを持っている なぜ軸はまだホームに電源アップ?
βiSV増幅器のバックアップ電池をチェックする.電池が枯渇すると多ターンカウンタをリセットする.また,CNC軸パラメータ1815#4 (APCビット) が絶対モードに設定されていることを確認する.
このモーターはβiSVではなく αiSV増幅器で動かすことができますか?
違うパラメータセットと電流評価を持つアルファiモーターのために設計されています.正しいペアドライブはβiSV 4です.
最も一般的な故障モードは何ですか? モーターは修理可能ですか?
B64iAエンコーダの故障は,冷却液霧汚染とベアリングの磨損により最も一般的です.両者は,エンコーダーまたはベアリングの交換を通じて,資格のあるサーボモーター施設によって修復できます.
鍵軸B203は 滑らかな軸B078を 直接置き換えますか?
いや.シャフトタイプが結合インターフェースを決定する.キー付きシャフトには,マッチングキーウェイホールのハブが必要です.交換を注文する前に元のモーターのシャフト構成を確認してください.
