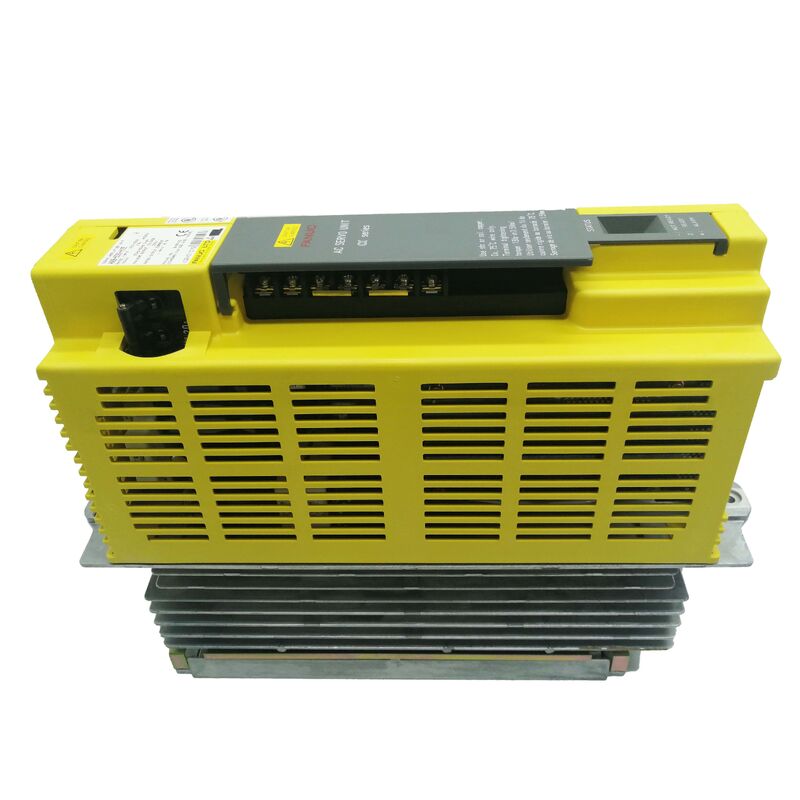

FANUC A06B-6089-H101 — Alpha SVU1-12: シングル軸の基盤

1軸。1ユニット。完全。

工作機械メーカーがCNC軸ドライブの設置を指定する際、2つの哲学が競合します。1つ目は、複数の軸を共有モジュールに統合し、共通のDCバスから電力を供給するものです。キャビネットスペースとエネルギー回収の効率は良いですが、密結合しており、1つの電源供給装置の故障がそのバス上のすべての軸を停止させます。2つ目は、各軸を独立した電気的エンティティとして扱い、それぞれに独自の整流器、独自のACフィード、独自の障害境界を持たせるものです。A06B-6089-H101はこの2番目の哲学に基づいて構築されています。

FANUC alphaシリーズ内のSVU1-12と指定されたこのユニットは、定格出力3.0AでL軸を駆動するシングル軸サーボアンプユニットです。「SVU」という名称は、サーボアンプユニットであることを示しています。これは、外部電源モジュールに依存せず、入力された三相ACを直接内部DCバスに変換する内蔵整流器を備えた自己完結型設計です。「1」はシングル軸を示します。「12」は電流クラスで、連続3.0Aであり、α1/3000からα2/3000の範囲のalphaモーターに適しています。

これは実質的に、ユニットに200–230Vの三相ACを供給し、モーター電源ケーブルを接続し、エンコーダーフィードバックを実行し、PWMインターフェースをCNCに配線すれば、軸が動作可能になることを意味します。他にインストールするものはありません。バスの設定も、最初に確認すべき共有コンポーネントもありません。このユニットが故障した場合、その軸のみが停止します。機械の他の部分は稼働し続けます。

Sande Electricは、新品および中古品のA06B-6089-H101を取り扱っており、世界中に0–3営業日で発送します。

SVU1-12の適用範囲: 6089シングル軸シリーズ

6089 SVU1サブファミリー内では、FANUCは2つの電流クラスを提供していました。H101は3.0A（12クラス）で動作し、H102は5.9A（20クラス、SVU1-20と指定）で動作します。両ユニットは物理的に類似しており、同じPWM Type Aインターフェースを共有しています。両者の選択は、接続されるモーターに完全に依存します。

H101の3.0A定格は、alphaカタログの軽量エンドのモーター、具体的にはα1/3000およびα2/3000に適合します。これらは、トルク要求の低い軸に使用されるコンパクトなモーターです。小型旋盤、補助回転軸、マシニングセンタの工具マガジン、または機械的負荷が控えめで高速トラバースが短いあらゆるアプリケーションで使用されます。H101で物理的に大きなalphaモーターを駆動しようとすることは、実行可能な代替策ではありません。モーターはアンプの出力段が維持できる以上の電流を引き込み、実質的な負荷がかかると熱保護が軸をシャットダウンします。

H102（SVU1-20）は、次のクラスに対応します：α2/3000、α3/3000、α4/4000。お使いの機械に搭載されているモーターがこのクラスの場合、H101は適切な部品ではありません。注文する前に、モーターの銘板データとCNCのサーボ軸モーターコード（パラメータ2020）が、機械が実際に必要としているSVU1のバリアントを確認するための最も速い2つの方法です。

ユニットの背後にあるアーキテクチャ: なぜPWM Type Aが依然として重要なのか

A06B-6089-H101は、CNCとの通信にPWM Type Aインターフェースを使用しています。これは、光ファイバーFSSB（Fanuc Serial Servo Bus）が導入される前に、FANUCの初期のCNC世代が使用していたパラレルデジタルインターフェースです。Series 15、16、18、または21コントロール（非i世代）を搭載した機械では、CNC内部のサーボ制御ボードが出力するPWM信号がケーブルバンドルを介してアンプユニットに直接伝送されます。alpha SVUファミリーは、まさにこのインターフェースのために設計されました。

Type Aという指定が重要なのは、FANUCがType Bインターフェースを備えたユニットも製造しており、両者は一部のケースで類似のフォームファクターを共有しているにもかかわらず、電気的に互換性がないためです。Type Aは、Type Bとは異なる特定のピン割り当てと信号プロトコルを使用します。一方を他方に置き換えると、パフォーマンスの低下だけでなく、CNCとドライブ間の通信障害が即座に発生します。機械がType AまたはType Bを使用しているかどうかを特定する際に、最も速い確認方法は、CNCのサーボインターフェースボードの指定を確認することです。ボードの世代がサポートするインターフェースタイプを示します。

6089 H1xxシリーズの場合、すべてのユニットがType Aを使用します。SVU1サブファミリー内にType Bバリアントはありません。

技術仕様

シングル軸 vs マルチ軸SVU: 実用的な設置上の考慮事項

6089ファミリーには、SVU2（2軸）およびSVU3（3軸）バリアントも含まれています。マルチ軸ユニットは1つのエンクロージャーでより多くの軸を処理するため、SVU2およびSVU3はキャビネットの経済性の観点から魅力的です。では、なぜ工作機械メーカーやメンテナンスエンジニアは、代わりに複数のSVU1ユニットを選択するのでしょうか？

シングル軸アプローチを支持するシナリオがいくつかあります。第一に、物理的な近接性です。各軸ドライブがサーボモーターの近くの小さなエンクロージャーに取り付けられており、中央のキャビネットに統合されていないマシニングセンタは、より短いモーター電源ケーブルと簡単なケーブル配線から恩恵を受けます。SVU1は小さいため、駆動する軸の近くの狭いスペースに取り付けることができます。第二に、障害の分離です。軸ごとに個別のSVU1ユニットを使用すると、故障したドライブは、その軸のみを停止させます。故障したユニットが見つかり交換されるまで、機械は部分的に、またはシングル軸モードで稼働できる可能性があります。3軸SVU3の場合、1つのコンポーネントの故障が3つの軸すべてを同時に停止させます。第三に、交換ロジスティクスです。同一タイプのSVU1ユニットは軸間で交換可能であり、1つの予備ユニットは、特定のマルチ軸コンビネーションのバックアップではなく、機械上の任意のL軸ドライブのバックアップになります。

生産で継続的に稼働するあらゆる機械にとって、障害の分離という議論だけでも、シングル軸アーキテクチャを正当化するのに十分なことが多いです。

7セグメントLEDアラームリファレンス: SVU1-12フォルトコード

A06B-6089-H101は、ユニット前面パネルの7セグメントLEDにフォルトコードを表示します。機械が予期せず停止し、CNCのサーボアラーム画面にサーボフォルトが表示された場合、ドライブ上のこのディスプレイを直接確認することが、最も速い最初の診断ステップです。一般的なコードには以下が含まれます:

• 1 — DCバスの過電圧（入力AC電圧と回生条件を確認してください）
• 2 — DCバスの低電圧（ユニット端子での三相入力電圧を確認してください）
• 3 — 初期充電後のDCバス低電圧（入力相損失またはヒューズの状態）
• 8 — L軸の過電流（モーター巻線またはケーブル絶縁の問題。ユニット交換前に確認してください）
• A — 出力段のIPM（インテリジェントパワーモジュール）フォルト（ユニットハードウェアフォルト）
• 9 — 回生放電回路過負荷（回生がユニット容量を超えています。減速デューティサイクルを確認してください）

軸有効化直後に発生するSVU1-12の「8」または過電流アラームは、動作期間の後ではなく、ほぼ常に接続されているモーターの巻線フォルトまたはケーブル絶縁破壊を示しており、アンプの故障ではありません。モーター絶縁抵抗試験（モーターケーブルをドライブ端で切断した状態で、モーター巻線リードとモーターフレーム間のメガーテスト）は、H101自体を故障と断定する前に、正しい最初のステップです。

注文、支払い、発送

支払い確認後0～3営業日以内にDHLおよびFedExによるグローバル発送。複数ユニット注文時の同梱発送も可能です。

利用可能な支払い方法:

• 銀行振込（T/T） — 注文金額に関わらず
• PayPal — 500米ドルまでの注文
• ウェスタンユニオン — 注文金額に関わらず

輸入関税および税金は、購入者の責任で、仕向地で支払われます。

保証と返品ポリシー

ユニットが破損、不完全、または説明と異なる状態で到着した場合、または受領後4日以内に機能しないことが確認された場合に返品を受け付けます。返品される商品には、保証ラベルが貼付されている必要があります。返品送料は購入者の負担となります。誤注文または気分による返品は受け付けられません。

よくある質問

Q1: H101（SVU1-12、3.0A）とH102（SVU1-20、5.9A）のどちらが必要か、どのように確認できますか？

A: 決定的な確認方法は、機械に現在搭載されている軸モーターのモーターモデルプレートです。モーターがα1/3000またはα2/3000の場合、H101が正しく適合します。モーターがより要求の高いアプリケーションで使用されているα2/3000、またはα3/3000、α4/4000以上の場合、H102（SVU1-20、5.9A）が必要です。二次的な確認は、CNCサーボパラメータ画面です。サーボパラメータに移動し、該当する軸のパラメータ2020（モーターコード）を読み取ります。このコードを機械のサーボドキュメントのモーターコードテーブルと照合します。コードはモーターモデルを示し、どの電流クラスのアンプが必要かを直接示します。搭載されているアンプが機械の正しい仕様であると仮定しないでください。以前のメンテナンスで不適切な交換品が取り付けられている可能性があります。

Q2: このユニットの「新品工場出荷時シール」の状態とはどういう意味ですか？また、中古点検済みユニットとどう違いますか？

A: 新品工場出荷時シール（NFS）とは、ユニットが機械に一度も取り付けられず、電源も投入されていないことを意味します。元のFANUCの梱包から取り出され、管理された状態で保管されていました。ユニットは、元のFANUC保証ラベル、すべてのコネクタカバー、および工場出荷時の梱包材を保持しています。この状態には、12ヶ月の倉庫保証が付いています。対照的に、中古点検済みユニットは、以前に生産設備に取り付けられ、取り外され（機械のアップグレード、機械の廃止、またはトラブルシューティングのため）、再販のために提供される前に、すべての電気的パラメータでテストされています。中古ユニットには3ヶ月の保証が付いています。継続的な生産で高い稼働率が求められる機械の場合、NFS在庫は以前の稼働履歴に関する不確実性を排除し、推奨される選択肢です。

Q3: CNCとA06B-6089-H101間のPWMインターフェースケーブルは無傷に見えますが、電源投入直後にCNCがサーボ通信アラームを表示します。ドライブに問題があると結論付ける前に、何をチェックすべきですか？

A: 動作前に電源投入直後に発生するPWMインターフェースアラームは、ドライブハードウェアの故障よりも接続の問題であることが多いです。次の順序でチェックしてください。まず、インターフェースケーブルコネクタがCNCサーボボードとSVU1ユニットの両方に完全に差し込まれていることを確認してください。マルチピンコネクタが部分的に差し込まれていると、ドライブが通信を確認するために必要な信号線が1本以上切断される可能性があります。次に、両端のコネクタハウジングにピンが曲がったり押し戻されたりしていないか点検してください。外から差し込まれているように見えるピンでも、内側では接触から後退している可能性があります。第三に、機械が長期間使用されていない場合は、コネクタ接点の腐食を確認してください。PWMインターフェースは低信号レベルで動作するため、わずかな酸化でも通信が中断される可能性があります。腐食が見られる場合は、適切な接点クリーナーで接点を清掃してください。ケーブルとコネクタが完全に健全であることを確認した後でのみ、ドライブ自体を障害源として扱うべきです。

Q4: A06B-6089-H101（SVU1-12）は、一時的な措置として、alphaモーターの代わりにbetaシリーズモーターを駆動できますか？

A: リスクなしではできませんし、一時的であっても一般的に推奨されません。6089 SVUファミリーはalphaシリーズモーター用に指定されており、CNCのモーターコードパラメータもそれに応じて設定されています。Betaシリーズモーターは電気的特性が異なります。巻線インダクタンス、エンコーダーフィードバックプロトコル、電流ループチューニングパラメータが異なります。alpha SVUでbetaモーターを駆動すると、モーターパラメータがアンプの制御段が期待するalphaプロファイルからどれだけ逸脱するかによって、振動、暴走電流、またはサーボフォルトが発生する可能性があります。モーターが即座にアラームなしで動作したとしても、ドライブは設計されたパラメータセット外で動作しており、不正確な位置および速度制御を生成する可能性があります。alphaモーターが入手できない場合の正しいアプローチは、互換性のないタイプで代用するのではなく、正しいモーターを待つことです。

Q5: CNCを変更せずに交換できる、A06B-6089-H101の直接的な最新FANUC交換品はありますか？

A: 現在のFANUC製品には、直接的なドロップイン交換品はありません。6089 SVUファミリーは、古いCNC世代（Series 15、16、18、21非i）に接続されたPWM Type Aインターフェースを使用しています。最新のFANUCドライブはFSSB光ファイバーインターフェースを使用し、iシリーズCNCが必要です。非i CNCを搭載した機械でH101の代わりに最新ドライブを交換するには、CNCのサーボインターフェースボードを交換する必要があります。ほとんどの場合、これはCNC自体の交換を意味します。これはコンポーネント交換ではなく、資本プロジェクトです。これらのレガシーシステムで機械を稼働させ続けるための実用的な解決策は、テスト済みのH101ユニットを手元に在庫しておくことです。6089シリーズの製造年数を考慮すると、新品工場出荷時シール在庫は時間とともに減少しています。高稼働率の機械のために2～3ユニットの予備を確保することは、合理的なメンテナンス戦略です。お使いの施設でこのタイプの機械を複数台稼働させている場合は、複数ユニットの価格についてお問い合わせください。
