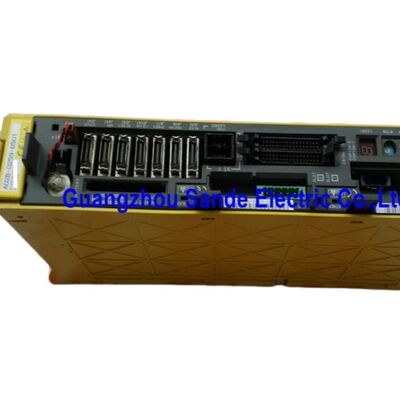

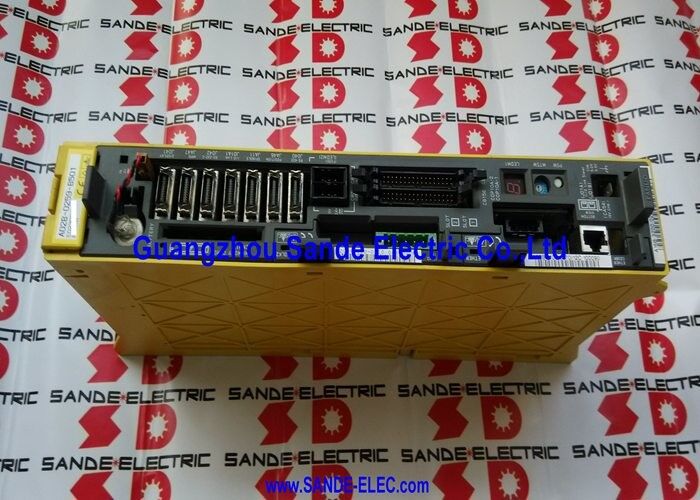

ファナック スピンドルアンプモジュール A06B-6089-H106 A06B6089H106 A06B-6089-H106

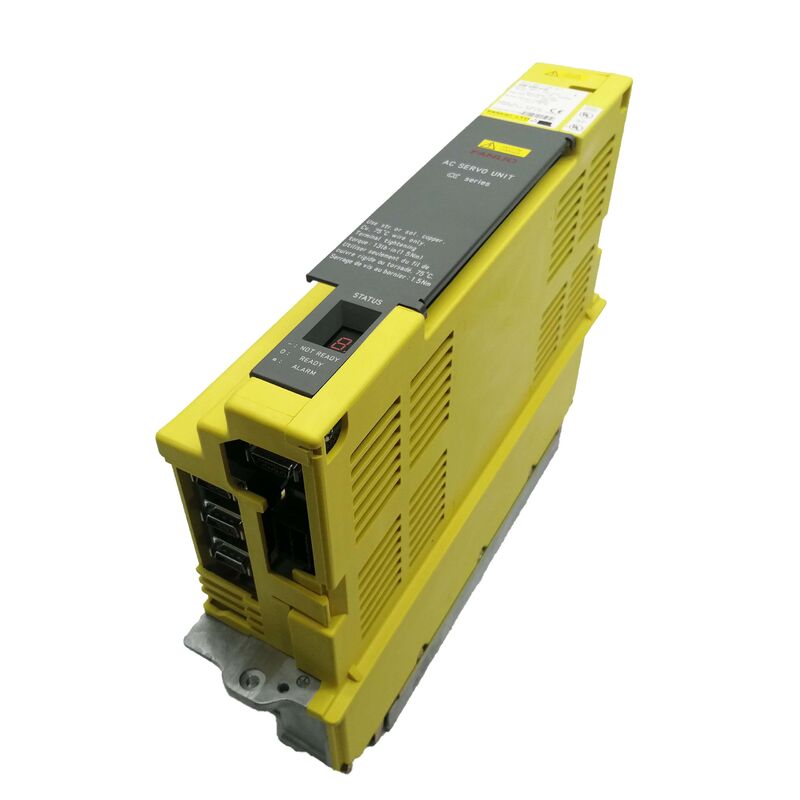

Fanuc A06B-6089-H106 | アルファサーボアンプユニット — SVU1-130、単軸、200～230VAC / 27A 入力、52.2A / 230V 出力、PWM タイプB、スタンドアロン電源

概要

Fanuc A06B-6089-H106 は、Fanuc の A06B-6089 アルファサーボアンプユニット（SVU）シリーズの中で最大の単軸ユニットである SVU1-130 です。定格は 200～230VAC、27A の入力から 52.2A の連続出力です。SVU シリーズは SVM モジュールシリーズとはアーキテクチャが異なります。SVM モジュールは共有 DC バスを提供するために外部 PSM（電源モジュール）に依存しますが、SVU ユニットは独自の統合電源を備えており、AC 主電源入力を直接整流して、出力段が動作する内部 DC バスを生成します。このスタンドアロン設計により、SVU は機械内のどこにでも自由に配置できます。三相 AC 電源が利用できる場所であればどこでも SVU を取り付けることができ、CNC とは PWM インターフェイスケーブルのみで接続されます。

SVU1-130 の 52.2A 出力容量は、スタンドアロンアルファサーボユニットとしてはヘビーアキシャルクラスに位置付けられます。標準的なモーターペアリングは α40/3000 であり、定格速度で持続的な高トルクを生成する大型フレームのアルファサーボモーターです。これは、ボールねじの直径、キャリッジ質量、および切削力が、より軽量なサーボモーターでは供給できない持続的な電流を必要とする重切削 CNC 工作機械の軸に使用されます。

H106 内部の 3 つの IGBT トランジスタ（小型 SVU ユニットの単一 IPM モジュールと比較して）は、この電流レベルに必要な設計ヘッドルームを反映しています。

SVU1 単軸シリーズの最上位として、H106 は定義上、最も高電流のスタンドアロンアルファユニットです。

この特性により、特定の軸が高連続電流を必要とするが、機械メーカーがその単一のヘビーアキシャルに対して完全な SVM/PSM スタックの追加インフラストラクチャを避けたい工作機械にとって論理的な選択肢となります。SVU をモーターの場所に直接配置し、短い電源ケーブルを使用することで、高電流モーター配線を機械の全長にわたってルーティングするのではなく。

主な仕様

パラメータ

値

SVU の内部電源部は三相 AC 入力を受け取り、それを内部 DC バス電圧に整流し、サーボモーターを駆動する IGBT 出力段に供給します。この統合により、SVU がカバーする軸に対する中央 PSM への依存がなくなります。

実際の工作機械設計では、これは SVM システムでは提供できない設置オプションにつながります。機械ベッドの奥に取り付けられた大型回転テーブル、独立して取り付けられた Z 軸ボールねじアセンブリ、またはガントリークロスビームスライドなど、それぞれが独自の SVU ユニットをローカルに取り付けることができ、PWM インターフェイスケーブルと AC 電源フィードのみで機械の電気キャビネットに接続されます。

モーター電源ケーブルは短く、中央キャビネットから機械の全長にわたって配線するのではなく、SVU から隣接するモーターまでのみです。

SVU1-130 の 3 つの IGBT トランジスタ（小型 SVU1-80 の単一 IPM と比較）は、α40 モーターの加速特性に必要な電流容量とピーク電流ヘッドルームを提供します。

これらのトランジスタと内部ヒューズは、ユニット内の主要な保守可能なコンポーネントです。配線基板と制御基板は別売りではありませんが、専門的な修理中に対応されます。

PWM タイプ B インターフェイス

A06B-6089-H106 は、A06B-6080 SVM タイプ B モジュールと同じアルファシリーズシリアル PWM インターフェイスである PWM タイプ B 通信プロトコルを使用します。

機械の CNC コントロールシリーズによって、タイプ B が正しいかどうかが決まります。シリーズ 0-D、16B、18B、および 21B コントロールはタイプ B を使用しますが、シリーズ 0-C、16A、18A、および 21A はタイプ A を使用します。

SVU1-130 は、CNC のサーボ軸インターフェイスカードからの専用 PWM ケーブルを介して CNC と通信します。これはポイントツーポイント接続であり、後の FSSB ベースのアンプシステムで使用される共有シリアルバスではなく、軸ごとに 1 本のケーブルです。

SVU1-130 のテストは、このユニットが設計された主要なコントロール世代であるタイプ B 軸カードを備えたシリーズ 0 モデル D コントロールで実行する必要があります。

適切な α40 クラスモーターを備えたこのコントロール世代で検証されたテスト済みユニットは、出力段トランジスタだけでなく、制御基板の PWM デコードおよび電流レギュレーション機能も検証されています。

よくある質問

Q1: A06B-6089-H106 には内蔵電源がありますが、アルファ PSM に接続する必要がありますか？

いいえ。SVU ユニットの内蔵電源は、独自の三相 AC 入力接続から完全に動作します。DC バス接続はなく、外部 PSM は必要ありません。CNC は PWM インターフェイスケーブルのみで SVU に接続されます。

ユニットへの電力は、ドライブキャビネットのアルファモジュールレールとは別に、機械の配電からの三相 AC です。

これは、SVU（自己完結型）と SVM（PSM DC バスが必要）の根本的な設計上の違いです。

Q2: α40/3000 モーターとは何ですか？また、なぜ SVU1-130 がそれに特別に適合するのですか？

α40/3000 は、標準製品範囲で最大のアルファシリーズ AC サーボモーターの 1 つであり、3000rpm で 40N・m の連続トルク定格です。

機械加工の全負荷時に持続的な高電流を引き出すため、切削作業中にドライブ過電流アラームなしでトルクを維持するために、SVU1-130 の 52.2A 連続出力定格が必要です。

α40 モーターに小型の SVU ユニットを使用すると、全負荷条件で過電流アラームが発生します。モーター定格電流とアンプ出力定格のマッチングは、本質的な互換性パラメータです。

Q3: SVU1-130 は同じシリーズの SVU1-80（A06B-6089-H105）と比較してどうですか？

どちらも内蔵電源と PWM タイプ B インターフェイスを備えた単軸スタンドアロンアルファサーボユニットです。SVU1-80 は、17A の入力から 18.7A の出力を提供し（α12 クラスモーターに適合）、単一の IPM トランジスタを備えています。

SVU1-130 は、27A の入力から 52.2A の出力を提供し（α40 クラスモーターに適合）、3 つの IGBT トランジスタを備えています。

SVU1-130 は SVU1-80 の約 3 倍の電流出力を持ち、比例して重い機械軸に対応するようにサイズ設定されています。どちらも同様の物理的なパッケージ（スタンドアロン SVU フォーマット）を持っていますが、H106 は 3 トランジスタ出力段を収容するために物理的に大きくなっています。

Q4: A06B-6089-H106 の障害を示すアラームコードは何ですか？

SVU ユニットの 7 セグメント LED は、SVU シリーズ固有のアラームコードを表示します。一般的なコードには、アラーム 1（内部ファン障害または 5V 低）、アラーム 3（DC バスヒューズ切れまたは過電流）、アラーム 5（DC リンク低電圧 — AC 入力を確認）、アラーム 8（L 軸過電流 — モーター絶縁を数百メガオームに確認）、およびアラーム 9（L 軸 IPM アラーム）があります。アラーム 8 または 9 の標準的な最初のステップは、モーター電源ケーブルを切断し、モーター絶縁抵抗をテストすることです。

ケーブルを切断した状態でアラームがクリアされる場合、障害はモーターまたはケーブルにあり、SVU ユニットにはありません。

Q5: A06B-6089-H106 は修理可能ですか、それとも交換のみが唯一の選択肢ですか？

専門家による修理が可能です。3 つの IGBT トランジスタは最も一般的に交換されるコンポーネントです。モーター絶縁の破壊により出力段に貫通電流が発生すると故障します。内部ヒューズと冷却ファンは定期的なサービス部品です。

配線基板（A20B-2002-0050）と制御基板（A20B-2002-003x）は Fanuc から個別に販売されていませんが、専門的な修理施設はそれらをサービス在庫として保持しており、再調整中に基板レベルの障害に対応します。

交換（故障したユニットを提供し、テスト済みで保証付きの再生された SVU1-130 を受け取る）は、機械停止状況からの生産復帰への最も迅速なルートです。
