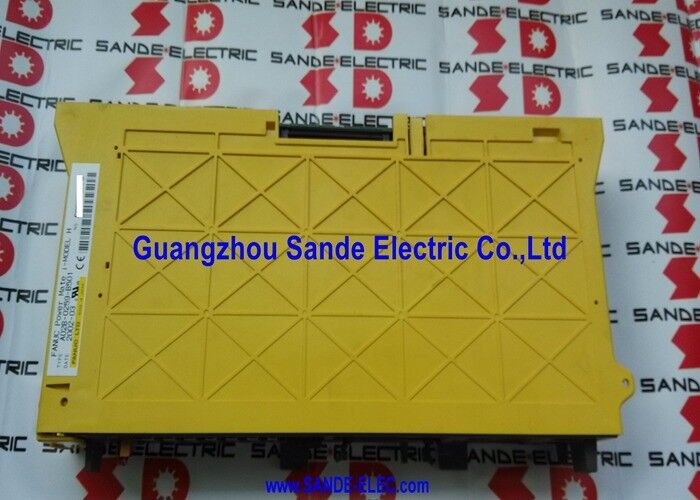

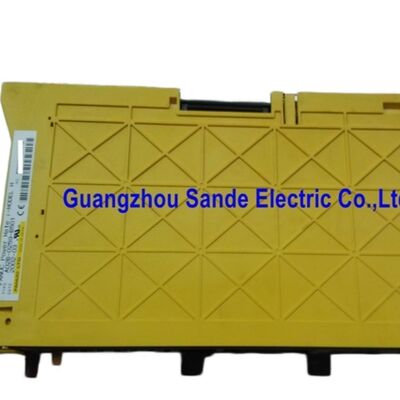

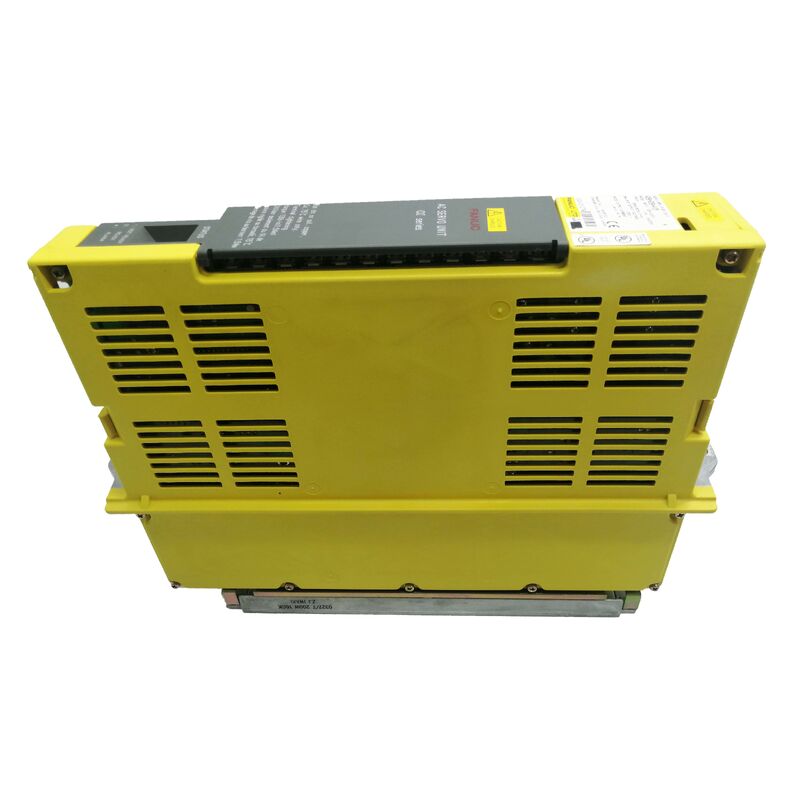

Fanuc スピンドル増幅器モジュール A06B-6088-H230

Fanuc A06B-6088-H230 | Alpha スピンドルアンプリファイアモジュール — SPM-30, 283–325V / 35kW, 133A 出力, タイプ 1 インターフェース, モデル 30/P40 スピンドルモーター

概要

Fanuc A06B-6088-H230 は、Fanuc の A06B-6088 Alpha スピンドルアンプリファイアシリーズの SPM-30 スピンドルアンプリファイアモジュールです。これは、35kW の DC バス入力から 133A の出力を定格とする高出力スピンドルドライブです。この電力レベルでは、SPM-30 は標準 Alpha スピンドルモジュール範囲の上位に位置し、大型工作機械、ヘビーデューティ旋盤、および高速度フライス盤で使用される Fanuc モデル 30 および P40 スピンドルモーター向けに設計されています。これらの機械では、フルメタル除去率でのスピンドルパワーが、中間の SPM-11 から SPM-22 モジュールで維持できる能力を超えています。A06B-6088 シリーズは、Fanuc の第 2 世代 Alpha スピンドルアンプリファイアを表し、オリジナルの A06B-6078 シリーズアーキテクチャを洗練させた HRV (高応答ベクトル) スピンドル制御の改善を組み込んでいます。

タイプ 1 インターフェースは維持されており、第 1 世代モジュールと同じ高度なスピンドル機能（Cs コンタリング、リジッドタッピング、スピンドル同期、オリエンテーション）を可能にしますが、A06B-6088 の改良された制御カードは、前世代と比較して、より優れた速度レギュレーション精度、切削速度での低トルクリップル、およびスピンドル負荷過渡時の動的応答の向上をもたらします。

133A では、SPM-30 は相当な冷却インフラストラクチャを必要とします。

150mm のモジュール幅は、2 つの冷却システム（制御電子機器用の内部ファンと高電流出力トランジスタ用の外部ヒートシンクファン）と、パワー PCB、ファイアリングボード、および制御カードアセンブリに対応しています。

ツイン 7 セグメント LED ディスプレイは、診断ツールを必要とせずに、リアルタイムのモジュールステータスとアラームコードの可視性を提供します。

主な仕様

パラメータ

値

フル 3 軸 SVM スタックと共に SPM-30 を使用する機械設置では、同時ピーク負荷時に合計 45kW を超える DC バス需要が発生する可能性があります。このシステム向けの Alpha PSM の選択は、適切に計算されたピーク需要合計から行う必要があります。

A06B-6088-H230 が駆動する Fanuc モデル 30 スピンドルモーターは、高トルク、高出力のスピンドルモーターであり、ヘビーデューティのマシニング操作（鋼材の大径フライス加工、大型鍛造品の重切削、スピンドルートルクとパワーが制限要因となる高材料除去率の荒加工）を対象としています。

P40 モーターは、低速での最大トルクよりも、スピンドル速度範囲と速度でのパワー特性が優先される用途に適した高速バリアントです。

ソフトウェアバージョンとバリアントの選択

A06B-6088-H230 の #H500 および #H501 サフィックスバリアントは、それぞれ 9D00 および 9D0A の異なるソフトウェアバージョンを搭載しており、スピンドル機能の利用可能性とパラメータ構造の違いにより、互換性がありません。

SPM-30 の交換品を注文する際は、元のモジュールのサフィックスを特定し、一致させる必要があります。互換性のないソフトウェアバージョンを取り付けると、アラーム状態が発生したり、パラメータ調整だけでは解決しないスピンドルの誤動作が発生したりします。

ソフトウェアバージョンは、モジュールのラベルと内部制御カードに表示されています。このサフィックスの非互換性は、他の多くの Fanuc モジュールよりも H230 にとって重要な注文詳細です。これは軽微な改訂の違いではなく、機能的に重要な区別です。交換品を入手する際は、常にサフィックスを含む完全な部品番号を指定してください。

よくある質問

Q1: SPM-30 モジュールの障害とスピンドルモーターの障害を具体的に示すアラームコードは何ですか？

アラーム 3 (DC リンクのヒューズ切れ) は、SPM-30 の内部出力ステージを示します。アラーム 9 (メイン回路の過熱) は、モジュールの半導体デバイスが熱限界を超えたことを示します。

アラーム 12 (パワー回路の過電流) は最も一般的な突然のアラームであり、最も頻繁にスピンドルモーターの絶縁破壊によって引き起こされます。アンプを廃棄する前に、モーター巻線とアース間の絶縁をテストしてください（許容値：数百メガオーム以上）。

アラーム 1 (モーター過熱) およびアラーム 27 (パルスコデッカ切断) は、SPM-30 自体ではなく、モーターまたはフィードバックシステムの問題を示します。

Q2: SPM-30 は 2 つの冷却ファンを使用していますが、片方が故障した場合はどうなりますか？

内部ファンは制御電子機器を冷却します。その故障はアラーム 56 (内部冷却ファン停止) で示されます。外部ヒートシンクファンは出力トランジスタを冷却します。その故障は、負荷下でトランジスタのジャンクション温度が上昇するため、アラーム 9 (メイン回路の過熱) につながります。

どちらのファンが故障しても、迅速な対応が必要です。133A の出力では、放散される熱エネルギーは相当なものであり、持続的な過熱による部品の損傷は急速に進みます。

両方のファンは、定期的なメンテナンス中に、正しい回転と、ベアリングの摩耗を示唆する異常な音がないか確認する必要があります。

Q3: ソフトウェアバージョン 9D00 と 9D0A が互換性がないと説明されていますが、具体的に何が異なりますか？

ソフトウェアバージョンは、スピンドルの利用可能な機能、パラメータセット、および CNC との通信プロトコルの詳細を制御します。一方のバージョンで利用可能な機能が、もう一方のバージョンには存在しないか、異なる動作をする場合があります。

さらに、CNC のスピンドルパラメータは特定のソフトウェアバージョン用に設定されています。機械の SPM インストールに間違ったバージョンをロードすると、パラメータの不一致が発生し、アラームが発生したり、アラームがクリアされてもスピンドルが正しく動作しなくなったりします。

バージョン間の変換はフィールドでの変更はできません。正しいサフィックスを入手する必要があります。

Q4: A06B-6088-H230 を含むシステムに電力を供給するために必要な PSM は何ですか？

SPM-30 はフルロード時に 35kW を消費します。スタック内のすべての SVM 軸モジュールの DC バス需要を追加します（通常、3〜4 軸機械で合計 4〜15kW）。結合されたピーク需要が最小 PSM 定格を決定します。

SPM-30 と合計 10kW の 3 つの SVM モジュールを備えた機械は、少なくとも 45kW のピーク定格の PSM を必要とします。これは PSM-37 または PSM-45 クラス（A06B-6087 シリーズまたは同等品）に該当します。

PSM の定格が低いと、軸の動きと組み合わせたスピンドル加速中に DC リンク電圧低下アラーム（AL-04）が発生します。

Q5: H230 モジュールは 150mm の幅がありますが、アンプキャビネットではどのように扱われますか？

150mm の幅は、Alpha アンプ取り付けラックに 150mm の障害物のないレールスペースを必要とします。

この幅では、モジュールは通常、アンプレールの端に配置され、隣接する SVM モジュールとの干渉を最小限に抑えます。133A のモーター出力接続用のケーブル配線は、軽量の SVM モーターケーブルよりも太い導体断面を必要とし、端子ブロック接続ポイントは仕様トルクで締め付ける必要があります。133A での緩い接続は、端子の劣化を加速する significant な抵抗加熱を発生させます。
