| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6078-H206 |

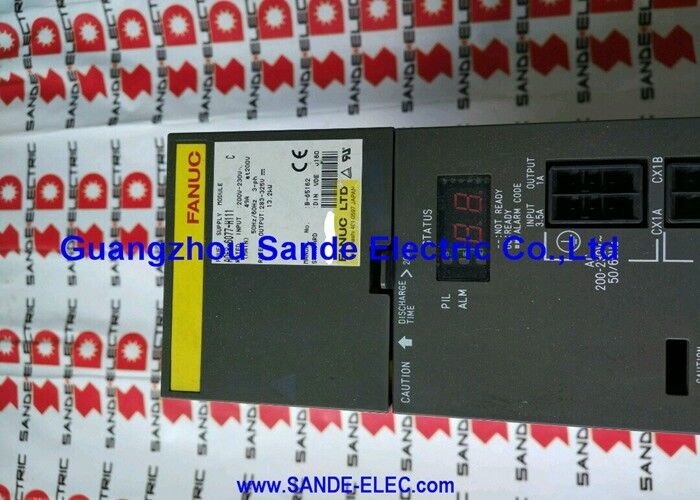

Fanuc A06B-6078-H206 は、Fanuc の A06B-6078 スピンドルアンプファミリーに属する、SPM-5.5 と指定された初代 Alpha シリーズのスピンドルアンプモジュールです。コンパクトな 5.5kW クラスのスピンドルモジュールとして、2つの特定の設置シナリオ向けに開発されました。それは、小型 CNC 工作機械のプライマリスピンドルドライブとして、また、ツインスピンドルマシニングセンタやターニングセンタのセカンダリスピンドルアンプとしてです。後者の場合、サブスピンドルの電力要求はメインスピンドルと比較して控えめです。A06B-6078 シリーズは、Fanuc の Alpha アンプの歴史において、初代 Alpha プラットフォームとして特別な位置を占めています。
このアーキテクチャは、後続の A06B-6082、A06B-6088、A06B-6102 シリーズでより高解像度の HRV が登場する前に、統合された PSM/SVM/SPM システムを導入しました。PSM は共有 DC バスを提供し、SVM モジュールはサーボ軸ドライブを処理し、SPM はスピンドルを処理します。すべて同じアンプレールから電力を供給されます。
A06B-6078-H206 は、このアーキテクチャ内で自然に適合し、当時の機械では同じレール上の A06B-6079 SVM シリーズモジュールと組み合わせて使用されました。

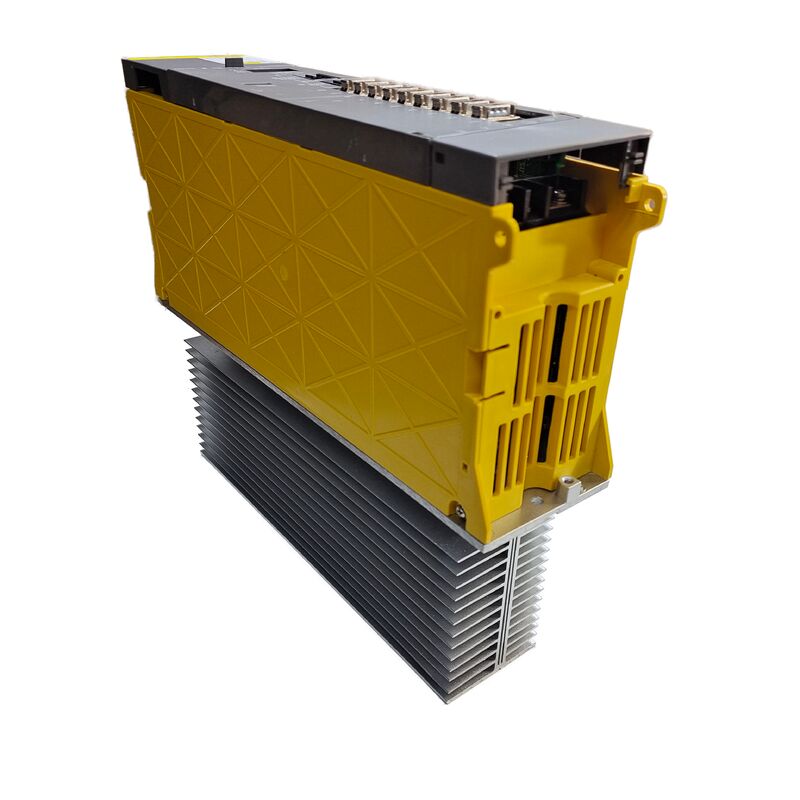

66.8 × 70mm のモジュールフットプリントは、5.5kW のスピンドルドライブとしては物理的にコンパクトです。
Fanuc の統合ドライブモジュール設計思想により、この小型化が実現し、メインスピンドルドライブおよび軸モジュールがすでに占有しているキャビネットにサブスピンドルアンプとして実用的に設置できるようになりました。セカンダリスピンドル電子機器専用のキャビネットセクションを必要としません。
主な仕様
パラメータ
| モジュールモデル | SPM-5.5 |
|---|---|
| インターフェース | タイプ1（初代 Alpha） |
| 電源シリーズ | 200VAC（標準電圧） |
| フィードバックコネクタ | JY2 および JY4 |
| 寸法 | 66.8 × 70 × 163.5 mm |
| 電源 | Alpha PSM 共有 DC バス |
| サフィックスバリアント | #H500, #H501 |
| 互換性のある SVM | A06B-6079 シリーズ |
| 互換性のある PSM | 初代 Alpha PSM |
| タイプ1インターフェースと JY2/JY4 フィードバック | A06B-6078-H206 のタイプ1インターフェースは、スピンドルシリアルインターフェースを介して CNC に接続され、初代 Alpha スピンドル機能を定義する高度なスピンドル機能（Cs コンタリング、リジッドタッピング、スピンドル同期、オリエンテーション）を可能にします。フィードバックは、スピンドルモータの位置コーダ信号と温度モニター入力を伝送する JY2 および JY4 コネクタを介してドライブに到達します。 |
H206 は、これらの後続のインターフェースタイプとは明確に互換性がありません。タイプ2/3/4 スピンドルアンプ用に設計された機械は、インターフェース変換なしに H206 を交換品として使用することはできません。
JY2 コネクタは、スピンドルモータのパルスコーダフィードバック（位置および速度信号）を伝送します。ドライブは、リジッドタッピングおよび Cs 軸操作中の速度制御およびサーボモード位置制御のためにこれらの信号を使用します。
JY4 は、モータに組み込まれたサーミスタからのモータ過熱信号を伝送し、巻線損傷が発生する前に AL-01 アラームをトリガーする熱保護入力を提供します。
サブスピンドルおよび小型機械の用途
5.5kW の連続電力クラスは、SPM-5.5 をほとんどの生産マシニングセンタのメインスピンドルモジュールよりも下回ります。これらのメインスピンドルは通常 7.5kW から 30kW のスピンドルドライブを使用します。ツインスピンドル CNC ターニングセンタのサブスピンドルでは、セカンダリスピンドルは、メインスピンドルの全容量を必要とすることはめったにない電力レベルで操作（背面加工、旋削、ねじ切り）を実行します。
小型 CNC 工作機械（コンパクト VMC、ドリル＆タップ機、特殊 CNC 機）では、アプリケーションのマテリアル除去率と工具サイズが 5.5kW の連続スピンドル電力予算内に収まる場合、SPM-5.5 がプライマリスピンドルドライブとして機能します。
よくある質問
Q1: A06B-6078-H206 の #H500 バリアントと #H501 の違いは何ですか？
#H500 および #H501 は、マイナーな PCB 改訂または地域市場仕様を示します。
ほとんどの交換用途では、機能的に相互互換性があります。注文時には、サプライヤーにサフィックスバージョンを指定してください。一般的に互換性がありますが、バージョン間のパラメータファームウェアの違いにより、調整が必要になる場合があります。
Q2: A06B-6078-H206 を第2世代の A06B-6082-H206 SPM-5.5 で交換できますか？
A06B-6082 は、改良された HRV スピンドル制御を備えた第2世代 Alpha スピンドルモジュールです。両方とも同じ SPM モデル指定と類似の電気定格を共有しますが、制御 PCB アーキテクチャと CNC パラメータの互換性が異なります。
世代間の置換には、CNC の互換性とパラメータセットの確認が必要です。必ずしも直接的な交換ではありません。
生産機械で世代間の置換を試みる前に、Fanuc スピンドルアンプの互換性ドキュメントまたは資格のあるサービスプロバイダーに相談してください。
Q3: A06B-6078-H206 の障害を示す CNC アラームコードは何ですか？
スピンドルアラームは、CNC ディスプレイに SP-xxx 番号として表示されます。AL-09（過熱パワー半導体）は熱的障害を示します。まずモジュールの冷却ファンが作動しているか確認してください。AL-12（DC リンク過電流）は通常、スピンドルモータ巻線絶縁破壊に続き、ドライブ出力段を示します。
AL-03（DC リンクヒューズ切れ）および AL-04（入力ヒューズ切れ）は、ドライブ内の内部コンポーネントの障害を示します。
AL-01（モータ過熱）および AL-02（過度の速度偏差）は、ドライブよりもモータまたはモータフィードバックを示すことが一般的です。アラーム LED は、アラームがアクティブな場合に点灯します。具体的な番号は CNC ディスプレイから読み取る必要があります。
Q4: 初代 Alpha アーキテクチャとは何ですか？また、スペアパーツにとってなぜ重要ですか？
初代 Alpha は、Fanuc のオリジナルの統合 Alpha ドライブシステムを形成した A06B-6077 PSM、A06B-6079 SVM、および A06B-6078 SPM モジュールファミリーを指します。
これらのモジュールは、共通の DC バスアーキテクチャと PWM インターフェース世代を共有しています。
A06B-6078 スピンドルモジュールで構築された機械には、一致する初代 PSM および SVM モジュールが搭載されます。SPM のみを後世代モジュールに交換すると、インターフェースとバスの互換性によっては PSM または SVM のアップグレードが必要になる場合があります。アンプスタックで世代の一貫性を維持することが、最も安全な交換戦略です。
Q5: 故障した A06B-6078-H206 の保守オプションは何ですか？
交換が最も実用的なオプションです。故障したモジュールをサービス施設に供給し、テスト済みで保証付きの再生品を受け取ります。
トランジスタ出力段、冷却ファン、内部ヒューズの障害に対しては、コンポーネントレベルの修理が可能です。これらのサービス部品は修理市場で流通しており、モジュール再生中に交換されます。
H206 内の PCB は Fanuc から個別に販売されていませんが、専門の修理施設はそれらをサービス在庫として保有しています。
適切に保守されたすべてのユニットは、出荷前に適切な Alpha スピンドルモータを使用して、Fanuc PSM/SVM テスト構成で負荷テストされる必要があります。
