| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6079-H304 |

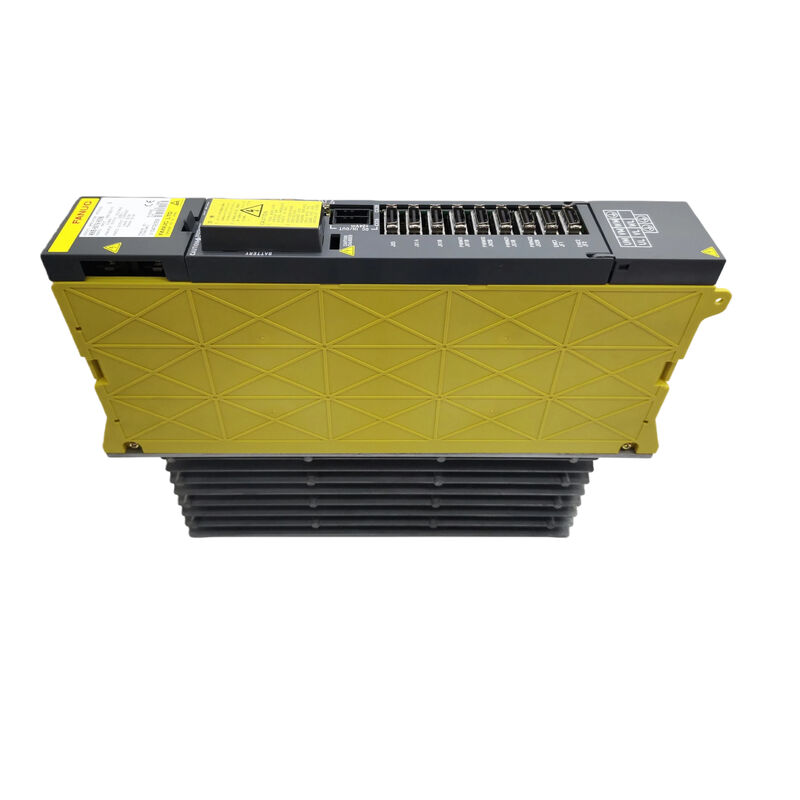

FANUC アルファ サーボ 増幅器はすべて同じ種類の装置ではありません.一部は,直接入力された交流電源に接続し,内部で修正し,独立してモーターを駆動する自立ユニットです..他のモジュールは,共有供給源から既に変換された直流電力を受信し,完全にモーター制御に集中する専用出力ステージです.A06B-6079-H304は2番目のカテゴリーに固く属していますこのユニットを注文したり 設置したり トラブルシューティングしたりする前に 最も重要なことは その違いを理解することです
指定されたSVM3-20/20/203つの軸,すべての3つのチャネルで20クラス H304は,DCバス電圧を電源モジュール (PSM)動力キャビネットは,電源を電源から電源に変換する装置で,電源は,電源を電源から電源に変換する装置で,電源は,電源を電源から電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で,電源を電源に変換する装置で修正しない主バス用のコンデンサータバンクがありません. PSMを切り離すと,そのバスを共有するすべての SVMモジュールが即座に停止します.
This architecture is not a limitation — it is a deliberate engineering trade-off that consolidates power conversion into a single efficient stage while allowing multiple SVM modules of different axis counts and current ratings to share a common energy poolSVM3-20/20/20は 装置の半分しかありません もう半分は PSMです
Sande ElectricはA06B-6079-H304を新品と中古品で運びます 0~3営業日以内に世界中に出荷します
FANUCは,アルファ・サーボアンプの家族全体で同様の製品ラベルを使用したため,ドライブ交換の供給を行う保守エンジニアは,6079 SVMそして6089 SVUカタログに並べて記載されています. 互換性がないので,違いはコネクタのピノートよりも深いものです.
下の表はコア分割を示しています.
| 特徴 | A06B-6079 (SVMモジュール) | A06B-6089 (SVUユニット) |
|---|---|---|
| 建築 | 模块は外部PSMが必要です. | 固有 組み込み直す機 |
| DC バス ソース | キャビネットで共有されたPSM | ユニットの内部 |
| AC入力 | 適用されない バスからの直流入力 | 直接200~230V交流接続 |
| PSM依存性 | はい,PSMなしでは動作できません. | 無 独立式 AC-to-motor |
| 欠陥隔離 | PSM 障害 = すべてのモジュールがオフライン | ドライブ障害 = 1 つのユニット/軸グループオフライン |
| キャビネットデザイン | 中央電源バス | 分散,軸局所 |
| インターフェース | A型 (H304) | タイプA |
機械が6079 SVMアーキテクチャを元に設計されたとき,キャビネット全体 ̇ PSM,1つ以上の SVMモジュール,ケーブル,バス接続 ̇ はその選択を反映する.H304 を同電流の SVU に置き換えるには,独立した AC 電源接続を追加し,DC バス供給を排除する必要があります.それはキャビネットの再配線だ モジュール交換じゃない
6079 SVM3ファミリーは複数の3軸電流組み合わせをカバーする.H304は対称20/20/20の変種である.α2/3000 から α4/4000他の SVM3 バリエントとの間の位置は,それがフィットすることを意図した場所を示しています:
| 部分番号 | 指定 | L について | M について | N |
|---|---|---|---|---|
| A06B-6079-H301 | SVM3-12/12/12 | 3.0A | 3.0A | 3.0A |
| A06B-6079-H302 | SVM3-12/12/20 | 3.0A | 3.0A | 5.9A |
| A06B-6079-H303 | SVM3-12/20/20 | 3.0A | 5.9A | 5.9A |
| A06B-6079-H304 | SVM3-20/20/20 | 5.9A | 5.9A | 5.9A |
| A06B-6079-H305 | SVM3-12/12/40 | 3.0A | 3.0A | 12.5A |
| A06B-6079-H306 | SVM3-12/20/40 | 3.0A | 5.9A | 12.5A |
| A06B-6079-H307 | SVM3-20/20/40 | 5.9A | 5.9A | 12.5A |
H304は,より高い電流のN軸の構成に踏み込む前に,等電流の3軸範囲のトップです.機械加工センターとターニングセンターで,3つの軸が同じ級のモーターを同等の負荷で動かす中間範囲のVMC上の,Y,Z軸,例えば,このモジュールの自然なホームです.H307 は,他の軸を変えることなく.
このリストから間違った変種を選択することは,交換モジュール調達時の誤りの一般的な原因です.H303 (12/20/20) は,元のH304 (20/20/20) を持っていたマシンで,L軸モーターを低動力化し,L軸オーバーローンのアラームを起動します.注文する前に常に3軸の電流要件を確認します.
6079 SVMファミリーには,直接的な後継世代があります.6096 SVMとFSSBFanuc Serial Servo Bus (FANUCシリアルセルボバス).両世代は同一のモデル名 (SVM3-20/20/20) とほぼ同一の形態因子を共有している.違いは,CNCとモジュールの間のセルボインターフェースである.
6079 H304 は,A型平行PWMインターフェース,FANUCの旧世代のCNC (シリーズ15,16,18,21非i) に,CNCのサーボインターフェースボードから並行ケーブル束を介して接続する.6096相当の"は,SVM3-20/20/20とも指定されていますが,順序番号を記載しています.A06B-6096-H304FSSBの光ファイバーインターフェースを使用し,プラスチック光ファイバーケーブルを介してiシリーズCNC制御装置に接続します.
この2つは相互互換性がない.i以外のCNCとタイプAのサーボボードを搭載したマシンにインストールされた6096モジュールは通信できない.FSSB に設定されたマシンにインストールされている 6079 モジュールも同様に初期化できない. 代替品を調達し,マシンがシリーズ16または18 (非i) CNCを実行していることを知っている場合,6079 H304は正しい部品です.マシンが16i,18i,または0i-C/Dを実行する場合,6096 H304が必要です.最も確実なチェックは,インストールされたモジュールそのものの部品番号です. A06Bの4桁の中央の順番番号 (6079対6096) は,インターフェース生成を曖昧にしません..
| パラメータ | 価値 |
|---|---|
| 部分番号 | A06B-6079-H304 |
| また | A06B6079H304 |
| FANUC 指定 | SVM3-20/20/20 (アルファ・サーボアンプ・モジュール,3軸) |
| シリーズ | FANUC 6079 アルファ SVM |
| ユニットタイプ | SVM モジュール (外部PSM電源が必要) |
| 軸数 | 3 (L,M,N軸) |
| インターフェース | PWM タイプA |
| DCバス入力 | 283V~325V DC (共有のPSMから) |
| システム電源 | 3.7kW |
| 定数出力電圧 | 230V AC |
| 定数出力電流 | L: 5.9A / M: 5.9A / N: 5.9A (全20クラス) |
| ワイヤリングボード | A16B-2202-0786 について |
| 制御PCB | A20B-2001-0950 について |
| 互換性のあるアルファモーター | α2/3000, α3/3000, α4/4000 (すべての軸) |
| 互換性のあるCNC | FANUCシリーズ 15, 16, 18, 21 (非i) |
| PSM 必須 | はい (A06B-6077シリーズからのalpha PSM) |
| FSSB 同等 | A06B-6096-H304 (交換できない) |
| 動作温度 | 0°Cから55°C |
| ステータス | 生産中止 |
| 原産地 | 日本 |
| 認証 | CE |
| 可能な状態 | 新品 / 中古品 (検査済み) |
| MOQ | 1本 |
| 日給供給能力 | 100個まで |
| 発送 | 確定した支払から3営業日 |
| パッケージ | 元のパッケージ |
SVM3-20/20/20を設置したり交換したりすると,見過ごしやすい疑問が浮かびます.既存のPSMは負荷を支えるのに十分な容量を持っていますか?H304は,最大3で共有DCバスから抽出します.7kW 全同時3軸負荷で複数の軸の機械加工センターの通常の構成である同じPSMを追加のSVMモジュールが共有している場合,PSMはすべてのモジュールのピーク電源需要の合計にサイズする必要があります.H304だけではありません
FANUCのアルファ PSMシリーズ (A06B-6077) は,いくつかの電力の評価で提供されています.設置されたPSMの定数出力容量が,システム内のすべてのSVMモジュールの合計で超えられていないことを確認する.. A PSM running above its thermal rating will show DC bus undervoltage alarms under heavy multi-axis cutting loads — an alarm pattern that looks like a module fault but originates in the power supply stage.
この計算は,H304が低電流SVM3変種に置き換えられる場合 (例えば,H301の三軸12/12/12モジュールをH304の三軸20/20/20モジュールに置き換えるとき) 最も適切である.バスの総負荷が増加する場合H304 を代用する場合は,既存の PSM サイズが有効です.
世界中にDHLとFedExで送料0~3 営業日複数のユニットの注文では,組み合わせた送料が利用できます.
受け入れられる支払い方法:
輸入関税と税金は,目的地で購入者の責任です.
| ユニットの状態 | 保証期間 |
|---|---|
| 新品 / 未使用 | 12ヶ月 |
| 使用済み/検査 | 3ヶ月 |
損傷,不完全,説明に合わない,または確認された機能不全で到着したユニットの返品は,受け取ってから4日. 保証ラベルは完結しない必要があります. 返品費用は購入者が負担します. 注文の誤りや意見の変更による返品は受け入れられません.
Q1: 私のマシンのSVM3-20/20/20が故障し 3つの軸が同時にアラームを鳴らしています H304モジュールは3つの軸を同時に故障させることができますか?PSMを最初に調べるべきでしょうか??
A: 両方のシナリオは可能で モジュール上の7つのセグメントのLEDは 2つを区別する最速の診断ツールですLEDが電圧クラスのアラームを表示している場合,DCバスの低電圧またはバスの充電障害に関連するコードを特定します. 障害は共有電力供給路線から発生します.,つまりPSM自体,DCバスファイューズ,またはPSMとSVMモジュールの間のバス配線である.LEDが出力段階コード (個々の軸の過剰電流またはIPM故障コード) を表示している場合,モジュールの出力段階が関わっている可能性が高い部品のいずれかを断定する前に実践的な最初のチェック: システムが電源化されている間,しかし軸を有効化する前に,SVMモジュールのDC入力端末のDCバス電圧をDMMで確認します.バスは 283V~325V DC 仕様の範囲内にあるべきです. バスの電圧が低かまたは欠席している場合,PSMが独自の欠陥を示さないとき,バス配線とそれらの間のフィューズを確認します. バスの電圧が正しく,モジュールはまだ初期化できない場合,モジュールが故障源になる可能性が高い.
Q2: 6096 H304 を 6079 H304 に必要とするときに,間違って注文する危険性があるのでしょうか?検索結果では,両方とも表示されます.
A: そうです これはアルファSVMファミリーの 最も一般的な順序の誤りの一つで 正確にSVM3-20/20/20と指定され 物理的にほぼ同一に見えるからです最終的なチェックは,FANUC部品番号の中央にある6桁の順番番号です.:6079タイプAインターフェース (シリーズ16またはシリーズ18の非iを実行している場合のマシンの変種) と6096FSSB インターフェース (16i,18i,その他の i シリーズ CNC に必要).機械の CNC モデルに基づいて注文する場合は,CNC 指定が "-i"で終わっているかどうかを確認してください.a シリーズ 16i は i シリーズまた,CNCキャビネット内のサーボインターフェイスボードの部品番号は,信頼性の高い指標です.A16B-2200-xxxxおよびA16B-2202-xxxxの範囲のボードは,典型的にはタイプA (6079互換性) を示しています.A16B-3200-xxxxボードが FSSB (6096対応) に関連している間注文を確認する前に,ラベルから完全なインストールされたモジュールの部品番号を私たちにシェアしてください.
Q3: このSVM3-20/20/20を通るマシンには3つの軸があります. モジュールを交換した後,CNCパラメータで何か再起動する必要があるのか,それとも本当にプラグアンドプレイですか?
A:同じモジュールタイプ (H304の代わりにH304) の類似型交換の場合,CNC伺服器パラメータ motorコード,電流制限値,位置増幅,速度ループの増幅は,CNCに保存されていて,モジュール交換の影響を受けません.SVM3-20/20/20は,軸パラメータを内部に保持していません. 交換モジュールは機械的に座っていると,バスとインターフェースケーブルが再接続され,システムが起動します.既存のパラメータセットを使用して新しいモジュールとの通信を再開しますしかし,電源アップ後に確認する価値のある2つのことがあります.パラメータの不一致に関連したサーボアラームが軸に表示されないこと (CNCのモーターコードや電流クラスのパラメータが実際に接続されたモーターと一致しないことを示す)そして2つ目は,CNCの基準回帰 (ホーム) 機能が最初の電源サイクル後に3軸すべてで正常に動作するということです.機械が長時間停止した場合,CNCのバッテリー付きメモリに保存されている絶対位置データは再確立する必要がある可能性がありますから.
Q4: 機械はこのH304をX,Y,Z軸で使用します. N軸 (Z) は,スピンドルヘッドの重さを運ぶため,より速く動作する傾向があります.高電流のN軸を持つ別のSVM3変種を検討すべきかH307 (SVM3-20/20/40) のように?
A: Z軸モーターの仕様が実際に5.9A以上を必要とする場合のみです. 決定はモーター名板とCNCの伺動軸パラメータによって動かすべきです.操作的な認識だけでは横軸より高い連続トルク需要が表示されますが,これは5を超える電流需要に変換されますか?その軸の原始OEMがドライブをサイズした方法Z軸モーターモデルプレートを確認し,H304の5.9A (20クラス) 出力に対してその電流を確認します.モーターがα4/4000級以下で,原始的にはH304と配列されていた場合FANUCのモータードライブペアリングテーブルは,この組み合わせを機械の通常の作業サイクルで有効だと考えています.正しく設定されたモーターパラメータで通常の切断負荷下でZ軸熱アラームまたはオーバー電流のトリップを経験している場合, consult the servo parameter tuning before changing drive size — an over-aggressive acceleration ramp parameter on the Z axis can exceed the module's current rating even when the drive is correctly sized for the motor.
Q5: 同じマシンを複数搭載した生産ラインの部品として複数のH304ユニットを調達する必要があります.私が受け取るユニットが本物のFANUCであることを確認する最良の方法は?
A: その通りFANUCの原型でないまたは誤ったドライブは,特に需要の高いレガシー部品のために,過剰な市場で流通しています.到着時に数回の身体検査が リスクを大幅に軽減します.
まず,FANUCのモジュールラベルには,完全な部品番号,シリアル番号,原産国 (日本) と一致した印刷が表示されます.
標識には再塗装の兆候が表示されないようにします 端がモジュールハウジングと引き上げられるか,並べ替えができないかチェックしてください.
2つ目は the connector housings and board quality visible through any ventilation openings should be consistent with FANUC manufacturing standards — mismatched board silkscreen fonts or poorly seated components are warning signs.
第三に,PCBボード番号をよく知られたPCBボード番号と比較してください. 本物のH304の配線板はA16B-2202-0786で,制御PCBはA20B-2001-0950でなければなりません.供給者がこれらの取締役会指定を 確認できないかしない場合チェック履歴についてお話しし, 部品の本物性を確認します.
