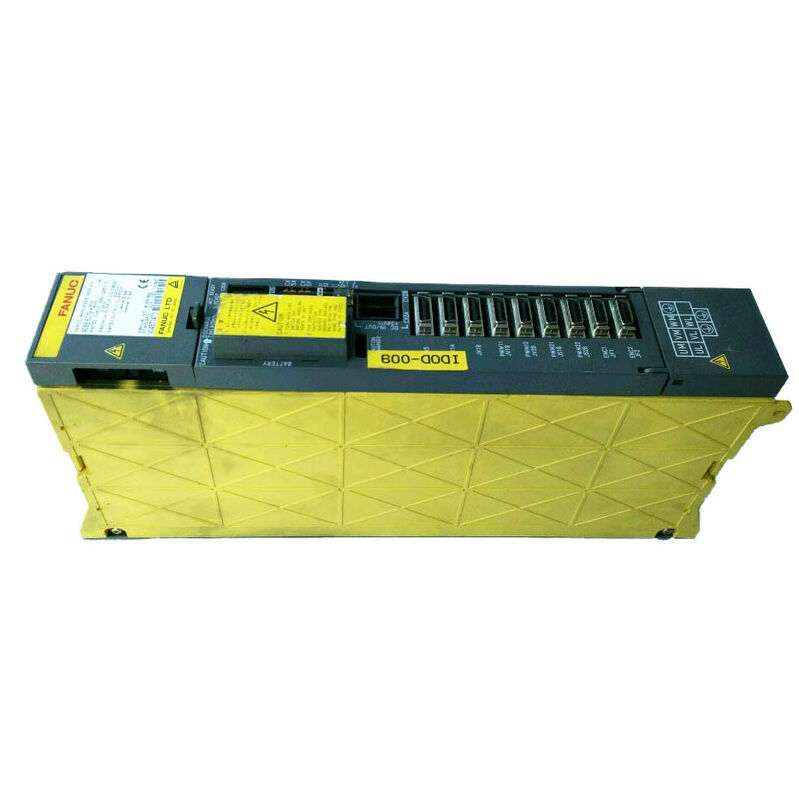

FANUC A06B-6079-H302 — Alpha SVM3-12/12/20: 2軸が軽量で1軸がそうでない場合

不均一な軸の背後にある考え方

3軸マシニングセンタは、3つの同一の問題を3回解決するものではありません。ロータリーB軸が墓石治具を次の面にインデックスする動作は、X軸とY軸がポケット輪郭をトレースする動作とは根本的に異なることを行っています。Z軸が重いスピンドルヘッド全体を載せて重力に逆らって下降する際には、軽量なクロス移動軸が決して遭遇しない慣性が伴います。旋盤センタのターレットインデックス軸は断続的かつ短時間で移動します。その現在の要求プロファイルは、重い荒加工パスを取るZ軸とは全く共通点がありません。

これを理解していた機械設計者は、単一モジュールから3つの出力が利用可能であるという理由だけで、すべての軸に同じ駆動電流を指定しませんでした。各チャネルを駆動するモーターに合わせてサイズを決定し、電流の組み合わせが機械の実際の負荷分布に一致する3軸モジュールを選択しました。A06B-6079-H302は、まさにこの考え方を反映しています。

指定された SVM3-12/12/20、FANUCの6079アルファシリーズのこのモジュールは L軸とM軸に3.0A を供給します。これは、範囲の軽量側のアルファモーターには十分ですが、 N軸は5.9Aに引き上げられています。 meaningfully greater torque demand を処理するモーターに対応するためです。軽量作業用にサイズ設定された2つのチャネル。より重い軸用にサイズ設定された1つのチャネル。これは妥協や奇妙なバリアントではなく、特定の一般的な機械負荷プロファイルに対する正しいエンジニアリング応答です。

Sande Electricは、新品および中古品でA06B-6079-H302を在庫しており、0～3営業日以内に世界中に発送します。

モジュールアーキテクチャ: 6079ファミリーを定義するPSMへの依存性

軸仕様について議論する前に、H302の設置アーキテクチャに明確な注意を払う必要があります。このユニットは SVM — サーボアンプモジュール であり、独自の整流器を備えた自己完結型ユニットではありません。これは、同じドライブキャビネット内の別途設置された 電源モジュール（PSM） によって供給される共有DCバスに接続されます。PSMはキャビネット全体のAC-DC変換をすべて処理します。SVM3-12/12/20は、3軸の電流制御のみを処理します。

これは、H302にAC入力端子がないことを意味します。入力電源は、PSMによって上流で既に整流およびフィルタリングされた 283～325V の範囲のDCバス電圧として到着します。PSMが故障した場合、H302 — およびそのバスを共有する他のすべてのSVMモジュール — は動作を停止します。H302が故障した場合、PSMおよび他のモジュールは正常に動作し続けます。

このモジュールを交換品として調達する人は、SVMモジュールが故障源であると結論付ける前に、キャビネットに正常に機能するPSMが含まれていることを確認する必要があります。キャビネットレベルのDCバス低電圧またはバス充電障害は、すべてのSVMモジュールを同時に無効にし、このパターン — すべての軸が同時にアラームを発生する — は、PSMまたはバス配線が実際の問題である場合にモジュール障害と誤解されることがあります。

H302が配置される場所: SVM3非対称範囲の読み取り

SVM3-12/12/20は、その意図されたアプリケーションを反映した6079 3軸モジュールファミリー内の特定の場所に位置しています。

H302は、すべての軸が軽量なH301からの最初のステップアップです。N軸に電流を供給する最小限の変更であり、他の2つのチャネルをサイズアップしません。このモジュールで設計された機械は、通常、L軸とM軸に α1/3000 または α2/3000 モーターを駆動させ、N軸には α2/3000 または α3/3000 をより高負荷のアプリケーションで使用するか、または時折 α4/4000 を中程度の負荷で使用します。

すべての軸が等しいH304（20/20/20）をH302を中心に設計された機械に適合させても損傷を引き起こしません。高電流チャネルはL軸とM軸で容量の一部しか動作しません。しかし、H304を代替品として調達すると、コストが増加し、ドキュメントの一致を破ることで将来の注文が複雑になります。より良いアプローチは、正しい部品を特定して在庫することです。

N軸がアップグレードされる理由: 一般的な機械構成

H302が最も一般的に使用された設置では、N軸はいくつかの一般的なシナリオのいずれかを処理していました。

横型マシニングセンタでは、L軸とM軸がパレットを2つの水平方向に移動させ、N軸はスピンドルヘッド全体の重量を伴う垂直移動を担います。N軸のみの重力成分は、中程度の切削深さであっても、α1またはα2モーターが必要とする平均トルク要件を上回ります。

補助軸を備えた旋盤センタでは、L軸とM軸が心押し台と工具ポストの位置決めを駆動し、N軸が主台を駆動して縦方向の旋削加工を行います。これは常に機械で最も高い電流要求となります。

3軸ベースにロータリーC軸が追加された多軸セルでは、ロータリー軸はインデックス中にワークピースの慣性を処理するために重いモーターを備えていることが多く、より高い電流ヘッドルームを持つNチャネルに自然にマッピングされます。

これらのアプリケーションのいずれも、H305またはH306を必要とする40クラスの領域にN軸を押し込みません。20クラスのNチャネルの5.9Aは、ユニットが物理的に大きくなったり、共有PSMから大幅に多くの電力を引き出したりすることなく、中型アルファモーターがジョブを処理する範囲にあります。

技術仕様

6079と6096インターフェースの分割: 世代を正しく把握する

6079 SVM3-12/12/20には、次世代アルファSVMファミリーに直接相当する A06B-6096-H302 があり、同じSVM3-12/12/20指定と同一の軸電流定格を持ちますが、タイプA PWMではなく FSSB光ファイバーインターフェース を使用しています。この2つのモジュールは互いに交換できません。

6079 H302は、FANUC Series 15, 16, 18, および 21 コントロール — 非i世代 — と、CNCのタイプAサーボインターフェースボードからのパラレルケーブルバンドルを使用して動作します。6096 H302は、iシリーズコントロール（16i, 18i, 0i-C/Dなど）とプラスチック光ファイバーケーブル経由で動作します。非i CNCを持つ機械に6096モジュールを、FSSB搭載iシリーズCNCを持つ機械に6079モジュールを設置すると、電源投入時に即座に通信エラーが発生します。

最も確実な識別方法は、設置されているモジュールの部品番号ラベルです。中央の4桁 — 6079 または 6096 — は、CNCキャビネットのドキュメントが利用可能かどうかに関わらず、インターフェース世代を明確にします。ラベルが破損している場合、CNCモデル指定が次に信頼性の高いチェックです。非i（「i」サフィックスなしのSeries 16, 18, 21）は6079を必要とします。iシリーズ（16i, 18i, 21i）は6096を必要とします。

注文、支払い、発送

支払い確認後 0～3営業日 以内にDHLおよびFedExによる世界中への発送。複数商品の注文には同梱発送が可能です。

利用可能な支払い方法:

• 銀行振込（T/T） — すべての注文金額
• PayPal — 500米ドルまでの注文
• ウェスタンユニオン — すべての注文金額

関税および輸入税は、仕向地の購入者の責任となります。

保証と返品ポリシー

受領後 4日 以内に、破損、不完全、説明と異なる、または機能しないと確認されたユニットについては返品を受け付けます。保証ラベルは無傷である必要があります。返品送料は購入者の責任となります。誤った注文または気分による返品は受け付けられません。

よくある質問

Q1: 私の機械のN軸は、重い切削中に過電流アラームが発生しますが、L軸とM軸は正常です。これはH302内のN軸出力段のみが故障したことを意味しますか？また、交換品を調達している間、2軸だけで機械を稼働させることはできますか？

A: L軸とM軸に影響を与えないN軸のみの過電流アラームは、N出力段に限定された故障と一致します — SVM3モジュールの3つの出力段は、DCバスを共有していても、互いの電流制御回路から独立しています。しかし、モジュールが故障したと結論付ける前に、モジュール端でモーターケーブルを切断した状態で、N軸モーターのモーター絶縁抵抗試験を実施してください。軸有効化直後 — 移動コマンドが発行される前 — に発生するN軸過電流アラームは、モジュール出力段の故障よりも、モーター巻線故障またはケーブル絶縁破壊をほぼ常に示します。モーターの絶縁状態を確認せずにモジュールを交換すると、モーターが実際の故障である場合、新しいユニットでも同じアラームが発生します。2軸で稼働することについては、これは機械の運用要件とN軸が駆動する内容に完全に依存します。一部の機械では、メンテナンス目的でN軸をアラーム抑制状態のままにするようにCNCを構成できますが、これは機械固有であり、OEMドキュメントで確認する必要があります。

Q2: 現在の市場では、6079-H302よりも6096-H302の方が簡単に見つかります。シリーズ18（非i）CNCを持つ私の機械に、CNCのサーボインターフェースボードも交換すれば、FSSBモジュールを取り付けることはできますか？

A: 理論的には、CNC内のサーボインターフェースボードをタイプAからFSSBに変更することで6096モジュールとの通信が可能になります — しかし実際には、これはめったに簡単なボード交換ではありません。iシリーズCNCシステム用のFSSBサーボインターフェースボードは、シリーズ18のタイプAボードとは異なるハードウェア世代であり、CNCのソフトウェアもFSSBサーボ通信をサポートする必要があります。シリーズ18コントロールは、標準サーボソフトウェアではネイティブにFSSBをサポートしていません。アップグレードパスは、内部ボードの交換ではなくCNC自体の交換を伴い、モジュール調達の決定を完全なCNCアップグレードプロジェクトに変えます。シリーズ18プラットフォームで稼働し続ける必要がある機械の場合、正しい6079 H302を調達することが適切なパスです。機械の長期ロードマップに既にCNCアップグレードが含まれている場合、そのより広範なプロジェクトがドライブインターフェースの変更に対処するための適切なコンテキストです。

Q3: 私の機械には、以前は異なるSVM3バリアント（特にH301、SVM3-12/12/12）が設置されていました。その後、N軸モーターがより大きなモデルにアップグレードされました。交換品としてH302を取り付けるべきですか、それともモジュールを変更すると、他のキャビネットやCNCの変更が必要になりますか？

A: N軸モーターがα2/3000～α4/4000範囲のモデルに正当にアップグレードされ、CNCのN軸サーボパラメータ（モーターコード、パラメータ2020）が新しいモーターを反映するように更新された場合、H301の代わりにH302を設置することは、機械的および電気的に簡単です — DCバス入力、インターフェースケーブル、およびモーター電源接続は、2つのモジュールバリアント間で同一です。重要なステップは次のとおりです。アップグレードされたNモーターの定格電流がH302のNチャネルの5.9A出力範囲内（それを超えない）であることを確認します。CNCのN軸モーターコードが実際のモーターモデルと一致することを確認します。キャビネット内のPSMが、モーターアップグレードによるN軸負荷の増加に対応できるように既にサイズ設定されていることを確認します。モーターアップグレードがPSMとパラメータに注意を払って正しく行われた場合、モジュールの交換は直接適合します。

Q4: 交換用H302を取り付けた後、すべての3軸が正しく初期化されますが、N軸は微細な輪郭移動中に位置ドリフトを示します — L軸とM軸は完全に追従します。何を調査すべきですか？

A: 正しく初期化されたモジュールでのN軸位置ドリフトで、L軸とM軸がクリーンに追従する場合、問題はN軸速度ループのチューニングまたはN軸エンコーダフィードバックパスのいずれかに絞られます。エンコーダから始めます。N軸エンコーダケーブルがモジュールのN軸フィードバックコネクタに完全に差し込まれていることを確認します — LまたはMコネクタと入れ替わっていないことを確認します。ケーブルが似た外観で、交換中に動かされた可能性がある場合、これは可能です。部分的に差し込まれたエンコーダコネクタは、完全なエンコーダアラームをトリガーせずに低速でドリフトを引き起こす間欠的な位置信号を生成する可能性があります。次に、N軸速度ループゲインパラメータ（CNCシリーズのパラメータ2043または同等）が、以前のトラブルシューティング中に変更されていないことを確認します — モーターモデルの仕様よりも大幅に低い速度ゲインは、正しい位置フィードバックがあっても、遅くドリフトするN軸応答を生成します。調整する前に、現在のパラメータ値を正確なN軸モーターモデルのモーター仕様テーブルと比較してください。

Q5: このモジュールを使用する同一の機械を4台運用しています。6079シリーズは生産中止なので、推奨されるスペア戦略は何ですか？

A: 同一の機械が4台あり、部品が生産中止である場合、リスク計算では少なくとも2台の動作確認済みユニットを保管することが有利になります。1台のユニットは、最初に故障した機械に即座に交換機能を提供します。2台目は、交換用在庫が補充されている間にカバーを提供します — 生産中止のレガシー部品では予測不可能であり、故障時のグローバルな余剰在庫の状況によっては数日から数ヶ月に及ぶ可能性があります。これらの機械が生産シフトを実行している施設では、調達されたユニットを待つダウンタイムコストは、2台の保管スペアの維持コストを大幅に上回ることがよくあります。6台以上の同一機械を持つ施設の中には、3台を保管しているところもあります。さらに考慮すべき点：H302のL軸とM軸（3.0A）は、一般的な使用ではN軸（5.9A）よりも負荷が軽いため、古いユニットではL軸またはM軸の故障よりもN軸出力段の故障の方が一般的になる傾向があります。機械のN軸が積極的なデューティサイクルで動作する場合、この故障パターンを在庫数量に考慮してください。複数ユニットの価格設定についてご相談いただき、調達計画を確定する前に現在の在庫深さを確認するために、お問い合わせください。
