| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6079-H203 |

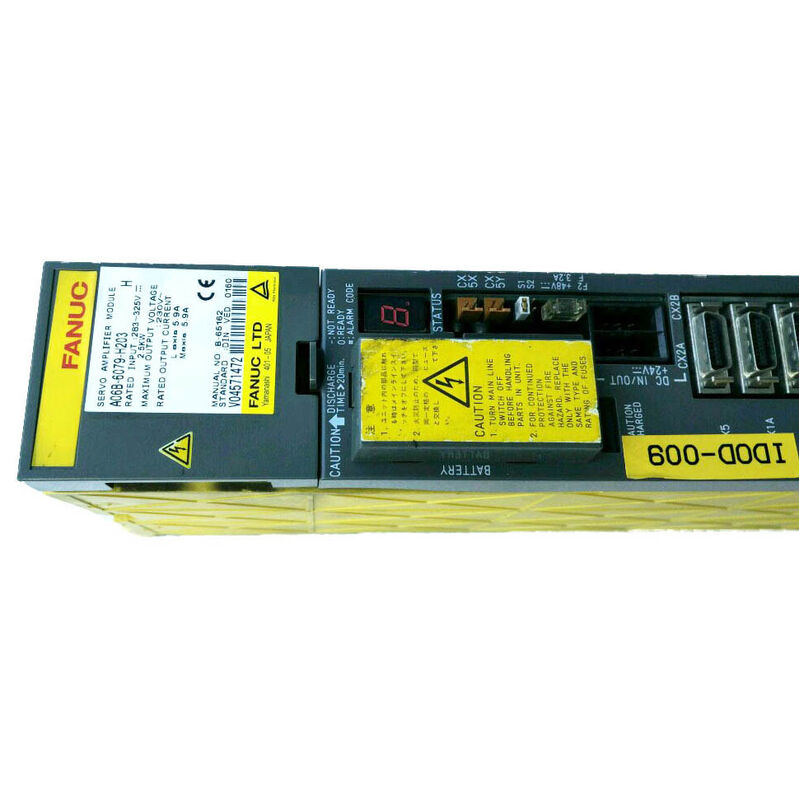

Fanuc A06B-6079-H203は、単一の60mm幅モジュールで2つの独立したアルファシリーズサーボ軸制御チャネルを提供し、各チャネルは共有の2.5kW DCバス入力から5.9Aの連続出力を定格としています。SVM2-20/20として、これは小型のSVM2-12/12から軸あたりの電流容量を大幅に向上させたもので、同じ物理幅でチャネル電流がほぼ倍増していますが、高電流のSVM2バリアントが必要とする90mm幅モジュールフォーマットは必要ありません。この幅あたりの電流効率により、SVM2-20/20はαM2.5からαC6モータークラスに適したモジュールとなっています。これは、アルファシリーズの製造期間中に製造された幅広い中間クラスのFanuc CNC工作機械で使用される中型アルファサーボモーターの範囲を表しています。
生産環境での信頼性は、H203内部のIPM（インテリジェントパワーモジュール）テクノロジーから得られます。
2つの50AクラスIPMデバイス（L軸用1つ、M軸用1つ）は、それぞれ完全な3相IGBTブリッジ、ゲートドライバ、過電流/過熱保護を単一の密閉コンポーネントに統合しています。
この統合により、以前のディスクリートコンポーネントサーボドライブ設計で一般的な故障点であった、個別のトランジスタ、ゲート抵抗、およびセンシング回路間のハンダ付け接合部やワイヤボンドが排除されます。
IPMの内部保護は、マイクロ秒単位で障害条件に応答し、外部保護回路よりも高速に反応するため、モーターケーブルの障害やモーター巻線障害による損傷がモジュール内の他のコンポーネントに広がる前に制限します。
IP20保護等級は、モジュールの設置環境を反映しています。これは、冷却液や切削液に直接触れることがなく、周囲温度が制御された密閉型電気キャビネットです。
アルファモジュールシステムは、飛沫や洗浄環境向けには設計されていません。PSM、SVM、SPMモジュールはすべてIP20保護を共有しており、環境からの隔離は機械の制御キャビネットに依存しています。
主な仕様
| 値 | モジュールモデル |
|---|---|
| SVM2-20/20 | 軸 |
| 2（LおよびMチャネル） | 定格入力 |
| 283–325V DCバス、2.5kW | 最大出力電圧 |
| 230V AC | 出力電流（L/M） |
| 各5.9A定格 | インターフェース |
| PWMタイプAおよびタイプB | 保護 |
| IP20 | 互換性のあるモーター |
| αM2.5/3000、α3/2000、αC6/2000 | IPMモジュール |
| 2 x 50A（チャネルあたり1つ） | 配線ボード |
| A16B-2202-0752 | 制御カード |
| A20B-2001-0931 | モジュール幅 |
| 60mm | サイン波PWM制御 — 電流制御品質 |
このサイン波電流は、トルクリップルを最小限に抑えます。トルクリップルとは、相電流が理想的なサイン波形から外れたときに発生するモーターシャフトの出力トルクの変動です。
軸レベルでのトルクリップルは速度リップルに変換され、加工速度での速度リップルはワークピースの表面仕上げのばらつきを生じさせます。
精密加工アプリケーション（ファインミーリング、研削作業、高速輪郭加工）では、サイン波PWMが提供するトルクおよび速度リップルの低減は、古い台形整流駆動アーキテクチャと比較して表面仕上げ品質を直接向上させます。
SVM2-20/20の制御カード（A20B-2001-0931）は、この電流制御アルゴリズムをLおよびMチャネルの両方に同時に実装し、両方のチャネルが同時にアクティブな複合軸輪郭移動中でも、両軸にわたってサイン波出力品質を維持します。
CNC統合 — 位置ループアーキテクチャ
H203は、CNCの位置ループの更新レートよりも高いレートで、内部で速度ループと電流ループを閉じ、CNCの位置コマンドを正確な機械的運動に変換する滑らかな電流波形を生成します。
この階層的なループ構造（CNC内の位置ループ、SVMモジュール内の速度ループと電流ループ）は、軸の位置決め精度がサーボアンプモジュールだけでなく、主にCNCの位置制御パラメータによって決定される根本的な理由です。
故障したH203を正しく設定された交換品と交換すると、交換用モジュールが元のモジュールと同じインターフェースタイプと絶対エンコーダー構成で設定されている限り、CNCのサーボパラメータを変更することなく、軸は以前の位置決めパフォーマンスに戻ります。
FAQ
SVM2-12/20は、L軸に3.0A、M軸に5.9Aを提供します。これは、2つの機械軸が異なるモーター電流要件を持つ場合に使用される非対称デュアル軸モジュールです。
SVM2-20/20は、両方の軸が同等の電流要求を持つ中間クラスのアルファモーターを使用する機械用に、LおよびMの両方に5.9Aを提供します。両方のXおよびY（またはXおよびZ）軸が同じαM2.5またはα3クラスのモーターを使用する場合は、H203（SVM2-20/20）を選択します。一方の軸が軽量（α1またはα2クラス）で、もう一方がより高い5.9Aを必要とする場合は、H202（SVM2-12/20）を選択します。
Q2: A06B-6079-H203は、iシリーズFANUCコントロール（シリーズ16i、18i、21i）を搭載した機械で使用できますか？
A06B-6079シリーズは、後続のA06B-6096およびA06B-6114（アルファ-i）シリーズで使用されるFSSB光ファイバーインターフェースとは異なる、元のPWMタイプA/Bインターフェースを使用します。初期のシリーズ16i/18i/21iコントロールは、第一世代のアルファドライブとペアリングされた際にPWMタイプBインターフェース互換性で構成されている場合があり、その場合はH203が使用可能です。
FSSB専用に構成された後期のiシリーズコントロールには、FSSB互換のSVM2-20/20モジュール（A06B-6096-H203）が必要です。
注文する前に、機械メーカーのドキュメントから機械の元のインターフェースタイプを確認してください。
Q3: IP20定格とは何ですか、そして設置においてそれは何を意味しますか？
IP20は、12.5mm（指）より大きい固体物体に対する保護を提供しますが、液体に対する保護はありません。H203は、冷却液の飛沫、切削粉塵、結露から保護する密閉型制御キャビネット内に設置する必要があります。
機械の切削液への直接暴露や、定格範囲を超える周囲湿度は、IPMデバイス、PCB、およびコネクタ接点を損傷します。
キャビネット自体のIP定格（CNC工作機械キャビネットでは通常IP54またはIP65）は、H203自体が提供しない環境保護を提供します。
Q4: A06B-6079-H203の絶対エンコーダーバッテリーバックアップはどのように機能しますか？
配線ボードのCX5コネクタは、機械の電源オフ中にアルファサーボモーターのパルスコータに格納された絶対位置を維持するリチウムバッテリーを接続します。機能するバッテリーがない場合、絶対位置は各電源サイクルで失われ、加工を再開する前に軸はリファレンスリターンを実行する必要があります。
Fanucの推奨バッテリー寿命（通常、連続生産使用で2〜3年）と一致するスケジュールでのバッテリー交換は、データ損失を防ぎます。
バッテリー電圧が監視しきい値を下回ると、CNCはBATアラームを表示します。位置データ損失を回避するために、バッテリーが完全に放電する前に交換してください。
Q5: A06B-6079-H203でアラーム8または9が発生した場合の実際的な修理アプローチは何ですか？
アラーム8（L軸過電流）または9（M軸過電流）は、モジュールの障害よりもモーター巻線絶縁の破壊に最も一般的に起因します。診断を開始するには、電源を切り、アラームが発生している軸のモーターケーブルをモジュールのU/V/W端子から外し、高電圧絶縁テスター（500V DC）でモーターの巻線対アース間の絶縁をテストします。
許容される絶縁は、数百メガオーム以上です。絶縁が低い場合は、モーターの巻き直しまたは交換が必要です。
絶縁が許容範囲内である場合、障害はモジュールの出力段にあります。影響を受けたチャネルのIPMが故障しており、モジュールは交換または専門的な修理が必要です。この手順により、根本原因が劣化したモーターである場合に、正常なモジュールを交換するという一般的な間違いを回避できます。
