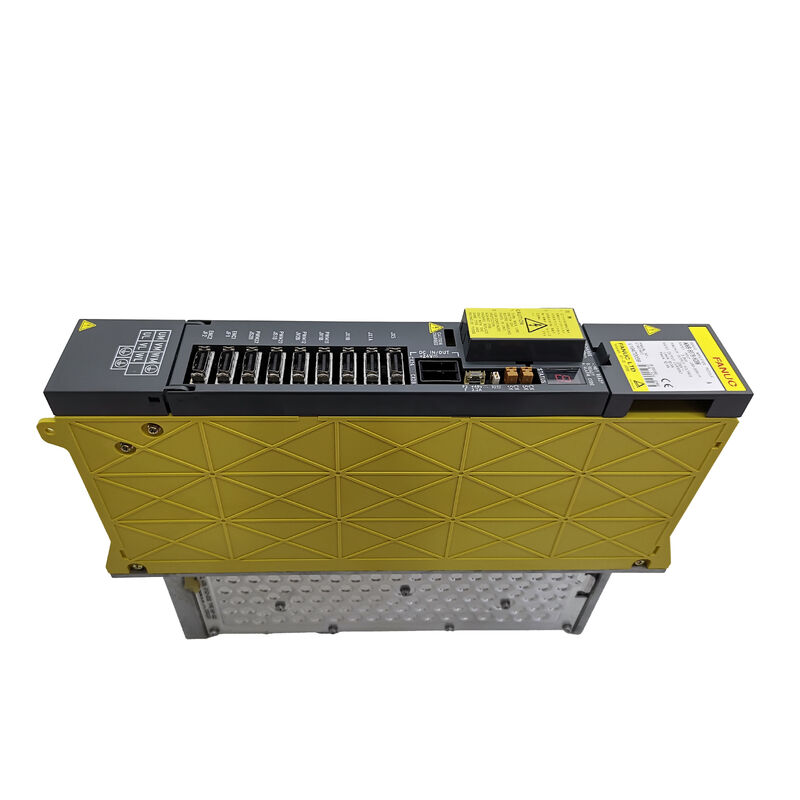

Fanuc サーボアンプ A06B-6079-H106 A06B6079H106 AO6B-6O79-H1O6

FANUC A06B-6079-H106 | Alpha SVM1-130 シングル軸サーボアンプモジュール — 9.1 kW / 52.2A、日本原産

部品番号: A06B-6079-H106

メーカー: FANUC株式会社 (日本)

製品タイプ: シングル軸サーボアンプモジュール (SVM1)

モデル: SVM1-130

シリーズ: Alphaサーボアンプ (A06B-6079)

定格入力: 283～325V DC / 9.1 kW

最大出力電圧: 230V AC

定格出力電流 (L軸): 52.2A

インターフェース: タイプA / タイプB (JS1B & JV1Bジャンパーで選択可能)

寸法: H 380 × W 90 × D 307 mm

重量: 11 lb (約 5 kg)

概要

A06B-6079-H106は、FANUCのAlphaシリーズドライブシステムにおける130Aクラスのシングル軸サーボアンプモジュールであるSVM1-130です。A06B-6079 SVM1ファミリーの中でも高定格のモジュールの一つであり、大きなトルクが必要とされる大型で重い切削工具や大型ワークキャリアを駆動するサーボ軸向けに設計されています。9.1 kWの電力入力定格と52.2Aの連続出力電流を備え、FANUCのAlpha 22から40までのモータークラス全範囲に対応するため、Alphaシリーズモーター範囲で最も要求の厳しい軸アプリケーションに適したドライブです。

このモジュールは、AlphaシステムのPSM（電源モジュール）からDCバス電力を引き込み、それを可変周波数、可変電圧のAC出力に変換して接続されたサーボモーターを駆動します。SVM1-130は1つのサーボ軸を処理します。

一般的に適合されるモータータイプ（Alpha 22～40クラス）は、大きな切削力が関わるマシニングセンタやターニングセンタで使用される大型フレーム、高トルクサーボモーターを表します。

タイプAおよびタイプBインターフェースがサポートされており、ユニット前面のJS1BおよびJV1Bジャンパーで選択可能です。

これにより、SVM1-130は、シリーズ16からシリーズ21世代までの幅広いFANUC CNCコントローラーと互換性があります。ドライブが正しく通信するためには、インターフェースタイプがCNCコントローラーのサーボインターフェース設定と一致している必要があります。

正しい注文のために重要な構成の詳細が1つあります。A06B-6079-H106は、ハードウェアリビジョンに応じて、1つまたは2つのCX5バッテリーコネクタポートを備えている場合があります。

CX5ポートはアブソリュートエンコーダバッテリー接続に使用されます。交換ユニットが元の設置と一致することを保証するために、注文時に正しいCX5構成を指定する必要があります。

主な仕様

AlphaドライブシステムにおけるSVM1-130

Alpha SVMシリーズは、FANUCの共有DCバスアーキテクチャで動作します。PSMはDCバス電圧を生成・維持します。

SVM1-130は、このバスから電力を引き込み、サーボモーターを駆動します。この構成により、SVM1-130は独自のAC電源入力を必要としません。PSMが提供するDCバスに完全に依存します。SVM1-130の内部DCバス接続が、ユニットへの主要な電源入力となります。

SVM1-130の高い電流定格（52.2A）は、シングル軸Alphaモジュール範囲の上位に位置します。

この電流容量は、駆動するモーターのニーズを反映しています。定格トルクで動作するAlpha 22モーターは、サーボアンプの定格出力全体での持続的な電流供給を必要とします。

フルートルクのAlpha 40モーターはさらに多くの電流を必要とします。SVM1-130の定格は、急加速中に発生する動的な電流ピークに対するヘッドルームを備えて、これらの負荷に対応します。

SVM1-130の内部構造は、標準的なAlpha SVMレイアウトに従っています。制御基板と配線基板です。A20B-2100-0932制御基板は、サーボ制御アルゴリズム（位置ループ、速度ループ、電流ループ）を実行し、A16B-2202-0790配線基板は、パワーステージゲートドライブと電流検出を提供します。

両方の基板は、ユニット全体の交換よりも的を絞った修理が優先される場合に、個別に交換可能です。

アラーム参照

A06B-6079-H106は、前面に取り付けられたLEDディスプレイにシングルキャラクターのアラームコードを表示します。フィールドサービスで最も一般的に見られるアラームには以下が含まれます:

アラーム1は、内部冷却ファンが停止したことを示します。

ファンは、IGBTトランジスタを熱限界内に維持するために不可欠です。ファンが停止すると、重い操作の数分以内に過熱状態に進みます。

アラーム2は、制御電源電圧の低下を示します。アラーム5は、DCリンク電圧の低下を示します。PSMからのバス電圧が動作しきい値を下回っています。

アラーム8は、L軸過電流を示します。これは、モーター相の故障、モーターケーブルの短絡、またはパワーステージのIGBTの劣化を示す最も一般的なアラームです。IPMアラーム（ドット付きコード）は、インテリジェントパワーモジュール（IPM）の故障を示します。通常、IGBTモジュール自体の過熱または短絡です。

アプリケーションコンテキスト

A06B-6079-H106を使用することが文書化されている機械には、Youji YV1200立形マシニングセンタやMori Seiki SL-250ターニングセンタなどがあります。これらの機械で一般的に使用されるCNCコントローラーは、FANUC 16MA、16MC、18TA、18MC、21TB、16TB、18TB、21MBプラットフォームに及びます。

よくある質問

Q1: SVM1-130がアラーム8（L軸過電流）を表示します。モーターケーブルはチェック済みで、損傷は見られません。次に何を調査すべきですか？

モーターケーブルの完全性を確認した後、絶縁テスターを使用してモーターの巻線抵抗と対地絶縁をテストしてください。

モーター巻線の劣化は、非対称な位相電流を引き込み、ドライブで過電流として記録される可能性があります。

モーターが正常にテストされた場合、ドライブのIGBTパワーモジュールが劣化している可能性があります。静的テストに合格しても、わずかに劣化しているIGBTは負荷電流下で故障する可能性があります。

資格のあるドライブ修理サービスは、動的負荷条件下でIGBTをテストできます。

Q2: 交換用のA06B-6079-H106を入手しました。取り付け前に確認する必要のあるジャンパー設定は何ですか？

タイプA / タイプBインターフェースの選択は、ユニット前面のJS1BおよびJV1Bジャンパーで設定されます。

ジャンパー構成は元のユニットと完全に一致している必要があります。これは、その軸のCNCコントローラーのサーボインターフェース設定に対応する必要があるためです。

交換ユニットのCX5バッテリーポートの数も、元のユニットの構成と一致している必要があります。

電源投入後の通信エラーやバッテリー接続の問題を回避するために、取り付け前に両方の設定を確認してください。

Q3: ドライブは正常に初期化されますが、低速で軸が異音と振動を発生します。アラームは発生しません。原因は何ですか？

アラームなしの低速ノイズと振動は、電流ループの乱れを示唆しています。IGBTスイッチングのわずかな非対称性による電流リップル、または電流フィードバックにノイズを導入する電流測定回路のコンポーネントの劣化のいずれかです。

以前の正しい値からの変更がないか、サーボパラメータを確認してください。パラメータが変更されていないことが確認された場合、ドライブの電流測定回路が劣化している可能性が高いです。

Q4: このドライブはFANUCによって製造中止になりました。信頼できる交換品をどのように見つけられますか？

廃止された機械からのテスト済み余剰品、交換された古いコンポーネントとモーター負荷下での機能テストを備えた専門的にリファービッシュされたユニット、および24時間修理サービスはすべて、アフターマーケットのサプライチェーンから入手可能です。

重要な要件は、交換品（余剰品またはリファービッシュ品）が、モーターを接続せずに電源を入れただけではなく、閉ループサーボシステムで実際のモーター負荷下で機能テストされていることです。

静的テストでは、動的なモーター負荷下での電流を規制するドライブの能力を確認できません。

Q5: SVM1-130を交換した後、以前のユニットと比較して軸の位置決め精度がわずかに低下しました。すべてのパラメータはバックアップから復元されました。何をチェックすべきですか？

正しいパラメータでドライブを交換した後、わずかな精度低下は、エンコーダフィードバックケーブルに関連していることがよくあります。特に、ケーブルの信号整合性またはコネクタの接点です。

交換ドライブのエンコーダ入力回路は、信号しきい値がわずかに異なる可能性があり、元のドライブが許容していたわずかに接続されたケーブルジョイントを露出させる可能性があります。エンコーダフィードバックコネクタを点検し、再接続してください。

また、交換ドライブのハードウェアリビジョンがオリジナルと一致していることを確認してください。ハードウェアリビジョンが異なると、わずかに異なるゲイン特性を持つ場合があります。
