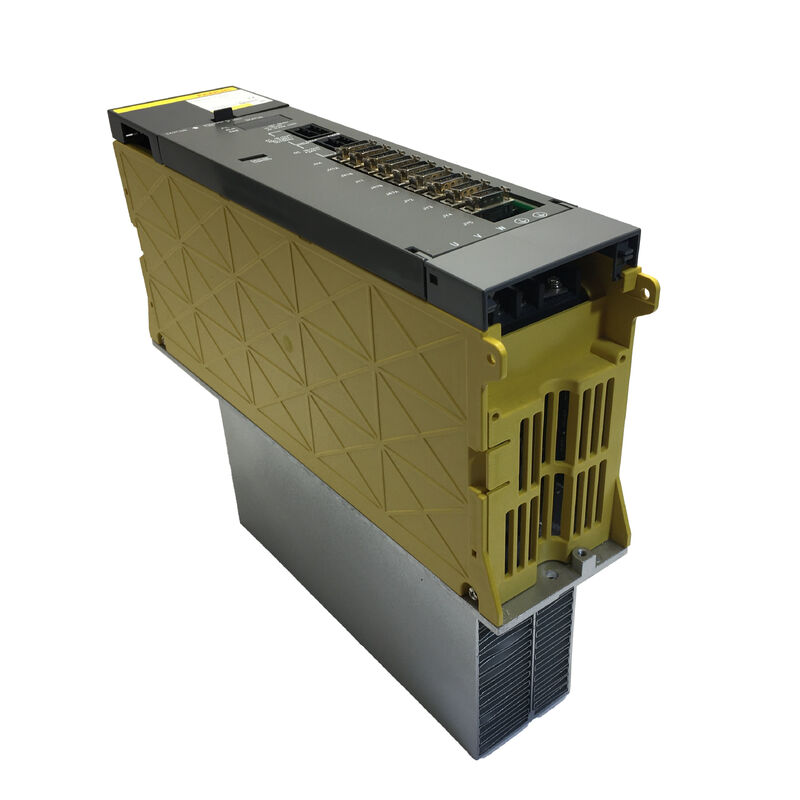

部品番号:A06B-6078-H211
タイプ:AC スピンドル増幅機モジュール (SPM)
モデル:アルファ SPM-11
インターフェース:タイプI
指定入力電源:13.2kW
入力バスの電圧:283 〜 325 VDC (Alpha PSM電源モジュールから)
最大出力電圧:230 VAC
定位出力電流:48A
互換性のあるCNCシリーズ:シリーズ 0, 15, 16, 18, 20, 21, 16i, 18i, 20i, 21i パワーマートi
互換性のあるスピンドルモーター:アルファ6 アルファ8 アルファP8 アルファP12
周囲の動作温度:0°55°C
共通変種:#H500 (標準), #H501
についてFanuc A06B-6078-H211アルファシリーズのスピンドル増幅機モジュールである. SPM-11モデル. アルファ電源ユニットのDCバスから13.2kWを生産し,最大230VACで48Aの出力電流を指定する.アルファシリーズのスピンドルモーターを動かすため, 6~12 kW級.
トランジスタPWMインバータートポロジーとCNCへのType Iシリアルインターフェイスを使用し,Fanuc加工センター,垂直および水平フレーシングマシン,Fanuc Alpha ドライブ アーキテクチャに基づいて構築された全世代の CNC ツール センター,Fanuc の独自の Robodrill マシンと Leadwell CNC ラインナップを含む.
このモジュールは,SPM-11の電源指定で,8 kWと12 kWのAlpha スピンドルモーター (Alpha 6,Alpha 8,AlphaP 8,この期間の中級加工センターのために工場指定された.
これは,SPM-5.5 (小さい) とSPM-15 (大きい) の間のAlphaスピンドル増幅器の範囲に位置し,その13.2 kW の入力容量と 48A の出力上限は,どのスピンドルモーターに接続できるかを決定します.
A06B-6078-H211は,#H500と#H501の2つの主要な後置き型で存在します.
代替品の調達に際して重要な区分です. 代替品の購入に際し,CNCに保存されたスピンドル制御パラメータとモジュールが期待する通信プロトコルが一致しなければならないため.
CNC-Shoppingや他の専門サプライヤーは,#H501ユニットには正しいバージョンが供給されていることを保証するために,特定のソフトウェアの確認が必要であることを注意します.
この2つの後置き符号を検証せずに互換性のあるものとして扱うことは,電源を稼働させるモジュールが機械のCNCと正しく通信できない結果になる可能性があります
| パラメータ | 価値 |
|---|---|
| モデル | アルファ SPM-11 |
| 定数入力電源 | 13.2kW |
| DCバス入力 | 283~325 VDC |
| 最大出力電圧 | 230 VAC |
| 定数出力電流 | 48A |
| インターフェースタイプ | タイプI (シリアル) |
| 制御方法 | トランジスタPWMインバーター |
| 速度制御範囲 | 1:100 |
| 速度精度 | 最大速度の ±0.1% |
| 動作温度 | 0°55°C |
| 貯蔵温度 | -20°Cから60°C |
| 最大設置高度 | 1,000 m (値以上) |
| 互換性のあるスピンドルモーター | アルファ6 アルファ8 アルファP8 アルファP12 |
| 互換性のあるCNC | シリーズ0,15,16,18,20,21およびiシリーズ同等 |
| シリーズ | FANUC アルファ (A06B-6078) |
| サフキシスの変数 | #H500, #H501 |
FanucのAlpha駆動システムは,電源変換とエネルギー貯蔵機能を個々のモーター駆動機能から分離します.電源供給モジュール (PSM) は,電源のAC入力,制御された直流バス電圧に変換します熱として消散するのではなく,ブレーキエネルギーを回線に供給します.
スピンドル増幅モジュールは この共有DCバスから抽出し スピンドルモーターに必要な変電圧・変頻ACに変換します
このアーキテクチャは,SPM-11が AC電源に直接接続されていないことを意味します.それはPSMからDCバス電圧を受信し,それを変換します モーターの力 制御下では,CNCの命令を介してタイプIシリアルインターフェース.
SPM-11 の 13 軸と SPM-11 の 13 軸の合計モーター負荷の合計 spindle plus servo axes について,PSM のサイズが正しくなければならない.2 kWの入力量は,同じバスを共有する伺服増幅器モジュールと共に PSM の利用可能な容量内にある必要があります..
SPM-11の"11"は,モジュールの定数出力級をkWで示す.200Vアルファスピンドル増幅器シリーズでは,小端のSPM-2から大端のSPM-55まで範囲が広がる.
SPM-11は,中級アルファスフィンダルモーターに適しており,アルファ世代の機械工具で最もよく見られるスフィンダルモジュールの1つです.修理サービス余品板はアパートマーケットで支持されている.
A06B-6078-H211のI型指定は,スピンドル増幅器とCNCの間の連続通信インターフェースを識別する.Fanucは,Alphaシリーズスピンドルドライブファミリーで2つのシリアルインターフェースタイプを使用した.:タイプIとタイプII
これらは互換性がない. I型スピンドルアンプモジュールは,I型スピンドル通信に設定されたCNCを必要とし,II型モジュールは,II型設定されたCNCを必要とします.
間違ったインターフェースタイプを設置すると,性能が低下するだけでなく,CNCがモジュールと通信できないので,スピンドルが動作するのを妨げます.
インターフェースは,機械ツールが必要とするスペンドル制御機能の全範囲をカバーします. 速度コマンド送信,速度フィードバック受信,向き停止位置付け,多機能機械のためのcs軸 (スピンドルコンートゥール軸) の制御硬式タップのZ軸の配送と同期
SPM-11の速度制御範囲は 1:100 で,最大速度の ± 0.1% の速度精度は,CNCの閉ループ速度調節の下でこのシリアルリンクを通じて維持されます.
PWMインバーターで実行します. 自動回転装置は,スピンドルモーターをコマンド速度に持ってきて,変形切断負荷トルクに対してそれを維持するために出力周波数と電圧を調整.
スピンドルモーターのMZiまたはMセンサーからの速度フィードバックは 同じインターフェースを通って CNCへ戻り,速度制御ループを閉じる.
A06B-6078-H211は,次のアルファシリーズスピンドルモーターを,その13.2 kW / 48A出力範囲内で動かす:
アルファ 6 (α6):アルファシリーズ 6 kW級スピンドルモーターは,通常,小型加工センターやドリルタップセンターで使用される.SPM-11は,アルファ6の現在の需要に適したサイズです.
アルファ8 (α8):この駆動モジュールを搭載した"通常の"モーターとして,CNC-Electronicsはこれを確認しています.アルファ8は,SPM-11の電流内では,連続および短時間出力レベルの両方で動作します..
アルファP8 (αP8):8 kW級のAlphaPシリーズのモーターは,P型 (パワフル) 変種で,低速帯ではトルクが強化されている.電流はSPM-11の48A出力範囲内にある.
アルファP12 (αP12):12kW級のAlphaPシリーズモーターです SPM-11が動かす 最大のモーターです持続的な重量切断サイクルでAlphaP 12を動かすとき,PSMのサイズ設定と環境温度の条件を検証する必要があります..
このリスト外にあるスピンドルモーター (特にAlpha 15やAlpha 22のような大きなAlpha モーター) を接続すると,持続的な過剰電流アラームとモジュール損傷のリスクがあります.スピンドル強化モジュールのモータータイプパラメータは,スピンドルを操作する前に,接続されたモーターに対して正しく設定されなければならない..
SPM-11は,CNCのソフトウェアモニタリングから独立して動作する3つのハードウェア保護層を組み込みます.過電流保護 (持続的な過電流で巻き込み損傷が発生する前に出力トランジスタを起動), 過電圧保護 (直流バス電圧を監視し,再生エネルギーがバス電圧を安全値を超えると介入する)熱保護 (モジュールの温度をモニターし,内部熱値を超えると出力を減らし,停止する).
モジュールは,環境の0°Cから55°Cで正常に動作します. 55°Cを超えると,モジュールは停止する前に,熱保護回路が出力を制限し始めます.重量生産中にスピンドル低下として現れ シンプットはスピンドル性能の問題に見えますが,実際にはキャビネット冷却の問題ですドライブキャビネットの環境温度を指定範囲内にとどめることは,主要な予防措置です.
設置高度1000mを超えると,利用可能な出力は,さらに100mの高度ごとに約1°C減少しなければならない (熱頭空間の減少に相当する).高空の設備用これは機械メーカーやFanucのアプリケーションドキュメントで確認するパラメータです.
SPM-11は,モジュール面のLEDインジケーターとCNCに伝達されるアラームコードの組み合わせを通じて故障を報告します.使用中の最も頻繁に発生するアラームは:
アラーム12 (超電流 / スピンドルモーター障害)PEとモーターの電源線 (U,V,W) の隔離が壊れたときに現れる.診断手順は,増幅器端末のモーター電源ケーブルとPEと各取り除かれたワイヤとの間の試験隔離を取り除くことです.増幅器端末では断熱が許容されるが,モーター自体では許容されない場合,欠点はモーターの巻き込みにある.モジュールは欠陥がない.
アラーム 03 (DCリンクの充電障害)DCバス電圧の問題を示す.PSM,PSMまたはSPM-11のDCリンクコンデンサ,または相互接続バスバーである可能性があります.
C0,C1,C2 (通信エラー)これは,CNC と SPM モジュールの間のシリアル通信の喪失またはエラーを示します.原因には,不正なインターフェースボードタイプ,ケーブル障害,特別に懸念されるのは,#H500と#H501のバリエーションの場合です.
A06B-6078-H211は 修理可能なモジュールですDNC-Electronicsの証券取引所と,制御/インターフェースボードと電源ボードの両方をカバーする修理サービスを提供しています.代用品の購入時に,上記のように注文する前に,マシンに#H500または#H501が必要かどうかを確認してください.これらは異なるソフトウェアバージョンを持ち,常に交換可能ではありません.スピンドルアラームのみがモーターやワイヤリングではなくモジュールを指す機械用疑わしいモジュールのFanuc試験台でのベンチテストは,交換を約束する前に適切な診断ステップです.
Q1:A06B-6078-H211はどのスピンドルモーターを動かすことができますか?
SPM-11モジュールは,13.2 kW / 48Aの出力封筒内にあるアルファシリーズスピンドルモーターのために評価されています.Alpha 6,Alpha 8,AlphaP 8,AlphaP 12.Alpha 8は最も一般的なペアリングです.アルファ 15 または アルファ 22 のようなより大きなモーターを接続すると,モジュールの電流を上回り,持続的な過剰電流アラームが発生します.モジュールのモータータイプパラメータは,スピンダを操作する前に,接続されたモーターと一致するように設定する必要があります.
Q2: #H500と #H501の違いは何ですか?
両方のSPM-11モジュールは,同じ電力ハードウェアと出力評価を共有している.違いはソフトウェアバージョン,および一部の場合,搭載されたインターフェースボードにあります.ソフトウェアのバージョンは,CNCのスピンドル制御ソフトウェアと互換的である必要があります当初製造されたとき,H500かH501が指定されていました.ソフトウェアの確認なしに1つを別のものに置き換える場合,CNCと通信できないモジュールが発生し,スピンドルは動作せず,通信アラーム (C0代替品を注文する前に常に必要な変数を確認します.
Q3:A06B-6078-H211と互換性のあるCNC制御装置は?
SPM-11型Iインターフェイスは,Fanuc CNCシリーズ0,15,16,18,20および21および対応するiシリーズ変種16i,18i,20i,21iおよびPower Mate iと互換性がある.CNCは,タイプIスピンドル連続通信のために設定する必要があります.タイプIIのCNCには別のスピンドルアンプモジュールが必要で,A06B-6078-H211を修正せずに使用することはできません.
Q4:アラーム12が表示されています SPM-11モジュールは故障しているのですか?
必ずしもそうではない.アラーム12は,モジュール故障ではなく,スピンダーモーター巻き込みやモーター電源ケーブルの絶縁障害により,最も一般的に引き起こされる過剰電流状態を示しています.診断手順は機械をオフにします. エンジンの電源線 (U,V,W) をアンプの出力端末から取り除いて,スピンダをオンにします.PEと取り外された各ワイヤとの間の隔熱抵抗をチェックする 受け入れられる隔熱は数百メガオム範囲内です. モーター端末の絶縁が故障した場合,モーターはサービスが必要です. 絶縁が良好ですが,アラーム12がワイヤーを取り除いても返ってきた場合,SPM-11モジュールの電源段階は疑わしいです.
Q5:A06B-6078-H211は修理可能ですか? それとも整体として交換する必要がありますか?
完全に修理可能. モジュールは2つの主要なボードで構成されています:制御/インターフェースボードと電源ボード. 専門のCNC駆動修理会社は,両方のボードをテストし,修理します.障害のある電源トランジスタを処理する修理は,通常,Fanucテストリグで実際のスピンドルモーターを搭載した包括的なベンチテストを対象とし,帰還前にパフォーマンスを検証する. Exchange programs — where a working reconditioned unit is supplied against return of the faulty core — are also available and reduce downtime compared to waiting for component-level repair on the original unit.
