| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6078-H206 |

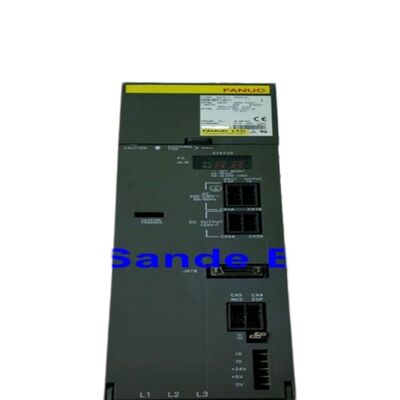

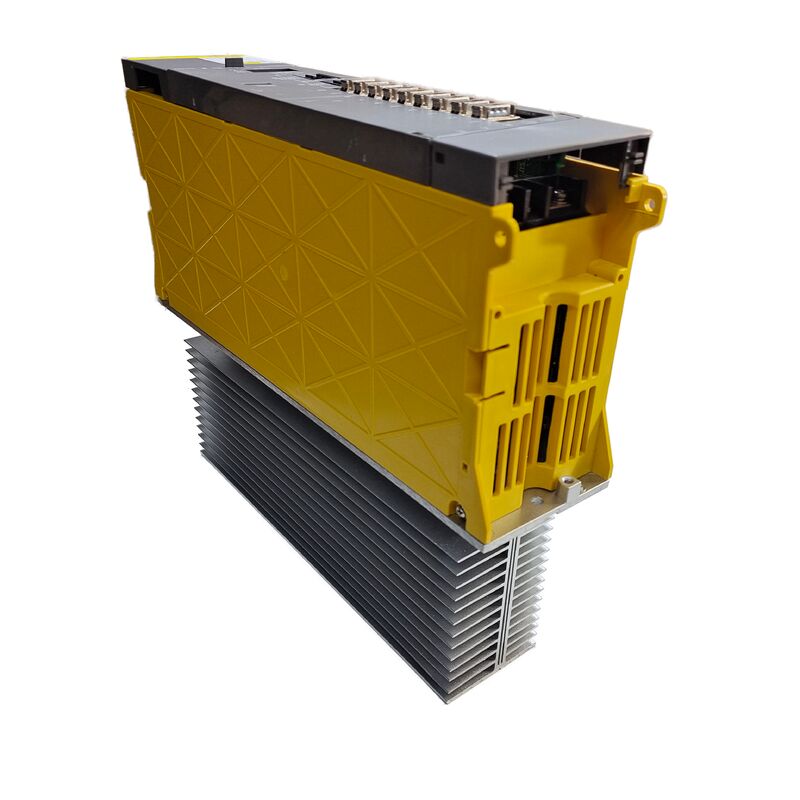

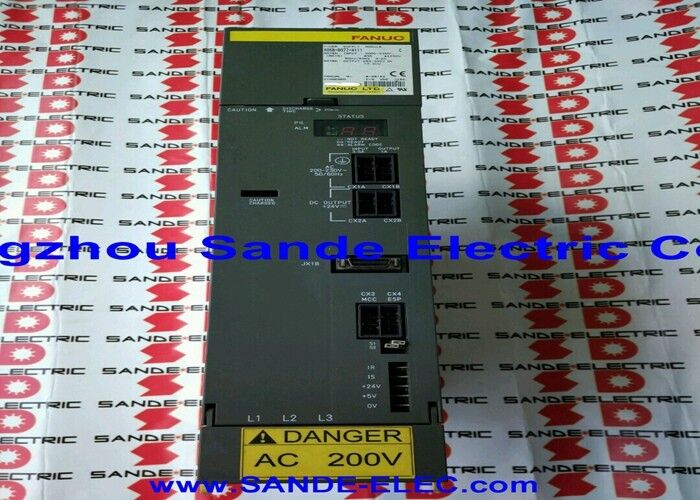

Fanuc A06B-6078-H206 は、Fanuc の A06B-6078 スピンドルアンプファミリーに属する、SPM-5.5 と指定された初代 Alpha シリーズスピンドルアンプモジュールです。コンパクトな 5.5kW クラスのスピンドルモジュールとして、2つの特定の設置シナリオ向けに設計されました。それは、スピンドル出力要件が 3.7～5.5kW の連続範囲内にある小型 CNC 工作機械のプライマリスピンドルドライブとして、また、ツインスピンドルマシニングセンタやターニングセンタで、サブスピンドルの出力要求が主スピンドルと比較して控えめな場合のセカンダリスピンドルアンプまたはサブスピンドルアンプとしてです。A06B-6078 シリーズは、Fanuc の Alpha アンプの歴史において、初代 Alpha プラットフォームとして独自の地位を占めています。これは、後続の A06B-6082、A06B-6088、A06B-6102 シリーズで高解像度 HRV (High Response Vector) の改良が登場する前に、統合された PSM/SVM/SPM アーキテクチャを導入したオリジナルの Alpha シリーズモジュールです。この初代アーキテクチャは構造的に完成されています。PSM は共通の DC バスを提供し、SVM モジュールはサーボ軸ドライブを処理し、SPM モジュールはスピンドルを処理します。すべて同じレールから電力を供給されます。A06B-6078-H206 は、この標準アーキテクチャに参加しており、当時の機械では同じアンプレール上で A06B-6079 SVM シリーズと並んで取り付けられます。
66.8 × 70mm のモジュールフットプリントは、5.5kW スピンドルドライブとしては物理的にコンパクトです。これは Fanuc の統合ドライブモジュール設計思想の結果です。
モジュールの小型化により、主スピンドルドライブや軸モジュールがすでに設置されているキャビネットに、サブスピンドルやセカンダリスピンドルアンプとして、セカンダリスピンドル電子機器専用のキャビネットセクションを必要とせずに設置することが実用的になりました。
主な仕様
パラメータ
| モジュールモデル | SPM-5.5 |
|---|---|
| インターフェース | タイプ1 (初代 Alpha) |
| 電源シリーズ | 200VAC (標準電圧) |
| フィードバックコネクタ | JY2 および JY4 |
| 寸法 | 66.8 × 70 × 163.5 mm |
| 電源 | Alpha PSM 共有 DC バス |
| 部品バリアント | #H500, #H501 |
| 互換性のある SVM | A06B-6079 シリーズ |
| 互換性のある PSM | 初代 Alpha PSM |
| タイプ1インターフェースと JY2/JY4フィードバック — 初代 Alpha アーキテクチャ | A06B-6078-H206 のタイプ1インターフェースは、スピンドルシリアルインターフェースを介してスピンドルドライブを CNC に接続し、初代 Alpha スピンドル機能の定義である高度なスピンドル機能（C軸円弧補間、ねじ切り、スピンドル同期、位置決め）を可能にします。 |
この JY2/JY4 フィードバック構成は、タイプ1（およびオリジナル）インターフェースのスピンドルドライブに特有であり、A06B-6078-H206 を後世代のスピンドルモジュールと区別する際の重要な識別特性です。
タイプ2、タイプ3、タイプ4インターフェースのスピンドルアンプは、位置フィードバックに異なるコネクタ構成と異なるパラメータセットを使用します。H206 は、これらの後世代インターフェースタイプとは明確に互換性がなく、タイプ2/3/4 スピンドルアンプ用に設計された機械では、インターフェース変換なしに A06B-6078-H206 をドロップイン交換品として使用することはできません。
JY2 コネクタは、スピンドルモータのパルスエンコーダフィードバックを伝送します。これは、スピンドルドライブが速度制御や、リジッドタッピングおよび C軸動作中のサーボモード位置制御に使用する位置および速度信号です。
JY4 コネクタは、モータ巻線に組み込まれたサーミスタからのモータ過熱信号を伝送し、巻線損傷が発生する前に AL-01 モータ過熱アラームをトリガーする熱保護入力を提供します。両方の接続は、ドライブが完全な保護で動作するために、正常で正しく配線されている必要があります。
サブスピンドルおよびセカンダリスピンドルアプリケーション
SPM-5.5 の 5.5kW の連続出力クラスは、ほとんどの生産マシニングセンタの主スピンドルモジュール（通常 7.5kW から 30kW のスピンドルドライブを使用）よりも低いです。
サブスピンドルの低い連続負荷により、SPM-5.5 は、より大きなスピンドルアンプのコストとサイズなしで、適切に指定されたモジュールとなります。
小型 CNC 工作機械（コンパクトな立形マシニングセンタ、ドリル＆タップ機、小型横形マシニングセンタ、特殊 CNC 機械）では、アプリケーションのマテリアル除去率と工具サイズが 5.5kW の連続スピンドル出力予算内に収まる場合、SPM-5.5 はプライマリスピンドルドライブとして十分です。
軽合金加工、プラスチック加工、PCB ドリル加工は、5.5kW スピンドルがワークピースと工具の要件に実用的に適合する典型的なプロセスです。
初代 Alpha — システムアーキテクチャのコンテキスト
A06B-6078 シリーズは最初の Alpha 世代であり、A06B-6082、A06B-6088、A06B-6102 シリーズで導入された高解像度 HRV 改良よりも前の世代です。機械のアンプスタック内では、H206 は初代 Alpha システム設置を定義する同じ PSM および同じ A06B-6079 SVM シリーズで動作します。
このシステムアーキテクチャの一貫性は、メンテナンスにとって実質的に重要です。後世代の SPM モジュールで H206 を交換する場合、ドライブ通信プロトコルや PSM インターフェース仕様が異なる場合は、PSM および SVM モジュールのアップグレードも必要になる場合があります。
元の A06B-6078-H206 と異なる世代のスピンドルモジュールを置き換える前に、システムの互換性を確認してください。
よくある質問
Q1: A06B-6078-H206 (#H500) と #H501 バリアントの違いは何ですか？
ほとんどの交換用途では、#H500 と #H501 は互換性があります。
設置前に、特定の機械と制御の組み合わせに対してハードウェアリビジョン固有のパラメータ調整が必要かどうか、サービスプロバイダーに確認してください。
Q2: A06B-6078-H206 が JY2 および JY4 コネクタを使用するのに、後世代のスピンドルモジュールが使用しないのはなぜですか？
JY コネクタの指定は、初代 Alpha シリーズスピンドルアンプインターフェースアーキテクチャに特有です。後世代（タイプ2/3/4）では、フィードバック回路設計の進化に伴い、コネクタ名とピン配置を変更して、フィードバックおよび制御信号接続を再構築しました。
H206 の JY2/JY4 インターフェースは、そのオリジナルデザインの一部です。スピンドルモータのパルスエンコーダとサーミスタがここに接続され、CNC のスピンドルインターフェースは、スピンドルアンプの内部処理を介してフィードバック信号を受信します。
適切なアダプタ構成なしに、JY2/JY4 タイプスピンドルモータを後世代スピンドルアンプに接続しようとすると、アラーム状態が発生します。
Q3: A06B-6078-H206 を A06B-6082-H206 SPM-5.5 の交換品として使用できますか？
A06B-6082 シリーズは、改良された HRV スピンドル制御を備えた第2世代 Alpha スピンドルモジュールシリーズです。
A06B-6078（初代）と A06B-6082（第2世代）は、同じ SPM モデル指定と類似の電気定格を共有しますが、制御 PCB アーキテクチャと CNC パラメータの互換性が異なります。
世代間の置き換えには、CNC の互換性とパラメータの互換性を確認する必要があります。常に簡単な交換とは限りません。生産機械での世代間の置き換えを試みる前に、Fanuc のスピンドルアンプ互換性ドキュメントまたは資格のあるサービスプロバイダーに相談してください。
Q4: A06B-6078-H206 が故障した場合に生成される CNC アラームコードは何ですか？
スピンドルアンプのアラームは、CNC オペレータディスプレイに SP-xxx アラーム番号として表示されます。
AL-09（過熱パワー半導体）は通常、熱的障害を示します。モジュールの冷却ファンを確認する必要があります。AL-12（DC リンク過電流）は、出力段の障害を示し、スピンドルモータ巻線絶縁破壊に続くことがよくあります。AL-03（DC リンクヒューズ切れ）および AL-04（入力ヒューズ切れ）は、ドライブ内の電子部品の故障を示します。
AL-01（モータ過熱）および AL-02（過速度偏差）は、ドライブ自体よりもモータまたはモータフィードバックの問題を示すことが一般的です。アラームが発生すると、モジュール本体のアラーム LED が点灯します。特定のアラーム番号は CNC ディスプレイから読み取る必要があります。
Q5: 故障した A06B-6078-H206 の保守オプションは何ですか？
交換が最も一般的なアプローチです。故障したモジュールは Fanuc のサービス施設に送られ、テスト済みの保証付き再生品と交換されます。コンポーネントレベルの修理も、トランジスタモジュール、冷却ファン、内部ヒューズなどのサービス可能な部品に障害が限定されている場合に利用可能です。これらはサービス部品として入手可能であり、モジュール再生中に定期的に交換されます。H206 内の PCB は Fanuc から個別の部品として販売されていませんが、専門の修理施設はサービス在庫を持っており、完全なモジュール再調整の一部として基板レベルの障害に対応します。適切に保守されたすべての A06B-6078-H206 モジュールは、サービスに戻す前に、適切な Alpha スピンドルモータを使用して Fanuc PSM/SVM テスト構成で負荷テストを行う必要があります。
