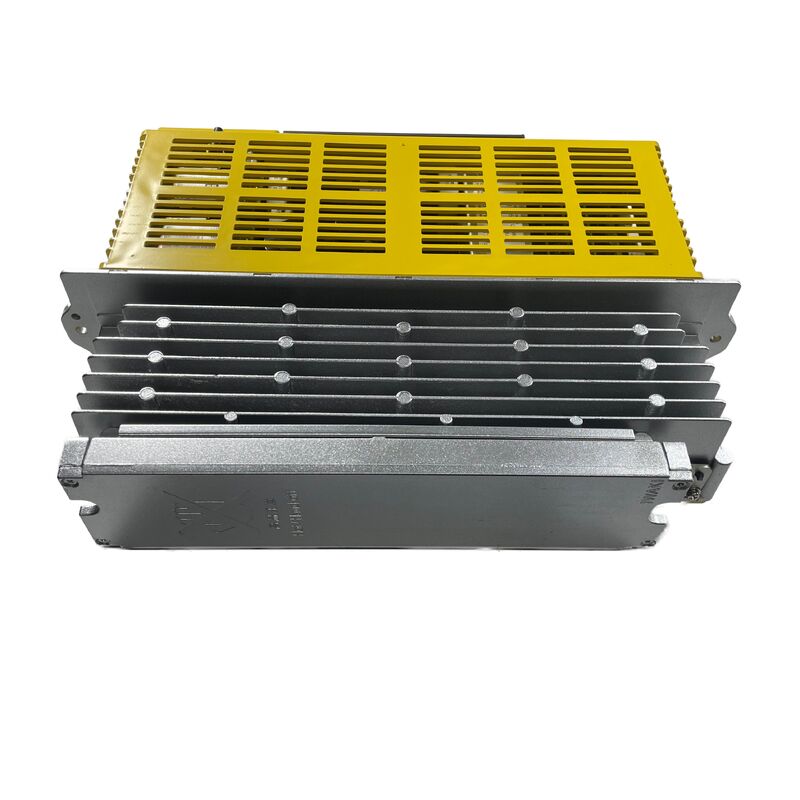

ファンック ACサーボアンプリファイアユニット A06B-6066-H006 A06B6066H006 A06B-6066-H006

Fanuc A06B-6066-H006 | Cシリーズ単軸サーボアンプ — SVUC-80 (80A)、5L/30Sモーター、200VAC、PWM、FANUC 0-C/15A/16A/18A/21A

概要

Fanuc A06B-6066-H006は、FanucのCシリーズサーボアンプファミリーの80アンペアSVUCクラス単軸ドライブで、Cシリーズ範囲のより重いモーターモデル、特に5Lおよび30S ACサーボモーター向けに設計されており、5S/3000、10S/3000、20S、30S、5L、6L、5T/3000、10T/2000を含む幅広い互換性グループに対応しています。A06B-6066シリーズの中で、H006はH004（より軽量な0S/5S/20S/1500モータークラスを処理）と比較して高電流バリアントです。SVUC-80の80A出力定格は、30Sおよび5Lモーターのより大きな持続電流引き込みを機械負荷下でサポートします。

FanucのCシリーズモーターの命名法における30Sの指定は、中〜大型ACサーボモーターを指し、 substantialな連続トルク出力を持ち、一般的に大型フライス盤、ボーリング盤、マシニングセンタのヘビーデューティ軸ドライブに搭載され、軸質量と摩擦要求が20Sが確実に維持できる能力を超えています。

5Lの指定は、FanucのLクラスシリーズのモーターを特定し、レーザー機械工具軸アプリケーションに関連しており、特定のトルクと速度プロファイルが標準のSシリーズモータージオメトリとは異なります。

両方のモーターファミリーは、H006が実装する同じPWMドライブインターフェイスを共有しており、これが1つのアンプ部品番号で両方をカバーする理由です。

現場では、H006はマルチ軸CNCキャビネットのLまたはMチャネル位置を占めます。個別の単軸Cシリーズドライブを使用する機械は、ドライブレール上に軸ごとに1つのユニットを取り付け、それぞれがCNCの軸出力カードからPWMコマンドを受信し、Cシリーズ信号ケーブルハーネスを介してモーター電流とエンコーダフィードバックを返します。

主要仕様

パラメータ

FanucのCシリーズ命名法における「SVUC」の指定は、特定の出力段クラスを特定します。H006のSVUC-80定格（ピーク出力能力80A）は、H004のSVUC-40クラスの上に位置し、30Sおよび5Lモーターが重機軸の加速過渡中に引き込むより高い瞬時電流に対応します。

高ピッチボールねじを介して重いテーブルを駆動する大型マシニングセンタでは、急送開始時の加速トルク要求は、モーターの定格連続電流の数倍を一時的に引き込む可能性があります。SVUC-80の定格連続出力に対するヘッドルームは、これらの通常の動作イベント中の過電流アラームの誤動作を防ぎます。

H006のパワーボードA20B-1004-0850は、H004のA20B-1200-0851よりも物理的に大きく、80A出力段の高いIGBT定格と放熱要件を反映しています。

このボードの違いは、内部レイアウトを検査する際にH004とH006ドライブの主な物理的区別です。制御ボードのバリアント（A20B-2900-0610/0620/0630）は、モーター互換性範囲全体で共有されており、駆動される特定のモーターモデルに基づいて選択されます。

PWMインターフェイスと制御互換性

すべてのA06B-6066 Cシリーズドライブと同様に、H006はFanucのPWMサーボインターフェイスを使用してCNCと通信します。

これは専用のパラレル接続であり、CNCの軸カードとドライブの間に軸ごとに1本のケーブルがあり、CNCからドライブへのPWM速度/位置コマンド信号を伝送し、モーターのパルスコータからのエンコーダフィードバックを返します。

このインターフェイスは、FANUC 0-C制御およびFSSBではなくCシリーズドライブ互換性で構成されたSeries 15A、16A、18A、および21Aの初期バージョンと互換性があります。

このPWMインターフェイスの互換性は、H006のアプリケーションを決定する要因です。

これらの制御世代で構築された機械は、CNCを変更したりインターフェイスアダプタを追加したりすることなく、H006を直接ドライブ交換として使用できます。

後にFSSBベースの制御にアップグレードされた機械は、インターフェイス変換またはアルファシリーズハードウェアへのドライブ交換が必要です。

よくある質問

Q1: A06B-6066 CシリーズのH006とH004の違いは何ですか？

H004はより小型のSVUCクラスで、0S/5S/20S/1500モーター向けに定格されています。より軽量な軸ドライブです。H006はSVUC-80（80Aクラス）で、より高トルクの30Sおよび5Lモーター向けに設計されています。主な内部の違いはパワーボードです。H004はA20B-1200-0851を搭載し、H006はより高定格のIGBTトランジスタを備えたA20B-1004-0850を搭載しています。

制御ボードのバリアント（0610/0620/0630）は両方のモデルで共有されています。

H004をH006のアプリケーションに代用しないでください。低定格のパワー段は、30Sまたは5Lモーターの高いモーター電流要求下で過電流アラームをトリガーします。

Q2: A06B-6066-H006が障害の原因である可能性を示すCNCアラームコードは何ですか？

FANUC 0-Cおよび初期15/16/18/21制御では、CシリーズドライブのアラームはCNCアラームディスプレイにSV-4xxシリーズコードとして表示されます。SV-401または同等は軸過電流（ドライブの出力トランジスタの故障またはモーター巻線短絡が原因であることが多い）を示します。SV-404はエンコーダフィードバック損失を示します。

Cシリーズドライブ自体のLEDインジケータは、ドライブ本体で追加の障害識別を提供します。7セグメントディスプレイは、CNCアラーム番号に対応する特定のコードを表示します。障害がドライブ、モーター、またはフィードバックケーブルにあるかどうかを判断する前に、必ずCNCアラームとドライブのLEDコードの両方を読み取ってください。

Q3: 5Lモーターの互換性はレーザー機械アプリケーションに特有のものですか？

はい、A06B-6066-H006のモーター範囲の文脈では、5LはFanucレーザー切断機（Laser Mateおよび類似プラットフォームなど）の軸ドライブ用に特別に設計されたFanucレーザーシリーズサーボモーターを指します。

これらのモーターは標準のSシリーズモーターとは異なるトルク/速度特性を持っていますが、同じCシリーズPWMドライブインターフェイスで動作します。H006が5Lモーターをサポートしていることは、従来のCNC加工アプリケーションだけでなく、レーザー機械のメンテナンスにも関連性があります。

Q4: H004も20Sをサポートしているにもかかわらず、A06B-6066-H006は20Sモーターを実行できますか？

はい。H006のモーター互換性リストには20Sが含まれており、これはH004の範囲と重複します。

H006の高い電流容量は、20Sモーターの駆動に不利になることはありません。単にドライブが20Sモーターの要求よりも多くのヘッドルームを持っているだけで、これは有害ではありません。

実際には、機械が元々20S軸にH006を指定していた場合（将来のモーターアップグレードのヘッドルームのため、または機械メーカーの好みのため）、別のH006に交換することは正しく信頼性があります。軸が軽負荷であれば、H004を代用しても技術的には機能しますが、元の仕様に合わせることが標準的なメンテナンスアプローチです。

Q5: パワーボードA20B-1004-0850は、個別の修理部品として入手可能ですか？

A20B-1004-0850パワーボードは修理部品市場で流通しており、CシリーズドライブをサービスするFanucコンポーネント修理スペシャリストによって在庫されています。

制御ボードが機能している間に、パワー段（トランジスタ故障、電源バスコンデンサの劣化）に障害が限定されている場合に、独立して交換できます。

修理施設は、交換用パワーボードを取り付けたドライブを実際のモーター負荷下で出荷前にテストし、モーター動作範囲全体で正しいトランジスタスイッチング波形と出力電流を確認します。
