ニースファヌック スピンドルアンプ A06B-6064-H302

Fanuc A06B-6064-H302 | ACデジタルスピンドルドライブ — MDL 1.5 / 2 (1.5S/2Sモーター)、シリアルフィードバック、A06B-6064シリーズ、FANUC 0-C/15/16/18/21互換

概要

Fanuc A06B-6064-H302は、FanucのA06B-6064シリーズスピンドルアンプファミリーに属するACデジタルスピンドルドライブです。MDL 1.5および2に対応しており、A06B-6064シリーズの中で最も小容量のスピンドルモータークラスです。具体的には、1.5Sおよび2SのFanuc ACスピンドルモーターモデルに対応します。これらのモーターは、A06B-6064スピンドルドライブレンジの下限に位置します。コンパクトで低電力のスピンドルドライブであり、スピンドル出力要件が中程度でキャビネットスペースが限られている小型マシニングセンタ、小型ターニングセンタ、CNCフライス盤に適しています。

A06B-6064シリーズは、Fanucのデジタルシリアルスピンドルアンプ世代を表しており、旧型のアナログスピンドルドライブから、スピンドルドライブとCNC間のデジタル通信への移行を示しています。

このアーキテクチャでは、CNCはスピンドル速度と方向のコマンドをシリアルデジタルインターフェース経由で送信し、スピンドルドライブは同じシリアルリンクを通じてモーター速度フィードバックとステータスを返します。

これにより、旧世代のスピンドルドライブで必要とされていたアナログ信号コンディショニングが不要になり、スピンドルが軸サーボドライブと同じデジタル制御環境に取り込まれます。

工作機械の設置において、A06B-6064-H302は常に同じ機械上のCシリーズサーボアンプユニット（A06B-6066シリーズ）と組み合わされます。この組み合わせは、両ドライブファミリーが現役だった時代のFANUC 0-C、15、16、18、21制御で構築された機械の工場標準の組み合わせでした。

スピンドルドライブとサーボドライブは同じ制御キャビネットを共有し、それぞれCNCのシリアルスピンドルインターフェースとPWMサーボ軸インターフェースに接続されます。

この組み合わせを理解することは、機械メンテナンスにとって重要です。スピンドルドライブの障害はA06B-6064-H302ユニットとそのPCBアセンブリに限定されますが、軸の障害はA06B-6066サーボユニットに関係します。

主な仕様

パラメータ

A06B-6064時代のFanucのACスピンドルモーターの命名規則では、モデル番号が連続出力定格クラスを示します。

1.5Sモーターは約1.5kWの連続スピンドル出力を提供し、2Sは約2kWを提供します。どちらも小型から中型の工作機械向けのコンパクトなスピンドルモーターであり、ワークピースと工具の組み合わせで6S、12S、22Sなどのより大きなスピンドルモータークラスのより高いkW出力を必要としない場合に使用されます。

控えめな定格出力にもかかわらず、A06B-6064-H302の1.5Sおよび2Sモーターは、シリーズ内のより大きなモーターと同じ品質のデジタル速度およびトルク制御を受け取ります。モーターとドライブ間のシリアルフィードバックループは、正確な速度調整、CNCのスピンドル加速パラメータ下でのスムーズな加速と減速、およびスピンドルがZ軸送りとの協調でプログラムされたスピンドル位置を追跡する必要があるリジッドタッピング操作のための信頼性の高い同期を提供します。

リジッドタッピングはマシニングセンタにとって重要な機能です。タッピング中のスピンドル位置制御の精度は、ねじの品質と工具寿命に直接影響します。

3枚基板アーキテクチャと保守性

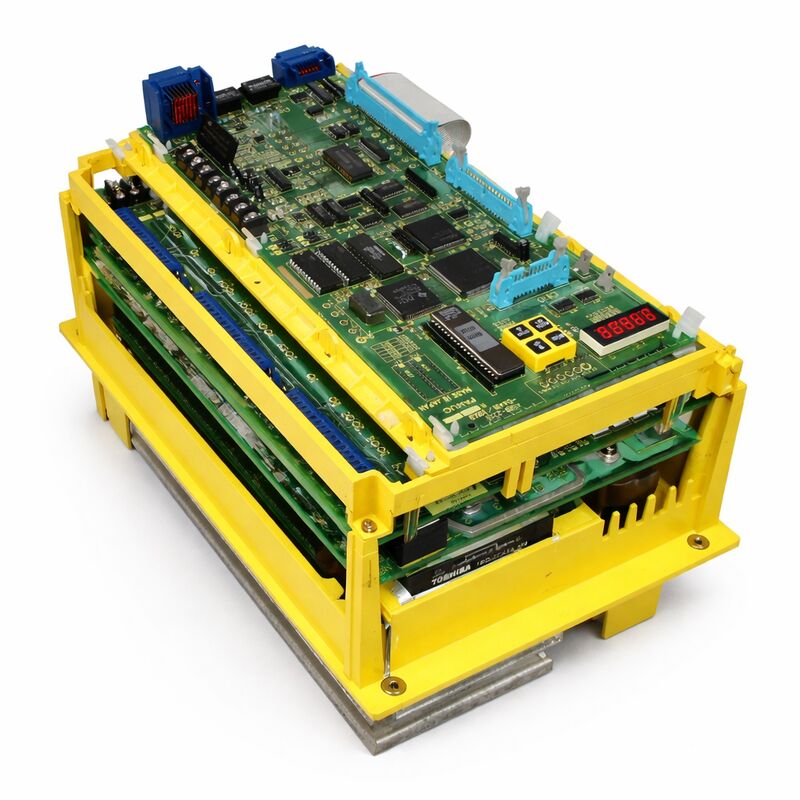

A06B-6064-H302は、A06B-6064シリーズ全体で標準的な3枚基板の内部アーキテクチャを採用しています。配線/インターフェース基板、制御基板セット（A16B-2201-0440およびA16B-2100-0070）、および電源基板（A20B-1005-0190）です。

各基板は個別の機能を果たします。インターフェース基板は、CNCシリアルリンク、制御基板、および電源部間の信号をルーティングします。制御基板は、デジタル速度およびトルク制御アルゴリズムを処理します。電源基板は、AC整流、DCバス、およびIGBT出力スイッチングを管理し、DCバスエネルギーをスピンドルモーターを駆動する三相AC電流に変換します。

この基板分離により、一般的なフィールド障害は、ドライブユニット全体を交換するのではなく、1枚の基板を交換することで対処できることがよくあります。電源基板の電源トランジスタの故障は、制御基板をサービス中にしたまま交換できます。

不正確な速度制御を引き起こす制御基板の破損は、独立して交換され、機能的な電源基板はそのまま残されます。修理専門家は、この理由から、両方の制御基板バリアントとA20B-1005-0190電源基板を個別のサービス部品として在庫しています。

シリアルフィードバックとCNCインターフェース

A06B-6064-H302のシリアルフィードバックインターフェースは、CNCのスピンドル位置ループに必要な更新レートで、モーターシャフトの位置と速度データをCNCにフィードバックします。このフィードバックパスがリジッドタッピングを可能にします。CNCは、タッピング操作中にZ軸の進行とスピンドル回転をターンごとに同期させるために、シリアルフィードバックを介して送信されるスピンドルのリアルタイム角度位置を使用します。

シリアルインターフェースは、ドライブステータス情報（アラームコード、到達速度信号、負荷監視データなど）もドライブからCNCに伝送し、アナログインターフェースドライブでは不可能だったスピンドルドライブの健全性に関する可視性をCNCに提供します。

スピンドルドライブがアラームを生成すると、CNCはシリアルインターフェースを介してアラームコードを受信し、オペレーターパネルに表示するため、機械オペレーターとメンテナンスエンジニアの障害診断が簡素化されます。

よくある質問

Q1: ドライブの説明にMDL 1.5、2とありますが、1つのユニットで1.5Sと2Sの両方のモーターに対応できますか？

はい。A06B-6064-H302は、1.5Sと2Sの両方のモーターモデルを駆動するように構成されています。これは単一のドライブユニットであり、そのパラメータ設定によって制御するモーターが決まります。1.5Sモーターと組み合わせて設置した場合、モーターのシリアルフィードバックがドライブに自己識別し、ドライブは対応するパラメータセットを使用します。

同じドライブユニットを2Sモーターに取り付けた場合、2Sモーターのパラメータが使用されます。この1つの部品番号で両方のモーターをカバーできるため、機械フリート全体に両方のモーターサイズを持つ機械工場にとって、スペアパーツの在庫を簡素化できます。

Q2: A06B-6064-H302の最も一般的な故障モードは何ですか？

電源基板では、IGBTトランジスタの故障が最も頻繁な障害です。これは通常、モーター巻線絶縁の破壊によって引き起こされ、ドライブの出力段に故障電流が流れます。

制御基板では、コンポーネントの経年劣化と電解コンデンサの劣化により、時間の経過とともに速度制御エラーやCNCとのデジタル通信障害が発生します。冷却ファンの故障は、すべてのコンポーネントへの熱応力を加速するため、定期メンテナンス中にファンの動作状態を確認することが重要です。

CNCのスピンドルアラームコードは、どの障害カテゴリがアクティブであるかを識別し、修理技術者を特定の基板またはコンポーネントに導きます。

Q3: A06B-6064-H302は、1.5Sおよび2S以外のスピンドルモーターを駆動できますか？

いいえ。ドライブの出力段とパラメータセットは、1.5Sおよび2Sモータークラスに適合しています。

より大きなスピンドルモーター（6Sや12Sなど）をH302に接続すると、加工負荷中にドライブが定格電流範囲外で動作し、過電流保護が作動するか、重度の場合は出力段が損傷する可能性があります。

常にスピンドルドライブモデルをスピンドルモーターモデルと一致させてください。A06B-6064部品番号のHサフィックス番号は、ドライブが設計されているモータークラスを示します。

Q4: リジッドタッピングには、A06B-6064-H302以外の追加ハードウェアが必要ですか？

リジッドタッピングには、CNCでリジッドタッピング機能がソフトウェアオプションで有効になっていること、およびスピンドルモーターに、CNCがZ軸モーションとスピンドル位置を同期させるために使用する角度位置フィードバックを提供するシリアルパルスコーダーが装備されている必要があります。

A06B-6064-H302のシリアルフィードバックインターフェースは、この位置フィードバックをサポートします。

CNCのパラメータは、特定のスピンドルとタップのジオメトリに合わせて設定する必要があります。標準のH302ドライブ、シリアルエンコーダー装備のスピンドルモーター、および適切なCNCパラメータ設定以外の追加ハードウェアは必要ありません。

Q5: A06B-6064-H302は、A06B-6064-H303またはその他の隣接モデルと互換性がありますか？

A06B-6064シリーズ内では、各Hサフィックスバリアントは特定のモーターモデルに対応しています。H302は1.5S/2S用、H303は3S用、H305は6S用、H312は12S用などです。

制御基板は複数のバリアントで共有されていますが（同じA16B-2201-0440およびA16B-2100-0070が複数のA06B-6064モデルに登場します）、電源基板と一部のパラメータファームウェアはモータークラス間で異なります。

H303またはH305をH302の代わりに置き換える場合は、電源基板の互換性を確認し、正しいモーターパラメータをロードする必要があります。なぜなら、より大きなモーターのドライブ特性がH302の出力段コンポーネントで正しく機能しない可能性があるか、またはその逆の場合があるからです。
