| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6058-H334 |
Fanuc A06B-6058-H334 は、FanucのSシリーズドライブプラットフォームの3チャンネルACデジタルサーボアンプユニットです。これは、L、M、Nと指定された3つのサーボ軸を同時に制御する3軸モジュールであり、各軸は0S、5S、10SレンジのFanuc ACサーボモーターを駆動できます。第3世代SシリーズアンプであるH334は、後期のA16B-1100-0330 PWMサーボ制御カードを搭載しています。これは、初期のSシリーズ世代からのアップデートであり、デジタル信号処理とフィールドでのドライブ信頼性を向上させています。1つの筐体に3軸を統合することは、この世代のドライブにおけるFanucの設計思想でした。個別のシングル軸ドライブユニット3台が別々のレールスペースを消費し、3セットのバス接続とフォルト配線が必要になる代わりに、A06B-6058-H334は3軸すべてを1つの物理ユニットに統合しています。
この統合により、制御キャビネットのフットプリントが削減され、機械配線が簡素化され、主に3軸フライス盤やマシニングセンタ向けのサーボドライブアセンブリが標準化されました。
H334は、FANUC 0-B、0-C、およびシリーズ15制御システムで稼働する機械に直接適合します。これらのシステムは、1980年代後半から1990年代にかけて製造された工作機械で主流だったFanuc CNCハードウェアの世代です。
これらの機械の広範な設置基盤が世界中で稼働し続けているため、A06B-6058-H334は、歴史的な遺物というよりも、メンテナンスおよび修理作業のための継続的に需要のあるスペアパーツとなっています。
主な仕様
パラメータ
| 軸数 | 3 (L、M、Nチャンネル) |
|---|---|
| 対応モーターモデル | 0S、5S、10S |
| シリーズ | Sシリーズ（第3世代） |
| 互換性のある制御 | FANUC 0-B、0-C、シリーズ15 |
| PWM制御カード | A16B-1100-0330 |
| パワーボード | A20B-1003-0864 |
| インターフェース | CNCへのPWMデジタル通信 |
| 筐体 | 黄色のフレームマウント |
| 重量 | 約21.21ポンド |
| ステータス | 生産終了 |
| Sシリーズデジタルアーキテクチャ — CNCへのPWM通信 | Sシリーズアンプは、PWM（パルス幅変調）インターフェースを介してCNC制御と通信します。これは、CNCと各ドライブチャンネル間で速度コマンドと位置フィードバックを送信するデジタルプロトコルです。 |

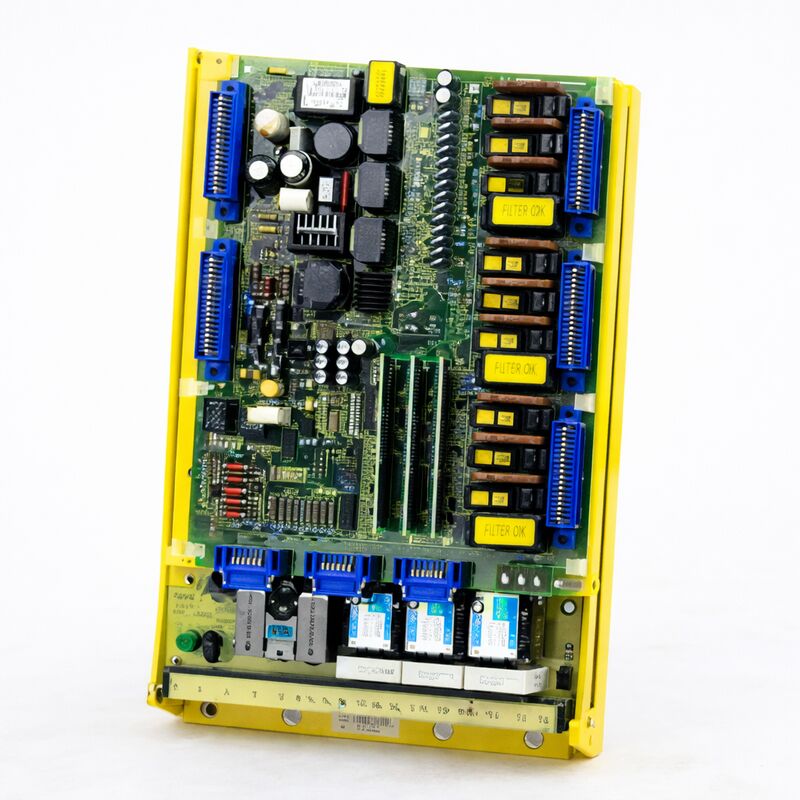

A06B-6058-H334では、A16B-1100-0330制御カードがユニットの上部に配置され、デジタルPWM通信、3つの軸チャンネルすべてに対する電流制御ループ、およびフォルト監視回路を管理します。
その下には、A20B-1003-0864パワーボードがあり、3軸アセンブリの高電圧スイッチングステージ、DCバス、および回生放電回路を処理します。
稼働中のドライブでフォルトが発生した場合（一般的な原因としては、パワー半導体の故障、電解コンデンサの劣化、リレー接点の摩耗、PCBトレースの腐食など）、フォルトは通常、これらの2つのボードのいずれか、または出力段のパワー半導体に限定されます。
H334アーキテクチャに精通した修理施設は、これらの特定の故障点を対処することで、通常、ドライブを稼働状態に復旧させることができます。そのため、A06B-6058-H334の修理および再製造サービスは、ユニットの生産終了から数十年後でも商業的に実行可能であり続けています。
0S / 5S / 10Sモーターレンジ — 3チャンネル、3軸
H334という名称は、ドライブが構成されている特定のモーターサイズ構成を示しています。3チャンネルそれぞれが0S/5S/10Sモーターレンジに対応しています。FanucのSシリーズモーターの命名法では、数字は連続トルク定格を示します。5Sは0Sよりも高い出力を生成し、10Sはさらに高い出力を生成します。
L、M、Nチャンネルの指定は、ドライブ上の3つの軸接続に対応します。
標準的なマシニングセンタでは、Lは通常1つの軸を駆動し、Mは2番目の軸を駆動し、Nは3番目の軸を駆動します。機械軸（X、Y、Z）への具体的なマッピングは、機械メーカーの配線構成とCNCのパラメータ設定によって異なります。
CNC互換性 — FANUC 0-B、0-C、シリーズ15
H334がサポートするFANUC 0-B、0-C、およびシリーズ15制御は、それらの生産期間中の産業用工作機械におけるFanucの主要なCNCプラットフォームでした。
どちらのファミリーも、H334が実装しているのと同じPWMサーボドライブインターフェースを使用しており、これが単一のドライブユニットが3つの制御世代すべてをカバーできる理由です。
これらの制御世代で稼働する機械には、森精機、Mazak、Okuma、Makinoなどの機械メーカーによる垂直および水平マシニングセンタ、ライブツーリング付きターニングセンタ、研削盤、および専用CNC生産設備が含まれます。
これらの機械が世界中の生産環境で稼働し続けていることが、A06B-6058-H334の二次市場を支えています。
よくある質問
Q1: 「第3世代Sシリーズ」とはどういう意味ですか？また、初期のSシリーズドライブとどう違いますか？
第3世代はA16B-1100-0330制御カードを搭載しており、初期のA16B-1100-0310およびA16B-1100-0320バリアントと比較して、改善されたデジタル電流制御を備えています。後期の制御カードは、より優れた高調波除去とよりタイトな速度ループ帯域幅を提供します。
メンテナンスの観点から、交換用ボードを入手する際には世代が重要です。A16B-1100-0330は、初期のSシリーズ制御カードとは互換性がありません。
Q2: A06B-6058-H334は、0S/5S/10Sレンジ外のモーターで使用できますか？
H334は、0S、5S、および10Sモーターモデル用に構成されています。これらの範囲外のモーター（20Sや30Sなど）を使用するには、それらのモーターが必要とするより高い電流出力を処理するようにサイズ設定された別のドライブユニットが必要です。
定格の小さいドライブを定格の大きいモーターで使用すると、モーター起動時または負荷時に過電流保護が作動します。交換用ドライブを選択する前に、必ずモーターの銘板にあるモーターモデル指定を確認してください。
Q3: ユニットは生産終了していますが、交換用ユニットはどこで入手できますか？
再生品および中古のA06B-6058-H334ユニットは、機械の廃止、過剰在庫、および専門修理サプライヤーから産業用スペアパーツ市場に出回っています。
Fanuc認定修理センターおよびサードパーティの電子機器再生業者は、交換ユニット（顧客の故障したユニットを修理して返却するか、交換品として再生品ユニットを提供する）と、新品同様の中古ユニットの両方を提供しています。すべての信頼できるサプライヤーは、出荷前にFanuc Sシリーズテストリグで実際のACサーボモーターを使用してユニットをテストしています。
Q4: A06B-6058-H334の最も一般的な故障モードは何ですか？
最も一般的に遭遇する故障は次のとおりです。1つ以上の3つの出力チャンネルのパワー半導体の故障（軸過電流またはドライブフォルトアラームとして現れる）、パワーボード上の電解コンデンサの劣化または断線（不安定な軸動作またはDCバス電圧フォルトとして現れる）、磁気コンタクタ接点の摩耗（断続的なドライブ準備フォルトとして現れる）、および過酷な環境でのPCBトレース接続の腐食です。
A16B-1100-0330制御カードのDAC出力および光ファイバーインターフェース回路も、高振動または温度サイクルのある環境では時間の経過とともに故障します。
Q5: CNCのどのアラームコードがA06B-6058-H334の問題を示していますか？
FANUC 0-B/0-Cおよびシリーズ15制御では、Sシリーズドライブを示すサーボアラームは、通常、CNCオペレーターパネルにAL-400シリーズのエラー（サーボアラーム）として表示されます。特定のコードがフォルトの種類を特定します。過電流（通常は軸に応じてAL-401またはAL-411）、過電圧、DCリンクフォルト、およびCNCとドライブ間の通信エラーです。
アラームコードは、影響を受けている軸チャンネルを特定します。
ドライブを交換する前に、Fanucの診断手順に従って、フォルトがモーター、フィードバックケーブル、またはCNCインターフェースカードではなくドライブにあることを確認してください。モーターの絶縁を確認し、エンコーダーフィードバックの連続性を検証し、可能であれば軸割り当てを交換して、フォルトがドライブと一緒に移動するか、軸配線に残るかを判断してください。
