Fnuc サーボアンプ A06B-6058-H006 A06B6058H006 A06B-6058-H006

FANUC A06B-6058-H006 単軸ACデジタルサーボアンプ 20S/30Sモーターモデル,Sシリーズ,PWMインターフェース,FANUC 0-B/0-C/15/16/18/21互換性

概要

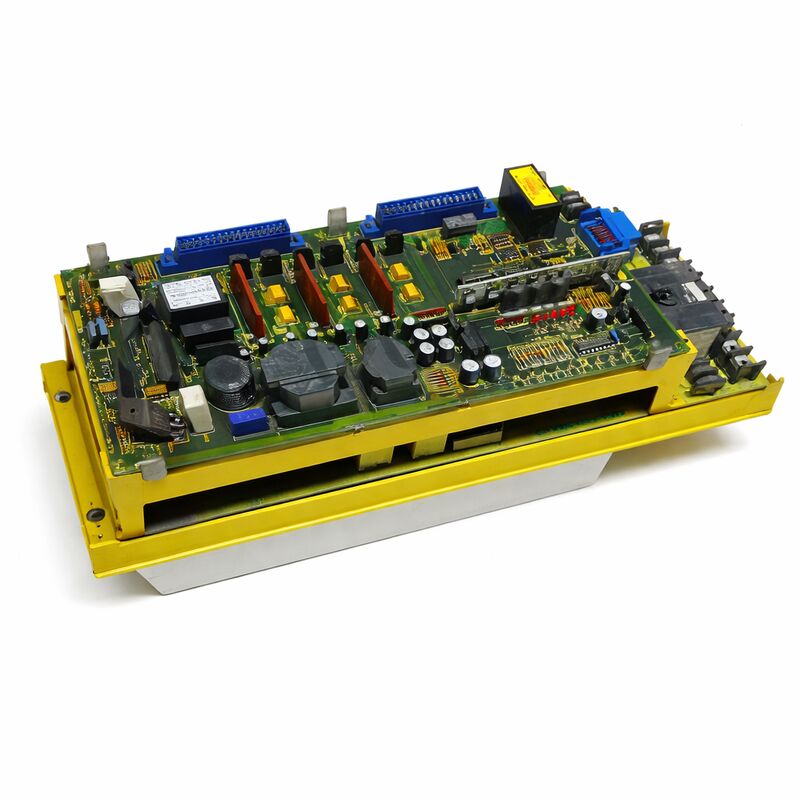

についてFanuc A06B-6058-H006FanucのSシリーズプラットフォームの単軸交流デジタルサーボアンプで,20Sおよび30SモデルラインのFanucサーボモーターを動かすように構成されています.3軸のH334が1つのキャビネットで3つの同時サーボ軸を操作する場合,H006は単軸駆動装置である.これは,機械の設計により,独立に設置された単軸駆動装置が必要な場合,適切な装置となる.または,各軸の駆動装置が駆動レールに別々に配置されているシステムで故障した軸を交換する場合.

20Sと30Sの指定は,FanucのACサーボモーターサイズ分類を指します.

この中級Sシリーズモーターは,機械テーブル駆動,尾軸と安定休憩軸,回転軸,およびターン上の補助駆動アプリケーションに適した連続トルク能力を提供しました.機械加工センター軸扭矩の要求が小型の0S/5S/10Sモーターが提供するものを上回るが,より大きな40Sまたはより大きな容量型は不要である特殊なCNC機器.

H006は,Sシリーズドライブファミリーで使用されている PWMデジタルインターフェイスを通じて,CNCと通信し,以前の0B,0C,Sシリーズが主駆動プラットフォームであった 15シリーズ制御装置Sシリーズからアルファシリーズに移行したシリーズ16,18および21の初期生産回数でもあった.この広範な制御互換性は,H006は,まだアクティブに使用されているマシンヴィンテージの広い範囲に適合することを意味します.

基本規格

単軸建築 軸ごとに専用制御

H006の単軸構造により,機械メーカーやメンテナンスのエンジニアは,他の軸から独立して1つの軸に対応する柔軟性があります.単一の駆動装置を使用する四軸機械で障害のあるH006を1軸に置き換えるが,他の3軸は残る

H006のPWM制御ボード (A20B-1003-0090) は,単一モーターの速度と位置制御を操作する.PWMシリアルインターフェイス経由でCNCからコマンドを受信し,スムーズな処理を達成するために高帯域幅で現在のループを閉じる精度の高い動きで,CNC加工が必要になります.

パワーボード (A20B-1003-008x) は,高電流切換段階を処理し,DCバス電圧をSシリーズモーターの巻き込みを動かす三相交流電流に変換する.

Fanuc's S-series single-axis drives were physically compact — the H006's small yellow casing allowed dense drive rail installations where multiple single-axis drives mounted side by side without the cable management complexity that early modular multi-axis systems required.

このコンパクトな包装は,スペースが優れている機械ツールの制御キャビネットでは実用的な利点であり続けました.

20Sと30Sモーター Sシリーズ中級機材

FanucのSシリーズ階層における20Sモーターの指定は,連続トルク出力において10S以上,40S以下に位置する.

30Sは20Sよりも一歩上がります40S級より大きく高価なハードウェアを必要とする要求の高い出力レベルに達することなく,トーク要件が中程度から高いアプリケーションをカバーする.

中等重量の車輪と尾根設計のターンのX軸とZ軸駆動に20Sと30Sモーターが登場し,膝型フレッシングマシンのY軸とZ軸,大型加工センターの B/C 回転軸.

The H006's sizing for exactly this motor range reflects the application-specific nature of Fanuc's S-series drive catalogue — each part number was designed around a specific motor torque class rather than covering a broad range with adjustable parameters現代のサーボドライブ・プラットフォームでは

PWM インターフェースと多世代制御互換性

H006のPWMデジタル通信プロトコルは,FanucがSシリーズドライブに定義した電気インターフェースレベルで動作する.このインターフェースは,ドライブにCNCから速度参照信号を運んだ制御回路に返信する.

The protocol was consistent across the 0-B/0-C/15 control generation and carried over into the early 16/18/21 series before Fanuc transitioned to the optical fibre serial interface used in alpha-series drives.

このプロトコルの連続性によって H006は 制御型の広い範囲で機能します

A machine shop upgrading from a 0-B to a Series 16 control in the early 1990s could retain the existing S-series drive hardware — an important cost consideration that drove Fanuc to maintain backward compatibility across its control generations.

よくある質問

Q1:A06B-6058シリーズにおけるH006とH007の違いは何ですか?

H006とH007はどちらも20S/30Sモーターラインの単軸Sシリーズのデジタルドライブだが,特定のPCB構成とマイナー出力段階のパラメータで異なる.

H007は,A20B-1003-0090ではなく更新されたA16B-1100-0300制御カードを搭載した後期バージョンである.

実際には H006 and H007 are functionally equivalent for 20S/30S motor operation and are cross-serviceable in most CNC systems — but confirm compatibility with the specific control system's parameter settings before substituting one for the other.

Q2: 20Sドライブが CNC に接続される方法は? PWM インターフェースには何本のワイヤが必要ですか?

H006 と CNC の間の PWM インターフェースは,PWM コマンド信号を CNC のサーボ インターフェースボードからドライブの制御カードに伝達する遮断ケーブルを使用します.CNC に戻る.

特定のCNC制御タイプのためのFanucの接続マニュアルに正確なケーブル構成とコネクタ仕様が定義されています.20電導の遮断ケーブルが単軸のPWMコマンドとフィードバック信号を組み合わせて処理する..

ドライブには,サーボ電源からDCバス電源接続とモーターへの3相交流出力も必要である.

Q3:どのCNCアラームコードが H006に問題があることを示しているのですか?

FANUC 0-B/0-C コントロールでは,軸のサーボアラームは,アラームディスプレイに SV-xxx コードとして表示される.シリーズ 15/16/18/21 では,400 シリーズのサーボアラームコードとして表示される.

特定のコードは故障タイプを識別します. ◎ SV-401または同等のコードは,通常出力段階の過剰電流を示します. SV-404はエンコーダーフィードバックの故障を示します.SV-400は,一般的なドライブ障害を示します..

H006が交換する必要があると結論付ける前に,モーターの隔離抵抗とエンコーダーケーブルの連続性を確認することによって,障害がドライブかモーターにあるかどうかを分離する.

Q4:A06B-6058-H006は修理可能ですか? それとも交換しかありませんか?

修理は商用で利用可能であり,ドライブが実証され,よく文書化された回路アーキテクチャを考慮して,H006に一般的に選択されています.

Fanuc 専門の修理センターは,最も一般的な故障モードを解決することができます標準的なリコンディショニング手順で.

本格的なSシリーズモーターを搭載したFanuc試験台で負荷でテストされた再構築されたH006は,低コストで残余のオリジナルユニットと同等の信頼性を提供します.停滞時間コストが高い生産に重要な機械修理された交換装置を棚に備えておくことは,典型的な保守戦略です.

Q5: レッドキャップモーターの表記とは?H006との互換性に影響する?

Fanuc S-series AC servo motors are sometimes identified by their distinctive red end cap design — the "red cap" designation refers to the motor's physical appearance rather than a specific technical variant.

標準の20Sと30SのレッドキャップSシリーズのモーターはすべてH006と互換性がある.

The motor's encoder type (resolver or pulse coder) must be matched to the encoder interface expected by the H006's control board — early S-series installations used resolver feedback while later models transitioned to pulse coders.

設置前にモーター名札のエンコーダータイプをH006の設定と比較してください.
