Fanuc サーボアンプリファイター 良好な状態 A06B-6058-H005 A06B6058H005 AO6B-6O58-HOO5

FANUC A06B-6058-H005 | Sシリーズ単軸ACサーボアンプ — 3.08 kW、10S/20M、PWMインターフェース、日本原産

部品番号: A06B-6058-H005

メーカー: FANUC株式会社 (日本)

製品タイプ: 単軸ACサーボアンプユニット

製品シリーズ: A06B-6058 (Sシリーズ)

モーター互換性: FANUC 10S、20M / 20S-1500

定格出力: 3.08 kW

インターフェース: PWM (デジタル)

筐体: オープン (黄色アルミニウムヒートシンク構造)

制御基板: A20B-1003-0090

電源基板: A20B-1003-0081

概要

A06B-6058-H005は、FANUCのSシリーズの単軸ACサーボアンプです。これはFANUCの歴史において最も重要なサーボドライブプラットフォームの一つです。定格出力3.08kWで10Sおよび20M ACサーボモーターに電力を供給し、当時のCNC工作機械の中負荷軸モーションに適したドライブです。

このユニットはPWMデジタルインターフェースを介してCNCコントローラーと通信し、以前のアナログドライブシステムに取って代わったFANUCのデジタルサーボ世代に位置づけられます。

Sシリーズドライブは、FANUCのSystem 10、11、12、15コントローラー、および様々な構成の0シリーズコントローラーと組み合わされていました。

これらのドライブとコントローラーは、世界中で現役で稼働している多くのマシニングセンタ、ターニングセンタ、多軸生産機械に電力を供給しました。

A06B-6058-H005は、それらの特定の機械群を稼働させ続けるドライブユニットです。

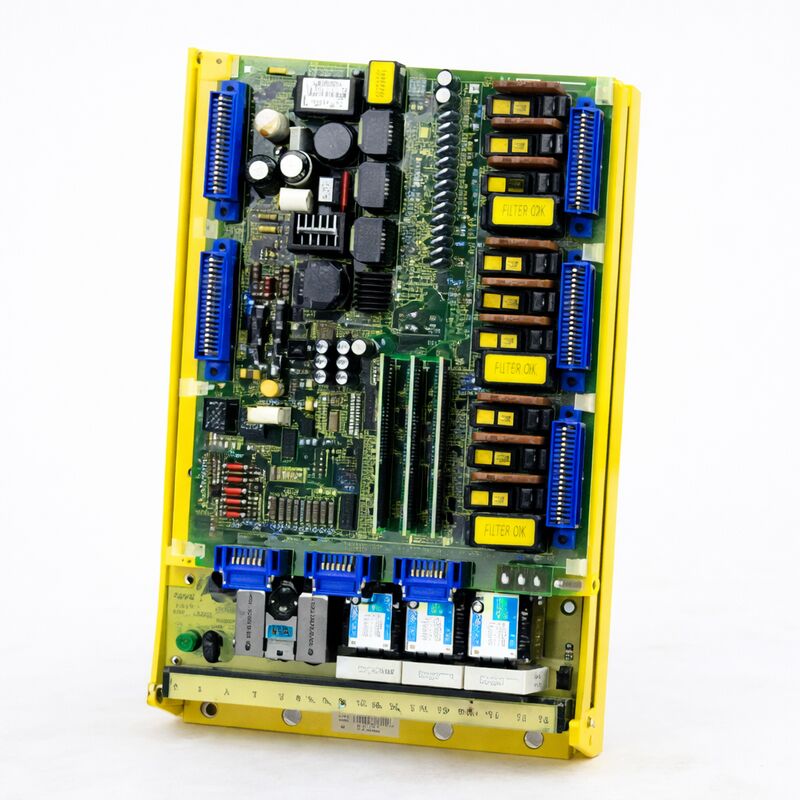

物理的には、このドライブはFANUCの特徴であるオープンイエローフレーム構造を採用しています。電子部品とパワーコンポーネントはアルミニウムヒートシンクの周りに取り付けられており、キャビネットの空気の流れに開放されています。この設計は効率的で耐久性があります。

分解せずにドライブのコンポーネントを点検でき、構造は機械的に堅牢で、長年の連続生産使用を通じて信頼性の高い動作が可能です。

主要仕様

PWMデジタルインターフェース — Sシリーズアーキテクチャ

A06B-6058-H005は、PWM (パルス幅変調) インターフェースを使用して、CNCコントローラーから速度コマンドを受信します。これはデジタルインターフェースであり、ドライブは希望する速度を表すアナログ電圧ではなく、速度コマンドをエンコードしたデジタルPWM信号を受信します。このアプローチは、前世代のアナログドライブからの大きな進歩でした。

PWMインターフェースドライブは、アナログドライブよりもノイズ耐性が向上していました。

デジタル信号は、CNC機械キャビネットに充満する電源ケーブル、モーターケーブル、および電気的スイッチングイベントからの干渉を受けにくくなりました。

その結果、より一貫した速度制御と、ドライブがノイズを不要な速度変動として拾いにくくなりました。

ドライブは、このPWM入力を処理し、IGBTパワートランジスタのゲートドライブ信号を生成し、結果として得られるAC電流を接続されたサーボモーターに供給します。

モーターのエンコーダーフィードバックが速度制御ループを完成させます。エンコーダー信号はコントローラーに戻され、コントローラーはコマンドされた速度と実際の速度を比較し、それに応じてPWM出力を調整します。Sシリーズドライブは、3.08kWの定格が定義する電流レベルでこのループを確実に実行します。

内部基板構造

A06B-6058-H005は完全なサーボアンプユニットです。オープンフレーム内では、2つの基板が作業を分担しています。制御基板 — A20B-1003-0090 — は、ドライブの電子機器、PWM入力処理、電流制御、保護ロジック、およびドライブの動作状態監視を処理します。電源基板 — A20B-1003-0081 — には、モーターへの高電流出力を処理するパワー・トランジスタとゲート・ドライブ回路が含まれています。

これらの基板は必要に応じて個別に交換可能です。

制御基板の故障は、電源基板を必ずしも損傷することなく、制御関連のアラームや異常な動作を引き起こします。

電源基板の故障 — 通常はトランジスタの故障による — は、過電流または短絡アラームを引き起こし、制御基板は無傷のまま残る可能性があります。

この分離により、ユニット全体の交換を必要とするのではなく、コンポーネントレベルでのターゲットを絞った修理が可能になります。

故障診断のためにドライブをテストする際には、基板を一致するドライブの確認済みの良好な基板と交換して、故障を1つの基板に特定できます。

このアプローチは、交換および修理サプライチェーンを効果的に活用します。

ジャンパー設定に関する注意

A06B-6058-H005は、T2端子とS1/S2リンク設定のジャンパーバーを設置前に正しく設定する必要があります。

これらの設定は、ドライブのインターフェースタイプと特定の動作特性を決定します。

不適切に設定されたドライブは、即時のアラームまたはハードウェア障害と間違われる可能性のある不正確な動作を引き起こす可能性があります。交換ユニットを設置する際には、ユニットに障害があると結論付ける前に、ジャンパー設定が元の設置と一致していることを確認してください。

FAQ

Q1: 軸の動きがコマンドされる前に、電源投入時にドライブがすぐにアラームコードを表示します。モーターケーブルは損傷しておらず、モーターは正常にテストされています。何を調査すべきですか？

電源投入時の即時アラームで、モーターとケーブルが正常であることが確認されている場合は、ドライブの制御基板の自己テストの失敗、ドライブの電源回路の初期化失敗、または設定エラーが考えられます。T2端子のジャンパーバーとS1/S2リンクを確認してください — 不適切な設定は即時アラームを引き起こす可能性があります。

設定が正しいことが確認された場合は、制御基板のテストポイントでドライブの内部電源電圧を確認してください。

内部電源の故障は、通常の初期化を妨げます。

Q2: このドライブで制御されている軸は、特に負荷変動時に切削中に位置ドリフトを示します。ドライブにアクティブなアラームはありません。何が問題でしょうか？

アラームなしで負荷変動時に位置ドリフトが発生する場合、速度ループがコマンドされた速度を適切に維持できていないことを示唆しています。これは、電源基板上の電流検出コンポーネントの劣化によって発生する可能性があり、不正確な電流フィードバックを生成して速度誤差を引き起こします。

また、ゲイン設定が不十分な場合も考えられます — ただし、以前に同じパラメータで機械が正常に動作していた場合、ゲインの変更は考えにくいです。

電源基板の電流検出回路を点検し、コントローラーの診断画面を使用して、ドライブの測定された出力電流とコマンドされた電流を比較してください。

Q3: ドライブは正常に動作していましたが、重切削パスの後にトランジスタアラームが発生しました。電源を再投入するとアラームはクリアされ、ドライブは短時間動作した後、再びアラームが発生します。電源基板が故障していますか？

クリアされて負荷がかかると再発するトランジスタアラームは、熱的または電気的に限界的なパワー・トランジスタと一致します。トランジスタはドライブの初期化テストに合格しますが、実際の切削負荷の熱ストレスと電流要求の下で失敗します。

電源基板の交換が必要です。新しい電源基板を取り付ける前に、ヒートシンクが清潔であることを確認し、キャビネットの冷却が適切であることを確認してください — 不適切な冷却のためにドライブが過熱すると、トランジスタが徐々にこの限界状態にストレスを受ける可能性があります。

Q4: 交換用のA06B-6058-H005を入手しました。設置前にどのように検証すべきですか？

資格のあるサプライヤーからのテスト済み交換ユニットの場合、ユニットは適切なテストリグで実際の10SまたはSシリーズサーボモーターを使用してクローズドループ制御下で機能テストされています。サプライヤーにこれを確認してください。

機械に設置する前に、ジャンパーバーとリンク設定が元のユニットの設定と一致していることを確認し、コネクタに損傷がないか点検し、ユニットの設定がCNCに設定されている特定のモーターとドライブのパラメータと一致していることを確認してください。

設置後、生産に戻る前に、軸を全速域および全負荷域で実行してください。

Q5: A06B-6058-H005は、10Sに加えて20Sモーターも駆動できますか？

A06B-6058-H005は、10Sおよび20M/20S-1500シリーズモーターの両方と互換性があることが文書化されています。

10S構成が主な用途であり、20Sの動作はドライブの定格電流内で可能です。

特定のモーターの電流要件は、ドライブの連続およびピーク電流容量内に収まる必要があります。

20Sモーターが必要な速度とトルクでドライブの3.08kW定格を超える電流を必要とする場合、6058シリーズのより高定格のユニットが必要になります。
