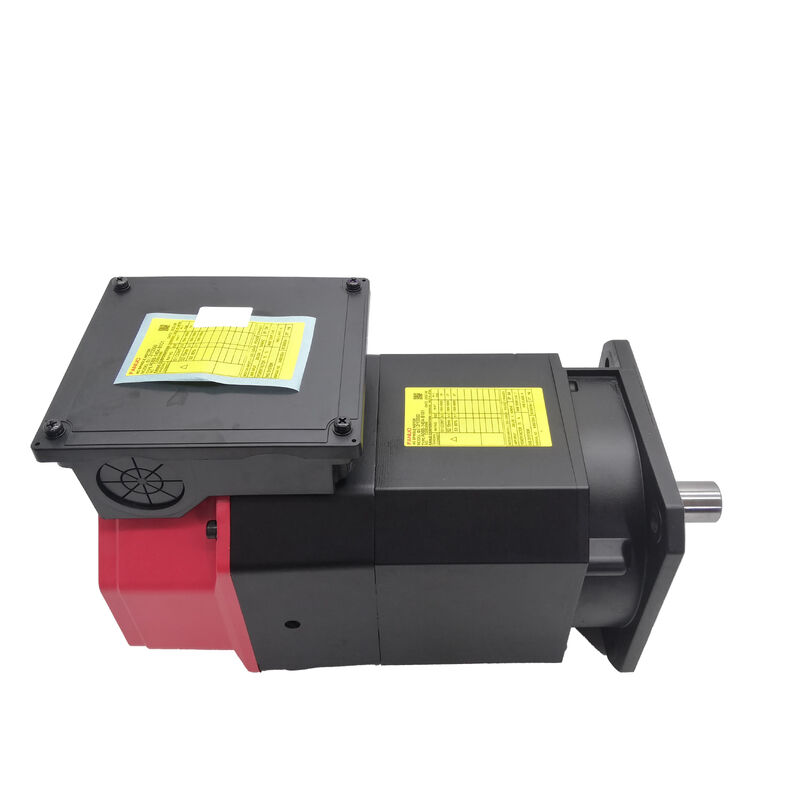

Fanuc A06B-1425-B103 ACスピンドルモーター
αi 3/12,000、フランジマウント、スムースボア、リアセンサー
製品概要
部品番号: A06B-1425-B103
検索されている名称: A06B1425B103, FANUC A06B-1425-B103, Fanuc A06B1425B103
モーターモデル: αi 3/12,000
分類: Fanuc Alpha iシリーズ ACスピンドルモーター -- 最大速度12,000 RPM、3.7 kW、フランジマウント、スムースボアシャフト、リアIMZセンサー、αiSPアンプ対応
技術仕様
| パラメータ |
値 |
| 部品番号 |
A06B-1425-B103 |
| モーターモデル |
αi 3/12,000 |
| シリーズ |
Fanuc Alpha iスピンドル |
| 定格出力 |
3.7 kW |
| 最大速度 |
12,000 rpm |
| 取り付け |
フランジ |
| シャフトインターフェース |
スムースボア (SLK -- キー溝なし) |
| センサータイプ |
IMZ (リアマウント) |
| 排気方向 |
フロント |
| 対応アンプ |
Fanuc αiSPシリーズスピンドルアンプ |
| 対応コントローラ |
Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| 原産国 |
日本 |
αi 3/12,000 -- 12,000 RPMで3.7 kW
このモーターは、アルミニウム合金、非鉄金属、軽鋼の加工を行うコンパクトからミドルサイズのVMC向けに特別に設計されています。スピンドルは、小型カーバイド工具を生産的な切削範囲内に保つために十分な速度で回転し、持続的な切削負荷の下で失速することなく、実際の材料除去に必要な十分な連続出力を提供する必要があります。
3.7 kWの連続出力定格は、意味のある切削能力を提供します。12,000 rpmでは、5mmのエンドミルでの表面速度は188 m/minに近づきます。これは、高品質カーバイドジオメトリを使用したアルミニウム合金フライス加工の生産的な範囲内です。同じ速度で10mmのカッターの場合、表面速度は軟鋼でのアグレッシブな仕上げに適しています。
定格速度でのモーターのトルクは、送り動作中にスピンドルが回転数を落とすことなく切削を維持し、一貫した表面仕上げと予測可能な工具寿命を維持します。
重要事項: これはスルー・スピンドル・クーラントなしの標準αi 3/12,000です。αiT指定は、加圧クーラントをスピンドルを通して供給するための内部クーラント穴を備えたモーターを示します。フラッドまたはミストクーラント用に構成された機械の場合、この標準構成が正しいです。
フランジマウント: 調整不要の精密アライメント
フランジマウントは、精密研磨されたボルト面を介してモーターを機械のスピンドルハウジングに固定します。フランジが相手面と一致すると、モーターの回転軸は自動的に確立されます。シム調整や反復的な再アライメントは不要です。
12,000 rpmで回転するスピンドルモーターにとって、この精密アライメントは非常に重要です。アライメント不良は、表面仕上げとベアリング寿命に経時的に影響を与える同期振動を引き起こします。フランジマウントは、この変数を完全に排除します。
スムースボアシャフトとリアIMZセンサー
スムースボア (SLK)とは、モーターのシャフトカップリングインターフェースにキー溝がないことを意味します。トルクは、干渉フィット、摩擦、またはカップリングジオメトリを使用したカップリング配置を通じて伝達されます。この設計は、回転質量を対称に保ち、高速でのアンバランスを最小限に抑えます。
リアIMZセンサーは、CNCに毎回転1回の位置参照パルスを提供し、リジッドタッピング、同期ねじ切り、および自動工具交換のためのスピンドルオリエンテーションを可能にします。リア配置により、センサーはドライブエンドカップリングから離れており、ケーブル配線を簡素化します。
IMZセンサーの実用的な機能
リアIMZセンサーは、3つの重要なCNC機能を可能にします:
- リジッドタッピング:タッピングサイクルの間、Z軸送りとスピンドル回転の正確な同期
- 同期ねじ切り:スピンドル角度とリニア軸位置の正しい位相関係の維持
- スピンドルオリエンテーション:自動工具交換のためにスピンドルをコマンドされた角度位置に配置
アンプとCNCの互換性
A06B-1425-B103には、Fanuc αiSPシリーズスピンドルアンプが必要です。互換性のあるCNCプラットフォームには、Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, および 32i が含まれます。
オリジナルのαシリーズ（非i）スピンドルアンプまたはFanuc βシリーズドライブとは互換性がありません。設置後、生産運転前にCNCスピンドルパラメータが正しく設定されていることを確認してください。
コア交換の要件
ほとんどの販売業者はコア交換ベースで運営しています。つまり、修理可能な故障ユニットを返却するか、追加のコアチャージが発生します。交換価格は、新品購入よりも大幅に低くなります。
出荷前に、物理的に損傷したモーターが交換コアとして受け入れられるかどうか、サプライヤーに確認してください。通常、修理できないユニットはコアクレジットを受け取りません。
一般的な用途
- アルミニウム合金、真鍮、軽鋼用のコンパクトからミドルサイズのCNC立形マシニングセンタ
- リジッドタッピング機能を必要とする高サイクルドリル・タップマシニングセンタ
- 複合加工プラットフォーム（複合フライス加工、ドリル加工、タッピング作業を実行）
- A06B-1425-B103が現在取り付けられている機械の交換
よくある質問
Q1: A06B-1425-B103とA06B-1465-B123の違いは何ですか？
A06B-1425-B103は、スルー・スピンドル・クーラントなしの標準構成です。A06B-1465-B123は、「T」指定を持ち、内部スルー・スピンドル・クーラント穴を示します。これらは互換性がありません。注文前に元の指定を確認してください。
Q2: IMZリアセンサーが必要なCNC機能は何ですか？
IMZセンサーは、リジッドタッピング（Z軸送りとのスピンドル回転同期）、同期ねじ切り、および自動工具交換のためのスピンドルオリエンテーションを可能にします。速度のみのスピンドル動作には影響しません。
Q3: どのFanucアンプが必要ですか？
Fanuc αiSPシリーズスピンドルアンプが必要です。Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i, および 31i と互換性があります。オリジナルのαシリーズまたはβシリーズドライブとは互換性がありません。
Q4: スムースボアシャフトはモーター接続に影響しますか？
はい。SLK構成はキー溝がないことを意味します。トルク伝達は、干渉フィット、摩擦カップリング、または特定のカップリングジオメトリに依存します。スピンドルカップリングの互換性を確認せずに、キー付きシャフトバリアントを代用しないでください。
Q5: 故障したモーターのハウジングに損傷がある場合、コア交換はどうなりますか？
物理的な損傷はコアの適格性に影響します。ハウジングのひび割れ、フランジ面の損傷、またはボアの変形があるユニットは、全額クレジットの対象とならない場合があります。出荷前にサプライヤーに許容される状態を確認してください。
