| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-1412-B100 |

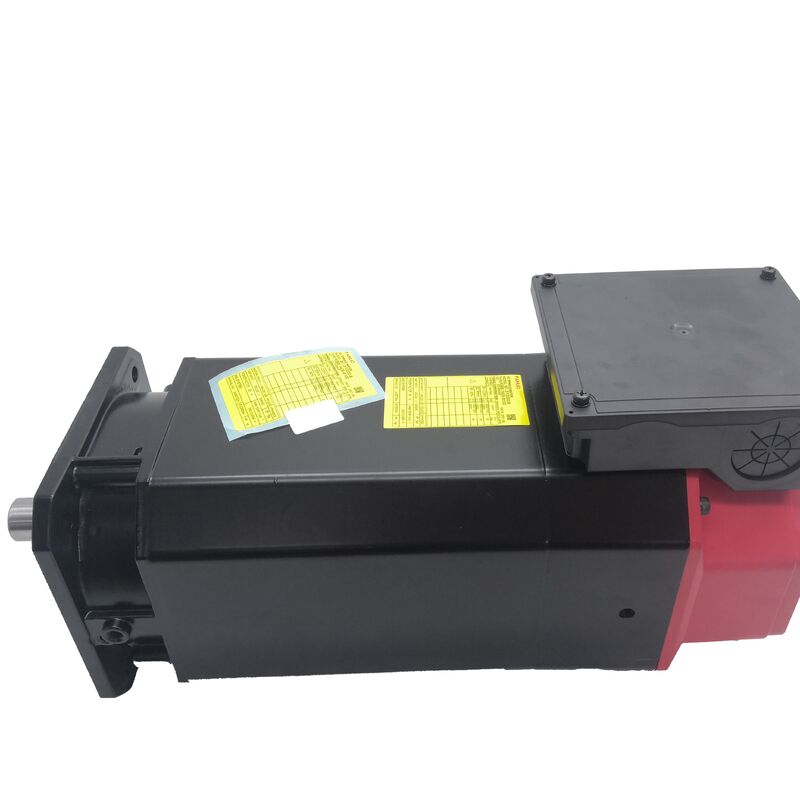

部品番号:A06B-1412-B100
タイプ:AC スピンドルモーター
シリーズ:アルファi (αi) 超高速アップグレードモデル
モデル:Ai 30 / 6000
構成:フレンズマウント,スリックシャフト (キーウェイなし),MZi速度/位置センサー,後部排気冷却
スピード範囲:1500 〜 6000 RPM
侵入防止:IP54
状態:新品 / リニューアル / 余剰
についてFanuc A06B-1412-B100これはAlpha iシリーズACスピンドルモーターで Ai 30/6000モデルで Fanucがそのパワークラスで最高速度アップグレードモデルとして指定しています.S1 の連続運転で 22 kW を供給し,短時間使用と間歇的なサイクルで 30 kW に達する1500~6000RPMの回転範囲で,これは大型加工センター,重用水平加工プラットフォームの主要切削スピンドルの高性能スピンドルモーターです.耐久的な材料除去速度と重量切削負荷下でのスピンドル硬さが決定的な性能要件である多軸式数控機械.
Ai 30/6000はコンパクトモーターではない.それは貨物のみを輸送し,そのパワークラスに適した物理的なスケールを確認します.
MZiセンサーのフィードバックと 後ろの排気冷却を備えた フレンジを搭載し 同じスピンドル機能のアーキテクチャを備えています頑丈なタッピング 攻撃的な粗いパスを通して本物の切断力を維持できるプラットフォームに小型Alpha iスピンドルモーターとして重いパーツの材料の持続的な生産サイクル.
#0Z02後尾変種は,流体露出が高い環境のためにオイルシールを追加する.ベースB100は標準IP54保護を持っています.両方の構成は同じAlpha iスピンドルアンププラットフォームで動作し,同じコアパフォーマンスを提供します.
| パラメータ | 価値 |
|---|---|
| 定数出力 (S1連続) | 22kW |
| 定数出力 (S2 / S3 デューティ) | 30kW |
| スピード範囲 | 1500 〜 6000 RPM |
| 侵入防止 | IP54 |
| マウント | フレンズ |
| シャフトタイプ | スリック (平坦でキーウェイがない) |
| センサー | MZi (速度と位置) |
| 冷却 | 後部排気 |
| 互換性のあるアンプ | αiSP 30 (A06B-6141-H030) |
| シリーズ | アルファi Ai30/6000 (最高速度アップグレード) |
| 船舶 | 貨物 必要 |
連続で22kWのS1で,Ai 30/6000は,この速度クラスのほとんどの加工センタースピンドルが延長された生産回数で同等できない真の持続的な切断力を提供します.S1の評価はピークではありません 温度安定状態でモーターが無期限に保持できるレベルですスピンドル増幅器の電流限界が尊重され,モーターを通る冷却空気の流れが妨げられない限り.
30kWのS2/S3用電源は,重量粗加工サイクルにおける攻撃的な段階をカバーします.または,スピンドルが十分な深さで全幅の切断をする場合,大きな作業部位の持続的な面フレーズ.
作業サイクルには常に軽いパス,急速な経路,ツール交換の休憩が含まれます.
モーターの熱質量は重力期間に熱を吸収し,冷却空気の流れは軽力期間に熱を散布する.
S1とS3は,生産サイクル全体でこのスピンドルの実際の加工能力を定義し,22/30 kWでは窓が広い.
"最高速アップグレードモデル"という名称は,標準のα30プラットフォームから進化したものであることを示す.低速で上位にランクインした以前のα30変種と比較して.
この6000RPMの上限は 連続22kWで 鋼鉄や鋳鉄の大直径のツールで 表面速度要求をカバーしますまた,より大きな切断機でアルミ構造の加工を高速にする.
30kWのスピンドルモーターは 普通の軸で 高いトルクと機械の鍵を結びつけるのに慣れ親しんだ エンジニアを驚かせます このパワークラスの論理はバランスに根ざしていますトーク容量ではない.
軸の回転バランスは スピンドル振動に大きく貢献しますそしてキーウェイスロットは,バランスプロセスで補償を必要とする不対称な質量不連続性を導入します.
このフレームサイズとパワークラスのモーターでは,最大速度で関わる力は,軽いモーターよりも不均衡を増幅します.
滑り軸は完全に対称な回転表面を備えている. 精密なバランスを取るに便利で,高スピンドル速度ではより清潔な振動特性を有している.
トルク伝送に関する問題は,クランプ仕様で取り扱われる.このシャフト直径で適切に設計されたハブと保持装置から利用可能なクランプ力は,滑らかなく30 kWを送信するのに十分です.接続器の製造者のトルク仕様に従ってハブを設置し,使用中に定期的にチェックする条件で.
重要な設置ステップは,調整されたツールで正しいクランプトルクを適用し確認することです 触覚によってではなく,以前のインストール値のメモリから推定されます.
キー付きインターフェースを必要とする機械設計では,同じAi 30/6000モーターのB150変種は,電気またはセンサー仕様を変更することなくキーウェイを搭載する.
Ai 30/6000の後部にあるMZiセンサーは,Alpha i スピンドル制御機能の完全なセットを可能にする速度と位置フィードバックを提供します.軽いスピンドルモーターとは異なるスケールですが,機能自体は同じです..
方向性停止減速後,スピンドルを定義された角位置に移動させる.
重いスピンドルヘッドを持つ大きな加工センターでスピンドルモーター組の減速動力学と慣性により,方向的な停止精度は,清潔な状態を提供するMZiに直接依存する.安定した位置参照は,全体の減速プロファイルを通して行われます.
C軸制御スピンドルをプログラム可能な角軸に変換します
多機能の水平加工センターや柔軟な製造セルで,スフィンダがスフィンダの角度を制御して掘削,フレーズ,コンート操作を行うことができる場合,Cs 軸関数は動作の前提条件です.
22 kW で,このモーターは軽いスピンドルモーターが示す速度準拠なしに,これらの操作の作業部品の回転力を駆動するトルクを持っています.
固いタップAi 30/6000の電力は スピンドル機能の性能に最も直接的に関係しているかもしれません
硬い材料の穴を深く切る作業用部品ではスピンドルトルクとZ軸の間の同期精度は,MZiの位置フィードバック精度によって,固いタップ要求を維持されます..
MZiセンサー組件 軸上のセンサーリング,ホイス内のピックアップ 指定された信号振幅を生成するために正しい空気の隙間が必要です.
このモーターのフレームサイズで,ベアリングの磨き率とセンサーのマウント位置の機械的許容量は,故障時に限らず,予定された保守間隔で確認する価値があります.
Ai 30/6000は,Fanuc Alpha スピンドルモーター説明手帳で,α30/6000クラスに特異的に確認されたIP54保護が搭載されています.モーターの大きなフレームサイズと閉じられた冷却扇の配置が結合して,同じ世代の小型モーターのIP40よりも高い浸透率を達成する場合.
IP54 は,あらゆる方向から水が噴き出るものに対して完全に防塵され,通常22kWのスピンドルモーターが動作する生産環境に適したカバーを提供します.
後ろの排気冷却装置は,フレンズ搭載のアルファ・iスピンドルモーターの標準装置である.
連続/ピーク電力の22/30 kWでは,持続的な切断サイクルで発生する熱は相当である.この熱を機械側管を通って後方に導くと,スピンドル前軸承に向かって導ける代わりに機械が長時間生産中でも一定の寸法精度を維持できる主なメカニズムです.
スピンドルノースの熱漂流 熱温付け中にハウジングが膨張するにつれてスピンドル中央線の漸進的な移動は,この後部排気構造によって減少する.
Ai 30/6000は,Fanuc Alpha i スピンドルアンプモジュール αiSP 30 (A06B-6141-H030) とペアされ,283V339Vの入力バスから最大133Aの出力で35kWの容量を供給する.この増幅器は, Ai 30/6000の連続電流とピーク電流の要求のために正しくサイズされています.
FanucのCNCプラットフォームと統合可能.シリーズ0i-B,0i-C,0i-D,16i,18i,および30i/31i/32iを含む.増幅器のスピンドルモータータイプパラメータはAi 30/6000に設定され,スピンドル操作の前にMZiセンサーインターフェースが有効にする必要があります..
Q1:A06B-1412-B100 (スライスシャフト) とA06B-1412-B150 (キーシャフト) の違いは何ですか?
両方のAi 30/6000モーターは,同じ22/30 kW出力,1,500~6,000 RPMの速度範囲,フレンズマウント,MZiセンサー,および後部排気配置を共有している.B100は平らな滑り軸を持っています.B150には鍵口がある選択は,機械のコップリング設計に依存します.
キー付き駆動要素は,コップリングハブを交換することなく,平軸モーターに搭載することはできません.注文する前に,マシンにインストールされているシャフト変種を確認してください.
Q2:A06B-1412-B100にはどのスピンドルアンプが必要ですか?
Ai 30/6000は,Fanuc αiSP 30スピンドル増幅機モジュール (A06B-6141-H030) に設計されており,283?? 339V DCバスから133Aで35kWの容量を供給する.0i-C増幅器モーターのタイプパラメータはAi 30/6000 に一致しなければならない.
サイズ不足の増幅装置を使うと 切断性能とエンジン保護機能が 損なわれる可能性があります増幅器のピーク電流能力は,スピンドル慣性の加速と切断トルク変動に抵抗するモーターの能力を決定する.
Q3: "高速アップグレードモデル"とは実際どういう意味ですか?
Ai 30/6000は,Fanucによって,同じパワークラスの標準 α30モーターと比較して,より高速なバージョンとして指定されています.000 RPM 最大速度は,以前の α30 構成と比較して,スピンドルの生産範囲を拡張します.
このアップグレードは,モーターの電磁設計と機械構造に影響し,連続22kWで6,000RPMをサポートします. より優れたベアリング配置,バランスのとれた回転組成,同じ連続出力で低速の変数よりも.
Q4: なぜ Ai 30/6000 は IP54 の保護が付いているの? 小型の Alpha i スピンドルモーターは IP40 しか付いていないの?
Fanuc Alpha スピンドルモーター説明手帳は,IP54がα30/6000モデルに特に適用されていることを明示的に指摘しているが,シリーズの他のモーターはIP40を搭載している.α30/6000 の高性能は,その閉ざされた扇風機冷却装置と,より大きなそのパワークラスが必要とするより堅牢に密封されたハウジング.
作業場近くで冷却液と金属チップがより高濃度で存在している生産加工環境に設置された高性能スピンドルモーターの場合,IP54は適切な基準レベルの保護を提供します..
Q5:使用済みA06B-1412-B100の最も重要なサービスチェックは何ですか?
このパワークラスとフレームサイズでは,巻き込み隔熱が優先事項です. measure insulation resistance to earth on all three phases with a megger — a motor that has seen coolant ingress or operated in a damp environment will show degraded insulation before winding failure occurs.
段階バランスのため巻き込み抵抗を測定する.このフレームサイズで軸を手動で回して粗さを聞くことで軸承の状態を確認する.ベアリングの磨きは,最も一般的な障害モードの1つですMZiセンサーのマウントと空気の隙間を検査
冷却扇が自由に動作していることを確認し,後方の排気路が不妨であることを確認します. 6 速度の増幅速度で互換性のある αiSP 30 増幅器で全負荷走行試験を行います.MZi信号の検証は,生産マシンにモーターをインストールする前に正しい稼働チェックです.
