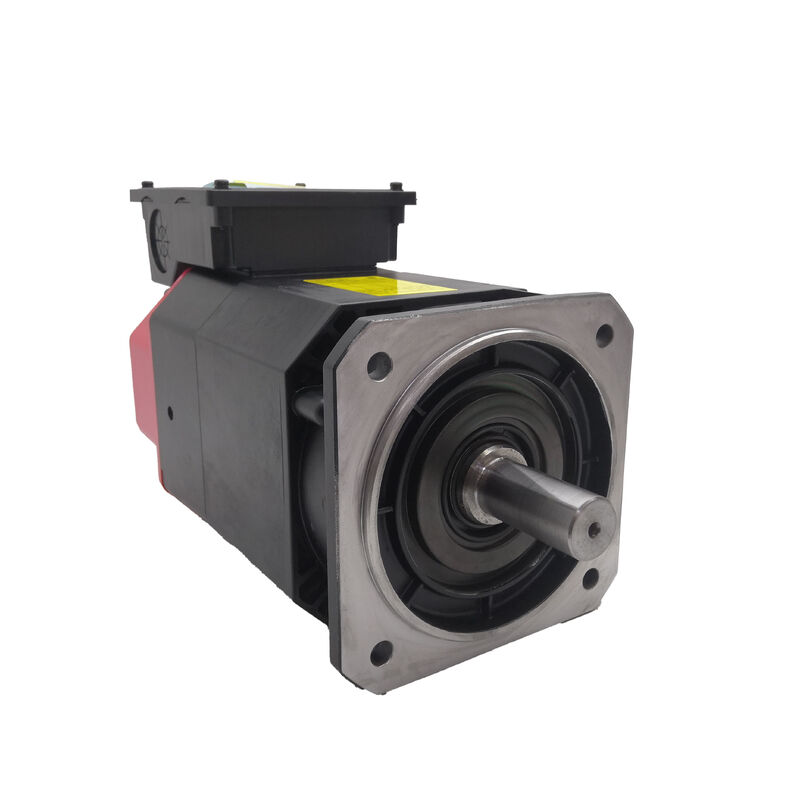

Fanuc ACサーボモーター A06B-1404-B100 A06B1404B100 AO6B-14O4-B1OO

ファナック A06B-1404-B100 | Alpha iシリーズ ACスピンドルモーター AII 2/10000 — 2.2–3.7kW、フランジマウント、IM、リア排気

部品番号: A06B-1404-B100

タイプ: ACスピンドルモーター

シリーズ: Alpha i (αi)

モデル: AII 2 / 10000

構成: フランジマウント、インナーモーター (IM)、リア排気冷却

速度範囲: 1,500–10,000 RPM

状態: 新品 / オーバーホール済み / 余剰品

概要

ファナック A06B-1404-B100 は、ファナックの Alpha i シリーズの AC スピンドルモーターです。モデルは AII2/10000 で、フランジマウントのインナーモーター、リア排気冷却として構成されています。定格連続出力は 2.2 kW で、短時間および断続的なデューティサイクルでは 3.7 kW まで上昇し、動作速度範囲は 1,500 ～ 10,000 RPM です。これは、CNC 旋盤、コンパクトマシニングセンタ、およびスピンドル性能が切削生産性と部品品質に直接影響する多機能 CNC プラットフォームの要求に応えるために構築された、コンパクトで高速なスピンドルモーターです。IM 指定で識別されるインナーモーター構成は、同じモーターの標準的なスリックシャフトバージョンとは異なるバリアントです。ベルト、カップリング、またはギア機構を介してスピンドルを駆動するのではなく、IM モーターは機械のスピンドルアセンブリに直接統合されます。ロータはスピンドルシャフトに直接取り付けられ、ステータはスピンドルヘッドハウジングに組み込まれます。この構成により、モーターとスピンドルの間の伝達コンポーネントが排除され、関連するバックラッシュ、振動への寄与、および機械的損失がドライブトレインから完全に除去されます。

AII2/10000 は、Alpha i スピンドルパワーレンジの下位に位置し、コンパクトな機械プラットフォームでは、高生産性加工に必要な速度上限を犠牲にすることなく、厳しい寸法制約内に収まるスピンドルモーターが必要です。

10,000 RPM では、このモーターはアルミニウム、軽合金、非鉄材料のサイクルタイムを短縮する高速切削戦略をサポートします。また、3 相 110–220VAC の入力互換性により、200V およびデュアル電圧ドライブ構成の両方に適しています。

主な仕様

パラメータ

値

S1 (2.2 kW) は連続デューティです — モーターは熱限界を超えずにこの出力を無期限に維持できます。

これは、フェーシング加工、ねじ切りパス、または持続的な輪郭加工カットなど、スピンドルが定格電力で長時間稼働する場合に使用する値です。

S2 および S3 (3.7 kW) は断続デューティ定格を表します — S2 は定義された短時間バーストをカバーし、S3 は定義されたオン/オフ比での周期的な動作をカバーします。フライス加工、穴あけ、およびターニングサイクルでは、重切削と軽仕上げパスまたは工具交換が交互に行われる場合、スピンドルは重いフェーズで 3.7 kW の定格を利用でき、持続的な熱蓄積はありません。工作機械アプリケーションでは、ほとんどの生産加工は一定の重切削ではなく周期的な負荷を伴うため、S3 定格が運用上より関連性の高い値となることがよくあります。

AII2/10000 がデューティサイクルベースで 3.7 kW を供給できる能力は、定格プレートの S1 定格だけでは示唆される以上の効果的な切削能力を提供します。

インナーモーター構成 — IM がすべてを変える理由従来のベルト駆動またはダイレクトカップリングスピンドル構成では、モーターはスピンドルヘッドの横または後ろに配置され、伝達機構を介して接続されます。

IM モーターは、電磁アセンブリをスピンドルに直接統合します。ステータはスピンドルヘッド鋳造の内側に収容され、ロータはスピンドルシャフト自体に取り付けられます。伝達機構はありません — モーターとスピンドルは機械的に 1 つのアセンブリです。

この統合の結果はいくつかの方向に流れます。回転精度は向上します。なぜなら、指令トルクからスピンドル応答までの経路には、コンプライアンス、ギアのかみ合い、ベルトの伸びがなく、吸収されるものがないからです。同じ理由で、スピンドル速度応答も速くなります。

振動特性は、システム内の回転質量が少なく、伝達機構によって誘発される励振周波数がないため、改善されます。5,000 RPM 以上では、ベルトの鞭打ちやカップリングの不均衡を排除することの利点は、表面仕上げ品質にとってますます重要になります。

設置コンテキストも変更されます。IM モーターはスタンドアロンユニットではなく、モーターベイに取り付けられるものではありません。スピンドルヘッドにスピンドルビルドの一部として組み立てられ、ロータはスピンドルシャフトに圧入または取り付けられ、ステータはハウジングのボアに取り付けられます。IM モーターの保守を行う場合、モーターコンポーネントにアクセスするためにスピンドルヘッドが通常分解されます。

これは、修理を担当する人にサービス能力の要求を課します。スピンドルベアリングの予圧、シャフトの振れ、およびコンポーネントの整合性すべてが、モーターのオーバーホール範囲の一部となります。

速度範囲と 1,500–10,000 RPM の動作エンベロープ

AII2/10000 の速度範囲の下限である 1,500 RPM は絶対的な最低速度ではありません — これは、モーターが定トルク動作で定格される速度であり、定電力ではありません。1,500 RPM 未満では、トルクは定格値のままですが、出力電力は速度に比例して減少します。

この領域は、トルクがパワーよりも支配的なパラメータである低速ターニング操作、タッピング、およびリジッドタッピングサイクルに使用されます。

1,500 RPM から 10,000 RPM では、モーターは定電力ゾーンで動作します — スピンドルアンプは、ベース速度を超えて速度が増加するとフィールド弱化を提供し、全速度範囲で定格電力出力を維持します。

10,000 RPM では、モーターは最大動作速度に達し、アルミニウム、真鍮、その他の非鉄ワークピース材料の小径工具を使用した高速加工戦略の表面速度要件をサポートします。

このモーターファミリーに搭載されている MZi センサーは、スピンドルアンプが速度を調整し、オリエンテッドストップおよび Cs 軸（コンター軸）機能をサポートするために使用する速度と位置のフィードバックを提供します。

オリエンテッドストップは、工具交換やワークピースのロードのためにスピンドルを定義された角度位置でロックする機能です。Cs 軸は、スピンドルを多機能プラットフォームでのフライス加工補間および複雑なターンミルサイクル用の制御可能な位置決め軸に変換します。

リア排気冷却

リア排気冷却構成は、モーター本体を通して空気を引き込み、スピンドルノーズ端と作業ゾーンから離れた後部から排出します。フランジマウントのインナーモーター設置では、モーターはスピンドルヘッド鋳造内に配置され、冷却空気のルーティングはスピンドルヘッド設計の一部です。

リア排気は、モーターが発生する熱をスピンドルベアリングゾーンから遠ざけ、後部ダクトを通して機械から排出します。これにより、長時間の切削操作中にベアリングの予圧と寸法安定性に影響を与える可能性のあるスピンドルアセンブリ全体の熱勾配を防ぎます。

スピンドルの精度にとって、熱安定性はモーターの速度とトルク特性と同じくらい重要です。

スピンドルベアリングに向かって熱を排出するモーターは、ウォームアップ中にスピンドル中心線をシフトさせる差動熱膨張を引き起こします。これは、ワークピースを冷たい状態と暖かい状態で測定した際の寸法ドリフトとして現れる問題です。リア排気は、設計レベルで体系的にこの問題に対処します。

ドライブおよびアンプの互換性

A06B-1404-B100 は、ファナックの Alpha i シリーズスピンドルアンプとの使用のために設計されています。以前の 6141 および 6142 シリーズアンプ、および後続の 6220 シリーズは、AII2/10000 モーターファミリーと互換性があります。

このモーターは、Series 0i-C、0i-D、および 30i/31i/32i (3xi シリーズ) を含むファナック CNC プラットフォームと統合されます。

スピンドルを操作する前に、AII2/10000 の正しいモータータイプコードでスピンドルアンプをパラメータ設定する必要があります。また、速度フィードバックとオリエンテッドストップ機能が機能するためには、MZi センサーケーブルを正しくルーティングして接続する必要があります。

FAQ

Q1: A06B-1404-B100 (IM) と A06B-1404-B103 (SLK) バリアントの違いは何ですか？

どちらも AII2/10000 Alpha i スピンドルモーターで、同じ電気仕様（2.2kW S1 / 3.7kW S2-S3、1,500–10,000 RPM、110–220VAC）を共有しています。B100 はインナーモーター (IM) バリアントです。突き出たシャフトがなく、ロータが機械自身のスピンドルシャフトに取り付けられるスピンドルヘッドアセンブリへの直接統合のために設計されています。

B103 はスリックシャフト (SLK) バリアントです。これは、別のスピンドルへのベルト駆動またはダイレクトカップリング構成用のプレーンな出力シャフトを備えています。この 2 つのバリアントは根本的に異なる機械設計を必要とし、大幅な機械的改造なしでは交換できません。

Q2: 日常の加工使用において、S1 / S2 / S3 電力定格は何を意味しますか？

S1 (2.2 kW) は連続定格です — この電力レベルでの切削を無期限に維持できます。S2 および S3 (3.7 kW) は断続定格であり、重切削の間に低電力フェーズを含むデューティサイクル中に使用されます。

ほとんどの生産 CNC 加工は周期的な負荷を伴うため、モーターは典型的な運用サイクルの切削フェーズ中に効果的に 3.7 kW を供給します。S2/S3 の時間定義を超えて持続的に連続 S1 定格を超えると、モーターは熱過負荷状態になり、アンプはこれを監視して保護します。

Q3: A06B-1404-B100 と互換性のあるファナック製スピンドルアンプはどれですか？

AII2/10000 は、6141/6142 シリーズおよび後続の 6220 シリーズを含むファナック Alpha i スピンドルアンプと互換性があります。Series 0i-C、0i-D、および 3xi (30i/31i/32i) を含むファナック CNC コントロールと統合されます。

スピンドルを稼働させる前に、アンプに AII2/10000 の正しいスピンドルモータータイプパラメータが設定されている必要があります。また、オリエンテッドストップおよびスピンドル速度フィードバックを機能させるためには、MZi センサーケーブルを正しく接続し、センサーインターフェイスをドライブパラメータで有効にする必要があります。

Q4: CNC 機械で IM スピンドルモーターが故障した場合、どのようなサービスが必要ですか？

ベルト駆動モーターのようにボルトを外して現場で交換できるものとは異なり、インナーモーターの修理にはスピンドルヘッドの分解が必要です。ステータはスピンドルヘッドのボアに収容され、ロータはスピンドルシャフトに取り付けられています — 両方とも、シャフトとベアリングの損傷を避けるために適切な治具で取り外す必要があります。

アセンブリが開いているため、通常はスピンドルベアリングの交換も同時に行われます。

これは専門的な作業です。スピンドルランアウト、ベアリング予圧、およびシャフトの整合性をすべて元の仕様に戻してから、スピンドルをサービスに戻す必要があります。適切な治具とテスト機器を備えた専門のスピンドル修理施設が、IM モーターの適切なサービスルートです。

Q5: 中古の A06B-1404-B100 を評価する際に最も重要なチェックは何ですか？

取り外された IM モーターアセンブリについては、ロータ表面に傷、腐食、または目視で確認できる偏心がないか確認してください。

相間の巻線抵抗を測定してバランスを確認し、アースへの絶縁抵抗を確認してください — スピンドルヘッド内部にクーラントが混入した可能性のあるモーターでは、相とアースの両方の測定が重要です。MZi センサーとそのケーブル出口に損傷がないか点検してください。

ロータがステータボア内で自由に回転し、回転時に一貫したラジアルクリアランスがあることを確認してください。

スピンドルアンプの電流監視を行いながら、モーターを定格最大値まで段階的に速度を上げてベンチテストを実行することが、モーターを生産サービス用にスピンドルヘッドに組み戻す前の適切な設置前検証です。
