| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-0247-B100 |

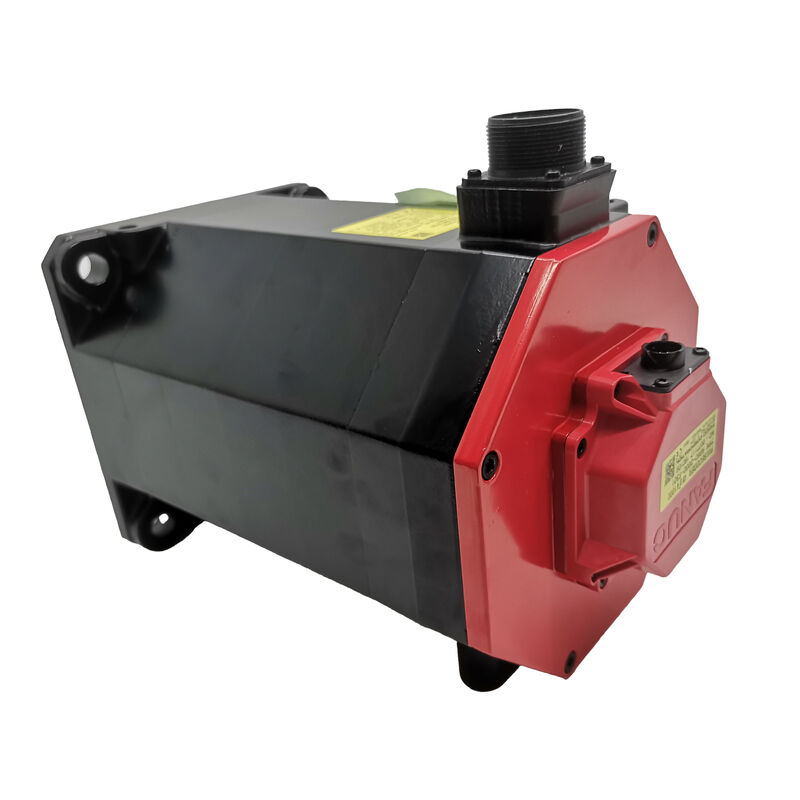

についてFANUC A06B-0247-B100 ACサーボモーター精密な動き制御,安定したサーボ応答,信頼性の高い長期操作に依存する CNC機器と産業自動化システムのために設計されています.適切なサーボモーターは出力だけでは判断されません変化する負荷の下で 安定した動きの質を 提供する必要があります.機械に適した使い方自動生産ラインや プロの代替プロジェクトです
| 仕様 | 詳細 |
|---|---|
| 製品タイプ | ACサーボモーター |
| 部分番号 | A06B-0247-B100 |
| モーターモデル | αiF22/3000 |
| 定数出力 | 4.0 kW |
| 定速 | 3000分−1 |
| 最大速度 | 3000分−1 |
| スタンドトルク | 22 Nm |
| 最大トルク | 64 Nm |
| スタンド電流 | 18.4 A (rms) |
| ローターの慣性 | 0.0120 kg·m2 |
| 定位電圧 | 230 VAC |
| 定位電流 | 11A |
| 頻度 | 200 Hz |
| 段階 | 3 段階 |
| シャフトタイプ | ストレートシャフト |
| シャフトの詳細 | ストレートシャフト / SLK |
| フィードバック タイプ | A1000 / αiA1000 パルスコーダ |
| 典型的な応用 | CNC / 産業運動制御 |
CNCおよび自動化アプリケーションでは,サーボ性能は,原力と同様に制御品質によって測定されます. モーターは,コマンドの変更をきれいにフォローし,負荷条件が変化したとき,安定的に保持する必要があります.長い作業サイクルで重複可能な軸動作を維持する.A06B-0247-B100安定した動きが生産性と部品品質にとって不可欠なシステムに適合しているため,このタイプの要求に適しています.
そのスタンドトルク 22 Nm安定した低速制御と信頼性の高い加速を可能にします.最大トルク64 Nm短期間のピーク需要の際に有用な準備をします. 実用的な機械操作のために,それはサーボ安定性を犠牲にせずに反応運動をサポートできるということです.高精度な環境では軸を動かすだけでなく 精度と一貫性をもとに動かすことです 軸を動かすには
代替の成功は,機械的なフィットメントに大きく依存しています.直軸また,いくつかの情報源では,SLKシャフトの詳細は,既存のモーターと比較する際の便利なインストール参照です.正しいシャフトスタイルは,クランプのアライナインメントを簡素化し,後装の合併症を減らすのに役立ちます.装置を設置した後,元の動作特性を回復する確率が向上します..
修理チームや再建業者のために これは大きな違いをもたらすことができます 元の軸配列に合うモーターは 通常 設置し,稼働しやすくなります特に既知のFANUCベースのシステムでは,機械的なレイアウトとサーボチューニングは既に元の構成に最適化されています..
このモーターは通常A1000あるいはαiA1000 パルスコーダサーボシステムでは,エンコーダのフィードバックは,制御が速度と位置を継続的に監視することを可能にします.そして正確な軸応答適切なフィードバックタイプが制御システムにマッチされると,機械は交換後も意図した動作動作を維持する確率がはるかに高まります.
これは特にCNC機械において重要です 動きのわずかな偏差でさえ 機械の一貫性や サイクル品質や表面の仕上げに影響しますモーターは,機械の中心的な部分として動作制御の精度と日々の信頼性を機能します.
についてFANUC A06B-0247-B100 ACサーボモーター一般的に,以下のように考えられています.
CNC 機械工具
産業自動化システム
精密軸制御装置
運動制御装置
FANUCの対応可能なサーボモーター交換プロジェクト
Q1: FANUC A06B-0247-B100の定数出力は?
A1:についてFANUC A06B-0247-B100一般的には,定位出力は4.0 kWこれは,より大きなモーターフレームに移動することなく,信頼性の高いサーボパフォーマンスを必要とするCNCおよび産業自動化システムに十分な容量を与えます. 日常使用では,安定した軸移動をサポートする出力レベル精密機器の整体運動性能も良好です
Q2: このモーターにはどんな速度とトルク性能が関係しているのですか?
A2 についてFANUC αi シリーズの仕様データA06B-0247-B□0□モーターファミリーのリスト定速3000分−1,最大速度3000分−1,スタンドトルク 22 Nmそして最大トルク64 Nmこれらの数字は,制御されたサーボ作業のために設計されたモーターを示しており,正確な応答,安定した加速,信頼性の高い負荷処理が重要です.インストールされたモーターと比較する最も有用なコアパフォーマンス値のいくつかです.
Q3:A06B-0247-B100には,どの軸とフィードバックの構成が一般的に記載されていますか?
A3 について一般的にこのモデルを直軸そしてA1000 / αiA1000 フィードバックシャフトの詳細はSLKこれらのポイントは,機械的な設置と制御側互換性の両方に影響するので重要です.早期に確認することで,交換の問題を軽減し,機械の元の動作特性を保ちます.
Q4: このモーターの電気特性は?
A4 式:入手可能なリストは,通常,A06B-0247-B100と230 VAC,11A,200 Hzそして3相この値は,既存の駆動装置や機械プラットフォームと比較する際に有用です.購入者は,元のアンプとフィードバックのセットアップとの完全な電気と制御側互換性を確認する必要があります..
Q5: FANUC A06B-0247-B100 はどんな用途に適していますか?
A5:このサーボモーターは,CNC機械,工業自動化機器,軸制御システム,兼容のFANUC交換プロジェクト. その組み合わせは4.0 kW出力,αiF22/3000性能について,直軸設計そしてA1000 フィードバック精度の高い動き,信頼性の高いサーボ修正,そして信頼性の高い日常操作が不可欠なシステムでは特に便利です
