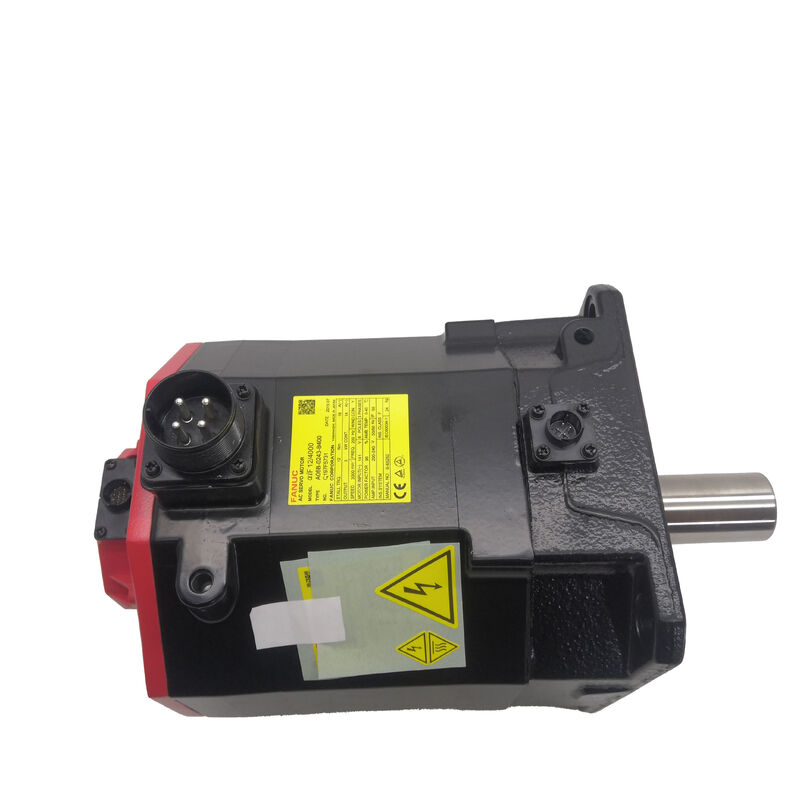

FANUC A06B-0243-B400 | Alpha iF 12/4000 ACサーボモーター — 2.5 kW / 12 Nm / 24VDCブレーキ / ストレート軸

AiF 12/4000 — 12 Nmと3000 rpmが出会う場所

A06B-0243-B400はFANUCのAiF 12/4000サーボモーターです — 最大3,000 rpmで12 Nmのストールトルク、2.5 kWの出力。AiFの名称はAlpha iF（フランジマウント）シリーズを示しています — FANUCのAlpha iサーボアンプアーキテクチャに適合し、16i/18i/21iおよび0i CNCプラットフォーム世代全体で使用されるモーターファミリーです。

12 Nmのストールトルクで、このモーターは真の持続トルク能力を必要とするサーボ軸に対応します：CNC旋盤タレットドライブ、立形マシニングセンタのZ軸送り、ロータリーテーブル入力、および中程度の速度と真のトルク権威の両方が必要なプレスおよびスタンピング送り軸。3,000 rpmの最大速度と2.5 kWの出力により、AiFファミリーの中位に位置付けられます。

24V DCブレーキはこのバリアントの重要な仕様です。設置されているモーターのラベルで、ブレーキがスプリング適用式（電源オフ時にデフォルトでエンゲージする — 垂直軸の標準）か、通電リリース式かを確認してください。垂直軸および重力負荷機構の場合、スプリング適用式が正しいブレーキタイプです。B400の接尾辞は、A06B-0243シリーズ内のこのバリアントのストレート軸、ブレーキ装備、A1000エンコーダー構成を確認します。

A1000 / AiA1000 エンコーダー — インクリメンタルフィードバック

A1000/AiA1000パルスコデックはインクリメンタルエンコーダータイプです。各機械の電源投入時に、生産を開始する前に軸位置基準を設定するためのリファレンスリターンサイクルが必要です。このホーニングサイクルが完了するまで、CNCは既知の位置で軸を使用できません。

ホーニングサイクルなしで電源投入時に絶対位置を必要とする機械の場合、A06B-0243シリーズの絶対パルスコデックを備えたバリアントが正しい仕様です。注文前に、設置されているモーターのネームプレートからエンコーダータイプを確認してください。

主な仕様

ストレート軸 — カップリング互換性

B400のストレート軸は、フリクションクランプカップリングハブと嵌合します。取り付ける前に、既存のカップリングハブのボア径がモーター軸径と一致していることを確認してください。ストレート軸は、カップリングがキー付きインターフェース用に設計されていない限り、キー付きハブを必要としません。カップリングスリップが懸念される頻繁な逆転を伴う高トルクアプリケーションでは、ボアクランプとセットスクリューの両方を使用するカップリングは、単なるフリクションボアよりも優れた長期保持力を提供します。

FAQ

Q1: A06B-0243-B400と互換性のあるサーボアンプは何ですか？

AiF 12/4000は、A06B-6114シリーズのFANUC Alpha i SVMサーボアンプモジュールとペアになります。特定のSVMバリアントは、ドライブシステムの軸数構成によって異なります。アンプの定格電流がモーターの7A定格電流をカバーしていることを確認してください。アンプがA1000/AiA1000インクリメンタルエンコーダーインターフェースをサポートしていることを確認してください。

Q2: 機械は電源投入ごとにホーニングサイクルが必要です。これはA1000エンコーダーのためですか？

はい。A1000はインクリメンタルです — 電源投入ごとに基準点からのパルスをカウントして位置を確立します。軸が既知の位置で使用可能になる前にホーニングサイクルが必要です。アプリケーションがホーニングなしで絶対位置を必要とする場合は、絶対パルスコデックを備えたA06B-0243バリアントを指定してください（B接尾辞が異なります）。

Q3: ドライブが有効になっても24Vブレーキが解除されません。モーターコネクタで24Vを確認しました。何をチェックすべきですか？

コネクタで24Vを確認したら、ブレーキコイルの抵抗を測定してください（24Vを切断）。このサイズのモーターの健全なコイルは通常、20〜60 Ωの範囲で読み取れます。オープンサーキットはコイルの故障を確認します。抵抗が範囲内にある場合は、機械的な固着を確認してください — ブレーキディスクと摩擦面の間の汚染は、正しいコイル電流があっても解除を妨げる可能性があります。

Q4: A06B-0243-B400に交換した後、軸の追従誤差が以前より大きくなりました。何を調査すべきですか？

サーボアンプのモータータイプパラメータがAiF 12/4000仕様と一致していることを確認してください — パラメータの不一致は一貫した追従誤差を生じます。また、エンコーダーケーブルがアンプのフィードバックコネクタに完全に差し込まれており、ケーブルのシールドが正しく接地されていることを確認してください。モーター交換後の機械的カップリングのずれは、追従誤差を増加させる摩擦を追加するため、サーボゲインを調整する前に確認する必要があります。

Q5: A06B-0243-B400はどこから調達できますか？

FANUC Alpha iFシリーズモーターのアフターマーケット — 新品余剰品、テスト済み再生品、およびモーター修理サービスを通じて。注文前に、設置されているモーターのネームプレートからB400接尾辞（ストレート軸、24Vブレーキ、A1000/AiA1000エンコーダー）を確認してください。交換ユニットの受け入れテストでは、ブレーキ機能とエンコーダー操作の両方を検証する必要があります。
