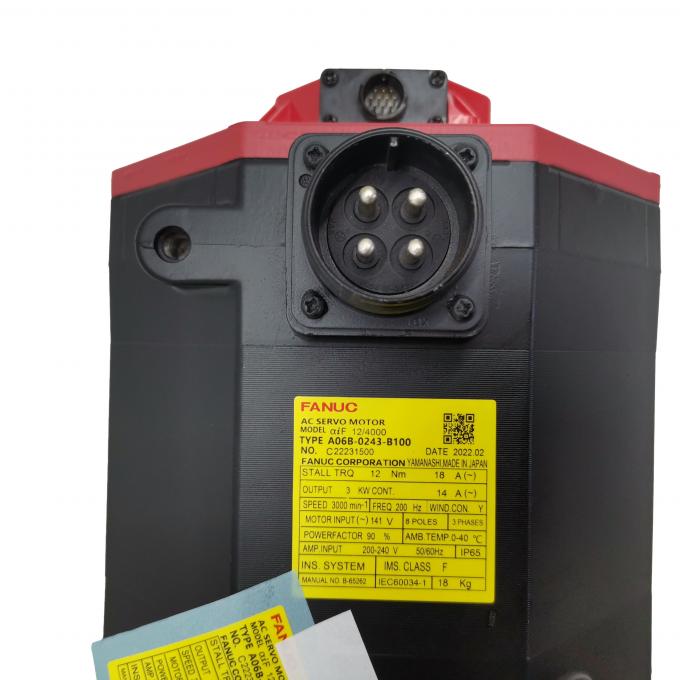

Fanuc A06B-0243-B100 ACサーボモーター
αiF 12/3000,ストレートシャフト,A1000 絶対,ブレーキなし
製品概要
部品番号:A06B-0243-B100
また,以下のように検索しました:A06B0243B100, FANUC A06B-0243-B100, FANUC A06B0243B100 について
モーターモデル:αiF 12/3000
分類:Fanuc Alpha iFシリーズ ACブラシレスサーボモーター -- 12Nmスタンドトルク,3.0kW,3,000rpm,ストレートスムーズシャフト,ブレーキなし,Alpha i A1000絶対パルスコーダー,IP65
テクニカル仕様
| 部分番号 | A06B-0243-B100 |
| モーターモデル | αiF 12/3000 |
| 純重量 | 42.6ポンド (~19.3kg) |
| スタンドトルク | 12 Nm |
| 定数出力 | 3.0 kW |
| 最大速度 | 31000回転/分 |
| 入力電圧 | 200-240V AC |
| 頻度 | 50/60 Hz |
| 段階 | 3相 |
| 定位電流 | 14A |
| パルスコーダー | アルファ i A1000 (連続絶対値) |
| エンコーダ解像度 | 1,0001000パルス/回転 |
| シャフトタイプ | ストレート・スムーズ (SLK -- キーウェイなし) |
| 電磁ブレーキ | ない |
| 保護評価 | IP65 |
| 隔熱クラス | クラスF |
| 動作温度 | 0°Cから+40°C |
| 互換性のあるアンプ | Fanuc αiシリーズセルボアンプ (αiSV) |
| 互換性のある制御装置 | Fanucシリーズ 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| 原産地 | 日本 |
12 ニュートン メートル 中級 機械 ツールの 軸 に ぴったり な モーター
A06B-0243-B100は,αiFエンジンファミリーの生産性の高い中間層を占めています.12 Nm の連続スタンドトルクそして3.0 kW 定量出力軸の負荷が12Nmの持続トルク予算内で快適に落ちる中小型のCNC機械に最適です
について31000 rpm の上限この機械カテゴリーに適した高速走行速度を可能にします.14A 定数電流標準的な3相の電気インフラに適しています42.6ポンド (19.3kg)設置と保守の間には,適切な持ち上げ支援が推奨されます.

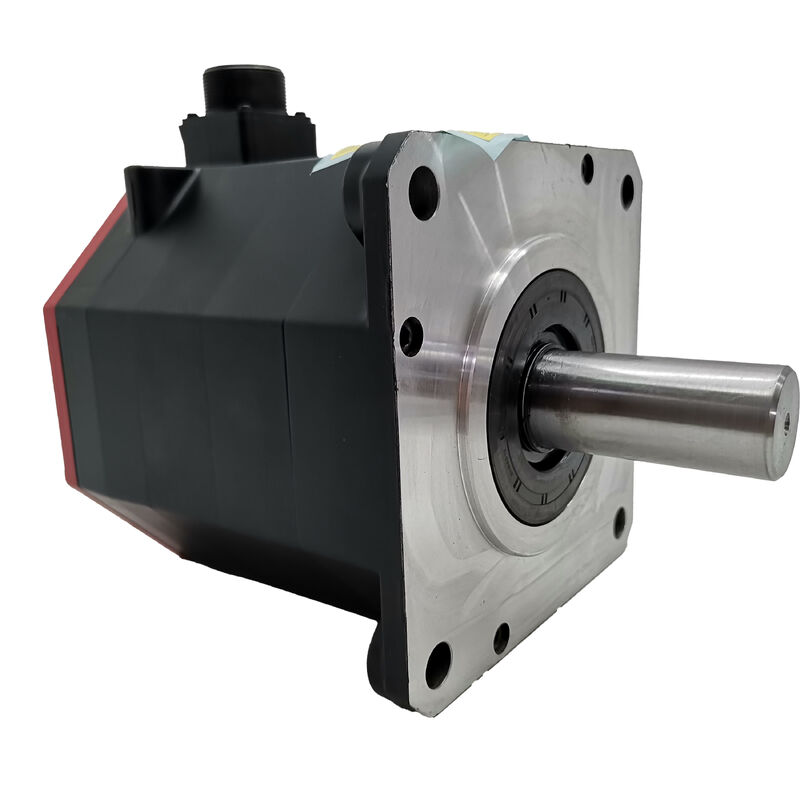

ストレートスムーズシャフト キーウェイなしの結合
について直線スムーズシャフト (SLK)摩擦による固定力のみでトルクを伝達する.この設計では,12 Nmのスタンドトルクとピークアクセラレーションの要求を処理するために適切に指定されたスプリットハブ・クランプ・カップリングまたは水力拡張ハブが必要です..
この配置では,標準ギアプルラーを使用してハブを直接取り除き,制限された機械環境で保守の利点を提供します.キー付き接触を必要とするアプリケーションでは,A06B-0243-B200 バリアント キーウェイ.
ブレーキなし 横軸の標準配置
についてB100 指定横軸のCNCフード軸の標準である電磁ブレーキがないことを示します. 静止状態の位置はサーボアンプのサーボロック位置ループがアクティブであり,エンコーダが継続的なフィードバックを提供する機能
この構成では,ブレーキ回路,リレー,およびタイミング論理の必要性がなくなり,パネルの複雑性と部品数を減らす.ブレーキ付き (B300およびB400) の変形は,重力が追加の保持力を要求する垂直軸に限定される..
A1000 絶対エンコーダー 電力サイクルによる位置保持
についてAlpha i A1000 シリアル絶対パルスコーダ1つで000Fanuc αi サーボアンプのバックアップバッテリーを通じてオフオフイベントを通じて,1回転あたり000インパルスで多回転位置を維持します.
これは,毎日のホームリングサイクルを排除し,起動時に即座に座標の可用性を可能にし,プログラムの中間停止からシームレスな回復を可能にします.高解像度で 卓越した寸法精度と 表面仕上げ品質が.
バッテリーの保守:A1000バックアップ電池は,αiSV伺服増幅器に搭載されている.Fanuc CNCが低電池アラームを発すると,複数のターンカウンターリセットと強制軸再参照を防ぐために交換する.
A06B-0243シリーズの構成参照
| 部分番号 | シャフト | キーウェイ | ブレーキ | 密封 |
| A06B-0243-B000 | 角型 | そうだ | ない | IP65 |
| A06B-0243-B100 | 直ぐにスムーズに | 違う | ない | IP65 |
| A06B-0243-B100#0100 | 直ぐにスムーズに | 違う | ない | IP67 |
| A06B-0243-B200 | ストレート | そうだ | ない | IP65 |
| A06B-0243-B300 | 角型 | そうだ | 24Vのスプリング | IP65 |
| A06B-0243-B400 | 直ぐにスムーズに | 違う | 24Vのスプリング | IP65 |
| A06B-0243-B101 | 直ぐにスムーズに | 違う | ない | IP65 (i1000エンコーダー) |
増幅器とCNC互換性
A06B-0243-B100はFanuc αiシリーズセルボアンプ (αiSV)互換性のあるCNCプラットフォームには,AiSV 40またはAiSV 80モジュールが含まれます.FANUCシリーズ 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B,および 32i.
交換モーターを設置する際には,不安定な軸動作や増幅器の故障を防ぐために,CNC軸パラメータがαiF 12/3000モータータイプ仕様に一致することを確認する.
典型的な用途
- 中等型CNC垂直加工センターの供給軸X,Y,Zドライブをコンパクト型および中型VMCで
- CNCターニングセンターキャリッジとクロススライドドライブ◎Z軸のキャリッジとX軸の横滑り駆動
- ドリルタップとコンパクト加工センターの主要軸短くて速い動きを持つ高サイクル生産機械
- 多軸加工センターの二次駆動装置B軸の回転駆動装置と回転テーブル位置付け軸
よく 聞かれる 質問
B100 (直線スムーズシャフト) と B000 (角型シャフト) の違いは何ですか?
B000は自己中心化コップリング用のキーウェイ付きの角型シャフトがあり,B100は摩擦固定ハブエンゲージのための直線スムーズシャフトを有する.選択は,あなたのマシン上の既存のコップリングハブに依存します.
A06B-0243-B100は CNCが起動するたびに 自転回路が必要ですか?
絶対エンコーダは バッテリーをオフにすることで 多回転位置を維持します座標は,設置と一度の位置同期後に,自宅移動なしですぐに利用できます.
A06B-0243-B100にはどのFanucアンプモジュールが必要ですか?
このモーターには,Fanuc αiシリーズサーボアンプ (αiSV) が必要である.特に,αiSV 40またはαiSV 80モジュールは,3.0 kW / 14Aの格付けに対応する.Fanucシリーズ0i-D,0i-F,16i,18i,21i,30i,そして31i 制御.
なぜモーター重量 (42.6ポンド) が メンテナンス 計画 に 重要 な の です か.
19 kg 以上で,モーターは,特に制限された機械囲いの中で,設置と取り外し中に2人の操作または適切な持ち上げ支援を必要とします.単独操作では損傷または怪我のリスクがあります.
標準B100の代わりにIP67密封型 (#0100) が指定されるのはいつですか?
モーターが冷却液がモーターボディの周りに蓄積したり直接接触したりできる場所に搭載されている場合 IP67 を指定する.標準 IP65 が十分です.
