| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-0235-B400 |

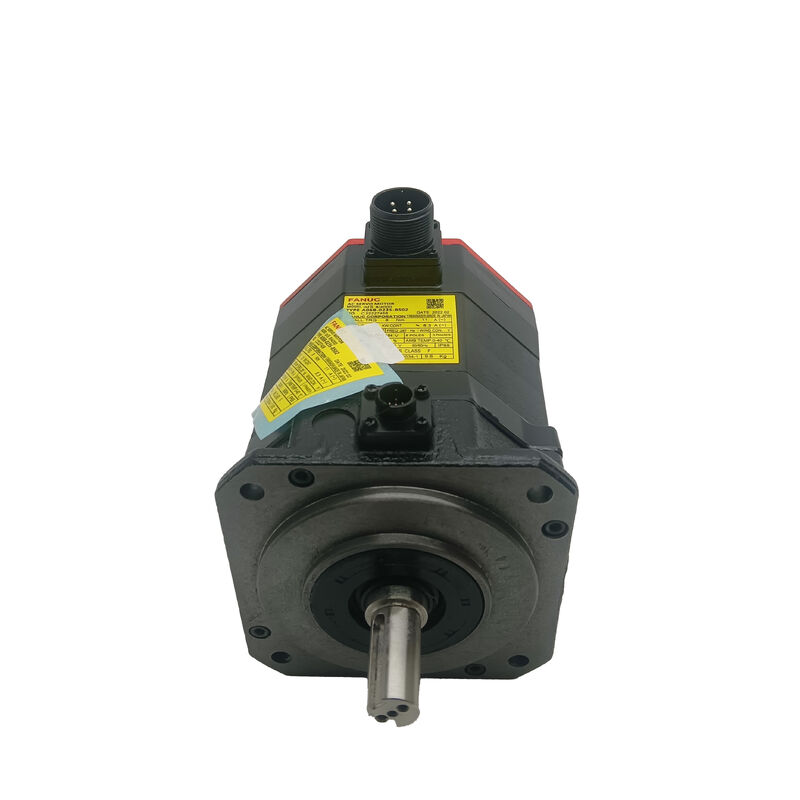

部品番号: A06B-0235-B400
別名: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
モーターモデル: αiS 8/4000
分類: Fanuc Alpha iSシリーズ ACブラシレスサーボモーター
αiS 8/4000は、Fanucで最も広く採用されている工作機械用サーボモーターの1つです。A06B-0235-B400構成は、24Vスプリングブレーキ付きのストレートスムースシャフトを備えており、フレキシブルディスクまたはスプリットハブカップリングと機能安全ブレーキを必要とする垂直CNC軸に最適です。
| パラメータ | 値 |
| 部品番号 | A06B-0235-B400 |
| モーターモデル | αiS 8/4000 |
| 定格出力 | 2.5 kW |
| ストールトルク | 8 Nm |
| 定格速度 | 4,000 rpm |
| 供給電圧 | 3相 200V AC |
| ブレーキタイプ | スプリング作動、電気解放式 |
| ブレーキ電圧 | 24V DC |
| パルスコーダ | Alpha i A1000 (シリアルアブソリュート) |
| エンコーダ分解能 | 1,000,000パルス/回転 |
| シャフトタイプ | ストレート、スムース (ST, SLK - キー溝なし) |
| 保護等級 | IP65 |
| 絶縁クラス | クラスF |
| 動作温度 | 0℃～+40℃ |
| 保管温度 | −20℃～+60℃ |
| 互換性のあるアンプ | Fanuc αiシリーズ (αiSV) サーボアンプ |
| 互換性のあるコントローラ | Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
8ニュートンメートルのストールトルクは、高負荷の加工サイクルに対して十分な能力を発揮します。効率90%のピッチ10mmボールねじでは、8 Nmは軸方向力約4.5 kNを維持でき、切削負荷に対して十分な余裕を持つ垂直Z軸用途に適しています。
定格速度4,000 rpmは、ダイレクトカップリングでピッチ10mmねじを40 m/minで駆動し、ギアボックスを必要とせずに実用的な早送り速度を実現します。2.5 kWの連続定格出力は、熱過負荷なしで一般的なCNC加工デューティサイクルに対応します。
ストレートスムースシャフト (ST/SLK指定) は、ベローズ、ディスク、ジョーカップリングなどのスプリットハブ精密サーボカップリングとインターフェースし、摩擦クランプを介してトルクを伝達します。この設計により、モーター交換が容易になります。カップリングクランプを緩め、ハブをスライドさせて取り外し、キー溝の整合やテーパーシートの手順なしで再取り付けできます。
電磁ブレーキはスプリング作動式で電気的に解放されるため、垂直軸用途でフェイルセーフ動作を提供します。
シリアルアブソリュートエンコーダは、1,000,000パルス/回転の分解能を提供し、サブミクロン位置決め能力を可能にします。スプリングブレーキと組み合わせることで、電源イベント後にホーニングサイクルなしで即座に位置を復旧できます。マルチターンアブソリュートカウンタは、サーボアンプのバックアップバッテリーによって維持されます。
| 部品番号 | シャフト | ブレーキ | エンコーダ |
| A06B-0235-B000 | テーパーキー付き | なし | A1000 (アブソリュート) |
| A06B-0235-B100 | ストレートスムース | なし | A1000 (アブソリュート) |
| A06B-0235-B300 | テーパーキー付き | 24Vスプリング作動 | A1000 (アブソリュート) |
| A06B-0235-B400 | ストレートスムース | 24Vスプリング作動 | A1000 (アブソリュート) |
| A06B-0235-B605 | テーパーキー付き | 90Vスプリング作動 | A1000 (アブソリュート) |
