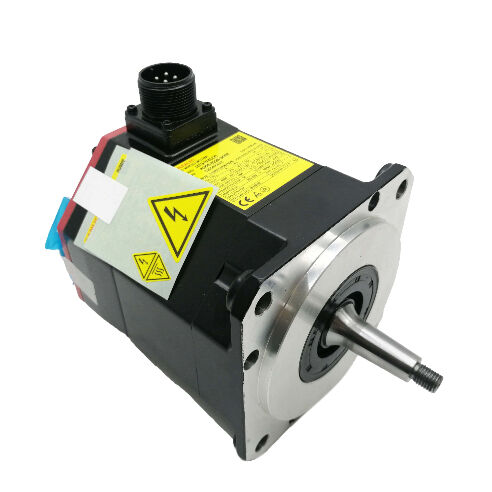

Fanuc ACサーボモーター A06B-0235-B101
FANUC A06B-0235-B101 AC サーボモーター AiS8/4000 直軸 CNC 駆動モーター
性能最適化設計
についてFANUC A06B-0235-B101摩擦または機械的なロックによるトルク伝送が行われるCNC入力軸の信頼性の高い性能を保証し,停止保持ブレーキの必要性をなくします.FANUC i1000 パルスコーダのこの直線スムーズシャフト (SLK) 構成は,工業用アプリケーションで正確な位置フィードバックを提供します.
- 2定位出力は0.5 kW8 Nm のスタンドトルク
- 4最大速度は000 RPM高性能アプリケーション用
- 3相184V 267Hzでモーターの電圧仕様
- 保護基準 IP65冷却液耐性のある動作のために
- i1000インクリメンタル・エンコーダー1000パルス/回転
スムーズ・シャフト・フリー・キーウェイ (SLK) は,摩擦固定が主要な接続方法であるコップリングの設置を簡素化します.主要な調整問題を取り除き,ストレスの集中点を減らす.
テクニカル仕様
| パラメータ |
価値 |
| 部分番号 |
A06B-0235-B101 |
| シリーズ |
A06B-0235 について |
| モデル |
AiS 8/4000 |
| 定数出力 |
2.5kW |
| スタンドトルク |
8 Nm |
| 最大速度 |
41000 RPM |
| モーターの電圧 |
184V,3相 / 267Hz |
| 増幅器入力 |
200-240V AC 50/60Hz |
| シャフトタイプ |
ストレート,スムーズ (キーウェイなし) SLK |
| エンコーダー |
i1000インクリメンタルパルスコーダ |
| 電磁ブレーキ |
含まれていない |
| 保護評価 |
IP65 |
| 隔熱クラス |
F について |
| 修理可能 |
そうだ |
SLK 軸配置のメリット
SLKは,スムーズな円筒型出力シャフトをキーウェイ切断なしで示し,放射性ブランキング力に依存する駆動式クランプに最適化されている.この構成は,ゼロバックレスクランプハブと理想的に動作シャフト表面のストレスの上昇を排除するキーウェイがないため,高サイクル双方向トルクアプリケーションの耐久性を向上させる.
配置注意:B101 (スムーズシャフト),B201 (キー式直軸),B001 (コナーシャフト) は,同じAiS8/4000モーターコア仕様を共有している.選択は,あなたのマシンのコップリング設計要件に依存する.
i1000 エンコーダシステム互換性
についてi1000インクリメンタルパルスコーダ1回転あたり1000パルスで,以前のFANUCのサーボ制御世代の標準フィードバック解像度を表します.このエンコーダは,適切に設定された場合,現在のFANUC αiシリーズアンプとCNCシステムと効果的に通信します..
設置注意:インストール前にi1000エンコーダの互換性を確認する.エンコーダータイプとアンプ設定のパラメータ不一致は,ハードウェアの故障に似ている軸アラームを生成する可能性があります..
適用仕様
A06B-0235-B101は,以下のようなアプリケーションにおけるCNC機械ツールの理想的な供給軸モーターとして機能します.
- 摩擦型クランプまたは収縮ディスクコップリング (スムーズシャフト構成)
- 停電停止停止ブレーキの要件のないアプリケーション
- i1000エンコーダー互換性のために構成された機械制御システム
- 重力による位置保持の必要性のない水平軸または対比軸の負荷
このモーターは,垂直加工センターのX軸とY軸の設置,小型機械の回転テーブル駆動,および前αiAエンコーダー生成アーキテクチャを持つCNCターン上のフィード軸駆動に適しています.
よく 聞かれる 質問
Q1:A06B-0235-B101とB201またはB001の違いは何ですか?
この3つの変数は,同じ電気性能 (2.5kW,8Nm,4000RPM) を有するAiS8/4000モーターである.区別は軸の幾何学にある:B101滑らかな直線型軸でB201鍵付き直軸を搭載し,B001機械の特定のコップリング設計要件に基づいて選択します.
Q2: i1000エンコーダは現在の FANUC αi 増幅機と動作していますか?
はい FANUC αi 増幅器は,増幅器のパラメータが正しく設定されている場合,i1000 エンコーダータイプをサポートします.異なるエンコーダータイプでモーターを交換するには,起動中に軸アラームを防ぐためにアンプパラメータを更新する必要があります..
Q3: なぜ誰かがスムーズシャフト (SLK) をキーシャフトよりも選ぶのでしょうか?
スムーズなシャフトは,シャフトを周縁的に握るゼロバックレックスクランプ式コップリングで性能を最適化します.この構成は,キーウェイスロットでストレスの集中点を削除し,キーウェイアライナメントの要件を排除することによって,インストールを簡素化元の機械コップリングがスムーズなシャフト操作のために設計された場合,SLK変種を使用します.
Q4: このモーターが故障したら修理可能ですか?
はい A06B-0235-B101は修理可能である.一般的なサービス手順には,ベアリングの交換,エンコーダの交換,巻き込み試験が含まれます.修理は,通常,重度の物理的損傷や巻き込みのバーナウトを除くほとんどの故障モードの完全な交換に費用対効果の高い代替手段を提供しています..
Q5: このモーターにはどのαiサーボアンプモジュールが必要ですか?
AiS8/4000 モーターはFANUC αi SVM200-240V AC 入力で動作するモーターの11Aストール電流に指定される.特定のSVMモデルは,単軸または多軸モジュールの要件および総駆動システムの構成に依存する.モーター交換前に既存のアンプの電流評価値とモーターパラメータ設定を確認する.
FANUC A06B-0235-B101 は,OEM 代替サーボモーターとして使用されます.インストール前に,シャフトタイプ,エンコーダー互換性,アンプパラメータ設定をマシンドキュメントに確認してください.
