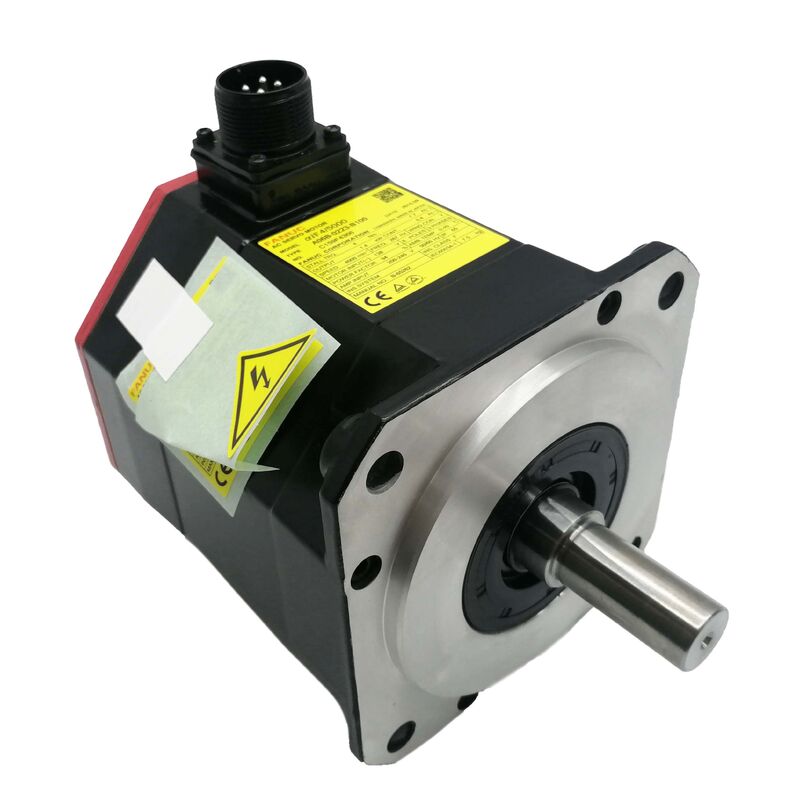

ファナック AC サーボモーター A06B-0223-B100

βisシリーズ · ブレーキなし · コンパクトCNCサーボモーター

モーターを正しく選ぶことの重要性

CNC加工において、サーボモーターは電子的な指令が物理的な動きに変わる接点です。その変換を誤ると、不適合な交換部品、摩耗したエンコーダー、または互換性のないドライブの組み合わせなどにより、部品に問題が現れます。チャッターマーク、位置ずれ、サイクルタイムの不一致などです。

ファナック A06B-0223-B100 は、コンパクトおよびミッドレンジのCNC工作機械の送り軸の要求に応えるために設計された βisシリーズのACサーボモーターです。内蔵ブレーキなしで動作します（水平軸構成では意図的な選択です）。また、アダプターハードウェアやカスタムパラメータマッピングなしで、FANUCの βi アンプエコシステムに直接接続できます。既存のFANUCセットアップ内で「ただ動く」モーターを必要とする機械メーカーやメンテナンスチームにとって、そのネイティブな互換性は他のすべてを始めるための出発点となります。

仕様

このモーターの真価

サーボモーターの過剰仕様化の傾向があります。より多くのパワーがより良いパフォーマンスを意味すると仮定しがちです。実際には、A06B-0223-B100 は、サイクル数が多く、部品の公差に余裕があまりない機械において、軸レベルでの一貫性を最適化しています。

実際の作業条件下で役立つ具体的な機能:

絶対位置メモリ。 シリアルエンコーダーは、バッテリーや機械的な基準なしに位置データを保持します。停電や非常停止後、軸は最後の既知の位置から正確に再開します。ホームポジション設定は不要で、部品の損失もありません。

長持ちするシャフトエンドシーリング。 IP67のシャフトシールは、クーラントミストが常に存在する環境向けに作られています。特別なメンテナンス間隔は必要ありません。生産現場の過酷な状況に耐えます。

コギングのないトルク供給。 巻線設計により、速度範囲全体でトルクリップルを低く抑えます。これは、モーターのわずかな不規則性でも加工面に直接現れる低速仕上げパスで最も重要です。

シフトを跨いでの熱安定性。 絶縁クラスとベアリングの選定は、短時間の連続運転ではなく、継続的な運転に合わせてサイズ設定されています。シフト中に熱的にドリフトするモーターは深刻な問題ですが、このモーターはそうではありません。

機械内での位置づけ

βisシリーズは、FANUCのサーボモーターラインナップのコンパクトなエンドを占めます。A06B-0223-B100 は、以下のような用途に最適です:

CNC旋盤 (コンパクトプラットフォーム) 小型ターニングセンターのXおよびZ軸送り制御。低速送りでのモーターの応答性は、長時間の生産ランで一貫した表面仕上げを維持します。

小型・中型立形マシニングセンタ機械のフットプリントが限られており、クーラントシステムが近くにある狭い場所でモーターが確実に動作する必要がある場合のXおよびY軸ドライブ。

ドリル・タップ加工機頻繁な方向転換を伴う高サイクル用途。モーターの低慣性と高速トルク応答は、位置決め精度を犠牲にすることなくサイクルタイムを短縮します。

二次軸および補助軸 αiシリーズユニットのサイズとコストなしで、完全なFANUCプロトコル互換性を必要とする多工程機械のロータリーテーブル、ツールチェンジャー、パレットシステム。

新品 vs. 市場の代替品

FANUCサーボモーターは、新品、再生品、そして購入者が予想するよりも頻繁に、明確なサービス履歴のない改造モーターが混在する二次市場で流通しています。A06B-0223-B100 も例外ではありません。

再生品は到着時に全く同じように見えるかもしれません。エンコーダーには使用時間が経過しています。ベアリングには微細な疲労があるかもしれません。巻線絶縁は熱サイクルを経ています。これらはすべて、モーターが機械内で稼働し、しばしば設置から数ヶ月後に初めて明らかになります。

新品は、ランニング時間がゼロ、工場出荷時の状態のベアリングとエンコーダー、そして完全なOEM保証をもたらします。機械内で無人で稼働し、長年の使用が期待されるコンポーネントにとって、購入価格の違いに関わらず、初期状態は重要です。

設置および保管に関する注意

取り付け前: 機械図面とモーターのフレーム寸法およびコネクタタイプを照合してください。 βi アンプモジュールの定格がモーターの電流仕様と一致することを確認してください。FANUC βis 接続マニュアルは、検証済みのペアリングに関する権威ある情報源です。

稼働中: エンコーダーケーブルの摩耗の最も一般的な早期警告サインは、軸追従誤差の緩やかな増加です。これは、ハードアラームが表示される前にCNC診断画面で検出できます。クーラントにさらされる設置では、コネクタシールを年1回点検してください。

保管中: 0～40℃、相対湿度75%未満、結露なし。長期間保管する場合は、6ヶ月ごとに手動でシャフトを回転させてください。設置日まで元のパッケージに入れたままにしてください。

よくある質問

Q1: このモーターにはブレーキ付きのバージョンがありますか？ はい。 βisシリーズには、垂直軸用途向けのブレーキ付きバリアントが存在します。B100構成にはブレーキは付属しておらず、電源オフ時の保持が不要な水平軸に適しています。重力負荷保持が必要な場合は、異なるサフィックスバリアントを指定する必要があります。

Q2: このモーターにはどの増幅器が必要ですか？ A06B-0223-B100 は、FANUC βi SVU または βi SVM シリーズのサーボアンプユニットで使用するように設計されています。アンプモジュールは、モーターの電流消費量に一致する定格である必要があります。購入前に、FANUCのモーター・アンプ選定資料を使用して、特定のペアリングを確認してください。

Q3: これは古い βシリーズモーターを直接置き換えることができますか？ プラグアンドプレイでの交換はできません。 βisシリーズは、以前の βシリーズモーターと比較して更新されたシリアルエンコーダープロトコルを使用しているため、設置後にCNCパラメータを確認および調整する必要があります。コネクタの位置が世代間で異なる場合があるため、物理的な適合確認も推奨されます。

Q4: このモーターはどのFANUCコントローラーと互換性がありますか？ 互換性のあるコントローラーには、適切な βi シリーズアンプとペアリングされた場合のFANUC 0i-D、0i-F、30i、31i、32i シリーズが含まれます。他のコントローラー世代との互換性は、ハードウェアをコミットする前に、FANUCの公開されているペアリング資料に対して確認する必要があります。

Q5: 購入前に、ユニットが本当に新品であることをどのように確認できますか？ 新品のユニットは、未開封のFANUCパッケージに入っており、改ざん防止ラベルが貼られ、キー溝に接触摩耗のないきれいなシャフトがあり、サービス履歴のないシリアル番号が付いています。販売者が明確な調達書類を提供できない場合、またはユニットが元のパッケージなしで到着した場合は、それを警告とみなし、受け取り前に明確な説明を求めてください。
